申请日2018.07.06
公开(公告)日2019.02.22
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水净化设备，包括底座，所述底座的顶端固定安装有电机，所述电机的输出端与输出轴传动连接，所述输出轴延伸至污水净化罐中，所述输出轴的一端固定安装有转动块，所述污水净化罐的一侧底部连接有出水筒，所述污水净化罐的底端一侧通过第一支撑杆固定安装在底座上，所述底座的顶端一侧焊接有第二支撑杆，所述第二支撑杆的顶端固定安装有顶板，所述顶板的顶端固定安装有气缸，所述气缸的输出端与活塞杆传动连接。本实用新型通过在转动块上对称设置有“L”形结构的搅拌杆，能够对污水和反应液的混合物进行搅拌，加快了对污水反应的速度，提高了对污水的净化效率。
权利要求书

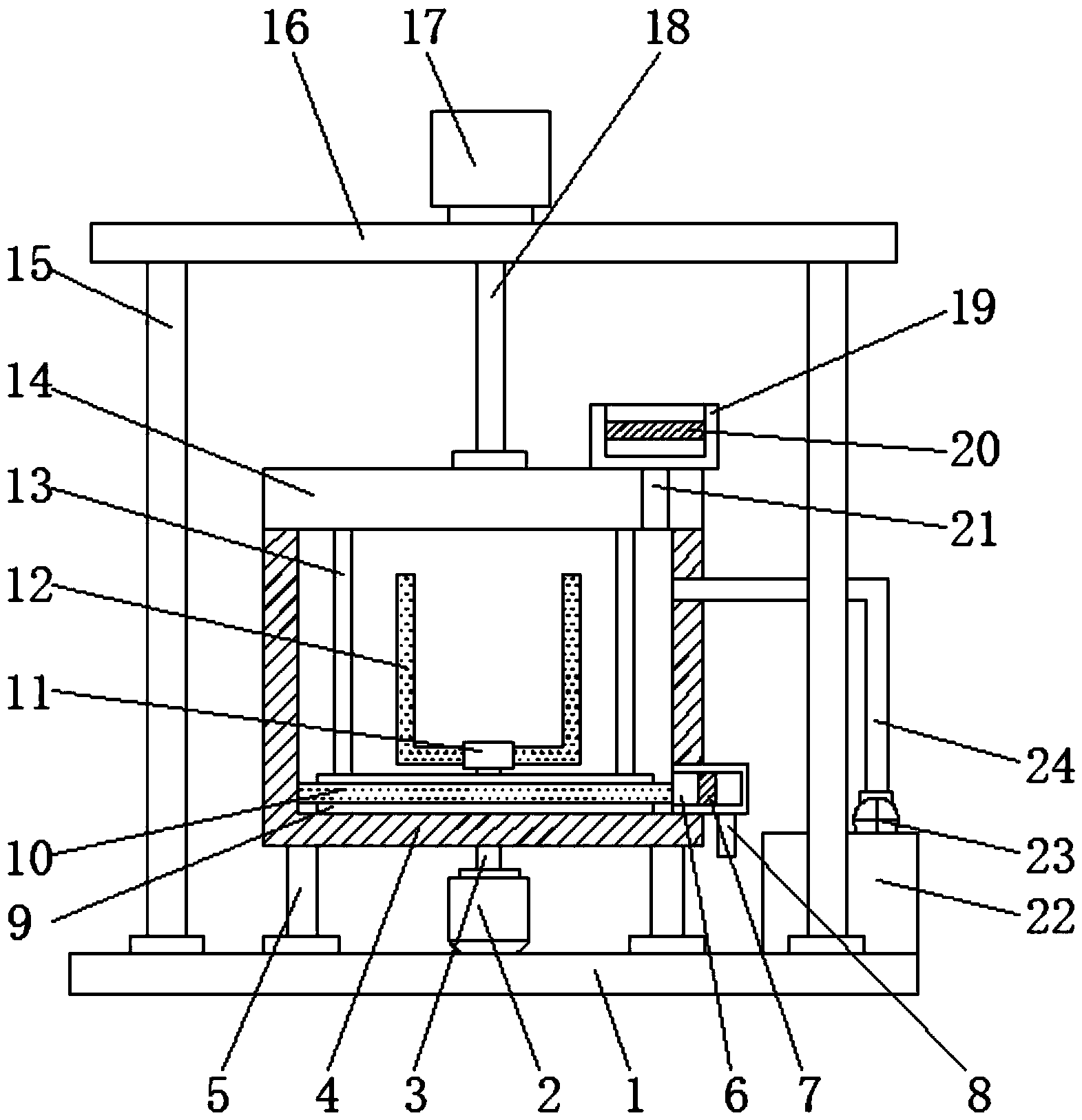

1.一种污水净化设备，包括底座(1)，其特征在于：所述底座(1)的顶端固定安装有电机(2)，所述电机(2)的输出端与输出轴(3)传动连接，所述输出轴(3)延伸至污水净化罐(4)中，所述输出轴(3)的一端固定安装有转动块(11)，所述污水净化罐(4)的一侧底部连接有出水筒(6)，所述污水净化罐(4)的底端一侧通过第一支撑杆(5)固定安装在底座(1)上，所述底座(1)的顶端一侧焊接有第二支撑杆(15)，所述第二支撑杆(15)的顶端固定安装有顶板(16)，所述顶板(16)的顶端固定安装有气缸(17)，所述气缸(17)的输出端与活塞杆(18)传动连接，且所述活塞杆(18)贯穿顶板(16)设置，所述活塞杆(18)的底端固定设置有顶盖(14)，所述顶盖(14)安装在污水净化罐(4)的顶部，所述顶盖(14)中嵌入设置有进水管(21)，所述顶盖(14)的底端固定安装有连接杆(13)，所述底座(1)的顶端一侧固定设置有反应液箱(22)，所述反应液箱(22)与水泵(23)的进水端连接，所述水泵(23)的出水端与连接管(24)连接，所述连接管(24)的一端连接在污水净化罐(4)的侧壁上。
2.根据权利要求1所述的一种污水净化设备，其特征在于：所述出水筒(6)中设置有第一过滤网(7)，所述出水筒(6)的底端连接有出水管(8)。
3.根据权利要求1所述的一种污水净化设备，其特征在于：所述转动块(11)的两侧对称设置有搅拌杆(12)，所述搅拌杆(12)为“L”形结构。
4.根据权利要求1所述的一种污水净化设备，其特征在于：所述连接杆(13)的底端安装有刮圈(9)，所述刮圈(9)的外径小于污水净化罐(4)的内径。
5.根据权利要求4所述的一种污水净化设备，其特征在于：所述刮圈(9)的外侧设置有毛刷(10)，所述毛刷(10)贴污水净化罐(4)的内壁设置。
6.根据权利要求4所述的一种污水净化设备，其特征在于：所述进水管(21)的顶端通过螺纹旋接有进水筒(19)，所述进水筒(19)中设置有第二过滤网(20)。
说明书
一种污水净化设备
技术领域
本实用新型涉及污水净化领域，具体是一种污水净化设备。
背景技术
生活污水是人类活动过程中产生的污水之一，城市每人每日排出的污水量为150-400L，而农村生活污水年产量为90亿吨，如此巨大的污水量如果不进行及时的处理排放，会对环境造成严重的污染，现有一种污水净化设备能够对污水进行净化处理，但是现有的污水净化设备在对污水的处理过程中，处理的效率低下，并且污水净化设备不易清理，因此，不能满足要求。
实用新型内容
本实用新型的目的在于提供一种污水净化设备，以解决现有的污水净化设备在对污水的处理过程中，处理的效率低下，并且污水净化设备不易清理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水净化设备，包括底座，所述底座的顶端固定安装有电机，所述电机的输出端与输出轴传动连接，所述输出轴延伸至污水净化罐中，所述输出轴的一端固定安装有转动块，所述污水净化罐的一侧底部连接有出水筒，所述污水净化罐的底端一侧通过第一支撑杆固定安装在底座上，所述底座的顶端一侧焊接有第二支撑杆，所述第二支撑杆的顶端固定安装有顶板，所述顶板的顶端固定安装有气缸，所述气缸的输出端与活塞杆传动连接，且所述活塞杆贯穿顶板设置，所述活塞杆的底端固定设置有顶盖，所述顶盖安装在污水净化罐的顶部，所述顶盖中嵌入设置有进水管，所述顶盖的底端固定安装有连接杆，所述底座的顶端一侧固定设置有反应液箱，所述反应液箱与水泵的进水端连接，所述水泵的出水端与连接管连接，所述连接杆的一端连接在污水净化罐的侧壁上。
优选的，所述出水筒中设置有第一过滤网，所述出水筒的底端连接有出水管。
优选的，所述转动块的两侧对称设置有搅拌杆，所述搅拌杆为“L”形结构。
优选的，所述连接杆的底端安装有刮圈，所述刮圈的外径小于污水净化罐的内径。
优选的，所述刮圈的外侧设置有毛刷，所述毛刷贴污水净化罐的内壁设置。
优选的，所述进水管的顶端通过螺纹旋接有进水筒，所述进水筒中设置有第二过滤网。
与现有技术相比，本实用新型的有益效果是：本实用新型通过在转动块上对称设置有“L”形结构的搅拌杆，能够对污水和反应液的混合物进行搅拌，加快了对污水反应的速度，提高了对污水的净化效率;通过在连接杆底端设置有刮圈，并且刮圈上设置有毛刷，在气缸通过活塞杆提起顶盖的过程中，顶盖通过连接杆带动挂圈上移，使得刮圈上毛刷对污水净化罐内壁上的杂质进行自动清理工作，设计更加的新颖;通过在进水筒中设置有第二过滤网，能够对加入污水净化罐中的污水进行初步的过滤作用;通过在出水筒中设置有第一过滤网，能够对污水反应后产生的杂质进行过滤，过滤更加的彻底，实用性更强。
