申请日2018.07.09
公开(公告)日2018.10.23
IPC分类号E03F5/04; E02F5/28; E02F3/92
摘要

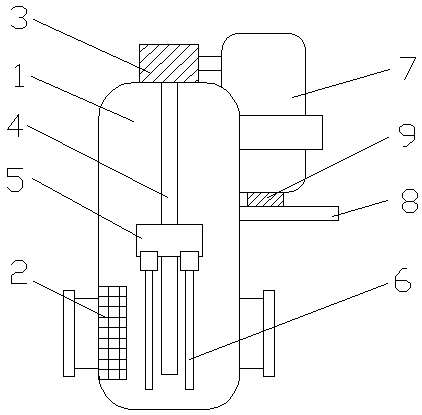

本发明公开了一种具备搅拌抽泥功能的污水处理用格栅井，包括筒体，所述筒体的下端一侧开设有进水口，所述筒体的下端另一侧开设有排水口，所述筒体的一侧内壁上设有拦污栅，所述拦污栅设于进水口内侧，所述筒体的顶端设有抽泥泵，所述抽泥泵的一端连接有抽泥管且导入所述筒体内部，所述抽泥管的外侧设有环形滑轨，所述环形滑轨的下端滑动设有两个滑块，滑块的下端设有搅拌杆，所述抽泥泵的另一端连接有储泥罐，所述储泥罐固定在所述筒体的一侧上端，所述储泥罐的下方设有支撑板。通过上述方式，本发明不仅能够通过抽泥机构将沉底的淤泥抽出，还能在抽泥前对淤泥进行搅拌，避免其粘结在底部变得不易抽出。
权利要求书
1.一种具备搅拌抽泥功能的污水处理用格栅井，包括筒体，其特征在于，所述筒体的下端一侧开设有进水口且连接有进水法兰，所述筒体的下端另一侧开设有排水口且连接有排水法兰，所述筒体的一侧内壁上设有拦污栅，所述拦污栅遮挡设于所述筒体的进水口内侧，所述筒体的顶端中央设有抽泥泵，所述抽泥泵的一端为输入端且连接有抽泥管，所述抽泥管竖直向下导入所述筒体内部，所述抽泥管的下部外侧环绕设有环形滑轨，所述环形滑轨的下端相对间隔滑动设有两个滑块，两个滑块的下端竖直设有搅拌杆，所述抽泥泵的另一端为输出端且连接有储泥罐，所述储泥罐与所述抽泥泵之间通过导泥管贯通连接，所述储泥罐固定连接在所述筒体的一侧上端，所述储泥罐的下方水平设有一支撑板，所述支撑板上端与所述储泥罐的连接处设有减震垫，所述支撑板的侧端固定在所述筒体的一侧端面上。
2.根据权利要求1所述的具备搅拌抽泥功能的污水处理用格栅井，其特征在于，所述筒体一侧上端设有支撑架，所述储泥罐设于支撑架内侧且下端通过所述支撑板支撑固定，支撑架端面上导入螺钉与所述储泥罐形成固定。
3.根据权利要求1所述的具备搅拌抽泥功能的污水处理用格栅井，其特征在于，所述环形滑轨的开口向下设置，两个滑块滑动设置在所述环形滑轨的下端面内，所述搅拌杆通过滑块带动在所述抽泥管的外侧环绕转动。
4.根据权利要求1所述的具备搅拌抽泥功能的污水处理用格栅井，其特征在于，所述筒体的一侧设有开口且开口处铰接设有盖门。
说明书
具备搅拌抽泥功能的污水处理用格栅井
技术领域
本发明涉及格栅井领域，特别是涉及一种具备搅拌抽泥功能的污水处理用格栅井。
背景技术
污水在收集、通过管道或管网输送至污水处理厂处理的过程中，为了拦截污水中颗粒较大的垃圾和长纤维缠绕物，避免提升污水的水泵发生堵塞而影响污水输送的现象，实际操作时必须建造污水格栅井。格栅井在长时间的过滤使用时会在底部产生淤泥，通常需要人工进行清理，浪费了人力和不必要的时间。
发明内容
本发明主要解决的技术问题是提供一种具备搅拌抽泥功能的污水处理用格栅井，不仅能够通过抽泥机构将沉底的淤泥抽出，还能在抽泥前对淤泥进行搅拌，避免其粘结在底部变得不易抽出。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种具备搅拌抽泥功能的污水处理用格栅井，包括筒体，所述筒体的下端一侧开设有进水口且连接有进水法兰，所述筒体的下端另一侧开设有排水口且连接有排水法兰，所述筒体的一侧内壁上设有拦污栅，所述拦污栅遮挡设于所述筒体的进水口内侧，所述筒体的顶端中央设有抽泥泵，所述抽泥泵的一端为输入端且连接有抽泥管，所述抽泥管竖直向下导入所述筒体内部，所述抽泥管的下部外侧环绕设有环形滑轨，所述环形滑轨的下端相对间隔滑动设有两个滑块，两个滑块的下端竖直设有搅拌杆，所述抽泥泵的另一端为输出端且连接有储泥罐，所述储泥罐与所述抽泥泵之间通过导泥管贯通连接，所述储泥罐固定连接在所述筒体的一侧上端，所述储泥罐的下方水平设有一支撑板，所述支撑板上端与所述储泥罐的连接处设有减震垫，所述支撑板的侧端固定在所述筒体的一侧端面上。
在本发明一个较佳实施例中，所述筒体一侧上端设有支撑架，所述储泥罐设于支撑架内侧且下端通过所述支撑板支撑固定，支撑架端面上导入螺钉与所述储泥罐形成固定。
在本发明一个较佳实施例中，所述环形滑轨的开口向下设置，两个滑块滑动设置在所述环形滑轨的下端面内，所述搅拌杆通过滑块带动在所述抽泥管的外侧环绕转动。
在本发明一个较佳实施例中，所述筒体的一侧设有开口且开口处铰接设有盖门。
本发明的有益效果是：本发明在格栅井上设置抽泥机构和储泥机构，不仅能够通过抽泥机构将沉积在格栅井底部的淤泥抽出，并且在内部设置可转动的搅拌机构，还能在抽泥前对淤泥进行搅拌，使其呈松散状，避免其粘结在底部变得不易抽出。
