申请日2018.07.09
公开(公告)日2018.11.23
IPC分类号B01D29/05; B01D29/56; B01D29/64
摘要
本发明公开了一种用于环保污水处理池的导水箱，包括导水箱、第一过滤网、过滤架和隔板，所述导水箱设置呈上端直径大下端直径小的圆台状，所述第一过滤网通过安装销固定在导水箱顶部，所述过滤架固定在导水箱内部，过滤架是由环形固定板、第四过滤网和顶板组成，所述隔板中心位置处穿插固定有通水管,通水管上端安装有过滤罩,通水管内部穿插有转轴,转轴在通水管内部设有阵列分布的叶轮,转轴顶部固定有转动柱,转动柱四周设有三个呈环形阵列分布的清理杆。本发明用于环保污水处理池的导水箱，通过第一过滤网、第二过滤网、第四过滤网、第三过滤网四次过滤，生活污水过滤效果好，过滤质量高，不易堵塞，有利于后续污水处理。
权利要求书

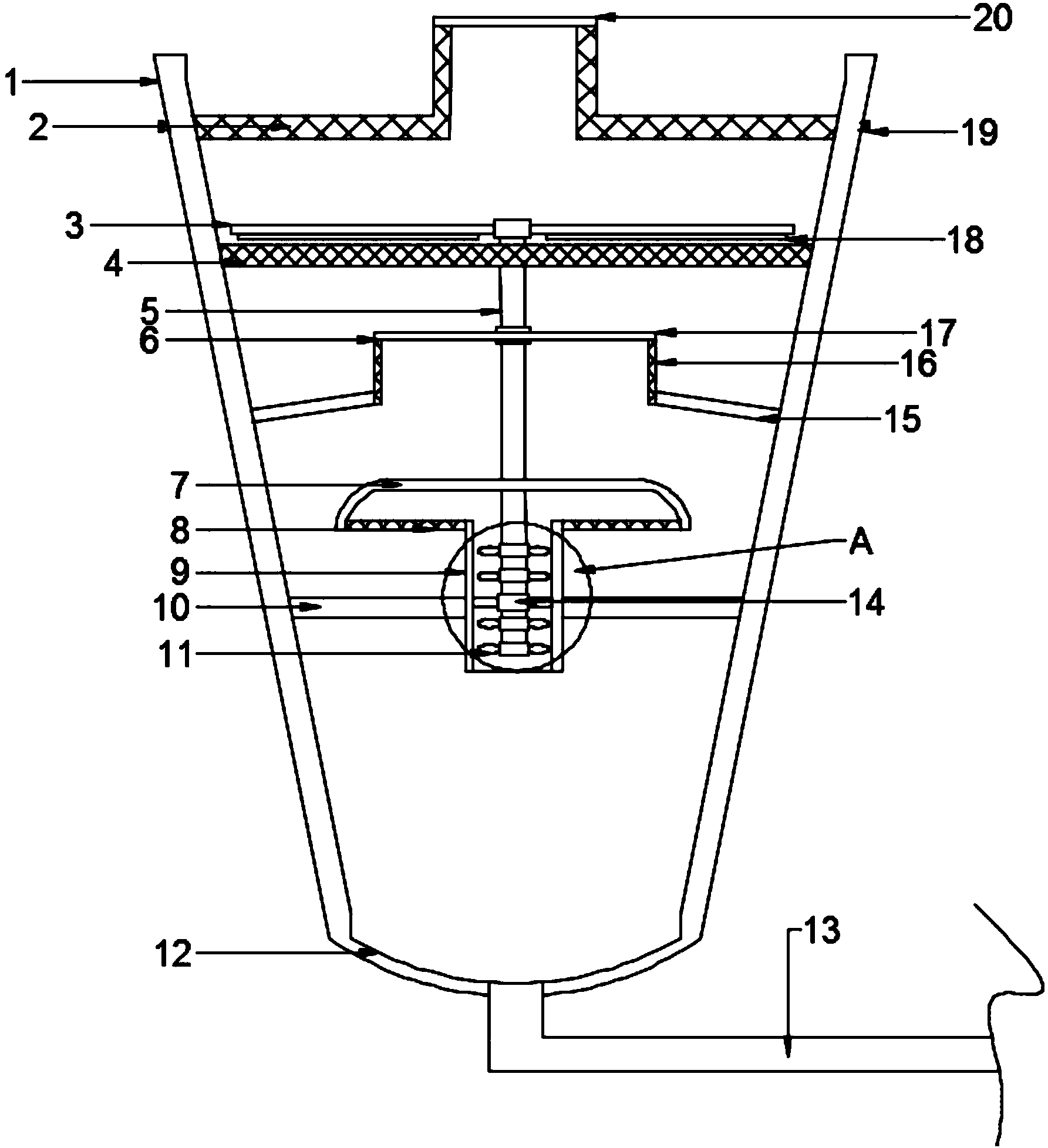

1.一种用于环保污水处理池的导水箱，包括导水箱(1)、第一过滤网(2)、过滤架(6)和隔板(10)，其特征在于，所述导水箱(1)设置呈上端直径大下端直径小的圆台状，导水箱(1)设置上开口，导水箱(1)下端固定有导水罩(12)，导水罩(12)下端固定有出水管(13),出水管(13)连通到导水箱(1)内部，所述第一过滤网(2)通过安装销(19)固定在导水箱(1)顶部，第一过滤网(2)顶部设有提板(20)，所述过滤架(6)固定在导水箱(1)内部，过滤架(6)是由环形固定板(15)、第四过滤网(16)和顶板(17)组成，环形固定板(15)四周固定在导水箱(1)上，第四过滤网(16)固定在环形固定板(15)上端，第四过滤网(16)设置设置呈环形，顶板(17)固定在第四过滤网(16)上端，所述隔板(10)固定在过滤架(6)下侧的导水箱(1)内部，隔板(10)中心位置处穿插固定有通水管(9),通水管(9)上端安装有过滤罩(7),过滤罩(7)连通通水管(9)，过滤罩(7)顶部四周设置呈倾斜的导水环，导水环设置呈外高内低状，过滤罩(7)下端四周设有第三过滤网(8),第三过滤网(8)设置呈环形,通水管(9)内部穿插有转轴(5),转轴(5)在通水管(9)内部设有阵列分布的叶轮(11),转轴(5)在通水管(9)内部通过固定架(14)固定，转轴(5)穿插通过顶板(17)且通过轴承固定，转轴(5)顶部固定有转动柱(21),转动柱(21)四周设有三个呈环形阵列分布的清理杆(3)，清理杆(3)设置和转动柱(21)相对倾斜且与转动柱(21)连接处的圆切线的夹角设置为(60)度，清理杆(3)下端固定有毛刷板(18),毛刷板(18)下端贴合在第二过滤网(4)上，第二过滤网(4)固定在导水箱(1)内部。
2.根据权利要求1所述的一种用于环保污水处理池的导水箱，其特征在于，所述导水罩(12)设置呈下凹的球型面。
3.根据权利要求1所述的一种用于环保污水处理池的导水箱，其特征在于，所述第一过滤网(2)横截面设置呈“几”型。
4.根据权利要求1所述的一种用于环保污水处理池的导水箱，其特征在于，所述安装销(19)设置有六个且环形阵列分布。
5.根据权利要求1所述的一种用于环保污水处理池的导水箱，其特征在于，所述第一过滤网(2)设置在导水箱(1)顶部向下六分之一处。
6.根据权利要求1所述的一种用于环保污水处理池的导水箱，其特征在于，所述过滤架(6)设置在导水箱(1)内部由上向下五分之二处。
7.根据权利要求1所述的一种用于环保污水处理池的导水箱，其特征在于，所述环形固定板(15)设置倾斜且呈外低内高状。
8.根据权利要求1所述的一种用于环保污水处理池的导水箱，其特征在于，所述固定架(14)上设有轴承套和固定杆，轴承套通过固定杆固定在通水管(9)内部，轴承套套设在转轴(5)上。
9.根据权利要求1所述的一种用于环保污水处理池的导水箱，其特征在于，所述清理杆(3)和转动柱(21)之间设有固定柱。
说明书
一种用于环保污水处理池的导水箱
技术领域
本发明涉及一种污水处理池导水箱，具体是一种用于环保污水处理池的导水箱。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类。人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。
在农村多为简易污水处理池分散处理，但简易污水处理池中没有建设相应的过滤装 置，且现有的过滤装置为过滤网，极易堵塞，影响过滤效果和过滤质量。
发明内容
本发明的目的在于提供一种用于环保污水处理池的导水箱，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于环保污水处理池的导水箱，包括导水箱、第一过滤网、过滤架和隔板，所述导水箱设置呈上端直径大下端直径小的圆台状，导水箱设置上开口，导水箱下端固定有导水罩，导水罩下端固定有出水管,出水管连通到导水箱内部，所述第一过滤网通过安装销固定在导水箱顶部，第一过滤网顶部设有提板，所述过滤架固定在导水箱内部，过滤架是由环形固定板、第四过滤网和顶板组成，环形固定板四周固定在导水箱上，第四过滤网固定在环形固定板上端，第四过滤网设置设置呈环形，顶板固定在第四过滤网上端，所述隔板固定在过滤架下侧的导水箱内部，隔板中心位置处穿插固定有通水管,通水管上端安装有过滤罩,过滤罩连通通水管，过滤罩顶部四周设置呈倾斜的导水环，导水环设置呈外高内低状，过滤罩下端四周设有第三过滤网,第三过滤网设置呈环形,通水管内部穿插有转轴,转轴在通水管内部设有阵列分布的叶轮,转轴在通水管内部通过固定架固定，转轴穿插通过顶板且通过轴承固定，转轴顶部固定有转动柱,转动柱四周设有三个呈环形阵列分布的清理杆，清理杆设置和转动柱相对倾斜且与转动柱连接处的圆切线的夹角设置为60度，清理杆下端固定有毛刷板,毛刷板下端贴合在第二过滤网上，第二过滤网固定在导水箱内部。
作为本发明进一步的方案：所述导水罩设置呈下凹的球型面。
作为本发明再进一步的方案：所述第一过滤网横截面设置呈“几”型。
作为本发明再进一步的方案：所述安装销设置有六个且环形阵列分布。
作为本发明再进一步的方案：所述第一过滤网设置在导水箱顶部向下六分之一处。
作为本发明再进一步的方案：所述过滤架设置在导水箱内部由上向下五分之二处。
作为本发明再进一步的方案：所述环形固定板设置倾斜且呈外低内高状。
作为本发明再进一步的方案：所述固定架上设有轴承套和固定杆，轴承套通过固定杆固定在通水管内部，轴承套套设在转轴上。
作为本发明再进一步的方案：所述清理杆和转动柱之间设有固定柱。
与现有技术相比，本发明的有益效果是：
本发明用于环保污水处理池的导水箱，使用时，将出水管连接到污水处理池中，生活污水通过导水箱的上开口加入到导水箱内，污水通过第一过滤网过滤除去大体积杂质，第一过滤网通过安装销安装固定，设置可拆卸清洗或是更换，以便确保过滤效果，第一次过滤后的污水落到第二过滤网上进行二次过滤中体积杂质，第二过滤后的污水落到过滤架上，通过第四过滤网进行第三次过滤，第四过滤网设置竖直配合环形固定板设置倾斜，过滤下的小体积杂质不易堵在第四过滤网处影响过滤，第三次过滤后的污水落到隔板上，污水漫过第三过滤网进入到通水管内部，杂质由于自身重力不易堵塞第三过滤网，过滤效果好，水通过通水管，水流带动叶轮转动，叶轮通过转轴带动清理杆和毛刷板转动清理第二过滤网，清理杆设置和转动柱相对倾斜且与转动柱连接处的圆切线的夹角设置为60度，在清理杆清刷第二过滤网时将杂质清除到边缘，杂质不易堵塞第二过滤网，确保过滤效果，通过第一过滤网、第二过滤网、第四过滤网、第三过滤网四次过滤，生活污水过滤效果好，过滤质量高，有利于后续污水处理。
