申请日2018.07.09
公开(公告)日2018.11.16
IPC分类号C02F9/02; C02F11/04; C05F7/00; C05F17/02; C02F103/20
摘要
本发明公开了污水处理技术领域的一种将养殖污水处理成有机肥料设备，包括壳体，所述壳体的内腔设置有离心装置，所述离心装置的表壁与壳体的内壁相贴合，所述壳体的左侧靠上的位置设置有离心电机，所述离心电机的电机轴贯穿壳体的左侧，所述离心电机的电机轴表面靠右的位置安装有齿轮，所述壳体的左右两侧表面设置有离心支架，所述壳体的表面靠近边缘的位置设置有进水管，所述壳体的右侧的圆心位置设置有排水管，所述壳体的底部设置有排污管，所述离心支所述旋转辊的表面设置有过滤网，本发明使污水中的固体及有机物得到回收，实现的污水的再利用，防止机物质通过水分流出，使有机物质零流失。
权利要求书

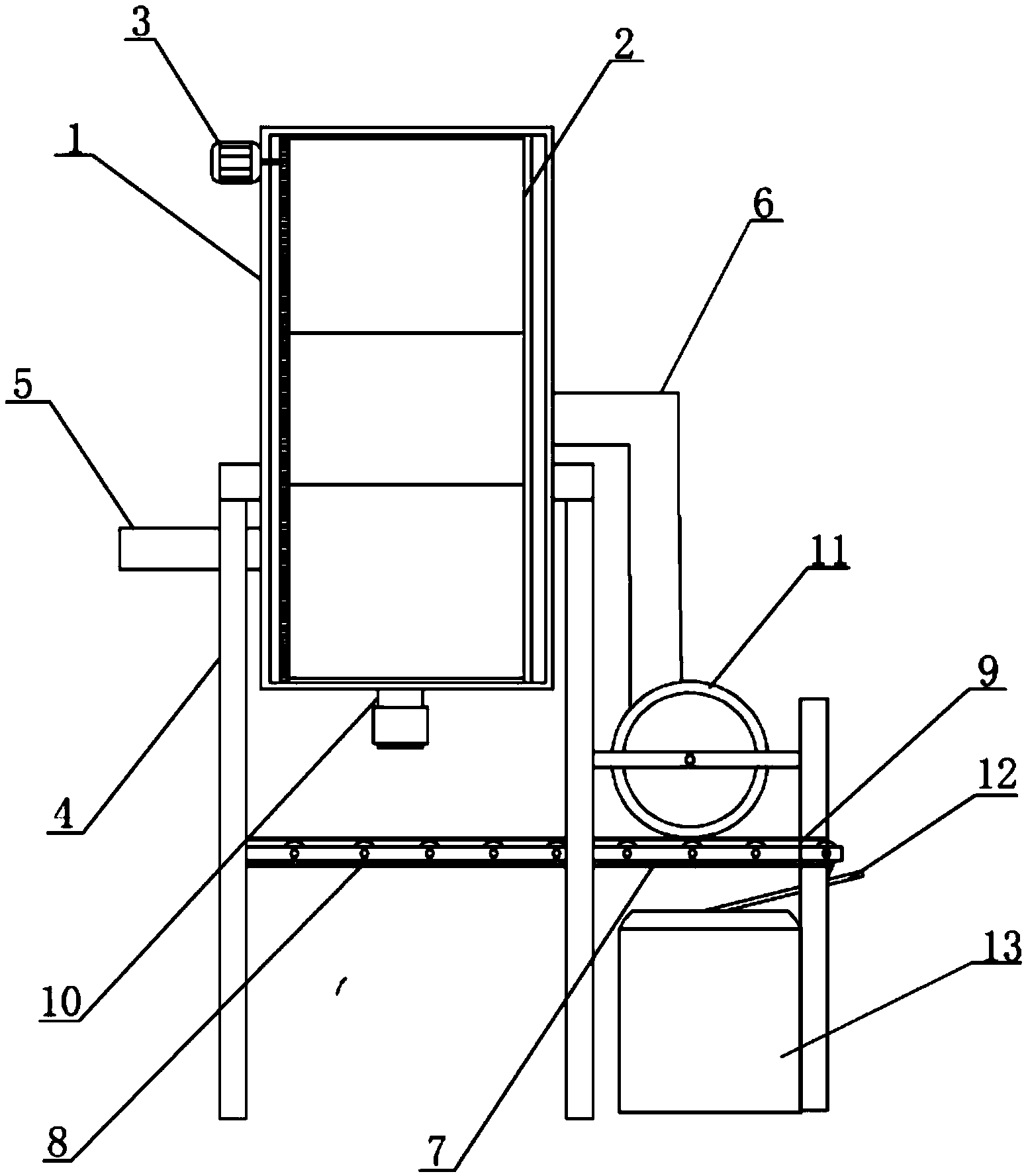

1.一种将养殖污水处理成有机肥料设备，包括壳体(1)，其特征在于：所述壳体(1)的内腔设置有离心装置(2)，所述离心装置(2)的表壁与壳体(1)的内壁相贴合，所述壳体(1)的左侧靠上的位置设置有离心电机(3)，所述离心电机(3)的电机轴贯穿壳体(1)的左侧，所述离心电机(3)的电机轴表面靠右的位置安装有齿轮，且齿轮与离心装置(2)的内壁卡合，所述壳体(1)的左右两侧表面设置有离心支架(4)，所述壳体(1)的表面靠近边缘的位置设置有进水管(5)，且进水管(5)贯穿壳体(1)的左侧表壁，所述壳体(1)的右侧的圆心位置设置有排水管(6)，且排水管(6)的左侧贯穿壳体(1)的右壁，所述壳体(1)的底部设置有排污管(10)，且排污管(10)贯穿壳体(1)的底部，所述离心支架(4)的右侧设置有安装架，所述安装架的内壁安装有挤压辊(11)，所述离心支架(4)与安装架的内壁设置有安装板(7)，所述安装板(7)的内壁等距设置有旋转辊(8)，所述旋转辊(8)的表面设置有过滤网(9)，所述挤压辊(11)的表面与旋转辊(8)的表面贴合，安装架的内壁靠下的位置安装有出料板(12)，安装架的左侧靠下的位置安装有发酵罐(13)，且出料板(12)的左侧延伸至发酵罐(13)的顶部。
2.根据权利要求1所述的一种将养殖污水处理成有机肥料设备，其特征在于：所述发酵罐(13)包括罐体(132)，所述罐体(132)的顶部圆心位置开设有进料口(131)，所述罐体(132)的底部圆心位置设置有搅拌电机(134)，所述搅拌电机(134)的旋转轴贯穿壳体(1)的底部，所述搅拌电机(134)的旋转轴安装有螺旋搅拌件(133)，所述壳体(1)的右侧靠下的位置开设有出料口(135)，且进料口(131)的右侧靠下的位置设置有出料口(135)相对应的挡板。
3.根据权利要求1所述的一种将养殖污水处理成有机肥料设备，其特征在于：所述离心装置(2)包括安装环(21)，所述安装环(21)的内壁左侧设置有齿槽，且齿槽在安装环(21)的内壁呈环形阵列，所述安装环(21)的内壁等距设置有七个结构相同的隔板(22)，且隔板(22)的安装方向均朝向圆心。
4.根据权利要求1所述的一种将养殖污水处理成有机肥料设备，其特征在于：所述进水管(5)、排水管(6)、排污管(10)的表面均安装有电磁阀，进水管(5)与排水管(6)表面的电磁阀工用同一个控制开关，所述排污管(10)表面的电磁阀用一个独立的开关。
5.根据权利要求1所述的一种将养殖污水处理成有机肥料设备，其特征在于：所述挤压辊(11)的表面设置有橡胶层，且橡胶层与过滤网(9)的表面贴合。
6.根据权利要求1所述的一种将养殖污水处理成有机肥料设备，其特征在于：安装架的右侧设置有刮刀，且刮刀与过滤网(9)的表面贴合。
7.一种养殖污水处理有机物零流失方法，其特征在于：污水由进水管(5)进入到壳体(1)内，离心电机(3)带动离心装置(2)旋转，离心装置(2)带动壳体(1)内的水旋转，壳体(1)内的水旋转产生离心力，使壳体(1)内污水的颗粒物和沉淀物向壳体(1)的内壁方向移动，当转速达到一定的时候，大部分的颗粒物已经聚集在壳体(1)的内壁，这时，打开排污管(10)表面的电磁阀，污泥在离心力的作用下从排污管(10)排出到过滤网(9)的表面，且离心分离后的水从壳体(1)圆心位置的排水管(6)排出，旋转辊(8)旋转带动过滤网(9)顺时针转动，使过滤网(9)表面的污泥向左移动，经挤压辊(11)的挤压完成进一步的脱水，随后，过滤网(9)表面的污泥落入出料板(12)中，在出料板(12)的表面向下滑动进入发酵罐(13)中进行发酵，发酵罐(13)中的螺旋搅拌件(133)能够使落入发酵罐(13)中的污泥和有机混合物充分搅拌，以保证肥料的干湿均匀，防止有机物通过水分排出。
说明书
一种将养殖污水处理成有机肥料设备及有机物零流失方法
技术领域
本发明涉及污水处理技术领域，具体为一种将养殖污水处理成有机肥料设备及有机物零流失方法。
背景技术
养殖污水内包括动物的排泄物、饲料、及饲养场所的冲洗物质，这类废水的排放量大，有机物含量极高，但是，由于排放量大难以回收利用，多半这类废水没有得到充分的回收处理，直接排放对生态环境有着严重的影响，也有对这类废水进行有机物质回收的，处理方法大多是通过大的蓄水池进行沉淀回收，这种处理方法效率低下，长时间的沉淀容易使有机物质流失，影响肥料的品质。
发明内容
本发明的目的在于提供一种将养殖污水处理成有机肥料设备及有机物零流失方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种将养殖污水处理成有机肥料设备，包括壳体，所述壳体的内腔设置有离心装置，所述离心装置的表壁与壳体的内壁相贴合，所述壳体的左侧靠上的位置设置有离心电机，所述离心电机的电机轴贯穿壳体的左侧，所述离心电机的电机轴表面靠右的位置安装有齿轮，且齿轮与离心装置的内壁卡合，所述壳体的左右两侧表面设置有离心支架，所述壳体的表面靠近边缘的位置设置有进水管，且进水管贯穿壳体的左侧表壁，所述壳体的右侧的圆心位置设置有排水管，且排水管的左侧贯穿壳体的右壁，所述壳体的底部设置有排污管，且排污管贯穿壳体的底部，所述离心支架的右侧设置有安装架，所述安装架的内壁安装有挤压辊，所述离心支架与安装架的内壁设置有安装板，所述安装板的内壁等距设置有旋转辊，所述旋转辊的表面设置有过滤网，所述挤压辊的表面与旋转辊的表面贴合，安装架的内壁靠下的位置安装有出料板，安装架的左侧靠下的位置安装有发酵罐，且出料板的左侧延伸至发酵罐的顶部。
优选的，所述发酵罐包括罐体，所述罐体的顶部圆心位置开设有进料口，所述罐体的底部圆心位置设置有搅拌电机，所述搅拌电机的旋转轴贯穿壳体的底部，所述搅拌电机的旋转轴安装有螺旋搅拌件，所述壳体的右侧靠下的位置开设有出料口，且进料口的右侧靠下的位置设置有出料口相对应的挡板。
优选的，所述离心装置包括安装环，所述安装环的内壁左侧设置有齿槽，且齿槽在安装环的内壁呈环形阵列，所述安装环的内壁等距设置有七个结构相同的隔板，且隔板的安装方向均朝向圆心。
优选的，所述进水管、排水管、排污管的表面均安装有电磁阀，进水管与排水管表面的电磁阀工用同一个控制开关，所述排污管表面的电磁阀用一个独立的开关。
优选的，所述挤压辊的表面设置有橡胶层，且橡胶层与过滤网的表面贴合。
优选的，安装架的右侧设置有刮刀，且刮刀与过滤网的表面贴合。
优选的，一种养殖污水处理有机物零流失方法是：污水由进水管进入到壳体内，离心电机带动离心装置旋转，离心装置带动壳体内的水旋转，壳体内的水旋转产生离心力，使壳体内污水的颗粒物和沉淀物向壳体的内壁方向移动，当转速达到一定的时候，大部分的颗粒物已经聚集在壳体的内壁，这时，打开排污管表面的电磁阀，污泥在离心力的作用下从排污管排出到过滤网的表面，且离心分离后的水从壳体圆心位置的排水管排出，旋转辊旋转带动过滤网顺时针转动，使过滤网表面的污泥向左移动，经挤压辊的挤压完成进一步的脱水，随后，过滤网表面的污泥落入出料板中，在出料板的表面向下滑动进入发酵罐中进行发酵，发酵罐中的螺旋搅拌件能够使落入发酵罐中的污泥和有机混合物充分搅拌，以保证肥料的干湿均匀，防止有机物通过水分排出。
与现有技术相比，本发明的有益效果是：
1、本发明通过壳体的内腔安装有离心装置，壳体的左侧安装有离心电机，离心电机通过齿轮带动离心装置旋转，壳体的左侧安装有进水管，壳体的右侧安装有排水管，壳体的底部安装有排污管，通过离心装置的旋转使污水中的固体与液体分离，并水分有排水管排出，固体物质由排污管排出，使污水的固液分离，使污水中的固体及有机物得到回收，实现的污水的再利用;
2、本发明能够通过罐体的底部安装搅拌电机，且搅拌电机的电机轴贯穿壳体的表面罐体的底部，能够在发酵的过程中对污泥进行搅拌，有效的防止了在发酵过程中污泥的水分析出，有机物质通过水分流出，使有机物质零流失。
