申请日2018.07.09
公开(公告)日2018.11.13
IPC分类号B01D29/03; B01D29/90; B01D29/92; B01D35/00
摘要

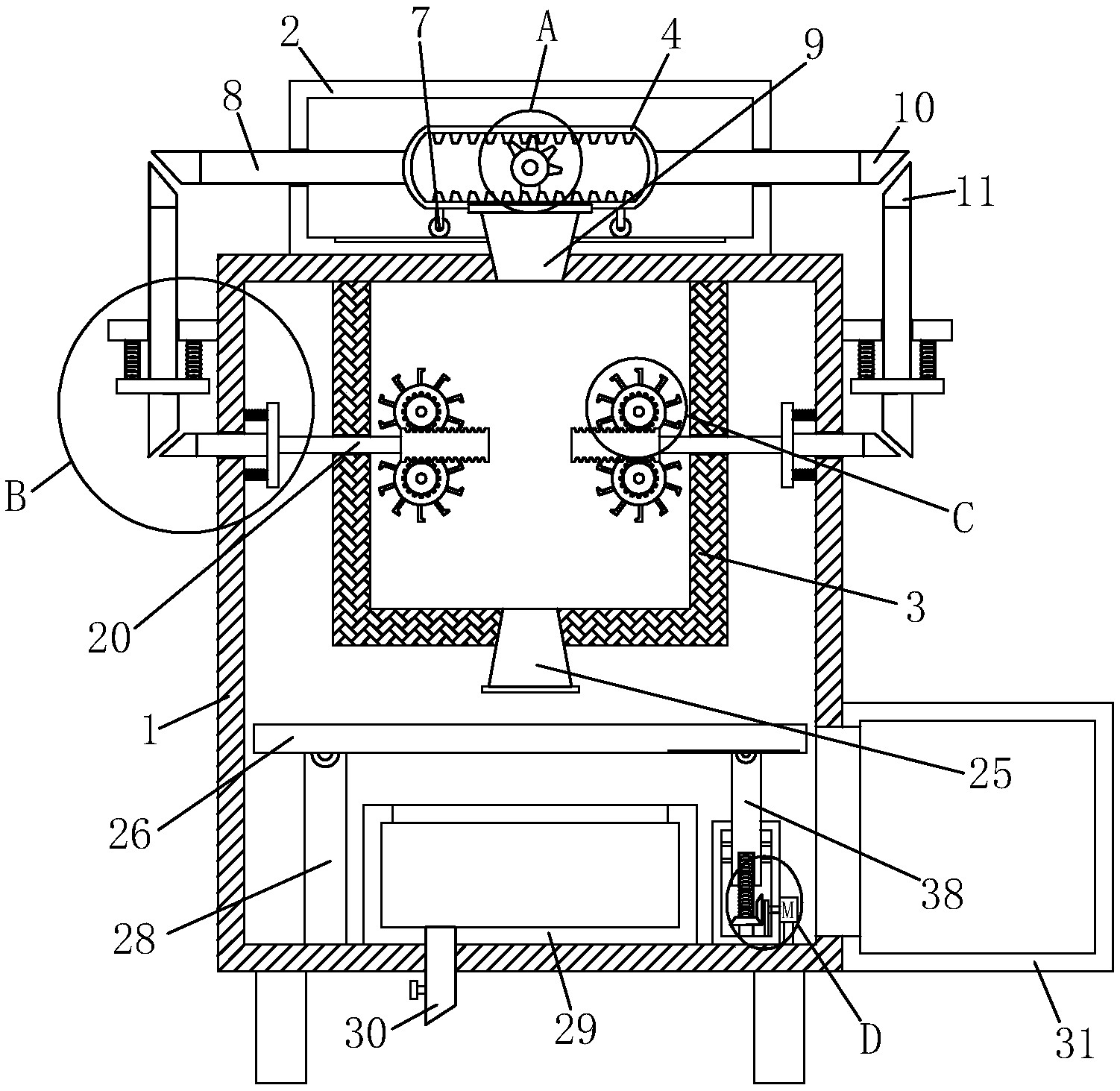

本发明提出了一种家庭生活污水处理设备，包括安装罩，所述安装罩的内顶部固定连接有搅拌室，所述安装罩的顶部连接有进液斗，所述进液斗的下端贯穿安装罩的顶部并向搅拌室内延伸，所述安装罩的顶部固定连接有防护罩，所述防护罩内设有框体，所述框体内设有往复机构，所述框体的两侧均固定连接有推杆，所述推杆远离框体的一端贯穿防护罩的侧壁并固定连接有第一楔形块，所述第一楔形块的下侧通过调节机构连接有移动杆，所述移动杆远离调节机构的一端贯穿搅拌室的侧壁并固定连接有横杆，所述横杆的上下两侧均设有搅拌机构，所述搅拌室的底部连接有出液斗，所述出液斗的下侧设有平台板。
权利要求书
1.一种家庭生活污水处理设备，包括安装罩，其特征在于：所述安装罩的内顶部固定连接有搅拌室，所述安装罩的顶部连接有进液斗，所述进液斗的下端贯穿安装罩的顶部并向搅拌室内延伸，所述安装罩的顶部固定连接有防护罩，所述防护罩内设有框体，所述框体内设有往复机构，所述框体的两侧均固定连接有推杆，所述推杆远离框体的一端贯穿防护罩的侧壁并固定连接有第一楔形块，所述第一楔形块的下侧通过调节机构连接有移动杆，所述移动杆远离调节机构的一端贯穿搅拌室的侧壁并固定连接有横杆，所述横杆的上下两侧均设有搅拌机构，所述搅拌室的底部连接有出液斗，所述出液斗的下侧设有平台板，所述平台板的下侧转动连接有多个固定连接在安装罩内底部的支杆，所述安装罩的侧壁固定连接有收纳箱，所述收纳箱和安装罩的侧壁均开设有入料口，所述安装罩的内底部固定连接有升降罩，所述升降罩内通过升降机构与平台板连接，所述安装罩的内底部固定连接有集水箱，所述集水箱的下侧连接有排水管，所述排水管的下端贯穿安装罩的底部并向下延伸。
2.根据权利要求1所述的一种家庭生活污水处理设备，其特征在于：所述往复机构包括固定连接在防护罩内底部的驱动电机，所述驱动电机的驱动端连接有半齿轮，所述半齿轮位于框体内，所述框体的内顶部和内底部均固定连接有与半齿轮对应的齿条，所述框体的底部四角处均安装有滑轮，所述防护罩的内底部开设有与滑轮对应的滑轮槽。
3.根据权利要求1所述的一种家庭生活污水处理设备，其特征在于：所述调节机构包括固定连接在安装罩侧壁上的固定板，所述固定板的下侧设有第一T型拉杆，所述第一T型拉杆的上侧通过多个第一弹簧与固定板连接，所述第一T型拉杆的端部贯穿固定板并固定连接有与第一楔形块对应的第二楔形块。
4.根据权利要求3所述的一种家庭生活污水处理设备，其特征在于：所述第一T型拉杆的下侧固定连接有第三楔形块，所述安装罩的内壁通过多个第二弹簧连接有第二T型拉杆，所述第二T型拉杆的端部贯穿安装罩的侧壁并固定连接有与第三楔形块对应的第四楔形块，所述第四楔形块位于第三楔形块的下侧，所述第二T型拉杆远离第二弹簧的一侧与移动杆固定连接。
5.根据权利要求1所述的一种家庭生活污水处理设备，其特征在于：所述搅拌机构包括齿轮，所述齿轮内套接有转动杆，所述转动杆的两端均与安装罩的内壁转动连接，所述横杆上开设有与齿轮对应的齿槽，所述转动杆上同轴套设有圆环，所述圆环的周侧固定连接有多个环绕设置的搅拌叶片。
6.根据权利要求1所述的一种家庭生活污水处理设备，其特征在于：所述升降机构包括固定连接在安装罩内底部的伺服电机，所述伺服电机的驱动端贯穿升降罩的侧壁并通过第一传动轴连接有第一锥齿轮，所述第一传动轴上套设有固定连接在升降罩内底部的轴承座，所述第一锥齿轮的下侧啮合连接有第二锥齿轮，所述第二锥齿轮的下侧通过第二传动轴与升降罩内底部转动连接，所述第二锥齿轮的上侧固定连接有丝杆，所述丝杆的上端设有滑座，所述滑座内开设有与丝杆对应的螺纹槽，所述滑座的两侧均固定连接有多个第一滑块，所述升降罩的内壁开设有与第一滑块对应的第一滑槽，所述滑座的上端贯穿升降罩的顶部并与平台板的下侧活动连接。
7.根据权利要求6所述的一种家庭生活污水处理设备，其特征在于：所述平台板的下侧开设有活动槽，所述活动槽内固定连接有固定轴，所述滑座上开设有与固定轴对应的活动口。
8.根据权利要求1所述的一种家庭生活污水处理设备，其特征在于：所述平台板上开设有安装槽，所述安装槽内相对的两侧内壁固定连接有多个固定块，所述安装槽内设有滤网，所述固定块内开设有与滤网对应的置物槽。
说明书
一种家庭生活污水处理设备
技术领域
本发明涉及污水处理设备技术领域，具体涉及一种家庭生活污水处理设备。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)，存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭，细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行，因此，生活污水排放前必须进行处理。
现有的家庭生活污水往往是直接从下水道排出，直接排出往往比较浪费水资源，不利于水资源的再次利用，从而不利于环保。
发明内容
基于上述问题，本发明目的在于提供可再次利用水资源，环保的家庭生活污水处理设备。
针对以上问题，提供了如下技术方案：一种家庭生活污水处理设备，包括安装罩，所述安装罩的内顶部固定连接有搅拌室，所述安装罩的顶部连接有进液斗，所述进液斗的下端贯穿安装罩的顶部并向搅拌室内延伸，所述安装罩的顶部固定连接有防护罩，所述防护罩内设有框体，所述框体内设有往复机构，所述框体的两侧均固定连接有推杆，所述推杆远离框体的一端贯穿防护罩的侧壁并固定连接有第一楔形块，所述第一楔形块的下侧通过调节机构连接有移动杆，所述移动杆远离调节机构的一端贯穿搅拌室的侧壁并固定连接有横杆，所述横杆的上下两侧均设有搅拌机构，所述搅拌室的底部连接有出液斗，所述出液斗的下侧设有平台板，所述平台板的下侧转动连接有多个固定连接在安装罩内底部的支杆，所述安装罩的侧壁固定连接有收纳箱，所述收纳箱和安装罩的侧壁均开设有入料口，所述安装罩的内底部固定连接有升降罩，所述升降罩内通过升降机构与平台板连接，所述安装罩的内底部固定连接有集水箱，所述集水箱的下侧连接有排水管，所述排水管的下端贯穿安装罩的底部并向下延伸。
上述结构中，通过设置往复机构可带动调节机构移动，调节机构移动带动搅拌叶片转动，搅拌叶片转动从而防止杂质堵塞出液斗，通过设置升降机构可将平台板倾斜，从而可将滤网上的杂质倒入到收纳箱内进行收集，集水箱可收集处理后的污水，处理后的污水可再次利用，从而有利于环保。
本发明进一步设置为，所述往复机构包括固定连接在防护罩内底部的驱动电机，所述驱动电机的驱动端连接有半齿轮，所述半齿轮位于框体内，所述框体的内顶部和内底部均固定连接有与半齿轮对应的齿条，所述框体的底部四角处均安装有滑轮，所述防护罩的内底部开设有与滑轮对应的滑轮槽。
采用上述结构，驱动电机转动带动半齿轮转动，半齿轮转动从而间隙性的与框体内顶部和内底部的齿条啮合，此时可带动框体左右移动，框体移动带动推杆左右往复移动。
本发明进一步设置为，所述调节机构包括固定连接在安装罩侧壁上的固定板，所述固定板的下侧设有第一T型拉杆，所述第一T型拉杆的上侧通过多个第一弹簧与固定板连接，所述第一T型拉杆的端部贯穿固定板并固定连接有与第一楔形块对应的第二楔形块。
采用上述结构，推杆移动带动第一楔形块移动，第一楔形块带动第二楔形块移动，第二楔形块移动带动第一T型拉杆移动，第一T型拉杆又由于第一弹簧的弹力使得第一T型拉杆复位，从而使得第二楔形块继续与第一楔形块接触。
本发明进一步设置为，所述第一T型拉杆的下侧固定连接有第三楔形块，所述安装罩的内壁通过多个第二弹簧连接有第二T型拉杆，所述第二T型拉杆的端部贯穿安装罩的侧壁并固定连接有与第三楔形块对应的第四楔形块，所述第四楔形块位于第三楔形块的下侧，所述第二T型拉杆远离第二弹簧的一侧与移动杆固定连接。
采用上述结构，第一T型拉杆移动带动第三楔形块移动，第三楔形块移动带动第四楔形块移动，第四楔形块移动带动第二T型拉杆移动，第二T型拉杆移动带动移动杆移动，然后第二T型拉杆由于第二弹簧的弹力作用又会使得第二T型拉杆复位，从而方便继续与第三楔形块接触。
本发明进一步设置为，所述搅拌机构包括齿轮，所述齿轮内套接有转动杆，所述转动杆的两端均与安装罩的内壁转动连接，所述横杆上开设有与齿轮对应的齿槽，所述转动杆上同轴套设有圆环，所述圆环的周侧固定连接有多个环绕设置的搅拌叶片。
采用上述结构，移动杆移动带动横杆移动，横杆移动带动齿槽移动，齿槽移动带动齿轮转动，齿轮转动带动转动杆转动，转动杆转动带动圆环转动，圆环转动带动搅拌叶片转动，搅拌叶片转动从而可对搅拌室内的杂质进行搅拌，从而方便污水排出，不至于造成堵塞。
本发明进一步设置为，所述升降机构包括固定连接在安装罩内底部的伺服电机，所述伺服电机的驱动端贯穿升降罩的侧壁并通过第一传动轴连接有第一锥齿轮，所述第一传动轴上套设有固定连接在升降罩内底部的轴承座，所述第一锥齿轮的下侧啮合连接有第二锥齿轮，所述第二锥齿轮的下侧通过第二传动轴与升降罩内底部转动连接，所述第二锥齿轮的上侧固定连接有丝杆，所述丝杆的上端设有滑座，所述滑座内开设有与丝杆对应的螺纹槽，所述滑座的两侧均固定连接有多个第一滑块，所述升降罩的内壁开设有与第一滑块对应的第一滑槽，所述滑座的上端贯穿升降罩的顶部并与平台板的下侧活动连接。
采用上述结构，伺服电机转动带动第一锥齿轮转动，第一锥齿轮转动带动第二锥齿轮转动，第二锥齿轮转动带动丝杆转动，丝杆转动带动滑座移动，滑座移动带动平台板倾斜，从而可将滤网上的杂质倒入到收纳箱内进行收集。
本发明进一步设置为，所述平台板的下侧开设有活动槽，所述活动槽内固定连接有固定轴，所述滑座上开设有与固定轴对应的活动口。
采用上述结构，滑座移动可使得固定轴在活动口内活动，从而方便对平台板进行倾斜。
本发明进一步设置为，所述安装槽内相对的两侧内壁固定连接有多个固定块，所述安装槽内设有滤网，所述固定块内开设有与滤网对应的置物槽。
采用上述结构，从而方便更换滤网或者对滤网进行清洗。
本发明的有益效果：相比现有的家庭生活污水处理设备，本发明通过设置往复机构可带动调节机构移动，调节机构移动带动搅拌叶片转动，搅拌叶片转动从而防止杂质堵塞出液斗，通过设置升降机构可将平台板倾斜，从而可将滤网上的杂质倒入到收纳箱内进行收集，集水箱可收集处理后的污水，处理后的污水可再次利用，从而有利于环保。
