申请日2018.07.09
公开(公告)日2018.11.09
IPC分类号C02F9/04
摘要
本发明公开了一种水处理用水循环装置，包括水处理罐，所述水处理罐包括氧化一室、氧化二室、反应室和沉淀过滤室，所述沉淀过滤室的内部固定设置有水管，所述水管上固定设置有高压喷头，所述沉淀过滤室的底部固定设置有电机，所述电机的一端连接设置有转轴，所述转轴的另一端固定设置有排污头，所述排污头上固定设置有螺旋叶;在该装置的沉淀过滤室内，设置有高压喷头，通过喷头与压力泵的作用可以对该装置的内部进行喷洗，可以将粘附在该装置内壁上的杂质喷除，清洁起来比较方便，在该装置的沉淀过滤室内，设置有高压喷头，通过喷头与压力泵的作用可以对该装置的内部进行喷洗，可以将粘附在该装置内壁上的杂质喷除，清洁起来比较方便。
权利要求书

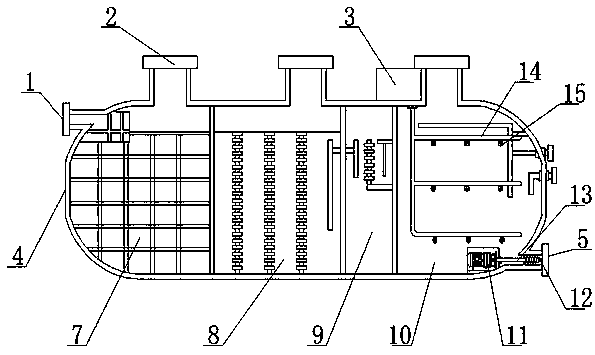

1.一种水处理用水循环装置，包括水处理罐(4)，其特征在于：所述水处理罐(4)包括氧化一室(7)、氧化二室(8)、反应室(9)和沉淀过滤室(10)等，所述沉淀过滤室(10)的内部固定设置有水管(14)，所述水管(14)上固定设置有高压喷头(15)，所述沉淀过滤室(10)的底部固定设置有电机(11)，所述电机(11)的一端连接设置有转轴(13)，所述转轴(13)的另一端固定设置有排污头(12)，所述排污头(12)上固定设置有螺旋叶(16)，所述排污头(12)与螺旋叶(16)为一体式结构，所述水处理罐(4)的一侧顶部设置有进水口(1)，所述水处理罐(4)的上表面开设有观察口(2)，所述观察口(2)的一侧位于水处理罐(4)的上表面固定设置有压力泵(3)，所述水处理罐(4)的底部固定设置有固定架(6)，所述水处理罐(4)的一侧底部固定设置有排污口(5)。
2.根据权利要求1所述的一种水处理用水循环装置，其特征在于：所述水处理罐(4)的内部，进水口(1)至排污口(5)的方向依次设置为氧化一室(7)、氧化二室(8)、反应室(9)和沉淀过滤室(10)。
3.根据权利要求1所述的一种水处理用水循环装置，其特征在于：所述水处理罐(4)的底部均匀设置有三个固定架(6)，且三个固定架(6)通过焊接固定在水处理罐(4)上。
4.根据权利要求1所述的一种水处理用水循环装置，其特征在于：所述转轴(13)与排污头(12)为一体式结构。
5.根据权利要求1所述的一种水处理用水循环装置，其特征在于：所述压力泵(3)上设置有清洁水通入口，且所述水管(14)与清洁水通入口连通。
6.根据权利要求1所述的一种水处理用水循环装置，其特征在于：所述氧化一室(7)、氧化二室(8)和沉淀过滤室(10)的顶部各设置有一个观察口(2)。
7.根据权利要求1所述的一种水处理用水循环装置，其特征在于：所述水管(14)水平固定在沉淀过滤室(10)内。
说明书
一种水处理用水循环装置
技术领域
本发明属于污水处理技术领域，具体涉及一种水处理用水循环装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商。都属于发展较快，需求状况良好的行业。
现有的水处理用水循环装置，在使用时，通常处理装置的内部容易沉淀粘附较多的杂质，无法通过排污口排出，清洁起来比较麻烦，且影响该装置的使用效果，且有时该装置的排污口容易堵塞的问题，为此我们提出一种水处理用水循环装置。
发明内容
本发明的目的在于提供一种水处理用水循环装置，以解决上述背景技术中提出的现有的水处理用水循环装置，在使用时，通常处理装置的内部容易沉淀粘附较多的杂质，无法通过排污口排出，清洁起来比较麻烦，且影响该装置的使用效果，且有时该装置的排污口容易堵塞的问题。
为实现上述目的，本发明提供如下技术方案：一种水处理用水循环装置，包括水处理罐，所述水处理罐包括氧化一室、氧化二室、反应室和沉淀过滤室，所述沉淀过滤室的内部固定设置有水管，所述水管上固定设置有高压喷头，所述沉淀过滤室的底部固定设置有电机，所述电机的一端连接设置有转轴，所述转轴的另一端固定设置有排污头，所述排污头上固定设置有螺旋叶，所述排污头与螺旋叶为一体式结构，所述水处理罐的一侧顶部设置有进水口，所述水处理罐的上表面开设有观察口，所述观察口的一侧位于水处理罐的上表面固定设置有压力泵，所述水处理罐的底部固定设置有固定架，所述水处理罐的一侧底部固定设置有排污口。
优选的，所述水处理罐的内部，进水口至排污口的方向依次设置为氧化一室、氧化二室、反应室和沉淀过滤室。
优选的，所述转轴的一端延伸至排污口的内部，且排污头设置在排污口内部的转轴上。
优选的，所述水处理罐的底部均匀设置有三个固定架，且三个固定架通过焊接固定在水处理罐上。
优选的，所述转轴与排污头为一体式结构。
优选的，所述压力泵上设置有清洁水通入口，且所述水管与清洁水通入口连通。
优选的，所述氧化一室、氧化二室和沉淀过滤室的顶部各设置有一个观察口。
优选的，所述水管水平固定在沉淀过滤室内。
与现有技术相比，本发明的有益效果是：
(1)在该装置的沉淀过滤室内，设置有高压喷头，通过喷头与压力泵的作用可以对该装置的内部进行喷洗，可以将粘附在该装置内壁上的杂质喷除，清洁起来比较方便;
(2)在该装置的排污口处还设置有排污头，通过排污头的旋转作用，当排污口处发生堵塞时，可以将堵塞的杂质输送出排污口，避免排污口发生堵塞的现象，提高了该装置的实用性和便捷性。
