申请日2018.07.09
公开(公告)日2018.11.13
IPC分类号B01D29/03; B01D29/64; B01D29/86
摘要
本发明公开了一种具有防堵功能的污水过滤设备，包括过滤室，所述过滤室上连通有进水管和出水管，所述过滤室上安装有伺服双轴电机，所述伺服双轴电机的两个输出端均固定连接有一个转动轴，所述过滤室的内壁上固定连接有两个第一安装块和一个第二安装块，两个所述第一安装块之间转动连接有一个第一转轴。优点在于：本发明具再对污水上漂浮的不溶性杂质进行过滤时，利用刮板对过滤网表面进行不断的刮除，避免过多不溶性杂质粘附在过滤网上，影响过滤速度;利用第二圆形固定盘和转动棒的转动，使得过滤室中水的表面可以形成一个漩涡，将水面上漂浮的不溶性杂质聚拢在漩涡中或者漩涡的附近，避免大量不溶性杂质与过滤网接触。
权利要求书

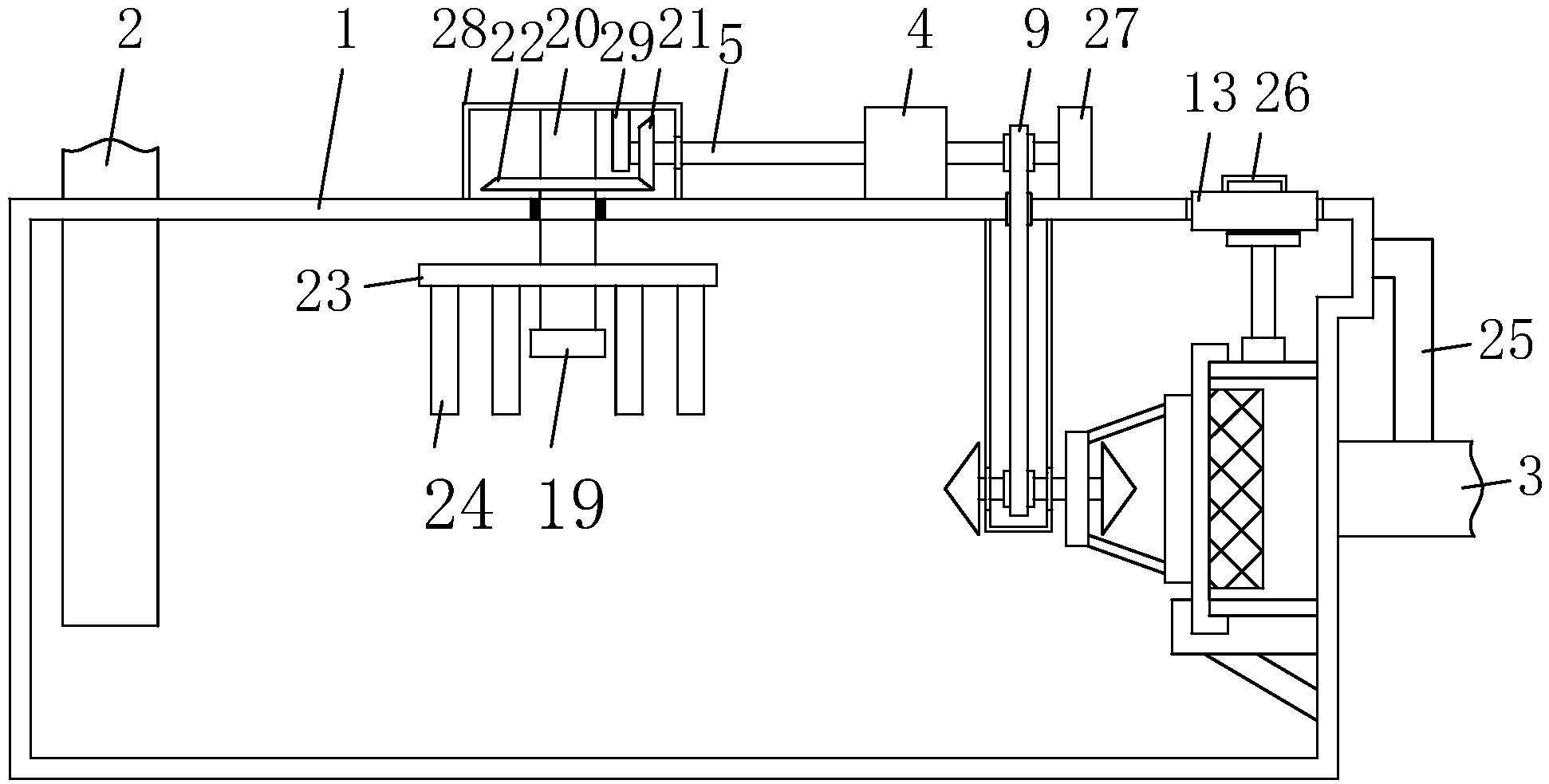

1.一种具有防堵功能的污水过滤设备，包括过滤室(1)，其特征在于，所述过滤室(1)上连通有进水管(2)和出水管(3)，所述过滤室(1)上安装有伺服双轴电机(4)，所述伺服双轴电机(4)的两个输出端均固定连接有一个转动轴(5)，所述过滤室(1)的内壁上固定连接有两个第一安装块(6)和一个第二安装块(19)，两个所述第一安装块(6)之间转动连接有一个第一转轴(7)，所述第一转轴(7)和其上方的转动轴(5)之间设有链传动结构，所述第一转轴(7)上设有刮除结构;
所述过滤室(1)上螺纹连接有安装座(13)，所述安装座(13)上固定连接有把手(26)，所述安装座(13)的下端抵设有连接块(14)，所述连接块(14)的下端螺纹连接有连接座(15)，所述连接座(15)固定连接有固定罩(16)，所述固定罩(16)采用两侧连通的中空结构，所述固定罩(16)上设有过滤结构，所述第二安装块(19)上转动连接有第二转轴(20)，所述第二转轴(20)和左侧的转动轴(5)之间设有传动结构，所述第二转轴(20)上固定套接有一个第二圆形固定盘(23)，所述第二圆形固定盘(23)的下表面固定连接有多个转动棒(24)，所述过滤室(1)的内部固定连接有隔离罩(34)。
2.根据权利要求1所述的一种具有防堵功能的污水过滤设备，其特征在于，所述链传动结构包含两个链轮(8)和一个链条(9)，所述第一转轴(7)和其上方的转动轴(5)均固定套接有一个链轮(8)，两个所述链轮(8)之间共同套设有一个链条(9)。
3.根据权利要求1所述的一种具有防堵功能的污水过滤设备，其特征在于，所述刮除结构包含第一圆形固定盘(10)、固定杆(11)和刮板(12)，所述第一转轴(7)上固定套接有一个第一圆形固定盘(10)，所述第一圆形固定盘(10)上固定连接有两个固定杆(11)，两个所述固定杆(11)远离第一圆形固定盘(10)的一端共同固定连接有刮板(12)。
4.根据权利要求1所述的一种具有防堵功能的污水过滤设备，其特征在于，所述过滤结构包含固定座(17)和过滤网(18)，所述固定罩(16)上螺纹连接有固定座(17)，所述固定座(17)的内部开设有圆形通孔，所述圆形通孔的内壁上螺纹连接有过滤网(18)。
5.根据权利要求1所述的一种具有防堵功能的污水过滤设备，其特征在于，所述传动结构包含第一斜齿轮(21)和第二斜齿轮(22)，所述第二转轴(20)上固定套接有第二斜齿轮(22)，位于左侧的所述转动轴(5)上固定套接有一个第一斜齿轮(21)，且第一斜齿轮(21)和第二斜齿轮(22)相互啮合。
6.根据权利要求1所述的一种具有防堵功能的污水过滤设备，其特征在于，所述过滤室(1)和出水管(3)之间连通有溢水管(25)。
7.根据权利要求1所述的一种具有防堵功能的污水过滤设备，其特征在于，所述过滤室(1)上固定连接有第一支撑块(27)和安装罩(28)，所述安装罩(28)的内部固定连接有第二支撑块(29)，两个所述转动轴(5)相互远离的一端分别转动连接在第一支撑块(27)和第二支撑块(29)上，所述第二转轴(20)远离第二安装块(19)的一端转动连接在安装罩(28)的内壁上。
8.根据权利要求1所述的一种具有防堵功能的污水过滤设备，其特征在于，所述过滤室(1)上固定连接有两个圆形罩筒(30)，且链条(9)穿过圆形罩筒(30)。
9.根据权利要求1所述的一种具有防堵功能的污水过滤设备，其特征在于，所述过滤室(1)的内部固定连接有支撑座(31)，所述支撑座(31)上开设有放置槽(32)，且固定罩(16)和固定座(17)的下端部分位于放置槽(32)上，所述支撑座(31)的下表面对称固定连接有多个加强杆(33)。
说明书
一种具有防堵功能的污水过滤设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种具有防堵功能的污水过滤设备。
背景技术
污水通常是指受一定污染的、生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水;污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程;污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理工艺的第一步需要对水面上漂浮的不溶性杂质进行清理，然后再根据污水中所混杂的可溶性杂质种类的不同进行针对处理，处理过程中需要利用管道对污水进行运输，为了避免运输中管道发生堵塞，需要将水面上漂浮的不溶性杂质过滤干净。
现有的污水处理装置中时常出现过滤装置被堵的现象，影响污水净化，降低工作效率，当过滤装置完全被堵塞时，甚至会出现无法工作的现象。
发明内容
本发明的目的是为了解决现有技术中污水处理装置中时常出现过滤装置被堵的现象，影响污水净化，降低工作效率，当过滤装置完全被堵塞时，甚至会出现无法工作现象的问题，而提出的一种具有防堵功能的污水过滤设备。
为了实现上述目的，本发明采用了如下技术方案：
一种具有防堵功能的污水过滤设备，包括过滤室，所述过滤室上连通有进水管和出水管，所述过滤室上安装有伺服双轴电机，所述伺服双轴电机的两个输出端均固定连接有一个转动轴，所述过滤室的内壁上固定连接有两个第一安装块和一个第二安装块，两个所述第一安装块之间转动连接有一个第一转轴，所述第一转轴和其上方的转动轴之间设有链传动结构，所述第一转轴上设有刮除结构;
所述过滤室上螺纹连接有安装座，所述安装座上固定连接有把手，所述安装座的下端抵设有连接块，所述连接块的下端螺纹连接有连接座，所述连接座固定连接有固定罩，所述固定罩采用两侧连通的中空结构，所述固定罩上设有过滤结构，所述第二安装块上转动连接有第二转轴，所述第二转轴和左侧的转动轴之间设有传动结构，所述第二转轴上固定套接有一个第二圆形固定盘，所述第二圆形固定盘的下表面固定连接有多个转动棒，所述过滤室的内部固定连接有隔离罩。
在上述的一种具有防堵功能的污水过滤设备中，所述链传动结构包含两个链轮和一个链条，所述第一转轴和其上方的转动轴均固定套接有一个链轮，两个所述链轮之间共同套设有一个链条。
在上述的一种具有防堵功能的污水过滤设备中，所述刮除结构包含第一圆形固定盘、固定杆和刮板，所述第一转轴上固定套接有一个第一圆形固定盘，所述第一圆形固定盘上固定连接有两个固定杆，两个所述固定杆远离第一圆形固定盘的一端共同固定连接有刮板。
在上述的一种具有防堵功能的污水过滤设备中，所述过滤结构包含固定座和过滤网，所述固定罩上螺纹连接有固定座，所述固定座的内部开设有圆形通孔，所述圆形通孔的内壁上螺纹连接有过滤网。
在上述的一种具有防堵功能的污水过滤设备中，所述传动结构包含第一斜齿轮和第二斜齿轮，所述第二转轴上固定套接有第二斜齿轮，位于左侧的所述转动轴上固定套接有一个第一斜齿轮，且第一斜齿轮和第二斜齿轮相互啮合。
在上述的一种具有防堵功能的污水过滤设备中，所述过滤室和出水管之间连通有溢水管。
在上述的一种具有防堵功能的污水过滤设备中，所述过滤室上固定连接有第一支撑块和安装罩，所述安装罩的内部固定连接有第二支撑块，两个所述转动轴相互远离的一端分别转动连接在第一支撑块和第二支撑块上，所述第二转轴远离第二安装块的一端转动连接在安装罩的内壁上。
在上述的一种具有防堵功能的污水过滤设备中，所述过滤室上固定连接有两个圆形罩筒，且链条穿过圆形罩筒。
在上述的一种具有防堵功能的污水过滤设备中，所述过滤室的内部固定连接有支撑座，所述支撑座上开设有放置槽，且固定罩和固定座的下端部分位于放置槽上，所述支撑座的下表面对称固定连接有多个加强杆。
与现有的技术相比，本发明优点在于：
1：右侧的转动轴通过链传动结构带动第一转轴、第一圆形固定盘、固定杆和刮板进行转动，进而对过滤网表面上粘附的不溶性杂质进行刮除，避免不溶性杂质将过滤网上的网孔进行大规模堵塞，影响水的流动。
2：左侧的转动轴通过传动结构带动第二转轴进行转动，第二转轴转动带动第二圆形固定盘和转动棒进行转动，使得过滤室中水的表面可以形成一个漩涡，将水面上漂浮的不溶性杂质聚拢在漩涡中或者漩涡的附近，避免大量不溶性杂质与过滤网接触。
3：固定座与固定罩以及过滤网均为螺纹，使得两两之间的拆卸和安装都非常的简单便捷，便于进行清理或者更换。
综上所述，本发明具再对污水上漂浮的不溶性杂质进行过滤时，利用刮板对过滤网表面进行不断的刮除，避免过多不溶性杂质粘附在过滤网上，影响过滤速度;利用第二圆形固定盘和转动棒的转动，使得过滤室中水的表面可以形成一个漩涡，将水面上漂浮的不溶性杂质聚拢在漩涡中或者漩涡的附近，避免大量不溶性杂质与过滤网接触。
