申请日2018.07.09
公开(公告)日2018.11.13
IPC分类号B01D29/27; B01D29/52; B01D35/12
摘要
本发明公开了一种用于水处理的袋式过滤器，包括两个釜体，两个所述釜体上均套设有两个环形支撑板。优点在于：本发明在需要对釜体内进行维修更换滤袋时，可以停止其中一个釜体的工作，从而方便工作人员对对应釜体内的维修更换操作，完成后维修更换好的釜体正常工作，再对另一个釜体进行维修更换操作，从而使整个过滤器可以不间断的进行水处理工作，不影响工厂的正常水处理工作，在对釜体内部进行维修更换滤袋的操作时，省时省力，有效的提高了工作人员的维修更换滤袋的效率，通过第一框体和第二框体的保护下，使滤袋不会再水流的冲击下破损，从而延长了滤袋的使用寿命，提高了滤袋的使用效果。
权利要求书

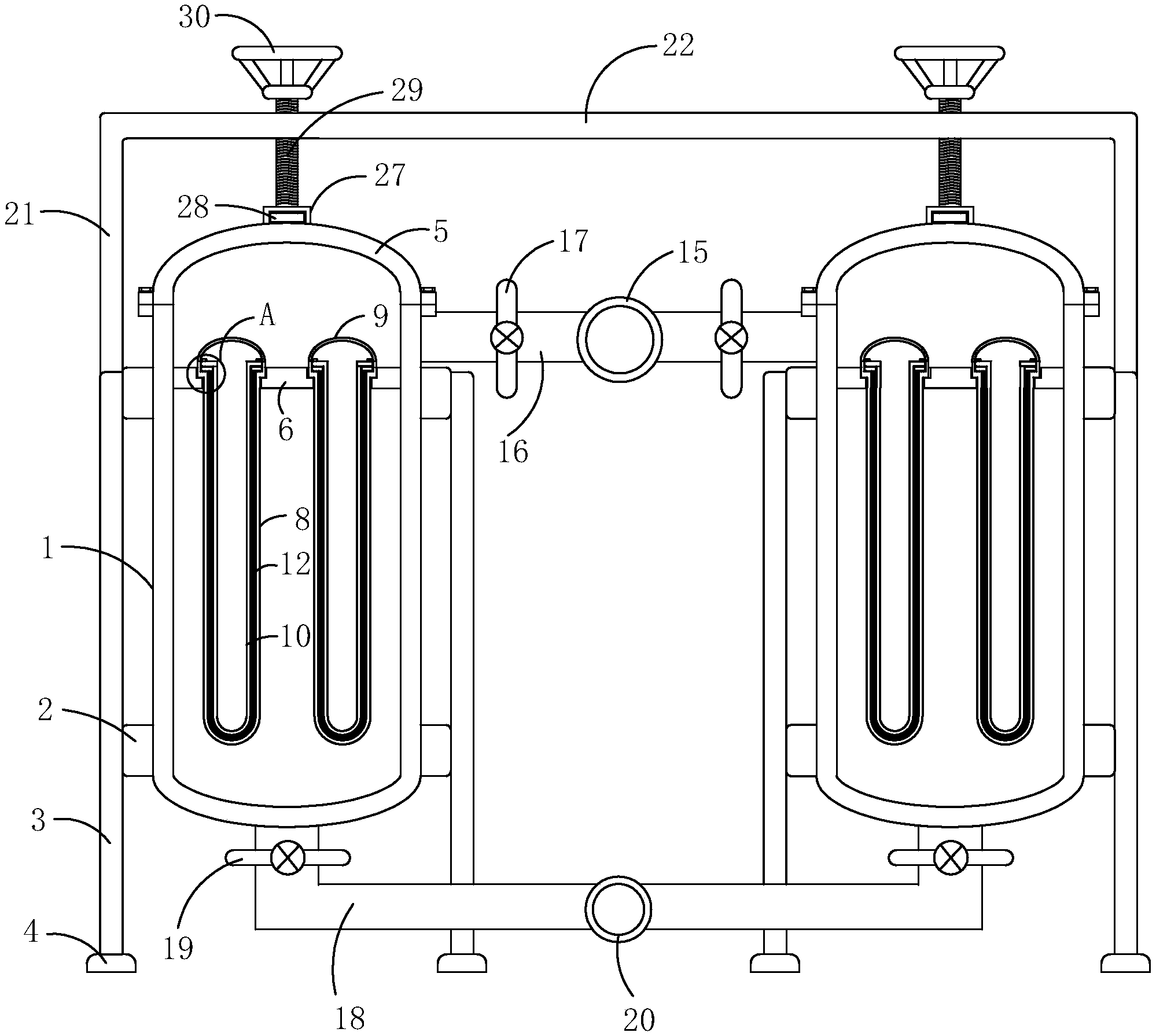

1.一种用于水处理的袋式过滤器，包括两个釜体(1)，其特征在于， 两个所述釜体(1)上均套设有两个环形支撑板(2)，两个所述环形支撑板(2)的外侧壁上共同焊接有三个支撑柱(3)，每个所述支撑柱(3)的下端均焊接有支撑座(4)，两个所述釜体(1)的上端均通过紧固螺栓固定连接有封盖(5)，两个所述封盖(5)的上端均设有升降机构，两个所述釜体(1)的内部均设有过滤机构。
2.根据权利要求1所述的一种用于水处理的袋式过滤器，其特征在于，所述升降机构包括两个焊接在支撑柱(3)上的固定板(21)，两个所述固定板(21)的上端共同焊接有连接板(22)，所述连接板(22)的中部开设有通孔(23)，所述通孔(23)的两端均开设有滑槽(24)，所述通孔(23)的内部对称设有两个滑块(25)，两个所述滑块(25)的两端均焊接有限位块(26)，两个所述限位块(26)的另一端均延伸至滑槽(24)的内部，所述封盖(5)的中部上端焊接有固定块(27)，所述固定块(27)的内部开设有圆形的空腔，所述空腔的内部设有圆板(28)，所述圆板(28)的上端焊接有螺纹杆(29)，所述螺纹杆(29)的上端贯穿固定块(27)和对应的滑块(25)并固定套接有转盘(30)。
3.根据权利要求2所述的一种用于水处理的袋式过滤器，其特征在于，所述螺纹杆(29)与固定块(27)滑动连接，所述螺纹杆(29)与滑块(25)螺纹连接，所述圆板(28)与空腔侧壁滑动连接。
4.根据权利要求1所述的一种用于水处理的袋式过滤器，其特征在于，所述过滤机构包括设置在釜体(1)内的隔板(6)，所述隔板(6)的外侧壁与釜体(1)的内侧壁固定连接，所述隔板(6)的上端开设有四个圆形的凹槽(7)，每个所述凹槽(7)的内部均设有第三环形板(31)，所述第三环形板(31)的下端焊接有第一框体(8)，所述第一框体(8)的下端贯穿隔板(6)并延伸至釜体(1)的内部底端，所述第一框体(8)的内部设有第二框体(10)，所述第二框体(10)的上端焊接有第一环形板(11)，所述第一框体(8)和第二框体(10)之间设有滤袋(12)，所述滤袋(12)的上端固定连接有第二环形板(13)，所述第一环形板(11)的上端设有多个螺栓(14)，每个所述螺栓(14)的下端均贯穿第一环形板(11)、第二环形板(13)并插设在第三环形板(31)的内部，所述滤袋(12)的下端与第一框体(8)贴合，所述滤袋(12)的上端与第二框体(10)贴合。
5.根据权利要求4所述的一种用于水处理的袋式过滤器，其特征在于，每个所述第三环形板(31)的上端均转动连接有把手(9)。
6.根据权利要求4所述的一种用于水处理的袋式过滤器，其特征在于，每个所述第三环形板(31)的外侧壁均与凹槽(7)的内侧壁螺纹连接。
7.根据权利要求1所述的一种用于水处理的袋式过滤器，其特征在于，在隔板(6)上端的所述釜体(1)上连通有支管(16)，两个所述支管(16)上均安装有第一阀门(17)，两个所述支管(16)的另一端共同连通有进水管(15)。
8.根据权利要求1所述的一种用于水处理的袋式过滤器，其特征在于，两个所述釜体(1)的底端均连通有连接管(18)，两个所述连接管(18)上均安装有第二阀门(19)，两个所述连接管(18)的另一端共同连通有出水管(20)。
说明书
一种用于水处理的袋式过滤器
技术领域
本发明涉及水处理技术领域，尤其涉及一种用于水处理的袋式过滤器。
背景技术
水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
现有的一种袋式过滤器可以通过滤袋过滤水源，无需添加任何添加剂，环保安全，还可以通过更换滤袋使延长使用时间，但是现有的袋式过滤器在维修更换滤袋的时候必须停止使用，再通过工作人员对过滤器进行维修更换滤袋，从而影响了工厂水处理的正常工作;现有的过滤器在更换滤袋的时候很不方便，封盖很大，在维修更换滤袋时，移走封盖是一件很耗费精力的事情，从而影响维修工作。
为此，我们提出了一种用于水处理的袋式过滤器。
发明内容
本发明的目的是为了解决现有技术中在维修过滤器时停止过滤器影响工厂水处理工作和的维修更换过滤器滤袋不方便的问题，而提出的一种用于水处理的袋式过滤器。
为了实现上述目的，本发明采用了如下技术方案：
一种用于水处理的袋式过滤器，包括两个釜体，两个所述釜体上均套设有两个环形支撑板，两个所述环形支撑板的外侧壁上共同焊接有三个支撑柱，每个所述支撑柱的下端均焊接有支撑座，两个所述釜体的上端均通过紧固螺栓固定连接有封盖，两个所述封盖的上端均设有升降机构，两个所述釜体的内部均设有过滤机构。
在上述的用于水处理的袋式过滤器中，所述升降机构包括两个焊接在支撑柱上的固定板，两个所述固定板的上端共同焊接有连接板，所述连接板的中部开设有通孔，所述通孔的两端均开设有滑槽，所述通孔的内部对称设有两个滑块，两个所述滑块的两端均焊接有限位块，两个所述限位块的另一端均延伸至滑槽的内部，所述封盖的中部上端焊接有固定块，所述固定块的内部开设有圆形的空腔，所述空腔的内部设有圆板，所述圆板的上端焊接有螺纹杆，所述螺纹杆的上端贯穿固定块和对应的滑块并固定套接有转盘。
在上述的用于水处理的袋式过滤器中，所述螺纹杆与固定块滑动连接，所述螺纹杆与滑块螺纹连接，所述圆板与空腔侧壁滑动连接。
在上述的用于水处理的袋式过滤器中，所述过滤机构包括设置在釜体内的隔板，所述隔板的外侧壁与釜体的内侧壁固定连接，所述隔板的上端开设有四个圆形的凹槽，每个所述凹槽的内部均设有第三环形板，所述第三环形板的下端焊接有第一框体，所述第一框体的下端贯穿隔板并延伸至釜体的内部底端，所述第一框体的内部设有第二框体，所述第二框体的上端焊接有第一环形板，所述第一框体和第二框体之间设有滤袋，所述滤袋的上端固定连接有第二环形板，所述第一环形板的上端设有多个螺栓，每个所述螺栓的下端均贯穿第一环形板、第二环形板并插设在第三环形板的内部，所述滤袋的下端与第一框体贴合，所述滤袋的上端与第二框体贴合。
在上述的用于水处理的袋式过滤器中，每个所述第三环形板的上端均转动连接有把手。
在上述的用于水处理的袋式过滤器中，每个所述第三环形板的外侧壁均与凹槽的内侧壁螺纹连接。
在上述的用于水处理的袋式过滤器中，在隔板上端的所述釜体上连通有支管，两个所述支管上均安装有第一阀门，两个所述支管的另一端共同连通有进水管。
在上述的用于水处理的袋式过滤器中，两个所述釜体的底端均连通有连接管，两个所述连接管上均安装有第二阀门，两个所述连接管的另一端共同连通有出水管。
与现有的技术相比，本用于水处理的袋式过滤器的优点在于：
1、本发明在需要对釜体内进行维修更换滤袋时，可以停止其中一个釜体的工作，关闭对应釜体上第一阀门和第二阀门，从而使对应的釜体停止工作，从而方便工作人员对釜体内的维修更换操作，完成后维修更换好的釜体正常工作，再对另一个釜体进行维修更换操作，从而使整个过滤器可以不间断的进行水处理工作，不影响工厂的正常水处理工作。
2、在对釜体内部进行维修更换滤袋的操作时，先关闭对应的第一阀门和第二阀门，取走紧固螺栓，使封盖与釜体不再紧密连接，旋转转盘，使封盖上升远离釜体，移动封盖至两个釜体之间的位置，从而使釜体上的开口完全暴露，从而方便工作人员对釜体内进行维修和更换滤网的操作，省时省力，有效的提高了工作人员的维修更换滤袋的效率;
3、通过第一框体和第二框体的保护下，使滤袋不会再水流的冲击下破损，从而延长了滤袋的使用寿命，在第一框架和第二框架的扩张下，使滤袋完全扩张，从而使滤袋可以充分使用。
综上所述，本发明在需要对釜体内进行维修更换滤袋时，可以停止其中一个釜体的工作，从而方便工作人员对对应釜体内的维修更换操作，完成后维修更换好的釜体正常工作，再对另一个釜体进行维修更换操作，从而使整个过滤器可以不间断的进行水处理工作，不影响工厂的正常水处理工作，在对釜体内部进行维修更换滤袋的操作时，省时省力，有效的提高了工作人员的维修更换滤袋的效率，通过第一框体和第二框体的保护下，使滤袋不会再水流的冲击下破损，从而延长了滤袋的使用寿命，提高了滤袋的使用效果。
