申请日2018.07.09
公开(公告)日2018.11.13
IPC分类号C02F9/14
摘要
本发明公开了一种组合式污水处理装置，包括底座，所述底座的上表面从左到右依次设有澄清化泥箱、过滤箱、厌氧‑好氧处理箱和曝气机，所述澄清化泥箱的下端对称设有多个支撑装置，所述澄清化泥箱上开设有污水进口和观察口，所述澄清化泥箱内通过挡板分为第一澄清区和第二澄清区，所述挡板上开设有溢水口，所述第二澄清区内设有放置区，所述放置区内放置有潜水泵，所述潜水泵上设有进水弯管和送污水管，所述过滤箱内从左到右依次竖直安装有活性炭层和超滤膜层。优点在于：本发明的装置较少，将好氧反应装置、厌氧反应装置、消毒装置结合入同一装置内，减少占地面积，降低土地成本，同时减少了需要购置的装置，降低生产成本。
权利要求书

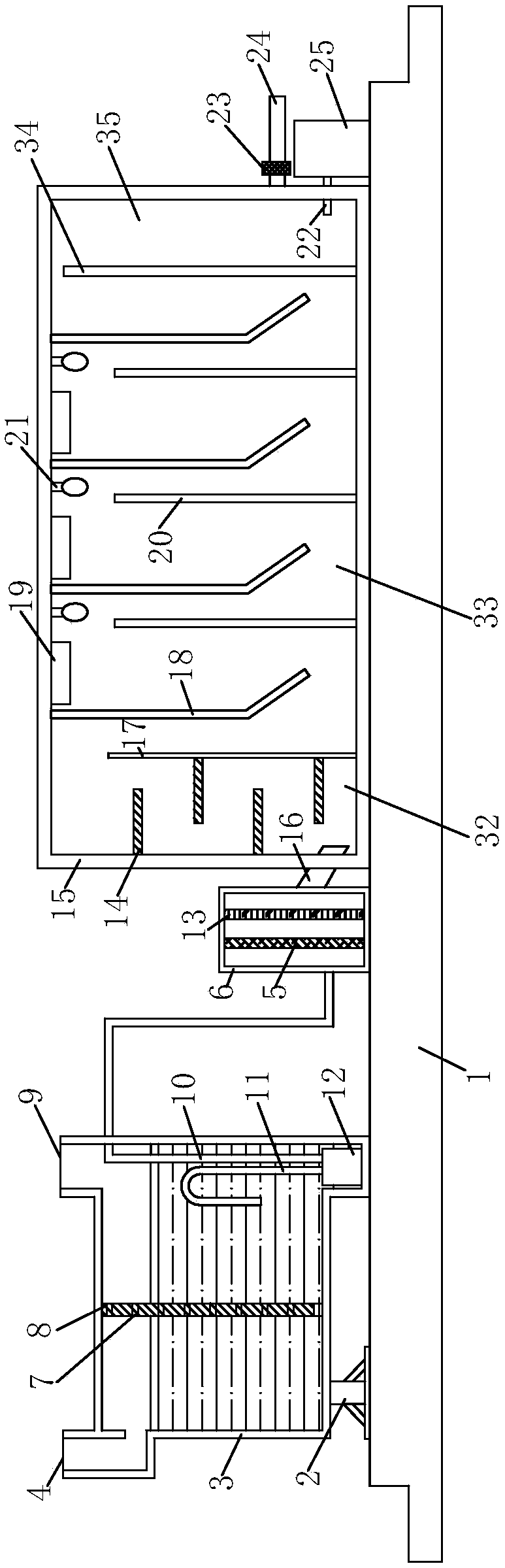

1.一种组合式污水处理装置，包括底座(1)，其特征在于：所述底座(1)的上表面从左到右依次设有澄清化泥箱(3)、过滤箱(6)、厌氧-好氧处理箱(15)和曝气机(25)，所述澄清化泥箱(3)的下端对称设有多个支撑装置(2)，所述澄清化泥箱(3)上开设有污水进口(4)和观察口(9)，所述澄清化泥箱(3)内通过挡板(8)分为第一澄清区(31)和第二澄清区(30)，所述挡板(8)上开设有溢水口(7)，所述第二澄清区(30)内设有放置区(29)，所述放置区(29)内放置有潜水泵(12)，所述潜水泵(12)上设有进水弯管(11)和送污水管(10)，且进水弯管(11)位于第二澄清区(30)内，且送污水管(10)的一端贯穿澄清化泥箱(3)并延伸至过滤箱(6)内，所述过滤箱(6)内从左到右依次竖直安装有活性炭层(5)和超滤膜层(13)，所述过滤箱(6)远离送污水管(10)的一侧连通有出水斜管(16)，且出水斜管(16)的一端延伸至厌氧-好氧处理箱(15)内，所述厌氧-好氧处理箱(15)内通过第一隔板(17)和第二隔板(34)从左到右依次分为厌氧区(32)、折流水解反应区(33)和好氧区(35)，所述厌氧区(32)的竖直方向上交错设有若干隔水板(14)，所述折流水解反应区(33)内通过依次间隔设置的上折流板(18)和下折流板(20)在水流方向形成依次串联的隔室，所述厌氧-好氧处理箱(15)的侧壁上连通有排水管(24)，所述排水管(24)上安装有阀门(23)，所述曝气机(25)上连通有进气管(22)，且进气管(22)贯穿厌氧-好氧处理箱(15)并延伸至好氧区(35)内。
2.根据权利要求1所述的一种组合式污水处理装置，其特征在于：所述折流水解反应区(33)的内顶壁上对称安装有多个紫外线灯(21)和多个活性炭纤维毡(19)，且每个活性炭纤维毡(19)上均涂覆有二氧化钛。
3.根据权利要求1所述的一种组合式污水处理装置，其特征在于：所述支撑装置(2)由支板(26)、支撑杆(28)和加强杆(27)组成，所述底座(1)的上表面放置有支板(26)，所述支板(26)上焊接有支撑杆(28)，且支撑杆(28)的上端焊接在澄清化泥箱(3)的下表面，所述支板(26)的上表面对称焊接有两根加强杆(27)，且加强杆(27)的上端焊接在支撑杆(28)的侧壁上。
4.根据权利要求2所述的一种组合式污水处理装置，其特征在于：所述折流水解反应区(33)的内底壁上设有微生物固体。
5.根据权利要求1所述的一种组合式污水处理装置，其特征在于：所述厌氧-好氧处理箱(15)的一侧侧壁上与第一隔板(17)的侧壁上均对称焊接有多个隔水板(14)，且隔水板(14)的长度小于厌氧-好氧处理箱(15)到第一隔板(17)之间的距离。
6.根据权利要求5所述的一种组合式污水处理装置，其特征在于：所述出水斜管(16)远离过滤箱(6)的一端延伸至厌氧-好氧处理箱(15)内，且出水斜管(16)的管口处低于最下端的隔水板(14)。
7.根据权利要求1所述的一种组合式污水处理装置，其特征在于：所述上折流板(18)的上端与厌氧-好氧处理箱(15)的内顶壁连接，所述下折流板(20)的下端与厌氧-好氧处理箱(15)的内底壁连接。
8.根据权利要求7所述的一种组合式污水处理装置，其特征在于：所述上折流板(18)的由竖板和倾斜板组成，所述竖板固定连接在厌氧-好氧处理箱(15)的内顶壁上，所述倾斜板设置在竖板的下端，且竖板与倾斜板采用一体成型结构，且倾斜板与竖板之间的角度在120°～145°之间。
说明书
一种组合式污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种组合式污水处理装置。
背景技术
人类进行水处理的方式已经有相当多年历史，水处理的方式包括物理处理和化学处理，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水，另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得，化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除，净水设备，简单来说就是生产净水的设备，而净水又被我们广泛用于：生活饮用、化工、医疗、养殖、种植、食品、饮料等。
而现有的污水处理装置结构复杂，需要沉淀池、粗滤装置、细滤装置、好氧反应装置、厌氧反应装置、消毒装置等，装置多且复杂，需要购置的装置多则一定程度上提高了污水净化成本，同时装置多则占地面积大，增加了土地成本，进一步增加了成本。
为此，我们提出一种组合式污水处理装置来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中现有的污水处理装置机器多，污水净化成本高，占地面积大，增加了土地成本的问题，而提出的一种组合式污水处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种组合式污水处理装置，包括底座，所述底座的上表面从左到右依次设有澄清化泥箱、过滤箱、厌氧-好氧处理箱和曝气机，所述澄清化泥箱的下端对称设有多个支撑装置，所述澄清化泥箱上开设有污水进口和观察口，所述澄清化泥箱内通过挡板分为第一澄清区和第二澄清区，所述挡板上开设有溢水口，所述第二澄清区内设有放置区，所述放置区内放置有潜水泵，所述潜水泵上设有进水弯管和送污水管，且进水弯管位于第二澄清区内，且送污水管的一端贯穿澄清化泥箱并延伸至过滤箱内，所述过滤箱内从左到右依次竖直安装有活性炭层和超滤膜层，所述过滤箱远离送污水管的一侧连通有出水斜管，且出水斜管的一端延伸至厌氧-好氧处理箱内，所述厌氧-好氧处理箱内通过第一隔板和第二隔板从左到右依次分为厌氧区、折流水解反应区和好氧区，所述厌氧区的竖直方向上交错设有若干隔水板，所述折流水解反应区内通过依次间隔设置的上折流板和下折流板在水流方向形成依次串联的隔室，所述厌氧-好氧处理箱的侧壁上连通有排水管，所述排水管上安装有阀门，所述曝气机上连通有进气管，且进气管贯穿厌氧-好氧处理箱并延伸至好氧区内。
在上述的组合式污水处理装置中，所述折流水解反应区的内顶壁上对称安装有多个紫外线灯和多个活性炭纤维毡，且每个活性炭纤维毡上均涂覆有二氧化钛。
在上述的组合式污水处理装置中，所述支撑装置由支板、支撑杆和加强杆组成，所述底座的上表面放置有支板，所述支板上焊接有支撑杆，且支撑杆的上端焊接在澄清化泥箱的下表面，所述支板的上表面对称焊接有两根加强杆，且加强杆的上端焊接在支撑杆的侧壁上。
在上述的组合式污水处理装置中，所述折流水解反应区的内底壁上设有微生物固体。
在上述的组合式污水处理装置中，所述厌氧-好氧处理箱的一侧侧壁上与第一隔板的侧壁上均对称焊接有多个隔水板，且隔水板的长度小于厌氧-好氧处理箱到第一隔板之间的距离。
在上述的组合式污水处理装置中，所述出水斜管远离过滤箱的一端延伸至厌氧-好氧处理箱内，且出水斜管的管口处低于最下端的隔水板。
在上述的组合式污水处理装置中，所述上折流板的上端与厌氧-好氧处理箱的内顶壁连接，所述下折流板的下端与厌氧-好氧处理箱的内底壁连接。
在上述的组合式污水处理装置中，所述上折流板的由竖板和倾斜板组成，所述竖板固定连接在厌氧-好氧处理箱的内顶壁上，所述倾斜板设置在竖板的下端，且竖板与倾斜板采用一体成型结构，且倾斜板与竖板之间的角度在120°～145°之间。
与现有的技术相比，本发明的有益效果为：
1、通过澄清化泥箱对污水进行静置初处理，污水在第一澄清区内沉淀，上清液则通过档板上的溢水口进入第二澄清区内，大块污泥无法通过溢水口进入第二澄清区内，则能够对污水进行初次净化，降低水体内污泥的密度。
2、通过潜水泵、进水弯管、送污水管将第二澄清区内的上清液导入过滤箱内，过滤箱内的活性炭层和超滤膜层对污水进行过滤，活性炭层能够过滤大分子固体颗粒和胶体，超滤膜层过滤水流中未被过滤的细菌、胶体、铁锈、悬浮物、泥沙以及大分子有机物，对水体进行进一步过滤。
3、隔水板能够降低水体的流速，使其平缓的进入折流水解反应区内，同时也能够保证水体从上端进入折流水解反应区内，与上折流板进行充分的接触。
4、折流水解反应区内的上折流板和下折流板使得水流在折流水解反应区内沿上下折流板做上下流动，借助于处理过程中折流水解反应区内的微生物固体在各个隔室内做上下膨胀和沉淀运动，而整个折流水解反应区内的水流以较慢的速度做水平流动，由于污水在上折流板和下折流板的作用下，水流绕上下折流板流动而使水流在折流式水解反应器内的流径的总长度增加，再加之上折流板和下折流板的阻挡以及污泥的沉降作用，生物固体被有效地截留在折流水解反应区内。
5、折流水解反应区内的紫外线灯和活性炭纤维毡对水流进行消毒和吸附小分子物质，活性炭纤维毡上涂覆有二氧化钛，二氧化钛具有很好的紫外线掩蔽作用，保护活性炭纤维毡不被紫外线损害，且不影响紫外线的消毒作用。
6、曝气机和进气管对好氧区内水体充入氧气，除去污水中的铁和锰，同时降解水体中的有机物。
综上所述，本发明的装置较少，将好氧反应装置、厌氧反应装置、消毒装置结合入同一装置内，减少占地面积，降低土地成本，同时减少了需要购置的装置，降低生产成本。
