申请日2018.07.09
公开(公告)日2018.11.13
IPC分类号C02F9/06; C02F103/04
摘要

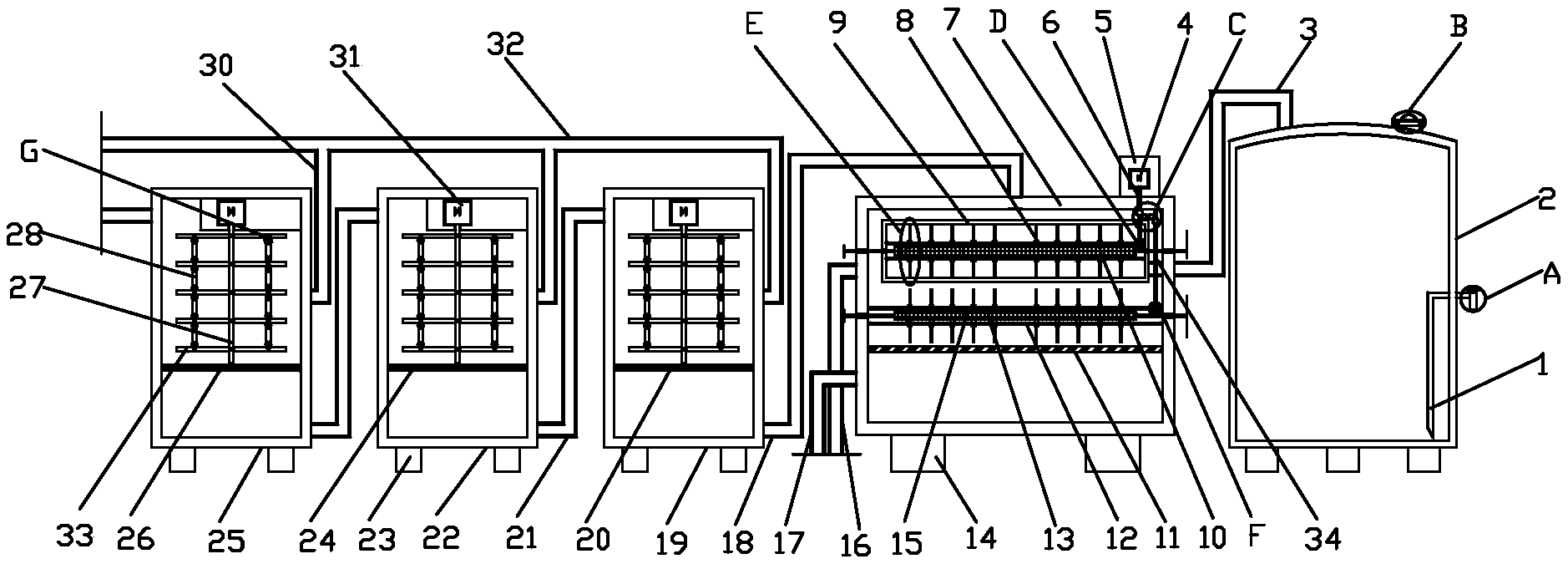

发明提出了一种多级反渗透去离子水处理装置，包括除杂机构、去离子机构和存储机构，所述去离子机构设置在除杂机构和存储机构的中间，所述除杂机构包括一级除杂机构、二级除杂机构和三级除杂机构，所述一级除杂机构、二级除杂机构和三级除杂机构的一侧的上端均连接有第三连通管，所述一级除杂机构和二级除杂机构一侧的下端均连接有第一连通管，所述三级除杂机构一侧的下端连接有第四连通管，所述第四连通管与去离子机构连接，所述去离子机构的一侧连接有第二连通管，所述第二连通管与存储机构连接，多个所述第三连通管的上端连接有回收管，所述一级除杂机构内安装有活性炭过滤层，所述二级除杂机构内安装有一级反渗透层。
权利要求书
1.一种多级反渗透去离子水处理装置，包括除杂机构、去离子机构和存储机构，所述去离子机构设置在除杂机构和存储机构的中间，其特征在于：所述除杂机构包括一级除杂机构、二级除杂机构和三级除杂机构，所述一级除杂机构、二级除杂机构和三级除杂机构的一侧的上端均连接有第三连通管，所述一级除杂机构和二级除杂机构一侧的下端均连接有第一连通管，所述三级除杂机构一侧的下端连接有第四连通管，所述第四连通管与去离子机构连接，所述去离子机构的一侧连接有第二连通管，所述第二连通管与存储机构连接，多个所述第三连通管的上端连接有回收管，所述一级除杂机构内安装有活性炭过滤层，所述二级除杂机构内安装有一级反渗透层，所述三级除杂机构内安装有二级反渗透层，所述一级除杂机构、二级除杂机构和三级除杂机构内均安装有混合机构，所述一级除杂机构包括一级除杂罐，所述二级除杂机构包括二级除杂罐，所述三级除杂机构包括三级除杂罐，所述一级除杂罐、二级除杂罐和三级除杂罐的底部固定连接有除杂底座。
2.根据权利要求所述的一种多级反渗透去离子水处理装置，其特征在于：所述混合机构包括驱动轴，和第一电机，所述第一电机的驱动端与驱动轴转动连接，所述驱动轴上固定套接有多个横轴，两个所述横轴之间连接有多个连接轴，所述连接轴的两端均设置有连接机构，所述连接轴通过连接机构与横轴连接。
3.第一电机通过驱动端带动驱动轴转动，驱动轴的转动将会带动固定套接在上面的各个横轴转动，横轴在转动的过程中会带动各个连接轴的转动，使得内部的水资源均能与活性炭过滤层接触，实现对水资源的过滤相应的除杂处理。
4.根据权利要求所述的一种多级反渗透去离子水处理装置，其特征在于：所述连接机构包括转动块和螺纹轴，所述转动块与连接轴转动连接，所述螺纹轴螺纹插设在连接轴内，所述螺纹轴螺纹穿过转动块，所述转动块与横轴螺纹连接。
5.根据权利要求所述的一种多级反渗透去离子水处理装置，其特征在于：所述去离子机构包括去离子罐，所述去离子罐的底部固定连接有多个去离子底座，所述去离子罐内设置有一级电极腔和二级电极腔，所述一级电极腔设置在二级电极腔内，所述一级电极腔包括第一离子渗透层和一级电极棒，所述一级电极棒安装在第一离子渗透层内，所述一级电极棒上套接有多个活动套，所述活动套上连接有多个混合轴，所述从动齿轮轴的内壁上啮合连接有从动齿轮轴，所述一级电极棒的上方安装有第一主动齿轮轴，所述第一主动齿轮轴与从动齿轮轴的内壁也啮合连接，所述二级电极腔内安装有第二离子渗透层和二级电极棒，所述二级电极棒上也套接有多个活动套且也连接有多个混合轴，所述一级电极棒的两侧分别安装有第二主动齿轮轴和从动齿轮轴，所述第二主动齿轮轴和从动齿轮轴均与活动套的内壁啮合连接，所述第一主动齿轮轴的两端与第一离子渗透层转动连接，所述第二主动齿轮轴的两端与去离子罐的内壁转动连接，所述去离子罐的一侧连接有第一回收管道和第二回收管道，所述第一回收管道安装在第二离子渗透层的上方，所述第二回收管道安装在第一回收管道的下方，所述去离子罐内安装有驱动机构，所述驱动机构与第一主动齿轮轴、第二主动齿轮轴连接。
6.根据权利要求所述的一种多级反渗透去离子水处理装置，其特征在于：所述驱动机构包括驱动蜗杆、联动轴和从动蜗杆，所述去离子罐上安装有电机箱，所述电机箱内安装有第二电机，所述第二电机的驱动端与驱动蜗杆转动连接，所述驱动蜗杆插设在去离子罐和第一离子渗透层内，所述驱动蜗杆上套接有第三锥齿轮，所述第一主动齿轮轴上套接有一级蜗轮，所述驱动蜗杆的下端与一级蜗轮啮合连接，所述联动轴转动连接在从动蜗杆的一侧，所述从动蜗杆转动连接在去离子罐的内壁上，所述联动轴上套接有第四锥齿轮和第二锥齿轮，所述第四锥齿轮与第三锥齿轮啮合连接，所述从动蜗杆上套接有第一锥齿轮，所述第一锥齿轮与第二锥齿轮啮合连接，所述第二主动齿轮轴上套接有二级蜗轮，所述第四锥齿轮的下端与二级蜗轮啮合连接。
7.根据权利要求所述的一种多级反渗透去离子水处理装置，其特征在于：所述存储机构包括存储罐，所述存储罐的一侧连接有输出管，所述输出管的一端固定安装有水龙头，所述存储罐的上端开设有连接口，所述连接口上卡接有密封盖，所述密封盖螺纹套接在连接口上。
8.根据权利要求所述的一种多级反渗透去离子水处理装置，其特征在于：所述连接口上开设有密封槽，所述密封盖上固定连接有与密封槽对应的环形圈，所述环形圈插设在密封槽内，所述密封槽内填充有密封液。
说明书
一种多级反渗透去离子水处理装置
技术领域
本发明涉及水处理设备技术领域，具体涉及一种多级反渗透去离子水处理装置。
背景技术
纯水是具有一定结构的液体，虽然它没有刚性，但它比气态水分子的排列有规则得多，在液态水中，水的分子并不是以单个分子形式存在，而是有若干个分子以氢键缔合形成水分子簇( H2O)，因此水分子的取向和运动都将受到周围其他水分子的明显影响，纯水指的是不含杂质的H2O，从学术角度讲，纯水又名高纯水，是指化学纯度极高的水，其主要应用在生物、 化学化工、冶金、宇航、电力等领域，但其对水质纯度要求相当高，所以一般应用最普遍的还是电子工业。
现有许多对水进行处理的手段，一般采用的步骤首先除杂，然后再处理水中微小颗粒物质，一般都是在水处理厂对水进行处理，水处理厂由于需要处理的水资源较多，设备庞大，造成对水的处理线比较长，对于一些需要高纯度水的工厂而言，一般水处理厂处理后的水还需要再次进行提纯处理，从外部购买的纯水短期成本较低，但是对于工厂而言，长期的成本较为高昂，且不能保证购买来的纯水质量。
发明内容
基于上述问题，本发明目的在于提供一种可以自助高效的对水资源进行提纯的，采用多级的反渗透和去离子技术的水循环处理装置。
针对以上问题，提供了如下技术方案：一种多级反渗透去离子水处理装置，包括除杂机构、去离子机构和存储机构，所述去离子机构设置在除杂机构和存储机构的中间，所述除杂机构包括一级除杂机构、二级除杂机构和三级除杂机构，所述一级除杂机构、二级除杂机构和三级除杂机构的一侧的上端均连接有第三连通管，所述一级除杂机构和二级除杂机构一侧的下端均连接有第一连通管，所述三级除杂机构一侧的下端连接有第四连通管，所述第四连通管与去离子机构连接，所述去离子机构的一侧连接有第二连通管，所述第二连通管与存储机构连接，多个所述第三连通管的上端连接有回收管，所述一级除杂机构内安装有活性炭过滤层，所述二级除杂机构内安装有一级反渗透层，所述三级除杂机构内安装有二级反渗透层，所述一级除杂机构、二级除杂机构和三级除杂机构内均安装有混合机构，所述一级除杂机构包括一级除杂罐，所述二级除杂机构包括二级除杂罐，所述三级除杂机构包括三级除杂罐，所述一级除杂罐、二级除杂罐和三级除杂罐的底部固定连接有除杂底座。
上述结构中，水资源从一级除杂罐输入，经过活性炭过滤层过滤大分子杂质，然后流通到二级除杂罐中，经过一级反渗透层进行第一次的反渗透除杂操作，然后再通入到三级除杂罐内，经过第二次的反渗透除杂操作，其中一级除杂罐、二级除杂罐和三级除杂罐内均安装有混合装置，由于增加了水流速度，从而加速的与过滤结构的接触幅度，从而加速除杂操作，最终处理过后的水资源通入到去离子机构内，去除水溶液中的离子，得到纯水，纯水将会被存储机构存储起来，其中每一级别都有回收的结构，其中可以得到带有离子成分的可饮用水。
本发明进一步设置为，所述混合机构包括驱动轴，和第一电机，所述第一电机的驱动端与驱动轴转动连接，所述驱动轴上固定套接有多个横轴，两个所述横轴之间连接有多个连接轴，所述连接轴的两端均设置有连接机构，所述连接轴通过连接机构与横轴连接。
采用上述结构，第一电机通过驱动端带动驱动轴转动，驱动轴的转动将会带动固定套接在上面的各个横轴转动，横轴在转动的过程中会带动各个连接轴的转动，使得内部的水资源均能与活性炭过滤层接触，实现对水资源的过滤相应的除杂处理。
本发明进一步设置为，所述连接机构包括转动块和螺纹轴，所述转动块与连接轴转动连接，所述螺纹轴螺纹插设在连接轴内，所述螺纹轴螺纹穿过转动块，所述转动块与横轴螺纹连接。
采用上述结构，工作人员转动转动块，转动块的转动可以将螺纹轴从连接轴内转出，从而可以将螺纹轴与横轴的螺纹连接，从而实现连接轴与横轴的螺纹连接，灵活的连接方式，便于设备的安装和维修。
本发明进一步设置为，所述去离子机构包括去离子罐，所述去离子罐的底部固定连接有多个去离子底座，所述去离子罐内设置有一级电极腔和二级电极腔，所述一级电极腔设置在二级电极腔内，所述一级电极腔包括第一离子渗透层和一级电极棒，所述一级电极棒安装在第一离子渗透层内，所述一级电极棒上套接有多个活动套，所述活动套上连接有多个混合轴，所述从动齿轮轴的内壁上啮合连接有从动齿轮轴，所述一级电极棒的上方安装有第一主动齿轮轴，所述第一主动齿轮轴与从动齿轮轴的内壁也啮合连接，所述二级电极腔内安装有第二离子渗透层和二级电极棒，所述二级电极棒上也套接有多个活动套且也连接有多个混合轴，所述一级电极棒的两侧分别安装有第二主动齿轮轴和从动齿轮轴，所述第二主动齿轮轴和从动齿轮轴均与活动套的内壁啮合连接，所述第一主动齿轮轴的两端与第一离子渗透层转动连接，所述第二主动齿轮轴的两端与去离子罐的内壁转动连接，所述去离子罐的一侧连接有第一回收管道和第二回收管道，所述第一回收管道安装在第二离子渗透层的上方，所述第二回收管道安装在第一回收管道的下方，所述去离子罐内安装有驱动机构，所述驱动机构与第一主动齿轮轴、第二主动齿轮轴连接。
采用上述结构，通过对二级电极棒和一级电极棒通电，使得一级电极腔和二级电极腔内分隔处阴极和阳极，水资源中的离子将会受到阴极和阳极的吸引，驱动机构带动第一主动齿轮轴和第二主动齿轮轴的转动，第一主动齿轮轴和第二主动齿轮轴的转动将会带动各个活动套转动，活动套带动混合轴转动，增加水资源的流速，从而使得离子与水分子分离更加迅速，水资源首先进入二级电极腔，离子将会透过第二离子渗透层，经过第一回收管道排出，而水分子则会通过第一离子渗透层，在一级电极棒的作用下，使得离子和水分子再次分开，进行第二次的分离，将第一离子渗透层内的离子驱除，可以通过第一回收管道输出，其中第二连通管与第一离子渗透层连接，最后得到的纯水通过第二连通管输出。
本发明进一步设置为，所述驱动机构包括驱动蜗杆、联动轴和从动蜗杆，所述去离子罐上安装有电机箱，所述电机箱内安装有第二电机，所述第二电机的驱动端与驱动蜗杆转动连接，所述驱动蜗杆插设在去离子罐和第一离子渗透层内，所述驱动蜗杆上套接有第三锥齿轮，所述第一主动齿轮轴上套接有一级蜗轮，所述驱动蜗杆的下端与一级蜗轮啮合连接，所述联动轴转动连接在从动蜗杆的一侧，所述从动蜗杆转动连接在去离子罐的内壁上，所述联动轴上套接有第四锥齿轮和第二锥齿轮，所述第四锥齿轮与第三锥齿轮啮合连接，所述从动蜗杆上套接有第一锥齿轮，所述第一锥齿轮与第二锥齿轮啮合连接，所述第二主动齿轮轴上套接有二级蜗轮，所述第四锥齿轮的下端与二级蜗轮啮合连接。
采用上述结构，第二电机通过驱动端带动驱动蜗杆转动，驱动蜗杆带动第三锥齿轮转动，第三锥齿轮带动第四锥齿轮转动，第四锥齿轮通过联动轴带动第二锥齿轮转动，第二锥齿轮带动第一锥齿轮转动，从而第一锥齿轮带动从动蜗杆转动，从动蜗杆的转动将会通过二级蜗轮带动第二主动齿轮轴转动，从而第二主动齿轮轴的转动带动相应的啮合连接的活动套转动，输出管中驱动蜗杆的转动还会通过一级蜗轮带动第一主动齿轮轴转动，第一主动齿轮轴带动相应的啮合连接的活动套的转动，从而实现对内部反应过滤的加速。
本发明进一步设置为，所述存储机构包括存储罐，所述存储罐的一侧连接有输出管，所述输出管的一端固定安装有水龙头，所述存储罐的上端开设有连接口，所述连接口上卡接有密封盖，所述密封盖螺纹套接在连接口上。
采用上述结构，工作人员可以通过水龙头检查内部经过处理的纯水的质量，纯水可以通过连接口统一输出，密封盖起到密封的作用。
本发明进一步设置为，所述连接口上开设有密封槽，所述密封盖上固定连接有与密封槽对应的环形圈，所述环形圈插设在密封槽内，所述密封槽内填充有密封液。
采用上述结构，通过密封液密封，保证密封盖良好的密封效果，避免螺纹连接的不稳，液体密封能够有效的避免环境中的杂质进入到存储罐内。
本发明的有益效果：相比传统的水处理装置，能够更加充分的对水中的杂质进行处理，能够过滤微小颗粒物质，通过反渗透的方式，能够得到更加纯净的水资源，同时还配备有去离子机构，能够去除水资源中的离子成分，得到工业标准的纯水，由于各个初级级别中均有回收的管道，从而无论是工业级别的纯水还是可以饮用的离子水，均可以得到，且结构简单，体积较小，对水的处理过程成流水线的形式，非常适用于需要多种水资源的场所。
