申请日2018.07.09
公开(公告)日2018.11.20
IPC分类号E03B1/04; E03C1/122; E03F5/22; B01D29/58
摘要
本发明属于生活废水处理和二次利用装置技术领域，具体涉及一种生活废水粗效过滤储存和二次利用装置，包括容器、过滤装置和抽水水管，过滤装置和抽水水管均设置在容器内，过滤装置包括第二过滤桶和第一过滤桶，第二过滤桶与第一过滤桶套接，并位于第一过滤桶内，第二过滤桶和第一过滤桶上部均为过滤空间，下部均为搁置空间，污水通过滤桶上部进行过滤，过滤后的杂质落入滤桶下部搁置。本装置包含外置的过滤器和自动控制微型水泵，可将过滤后的废水提升到抽水马桶储水箱内。本装置可增设于现有的生活污水排水管道上，也可以在新建房屋时统筹设计优化采用。特别适用于较为缺水的地区和给排水尚未配套的农村地区。
权利要求书

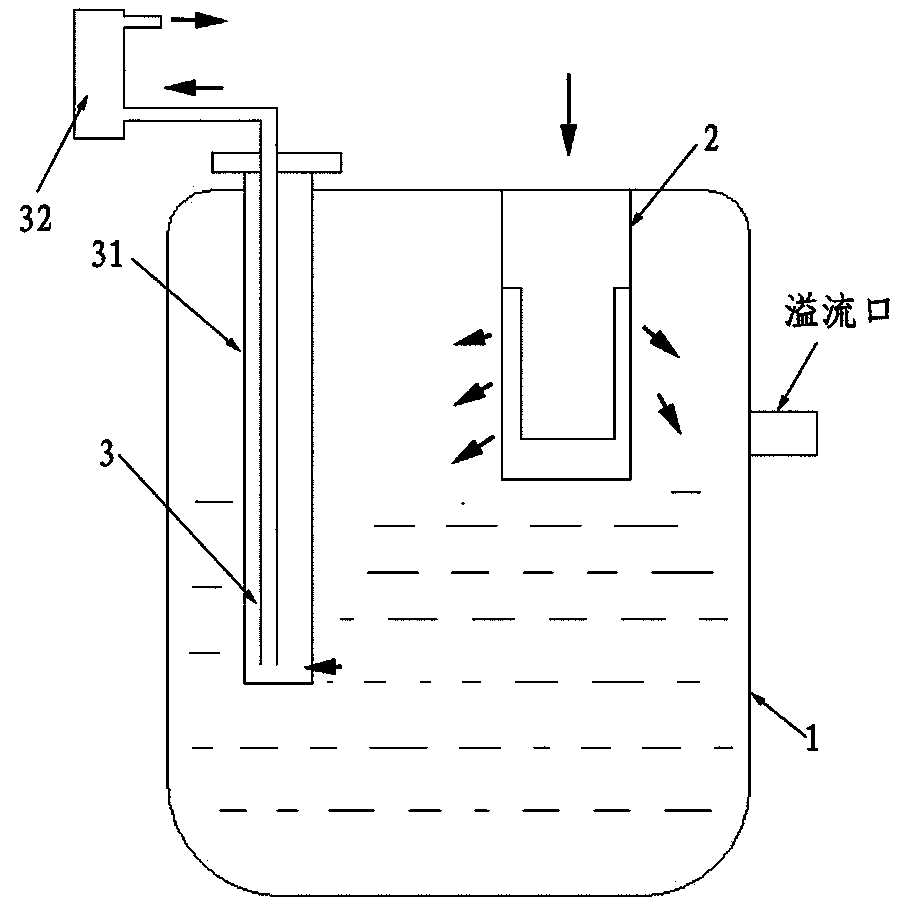

1.一种生活废水粗效过滤储存和二次利用装置，包括容器(1)、过滤装置(2)、抽水水管(3)、外置抽水装置(32)和出入水接口，过滤装置(2)和抽水水管(3)均设置在容器(1)内，其特征在于：所述过滤装置(2)包括第二过滤桶(21)和第一过滤桶(22)，所述第二过滤桶(21)与第一过滤桶(22)套接，并位于第一过滤桶(22)内，所述第二过滤桶(21)和第一过滤桶(22)上部均为过滤空间，下部均为搁置空间，污水通过滤桶上部进行过滤，过滤后的杂质落入滤桶下部搁置。
2.根据权利要求1所述的一种生活废水粗效过滤储存和二次利用装置，其特征在于：还包括连接筒(31)，所述连接筒(31)设置在容器(1)内，所述连接筒(31)筒壁上设有通孔，所述抽水水管(3)位于连接筒(31)内。
3.根据权利要求2所述的一种生活废水粗效过滤储存和二次利用装置，其特征在于：所述连接筒(31)上设有与容器(1)搭接的外沿(33)。
4.根据权利要求2所述的一种生活废水粗效过滤储存和二次利用装置，其特征在于：所述第一插孔(11)处设有第一盖体(13)，所述第一盖体(13)与第一插孔(11)联接。
5.根据权利要求1所述的一种生活废水粗效过滤储存和二次利用装置，其特征在于：所述容器(1)上设有第二插孔(12)，过滤装置(2)穿过该第二插孔(12)伸入容器(1)内。
6.根据权利要求5所述的一种生活废水粗效过滤储存和二次利用装置，其特征在于：所述第一过滤桶(22)上设有与容器(1)搭接的支撑沿(23)。
7.根据权利要求5所述的一种生活废水粗效过滤储存和二次利用装置，其特征在于：所述第二插孔(12)处设有第二盖体(14)，所述第二盖体(14)与第二插孔(12)联接。
8.根据权利要求7所述的一种生活废水粗效过滤储存和二次利用装置，其特征在于：所述抽水水管(3)联通有水泵(32)，水泵(32)采用微型压差自动控制水泵，所述水泵(32)与抽水水管(3)联通处设有过滤器，所述第二盖体(14)上设有入水孔，所述容器(1)上设有溢流口，所述入水孔和溢流口处均设有外丝管段以及与外丝管段联接的橡胶密封圈及内丝管帽。
9.根据权利要求1所述的一种生活废水粗效过滤储存和二次利用装置，其特征在于：所述第二过滤桶(21)和第一过滤桶(22)内表面均设有凸起(24)，第二过滤桶(21)的上部与第一过滤桶(22)内表面的凸起(24)接触联接。
10.根据权利要求1所述的一种生活废水粗效过滤储存和二次利用装置，其特征在于：所述第二过滤桶(21)内设有第三过滤桶，以提高过滤效果，满足使用目的。
说明书
一种生活废水粗效过滤储存和二次利用装置
技术领域
本发明属于生活废水处理和二次利用装置技术领域，具体涉及一种生活废水粗效过滤储存和二次利用装置。
背景技术
在日常生活中，存在很多废水的产生，如：厨房废水、洗涤废水、洗漱废水，这些废水通常为直排，这都造成了水资源的浪费。故人们对此进行改进，将这些水回收利用，回收时通过过滤器进行过滤，过滤后的水可供冲水马桶使用。过滤器使用一段时间后需要更换，其不能循环重复使用，且由于水中可能含有大块杂质(如：菜叶渣等)容易造成过滤器堵塞。同时，由于缺少系统的设计方案和过滤、存储、提升和排放器具等，不能便捷使用，影响了废水的二次利用效率。
发明内容
针对上述技术问题，本发明提供了一种生活废水粗效过滤储存和二次利用装置，该装置可以对废水进行粗过滤，且过滤器易于清洗，可长期使用。
为了解决上述技术问题，本发明采用的技术方案为：
一种生活废水粗效过滤储存和二次利用装置，包括容器、过滤装置和抽水水管，过滤装置和抽水水管均设置在容器内，所述过滤装置包括第二过滤桶和第一过滤桶，所述第二过滤桶与第一过滤桶套接，并位于第一过滤桶内，所述第二过滤桶和第一过滤桶上部均为过滤空间，下部均为搁置空间，污水通过滤桶上部进行过滤，过滤后的杂质落入滤桶下部搁置。
还包括连接筒，所述连接筒设置在容器内，所述连接筒筒壁上设有通孔，所述抽水水管位于连接筒内。
所述连接筒上设有与容器搭接的外沿。
所述第一插孔处设有第一盖体，所述第一盖体与第一插孔联接。
所述容器上设有第二插孔，过滤装置穿过该第二插孔伸入容器内。
所述第一过滤桶上设有与容器搭接的支撑沿。
所述第二插孔处设有第二盖体，所述第二盖体与第二插孔联接。
所述抽水水管联通有水泵，水泵采用微型压差自动控制水泵，所述水泵与抽水水管联通处设有过滤器，所述第二盖体上设有入水孔，所述容器上设有溢流口，所述入水孔和溢流口处均设有外丝管段以及与外丝管段联接的橡胶密封圈及内丝管帽。
所述第二过滤桶和第一过滤桶内表面均设有凸起，第二过滤桶的上部与第一过滤桶内表面的凸起接触联接。
所述第二过滤桶内设有第三过滤桶，以提高过滤效果，满足使用目的。
本发明与现有技术相比，具有的有益效果是：
废水通过过滤装置粗滤后流入容器内，容器内的过滤水通过抽水水管抽出，供给马桶使用。过滤装置包括第二过滤桶和第一过滤桶，第二过滤桶与第一过滤桶套接，并位于第一过滤桶内，第二过滤桶和第一过滤桶上部均为过滤空间，下部均为搁置空间，污水通过上部进行过滤，过滤后的杂质落入滤桶下部搁置。此种结构设置保证，下部的杂质不会对上部过滤造成堵塞。
当下部杂质较多时，可以将第二过滤桶和第一过滤桶取出进行清洗。清洗后便可继续使用。
本装置可增设于现有的生活污水排水管道上，也可以在新建房屋时统筹设计优化采用。特别适用于较为缺水的地区和给排水尚未配套的农村地区，满足资源节约型和环境友好型社会建设需要，提高人民群众的生活质量。
