申请日2018.07.09
公开(公告)日2018.11.20
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了有机废水处理用催化氧化技术领域的一种高浓度有机废水处理用的催化氧化装置，所述过滤箱的内腔设置有过滤器，所述箱体内腔顶部设置有催化箱，所述支撑板的上方和下方分别设置为臭氧氧化池和超声波清洗池，所述隔板的左方和右方分别设置为沉淀池和复合生化反应池，所述加药器的右侧设置有电机，所述电机的输出端连接有转轴，所述转轴贯穿净化箱顶部延伸至沉淀池中后侧壁上设置有刮泥板，所述复合生化反应池内腔中设置有活性炭吸附网，所述净化箱的右侧壁底部设置有排水管，且所述排水管延伸至箱体右侧外部，对废水的催化氧化处理效果更好、经济实用、运行成本低，同时处理后的水较为纯净。
权利要求书

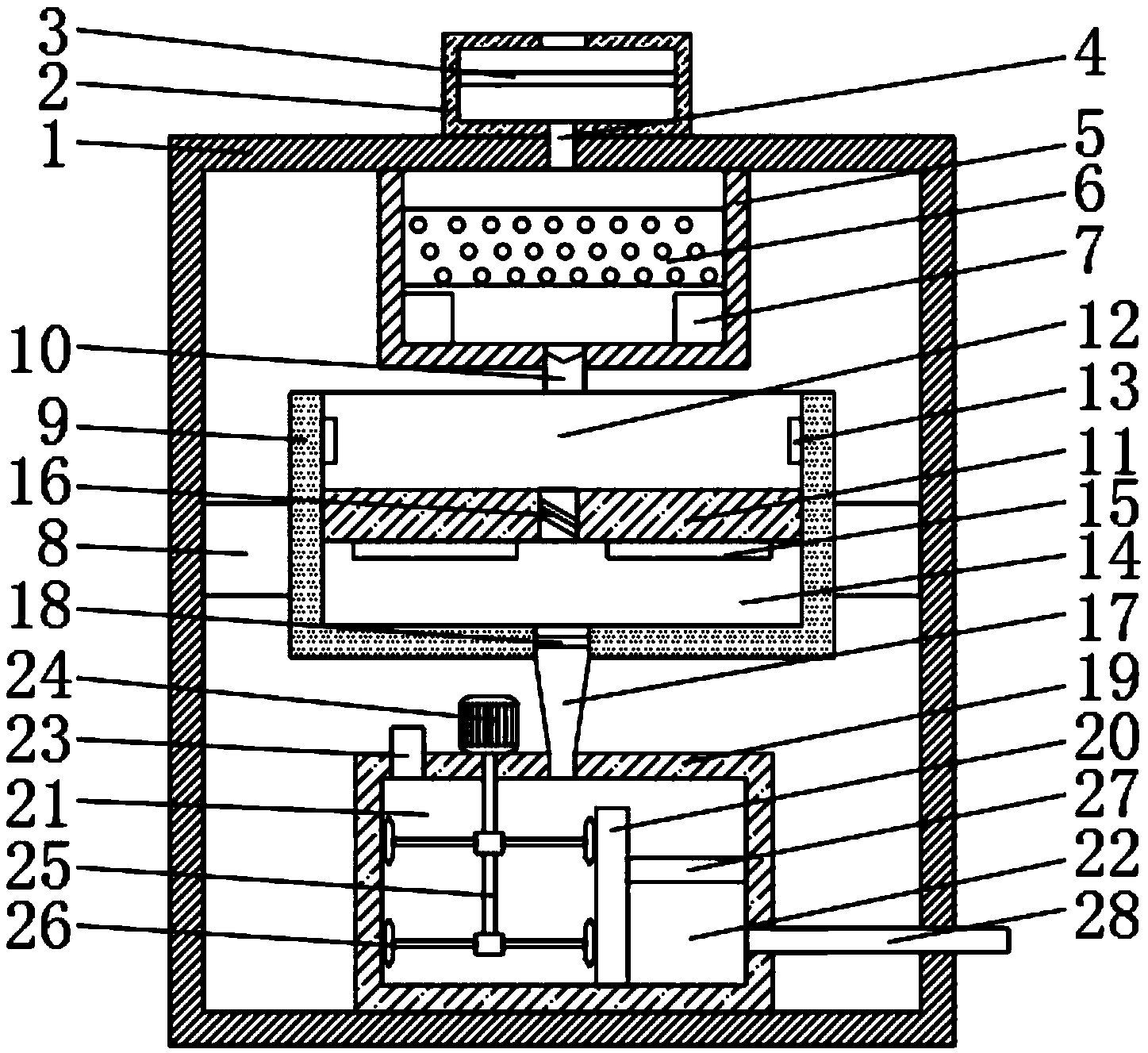

1.一种高浓度有机废水处理用的催化氧化装置，包括箱体(1)，其特征在于：所述箱体(1)的顶部设置有过滤箱(2)，所述过滤箱(2)的内腔设置有过滤器(3)，所述过滤箱(2)的底部设置有第一水管(4)，所述箱体(1)内腔顶部设置有催化箱(5)，所述第一水管(4)的底端贯穿过滤箱(2)底部和箱体(1)顶部延伸至催化箱(5)内腔，所述催化箱(5)的内腔侧壁上设置有陶瓷催化剂板(6)，所述催化箱(5)的内腔底部左右两侧均设置有磁场催化器(7)，所述催化箱(5)的底部中心处设置有第二水管(10)，所述箱体(1)的内腔左右侧壁上均设置有支撑杆(8)，两组所述支撑杆(8)之间设置有氧化箱(9)，所述氧化箱(9)内腔中间横置有支撑板(11)，所述支撑板(11)的上方和下方分别设置为臭氧氧化池(12)和超声波清洗池(14)，所述第二水管(10)贯穿催化箱(5)底部延伸至臭氧氧化池(12)中，所述臭氧氧化池(12)的左右侧壁上设置有臭氧发生器(13)，所述超声波清洗池(14)的顶部设置有超声波发生器(15)，所述支撑板(11)的中心处开设有通道，且通道内设置有防渗透膜(16)，所述氧化箱(9)底部设置有出水管(17)，所述箱体(1)的内腔底部设置有净化箱(19)，所述净化箱(19)的内腔底部设置有隔板(20)，所述隔板(20)的左方和右方分别设置为沉淀池(21)和复合生化反应池(22)，所述出水管(17)的底端延伸至沉淀池(21)中，所述净化箱(19)的顶部左侧设置有加药器(23)，所述加药器(23)的右侧设置有电机(24)，所述电机(24)的输出端连接有转轴(25)，所述转轴(25)贯穿净化箱(19)顶部延伸至沉淀池(21)中后侧壁上设置有刮泥板(26)，所述复合生化反应池(22)内腔中设置有活性炭吸附网(27)，所述净化箱(19)的右侧壁底部设置有排水管(28)，且所述排水管(28)延伸至箱体(1)右侧外部。
2.根据权利要求1所述的一种高浓度有机废水处理用的催化氧化装置，其特征在于：所述第二水管(10)内部嵌套设置有单向膜，所述出水管(17)的内部嵌套设置有电磁阀(18)，所述过滤箱(2)的顶部开设有进水口。
3.根据权利要求1所述的一种高浓度有机废水处理用的催化氧化装置，其特征在于：所述过滤器(3)包括两组固定在过滤箱(2)内腔侧壁上的连接板(301)，两组所述连接板(301)的相对一侧顶部设置有扰流凸台(302)，所述扰流凸台(302)的外壁上开设有过滤孔(303)，所述扰流凸台(302)的下方设置有导流板(304)，所述导流板(304)的中心处设置为导流通道(306)，所述导流板(304)的表壁上设置有挡料凸块(305)，所述导流板(304)的下方设置有过滤网(307)。
4.根据权利要求1所述的一种高浓度有机废水处理用的催化氧化装置，其特征在于：所述磁场催化器(7)包括固定在催化箱(5)内腔顶部的保护箱(701)，所述保护箱(701)的内腔左侧壁上固定设置有固定座(702)，所述固定座(702)的右侧从上至下依次交错排列设置有固定磁场装置(703)和交变磁场装置(704)。
5.根据权利要求3所述的一种高浓度有机废水处理用的催化氧化装置，其特征在于：所述过滤孔(303)沿着扰流凸台(302)的表面均匀开设，所述挡料凸块(305)和导流板(304)的连接处设置有储料槽，且所述挡料凸块(305)的表壁上设置有耐磨凸点。
6.根据权利要求1所述的一种高浓度有机废水处理用的催化氧化装置，其特征在于：所述转轴(25)的外壁上固定有夹持器，夹持器的左右侧壁连接有连接杆，连接杆的末端和刮泥板(26)固定连接，且所述刮泥板(26)的表面喷涂有耐磨层。
7.一种高浓度有机废水处理用的催化氧化装置的使用方法，其特征在于：
S1：对整个装置进行检查，然后接通外接电源，将废水通过过滤箱(2)顶部的进水口导进过滤箱(2)，通过过滤器(3)对大颗粒杂物进行初步过滤，而后过滤后的水通过第一水管(4)进入催化箱(5);
S2：进入催化箱(5)中的水通过陶瓷催化剂板(6)进行催化处理，同时辅助于磁场催化器(7)的催化作用能够促进双氧水快速分解成羟基自由基，对废水中高含盐量、难生化降解的有机物具有很好的处理效果，经催化处理过的水沿着第二水管(10)进入氧化箱(9)中的臭氧氧化池(12);
S3：臭氧发生器(13)产生的臭氧可以在臭氧氧化池(12)中对未分解的有机物进行氧化处理，然后沿着支撑板(11)上的通道透过防渗透膜(16)流入超声波清洗池(14)中，超声波发生器(15)发出的超声波能够提高废水中残留有机物的净化效果，然后通过电磁阀(18)控制水通过出水管(17)流入到沉淀池(21)中;
S4：通过加药器(23)进行加药，然后通过电机24带动转轴25转动，从而促使刮泥板(26)对沉淀池(21)中的沉淀物进行分离，上层水通过隔板(20)顶部的流通通道流入复合生化反应池(22)中，活性炭吸附网(27)可以对处理水进行进一步的过滤净化，最后通过排水管(28)排出。
说明书
一种高浓度有机废水处理用的催化氧化装置
技术领域
本发明涉及有机废水处理用催化氧化技术领域，具体为一种高浓度有机废水处理用的催化氧化装置。
背景技术
目前工业废水处理中常采用生物处理技术，但工业废水中一般都含有微生物难以分解的各类有机物，这些有机物需要采用其他诸如臭氧氧化法、活性碳吸附法、薄膜分离法，但是在处理废水时催化氧化处理效果不好，同时运行成本不低，传统的废水处理用到酸碱平衡池，处理效果不好同时能耗较高，为此，我们提出一种高浓度有机废水处理用的催化氧化装置。
发明内容
本发明的目的在于提供一种高浓度有机废水处理用的催化氧化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种高浓度有机废水处理用的催化氧化装置，包括箱体，所述箱体的顶部设置有过滤箱，所述过滤箱的内腔设置有过滤器，所述过滤箱的底部设置有第一水管，所述箱体内腔顶部设置有催化箱，所述第一水管的底端贯穿过滤箱底部和箱体顶部延伸至催化箱内腔，所述催化箱的内腔侧壁上设置有陶瓷催化剂板，所述催化箱的内腔底部左右两侧均设置有磁场催化器，所述催化箱的底部中心处设置有第二水管，所述箱体的内腔左右侧壁上均设置有支撑杆，两组所述支撑杆之间设置有氧化箱，所述氧化箱内腔中间横置有支撑板，所述支撑板的上方和下方分别设置为臭氧氧化池和超声波清洗池，所述第二水管贯穿催化箱底部延伸至臭氧氧化池中，所述臭氧氧化池的左右侧壁上设置有臭氧发生器，所述超声波清洗池的顶部设置有超声波发生器，所述支撑板的中心处开设有通道，且通道内设置有防渗透膜，所述氧化箱底部设置有出水管，所述箱体的内腔底部设置有净化箱，所述净化箱的内腔底部设置有隔板，所述隔板的左方和右方分别设置为沉淀池和复合生化反应池，所述出水管的底端延伸至沉淀池中，所述净化箱的顶部左侧设置有加药器，所述加药器的右侧设置有电机，所述电机的输出端连接有转轴，所述转轴贯穿净化箱顶部延伸至沉淀池中后侧壁上设置有刮泥板，所述复合生化反应池内腔中设置有活性炭吸附网，所述净化箱的右侧壁底部设置有排水管，且所述排水管延伸至箱体右侧外部。
优选的，所述第二水管内部嵌套设置有单向膜，所述出水管的内部嵌套设置有电磁阀，所述过滤箱的顶部开设有进水口。
优选的，所述过滤器包括两组固定在过滤箱内腔侧壁上的连接板，两组所述连接板的相对一侧顶部设置有扰流凸台，所述扰流凸台的外壁上开设有过滤孔，所述扰流凸台的下方设置有导流板，所述导流板的中心处设置为导流通道，所述导流板的表壁上设置有挡料凸块，所述导流板的下方设置有过滤网。
优选的，所述磁场催化器包括固定在催化箱内腔顶部的保护箱，所述保护箱的内腔左侧壁上固定设置有固定座，所述固定座的右侧从上至下依次交错排列设置有固定磁场装置和交变磁场装置。
优选的，所述过滤孔沿着扰流凸台的表面均匀开设，所述挡料凸块和导流板的连接处设置有储料槽，且所述挡料凸块的表壁上设置有耐磨凸点。
优选的，所述转轴的外壁上固定有夹持器，夹持器的左右侧壁连接有连接杆，连接杆的末端和刮泥板固定连接，且所述刮泥板的表面喷涂有耐磨层。
优选的，一种高浓度有机废水处理用的催化氧化装置的使用方法：
S1：对整个装置进行检查，然后接通外接电源，将废水通过过滤箱顶部的进水口导进过滤箱，通过过滤器对大颗粒杂物进行初步过滤，而后过滤后的水通过第一水管进入催化箱;
S2：进入催化箱中的水通过陶瓷催化剂板进行催化处理，同时辅助于磁场催化器的催化作用能够促进双氧水快速分解成羟基自由基，对废水中高含盐量、难生化降解的有机物具有很好的处理效果，经催化处理过的水沿着第二水管进入氧化箱中的臭氧氧化池;
S3：臭氧发生器产生的臭氧可以在臭氧氧化池中对未分解的有机物进行氧化处理，然后沿着支撑板上的通道透过防渗透膜流入超声波清洗池中，超声波发生器发出的超声波能够提高废水中残留有机物的净化效果，然后通过电磁阀控制水通过出水管流入到沉淀池中;
S4：通过加药器进行加药，然后通过电机24带动转轴25转动，从而促使刮泥板对沉淀池中的沉淀物进行分离，上层水通过隔板顶部的流通通道流入复合生化反应池中，活性炭吸附网可以对处理水进行进一步的过滤净化，最后通过排水管排出。
与现有技术相比，本发明的有益效果是：
1.该发明结构设计合理，通过过滤器对废水中的大颗粒杂质进行初步过滤，谈后先后通过催化箱和氧化箱的催化氧化作用使得污水经过处理后产生较高浓度的羟基自由基，通过电子转移、加成反应和破链断键，获得亲电加成生成的自由基利用溶解的氧气完成进一步的分解，将有机物氧化成为二氧化碳、水，部分物质直接矿化成为盐，处理过程而不会产生二次污染，达到净化水质，提高了对废水的处理效果，同时处理后的水没有杂质，较为纯净;
2.通过设置磁场催化器和陶瓷催化剂板代替了原来的酸碱调节，能够提高对于废水中有机物的催化分解能力，从而使能耗或成本大大降低，其催化氧化处理效果更好、经济实用、运行成本低。
