申请日2018.07.09
公开(公告)日2018.11.23
IPC分类号C02F9/08; C02F11/04; C02F101/30
摘要
本发明公开了污水处理技术领域的一种零排放环保型饲料生产污水处理装置，包括密封壳，所述密封壳的内腔从左到右依次设置有降解室、分离室和过滤室，所述密封壳的内腔靠下的位置设置有发酵室，所述密封壳的左侧设置进水管，所述降解室的右侧设置有空气压缩机，所述降解室的内壁右侧设置有曝气管，所述降解室的内壁左侧设置有电极片，所述污物排放管的底部贯穿发酵室的顶部，所述过滤室的内壁设置有导流环，所述过滤室的内腔设置有环形挡板，所述过滤室的内腔底部设置有两个结构相同的排污管，本发明充分的对废水进行回收利用，能够实现零排放，保护了生态环境，增加了处理效率。
权利要求书

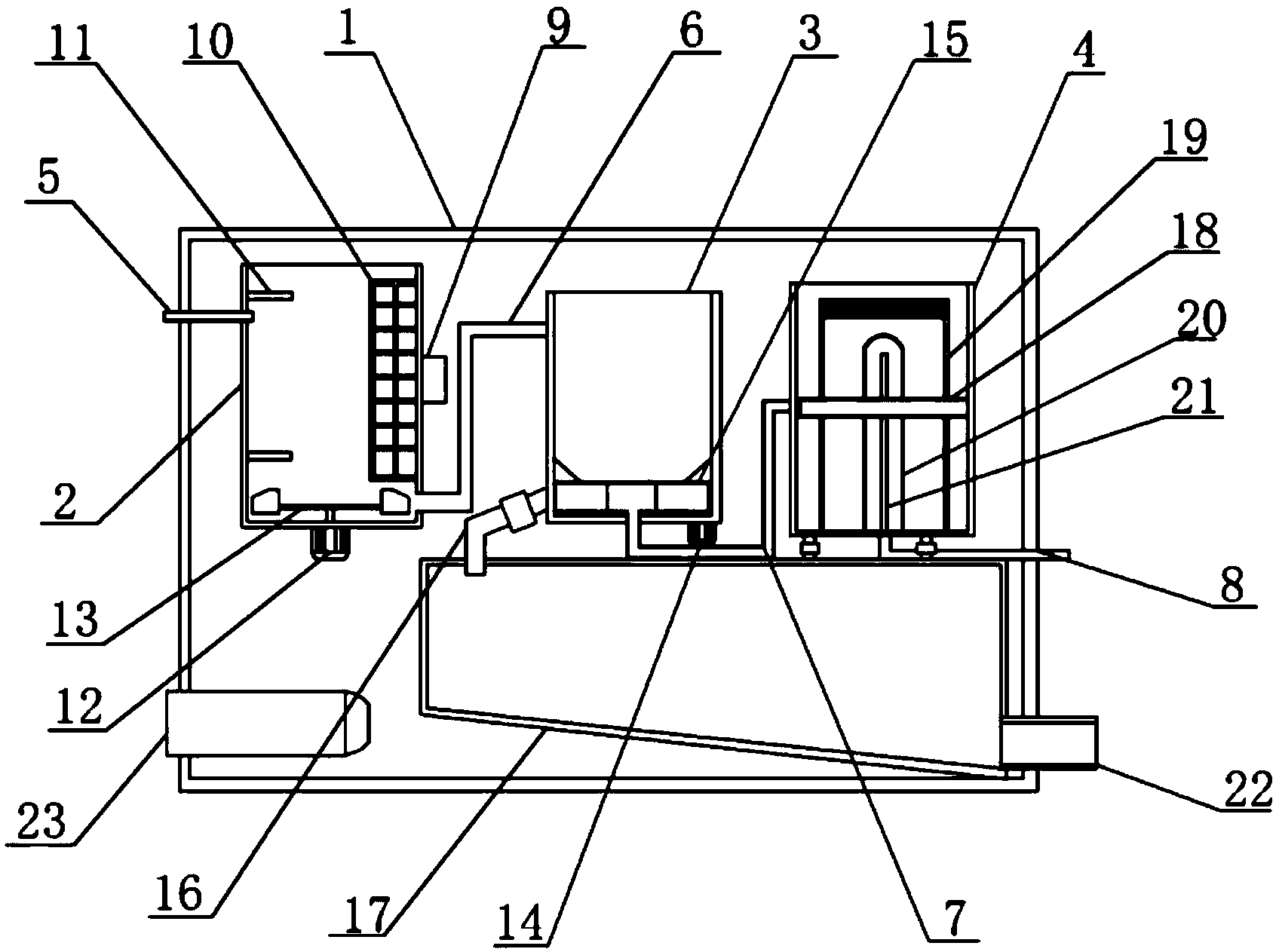

1.一种零排放环保型饲料生产污水处理装置，包括密封壳(1)，其特征在于：所述密封壳(1)的内腔从左到右依次设置有降解室(2)、分离室(3)和过滤室(4)，所述密封壳(1)的内腔靠下的位置设置有发酵室(17)，所述密封壳(1)的左侧设置进水管(5)，所述进水管(5)的右侧贯穿密封壳(1)和降解室(2)的表壁，所述降解室(2)的右侧靠下的位置设置有第一输水管(6)，所述第一输水管(6)的右侧贯穿分离室(3)的左侧靠上的位置，所述分离室(3)的底部中间位置设置有第二输水管(7)，所述第二输水管(7)的右侧连接过滤室(4)的左侧中间位置，所述过滤室(4)的底部设置有出水管(8)，且出水管(8)的右侧贯穿密封壳(1)的右侧表壁，所述降解室(2)的右侧设置有空气压缩机(9)，所述降解室(2)的内壁右侧设置有曝气管(10)，且曝气管(10)的右侧贯穿降解室(2)的表壁连接空气压缩机(9)，所述降解室(2)的内壁左侧设置有电极片(11)，所述降解室(2)的内腔著左侧设置有两根结构相同的电极片(11)，所述降解室(2)的底部设置有搅拌电机(12)，所述搅拌电机(12)的旋转轴贯穿降解室(2)的底部，且搅拌电机(12)的旋转轴安装有搅拌片(13)，所述分离室(3)的底部靠右的位置设置有分离电机(14)，且分离电机(14)的旋转轴贯穿分离室(3)的顶部，且分离电机(14)的旋转轴安装有齿轮，所述分离室(3)的内腔靠下的位置设置有离心装置(15)，且齿轮与离心装置(15)的内壁相贴合，所述分离室(3)的左侧靠下的位置设置有污物排放管(16)，所述污物排放管(16)的底部贯穿发酵室(17)的顶部，所述过滤室(4)的内壁设置有导流环(18)，且导流环(18)的右侧连接第二输水管(7)的左侧，所述过滤室(4)的内腔设置有环形挡板(19)，且环形挡板(19)设置在导流环(18)的内侧，所述过滤室(4)的内腔底部设置有滤芯(20)，且滤芯(20)设置在环形挡板(19)的内部，所述过滤室(4)的内腔底部设置有紫外线杀菌灯(21)，且紫外线杀菌灯(21)设置在滤芯(20)内，且出水管(8)的顶部设置滤芯(20)内，所述发酵室(17)的右侧底部设置有出料管(22)，且出料管(22)的右侧贯穿密封壳(1)的表面，所述密封壳(1)的右侧靠下的位置安装有氧气瓶(23)，且氧气瓶(23)的出气口贯穿密封壳(1)的表壁，且氧气瓶(23)的表面设置有密封橡胶层，所述过滤室(4)的内腔底部设置有两个结构相同的排污管，且排污管的离一端连接发酵室(17)的内腔。
2.根据权利要求1所述的一种零排放环保型饲料生产污水处理装置，其特征在于：所述离心装置(15)包括旋转环(151)，所述旋转环(151)的底部设置有上安装板(152)，且上安装板(152)的表面靠近旋转环(151)的位置等距设置有进水孔，所述上安装板(152)的底部左右两端等距设置有挡板(153)，且挡板(153)在上安装板(152)的底部呈圆周型排列，所述挡板(153)的底部设置有下安装板(154)，所述下安装板(154)的底部边缘位置设置有齿环(155)，所述下安装板(154)的中间位置设置有排水口，且排水口设置在第二输水管(7)的正上方。
3.根据权利要求2所述的一种零排放环保型饲料生产污水处理装置，其特征在于：所述旋转环(151)的厚度由外到内逐渐减小。
4.根据权利要求1所述的一种零排放环保型饲料生产污水处理装置，其特征在于：所述曝气管(10)为方格状网管，且网管的表面等距设置有排气孔。
5.根据权利要求1所述的一种零排放环保型饲料生产污水处理装置，其特征在于：所述污物排放管(16)、进水管(5)和出水管(8)的表面均设置有电磁阀。
6.根据权利要求1所述的一种零排放环保型饲料生产污水处理装置，其特征在于：所述环形挡板(19)的高度低与液面高度，且环形挡板(19)的顶部安装有环形过滤网。
7.根据权利要求1所述的一种零排放环保型饲料生产污水处理装置，其特征在于：所述导流环(18)为中空型环状体，且导流环(18)的内壁等距设置有导流孔(181)，且导流孔(181)为圆型，所述导流孔(181)共有两排。
说明书
一种零排放环保型饲料生产污水处理装置
技术领域
本发明涉及水处理技术领域，具体为一种零排放环保型饲料生产污水处理装置。
背景技术
针对该废水COD浓度较高，生化性能较差，废水难降解的物质多的性质，传统的处理方法是在地面挖掘水池，通过一连串的水池沉淀、过滤等工序处理污水，但是，这种处理方式占地面积大，过于昂贵，在处理过程中直接与环境接触，废水的气味能够随风飘散，对环境危害大，同时这种处理方式处理能力有限，处理的效率过于缓慢。
发明内容
本发明的目的在于提供一种零排放环保型饲料生产污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种零排放环保型饲料生产污水处理装置，包括密封壳，所述密封壳的内腔从左到右依次设置有降解室、分离室和过滤室，所述密封壳的内腔靠下的位置设置有发酵室，所述密封壳的左侧设置进水管，所述进水管的右侧贯穿密封壳和降解室的表壁，所述降解室的右侧靠下的位置设置有第一输水管，所述第一输水管的右侧贯穿分离室的左侧靠上的位置，所述分离室的底部中间位置设置有第二输水管，所述第二输水管的右侧连接过滤室的左侧中间位置，所述过滤室的底部设置有出水管，且出水管的右侧贯穿密封壳的右侧表壁，所述降解室的右侧设置有空气压缩机，所述降解室的内壁右侧设置有曝气管，且曝气管的右侧贯穿降解室的表壁连接空气压缩机，所述降解室的内壁左侧设置有电极片，所述降解室的内腔著左侧设置有两根结构相同的电极片，所述降解室的底部设置有搅拌电机，所述搅拌电机的旋转轴贯穿降解室的底部，且搅拌电机的旋转轴安装有搅拌片，所述分离室的底部靠右的位置设置有分离电机，且分离电机的旋转轴贯穿分离室的顶部，且分离电机的旋转轴安装有齿轮，所述分离室的内腔靠下的位置设置有离心装置，且齿轮与离心装置的内壁相贴合，所述分离室的左侧靠下的位置设置有污物排放管，所述污物排放管的底部贯穿发酵室的顶部，所述过滤室的内壁设置有导流环，且导流环的右侧连接第二输水管的左侧，所述过滤室的内腔设置有环形挡板，且环形挡板设置在导流环的内侧，所述过滤室的内腔底部设置有滤芯，且滤芯设置在环形挡板的内部，所述过滤室的内腔底部设置有紫外线杀菌灯，且紫外线杀菌灯设置在滤芯内，且出水管的顶部设置滤芯内，所述发酵室的右侧底部设置有出料管，且出料管的右侧贯穿密封壳的表面，所述密封壳的右侧靠下的位置安装有氧气瓶，且氧气瓶的出气口贯穿密封壳的表壁，且氧气瓶的表面设置有密封橡胶层，所述过滤室的内腔底部设置有两个结构相同的排污管，且排污管的离一端连接发酵室的内腔。
优选的，所述离心装置包括旋转环，所述旋转环的底部设置有上安装板，且上安装板的表面靠近旋转环的位置等距设置有进水孔，所述上安装板的底部左右两端等距设置有挡板，且挡板在上安装板的底部呈圆周型排列，所述挡板的底部设置有下安装板，所述下安装板的底部边缘位置设置有齿环，所述下安装板的中间位置设置有排水口，且排水口设置在第二输水管的正上方。
优选的，所述旋转环的厚度由外到内逐渐减小。
优选的，所述曝气管为方格状网管，且网管的表面等距设置有排气孔。
优选的，所述污物排放管、进水管和出水管的表面均设置有电磁阀。
优选的，所述环形挡板的高度低与液面高度，且环形挡板的顶部安装有环形过滤网。
优选的，所述导流环为中空型环状体，且导流环的内壁等距设置有导流孔，且导流孔为圆型，所述导流孔共有两排。
与现有技术相比，本发明的有益效果是：
1、本发明通过在密封壳的内腔安装有降解室、分离室、过滤室和发酵室，可充分对饲料生产的废水进行降解，分离处理，曝气管和电极片相互配合能够充分的杀灭废水中的有机物，且分离出的污泥直接进入发酵室中发酵成肥料，充分的对废水进行回收利用，能够实现零排放，保护了生态环境。
2、本发明通过分离室内安装有离心装置，通过分离电机带动离心装置旋转，能够使水中的固体和液体分离，分离速度十分高效，增加了处理效率。
