申请日2017.12.15
公开(公告)日2018.08.07
IPC分类号C02F9/14
摘要
本实用新型提供一种棉浆粕工业中段废水处理装置，依次设置有中和池、第一沉降池、调节池、气浮池、水解酸化池、氧化渠、第二沉降池、絮凝池、臭氧脱色池、集水池和污泥池。中和池与第一沉降池、调节池与气浮池、气浮池与水解酸化池、水解酸化池与氧化渠、氧化渠与第二沉降池、絮凝池与臭氧脱色池、臭氧脱色池与集水池之间均通过输水管道并由与输水管相连接的输送泵和阀门控制废水的输送处理;第一沉降池与调节池、第二沉降池与絮凝池设置在一起，并分别设置有溢水口，在相应的池中分别设置有吸泥机和(或)刮渣机。采用该技术方案处理后的工业废水杂质含量低，水溶液清澈度高，便于二次循环利用，节约水资源，为企业降低经济成本。
权利要求书

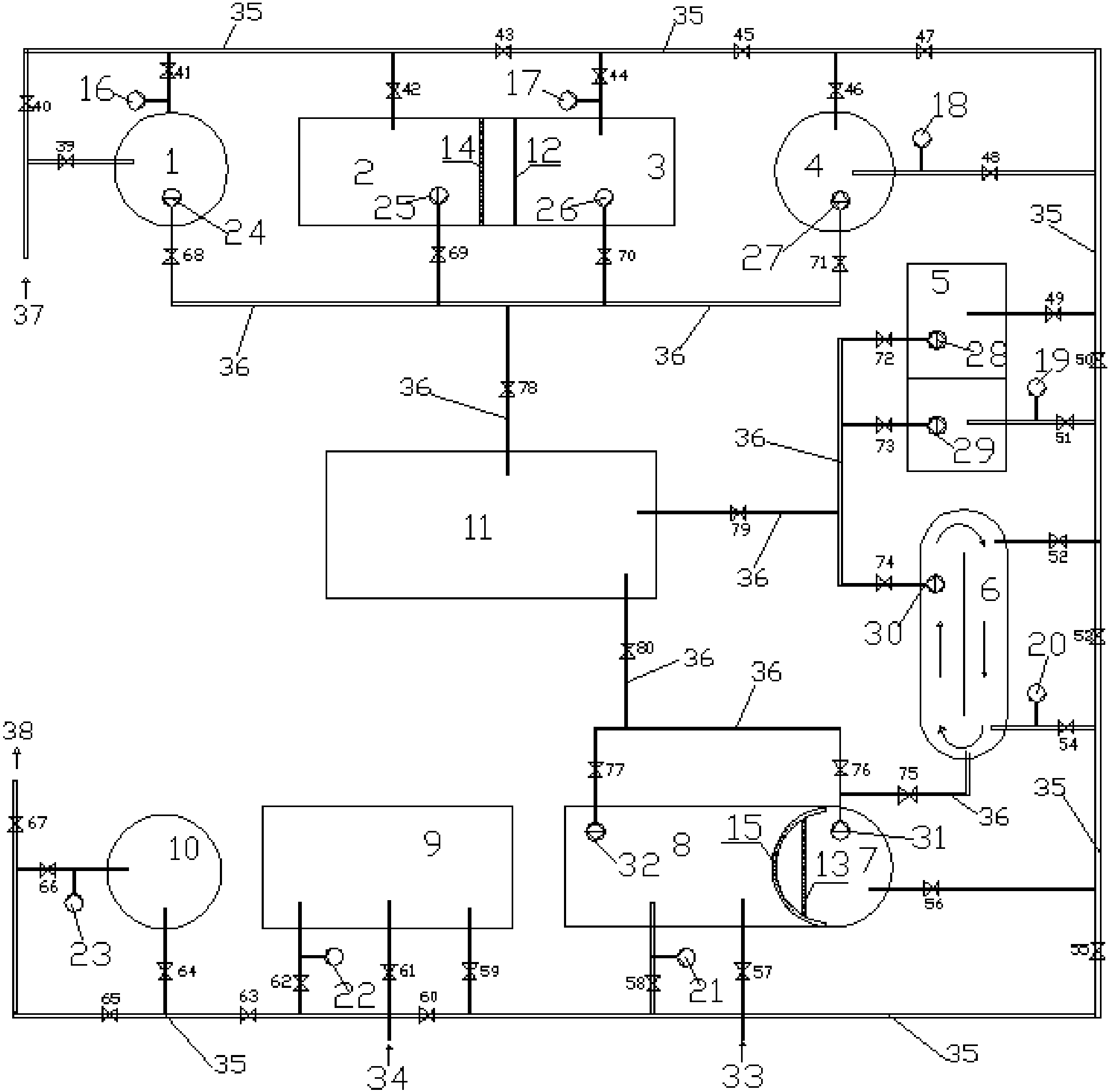

1.一种棉浆粕工业中段废水处理装置，包括从前到后依次设置的中和池(1)、第一沉降池(2)、调节池(3)、水解酸化池(5)、氧化渠(6)、第二沉降池(7)和污泥池(11)，其特征在于：
还包括设置在调节池(3)和水解酸化池(5)之间的气浮池(4)，从前到后依次设置在第二沉降池(7)和污泥池(11)之间的絮凝池(8)、臭氧脱色池(9)和集水池(10);
所述的中和池(1)与第一沉降池(2)之间、所述的调节池(3)与气浮池(4)之间、所述的气浮池(4)与水解酸化池(5)之间、所述的水解酸化池(5)与氧化渠(6)之间、所述的氧化渠(6)与第二沉降池(7)之间、所述的絮凝池(8)与臭氧脱色池(9)之间、所述的臭氧脱色池(9)与集水池(10)之间均通过输水管道(35)并由与输水管道(35)相连接的输送泵(16～23)和阀门(39～67)控制废水的输送处理;
所述的第一沉降池(2)与所述的调节池(3)、所述的第二沉降池(7)与所述的絮凝池(8)分别相邻设置在一起、中间分别通过钢混结构的墙体隔开，在中间的墙体上分别设置有溢水口(12，13);
所述的调节池(3)、气浮池(4)、水解酸化池(5)、氧化渠(6)和絮凝池(8)内设置有潜污泵(26～30，32)，所述的第一沉降池(2)设置有桁车式吸泥机(25)，所述的中和池(1)和第二沉降池(7)分别设置有半桥式周边传动吸泥机(24，31)，所述的潜污泵(26～30，32)、桁车式吸泥机(25)和半桥式周边传动吸泥机(24，31)均通过污泥管道(36)与所述的污泥池(11)连接;
所述的气浮池(4)上设置有气浮池刮渣机，所述的气浮池刮渣机通过污泥管道(36)与污泥池(11)连接;
所述的水解酸化池(5)设置为两级，在一级和二级水解酸化池底均设置有带孔布水管，在二级水解酸化池内还设置有弹性填料，防止污泥流失;
所述的氧化渠(6)设置有曝气器和潜水推流器，每道氧化渠(6)设置一个进水口和污泥回流口。
2.根据权利要求1所述的一种棉浆粕工业中段废水处理装置，其特征在于，所述的第一沉降池(2)、第二沉降池(7)分别在溢水口(12，15)前端处设置有漂栏(13，14)，在漂栏(13，14)远离溢水口(12，15)一侧的第一沉降池(2)、第二沉降池(7)上分别设置刮渣机，所述的刮渣机通过污泥管道(36)与污泥池(11)连接。
3.根据权利要求1所述的一种棉浆粕工业中段废水处理装置，其特征在于，所述的絮凝池(8)中设置有搅拌机、高温蒸汽管道(33)和酸液注入口，高温蒸汽管道(33)与设置在絮凝池(8)外的高温蒸汽发生器连接。
4.根据权利要求1所述的一种棉浆粕工业中段废水处理装置，其特征在于，所述的臭氧脱色池(9)设置有臭氧管道(34)、碱液注入口和搅拌器，臭氧管道(34)与设置在所述臭氧脱色池(9)外的臭氧发生器连接。
说明书
一种棉浆粕工业中段废水 处理装置
技术领域
本实用新型涉及一种棉浆粕工业废水处理装置，具体涉及一种棉浆粕工业中段废水处理装置。
背景技术
棉浆粕是化纤行业的重要生产原料之一，随着社会经济的快速发展，化纤行业对棉浆粕原料品质要求越来越高，需求量也越来越大。但棉浆粕生产工艺需要消耗大量的水资源，并且排放的废水中污染物质含量高，属于非常严重的废水污染物，因此对棉浆粕工业废水的有效治理是正在面临的重要环保问题。
棉浆粕工艺废水可分为黑液和中段废水。黑液是在棉浆粕生产的蒸煮和挤浆阶段产生的，中段废水则是在棉浆粕生产的二次挤浆、侧压浓缩、前圆网和后圆网浓缩阶段产生的。在整个棉浆粕工艺生产流程中，产生的中段废水体积大概是黑液体积的15～20倍左右，而且黑液和中段废水的污染物成分和浓度有所不同，因此在棉浆粕工业废水处理中，黑液和中段废水需要分别处理。
目前，虽然国内化纤企业与科研单位合作探讨了多种治理方案，要么只是适用于对偏酸性废液的处理，要么就是只适用于偏碱性废水的处理，当废水的酸碱性发生变化时，实际处理效果就会不理想，COD和SS的去除率不高，很难稳定做到达标排放。棉浆粕行业想要降低废水末端治理的负担，并保证废水处理效果，就急需一种能够将棉浆粕工业废水高效净化处理的装置，能够稳定去除偏酸性或偏碱性废水中大量的COD和SS，实现对废水达标处理并能循环使用的效果，在响应国家环保政策同时，还能为节约水资源，为企业降低经济成本。
实用新型内容
本实用新型的目的在于：一种棉浆粕工业中段废水处理装置，对棉浆粕工业生产中产生的中段废水进行净化处理，解决现有棉浆粕中段污水处理装置或系统的废水净化效果不稳定，很难做到国家规定的排放标准的技术问题。
本实用新型采用的技术方案如下：
一种棉浆粕工业中段废水处理装置，包括中和池、第一沉降池、调节池、水解酸化池、氧化渠、第二沉降池和污泥池。所述的棉浆粕工业中段废水处理装置还包括气浮池、絮凝池、臭氧脱色池和集水池。
所述的第一沉降池设置在中和池和调节池之间、所述的气浮池设置在调节池与水解酸化池之间、所述的氧化渠设置在水解酸化池和第二沉降池之间。
所述的中和池与第一沉降池之间、所述的调节池与气浮池之间、所述的气浮池与水解酸化池之间、所述的水解酸化池与氧化渠之间、所述的氧化渠与第二沉降池之间、所述的絮凝池与臭氧脱色池之间、所述的臭氧脱色池与集水池之间均通过输水管道并由与输水管相连接的输送泵和阀门控制废水的输送处理。
所述的第一沉降池与所述的调节池、所述的第二沉降池与所述的絮凝池分别设置在一起、中间分别通过钢混结构的墙体隔开，在中间的墙体上分别设置有溢水口。
所述的调节池、气浮池、水解酸化池和絮凝池内设置有潜污泵，所述的第一沉降池设置有桁车式吸泥机，所述的第二沉降池设置有半桥式周边传动吸泥机，所述的潜污泵、桁车式吸泥机和半桥式周边传动吸泥机均通过污泥管道与所述的污泥池连接。
所述的气浮池上设置有气浮池刮渣机，所述的气浮池刮渣机通过污泥管道与污泥池连接;
所述的水解酸化池设置为两级，在一级和二级水解酸化池底均设置有带孔布水管，在二级水解酸化池内还设置有弹性填料，防止污泥流失。
所述的氧化渠设置有曝气器和潜水推流器，每道氧化渠设置一个进水口和污泥回流口。
优选的，所述的第一沉降池、第二沉降池分别在溢水口前端处设置有漂栏，在漂栏远离溢水口一侧的第一沉降池、第二沉降池上分别设置刮渣机，所述的刮渣机通过污泥管道与污泥池连接。漂浮在第一沉降池、第二沉降池上的浮渣被漂栏拦截，防止浮渣从溢水口流入下一个池子中，然后刮渣机将浮渣刮集并通过污泥管道排入污泥池中。
优选的，所述的絮凝池中设置有搅拌机、高温蒸汽管道和酸液注入口，高温蒸汽管道与设置在所述絮凝池外的高温蒸汽发生器连接。高温蒸汽通过高温蒸汽管进入絮凝池中，对池中废水进行加热，酸液从酸液注入口加入絮凝池中，搅拌机将酸液和废水混匀，调节废水的PH。在温度为45摄氏度左右，PH为4.0左右时能更好发挥PAC和PAM的絮凝效果。
优选的，所述的臭氧脱色池设置有臭氧管道、碱液注入口和搅拌器，臭氧管道与设置在所述臭氧脱色池外的臭氧发生器连接。臭氧从臭氧管道进入臭氧脱色池中，对池中经过絮凝后的水溶液进一步做脱色处理，经臭氧脱色后，水溶液颜色澄清度高，然后从碱液注入口加入碱液，搅拌机将碱液和水溶液混匀，将酸性的水溶液调节为中性。
由于采用了上述技术方案，本实用新型的有益效果是：
1.对棉浆粕工艺中段废水净化处理效果显著，能够稳定去除中段废水中的COD和SS，符合国家规定的排放标准;
2.本实用新型所述的棉浆粕工业中段废水处理装置运行费用低，运营管理方便易于操作，无二次污染。
3.本实用新型所述的棉浆粕工业中段废水处理装置设置了絮凝池和臭氧脱色池，处理后的工业废水杂质含量低，水溶液清澈度高，便于二次循环利用，节约水资源，为企业降低经济成本。
