申请日2018.11.23
公开(公告)日2019.01.22
IPC分类号C02F1/44
摘要
本发明涉及一种水处理微滤机反冲洗系统，包括用于向喷水管供水的供水系统和用于驱动喷水管在过滤网上往复运动的驱动系统，驱动系统包括三位五通电磁阀，三位五通电磁阀设有连接流体介质式动力源的动力接口、连接外界大气或油箱的第一泄压接口和第二泄压接口、以及各自与双作用活塞缸两侧腔室连接的第一压力接口和第二压力接口，双作用活塞缸的活塞用于连接带动喷水管往复运动的滑块。利用三位五通电磁阀在电磁控制下可灵活控制所处工位，以切换活塞缸的往复运动频率，实现对反清洗频率的控制，提高反清洗的疏堵效果。
权利要求书
1.水处理微滤机反冲洗系统，包括用于向喷水管供水的供水系统和用于驱动喷水管在过滤网上往复运动的驱动系统，其特征在于，驱动系统包括三位五通电磁阀，三位五通电磁阀设有连接流体介质式动力源的动力接口、连接外界大气或油箱的第一泄压接口和第二泄压接口、以及各自与双作用活塞缸两侧腔室连接的第一压力接口和第二压力接口，动力接口上连接有电磁比例阀，电磁比例阀的进口连接流体介质式动力源，双作用活塞缸的活塞用于连接带动喷水管往复运动的滑块，三位五通电磁阀的三个工作位分别为：
第一位，第一泄压接口关闭，动力接口与第一压力接口相通，第二压力接口与第二泄压接口相通;
第二位，动力接口、第一泄压接口、第二泄压接口、第一压力接口以及第二压力接口均关闭;
第三位，第一泄压接口与第一压力接口相通，动力接口与第二压力接口相通，第二泄压接口关闭。
2.根据权利要求1的水处理微滤机反冲洗系统，其特征在于，供水系统包括沿流向依次相通的水箱、恒压供水系统和气控梭阀，气控梭阀的泵站和电磁比例阀、三位五通电磁阀控制电连接在同一控制器上，控制器通过有线或无线方式连接上位机。
3.根据权利要求2的水处理微滤机反冲洗系统，其特征在于，控制器上还连接有进水流量计、出水流量计、污渣称重计、进水浊度计和出水浊度计。
4.根据权利要求2的水处理微滤机反冲洗系统，其特征在于，水箱和恒压供水系统之间连接有过滤器。
5.根据权利要求2的水处理微滤机反冲洗系统，其特征在于，气控梭阀有至少两个，各个气控梭阀的进液口通过不锈钢管汇流在同一进液接头上，进液接头通过软管连接在恒压供水系统上。
6.根据权利要求5的水处理微滤机反冲洗系统，其特征在于，软管的两端可拆卸的连接在恒压供水系统和进液接头上。
7.根据权利要求1至6中任意一项的水处理微滤机反冲洗系统，其特征在于，第一压力接口和第二压力接口各自通过阻尼组合阀连接在对应的活塞腔上，阻尼组合阀包括并联设置的阻尼阀和泄压阀，泄压阀供流体从三位五通电磁阀单向向双作用活塞缸流动，泄压阀和阻尼阀的出口汇合后连接在单向阀，单向阀的流向与泄压阀的流向同向。
8.根据权利要求7的水处理微滤机反冲洗系统，其特征在于，两阻尼组合阀之间连接有泄压支路，泄压支路有两条，每条泄压支路的进口连接在一阻尼组合阀的单向阀进口旁侧，出口连接在另一阻尼组合阀的进口上游。
说明书
水处理微滤机反冲洗系统
技术领域
本发明属于微滤辅助技术领域，尤其涉及一种水处理微滤机反冲洗系统。
背景技术
微滤机是用于把微小悬浮物质，主要是浮游植物、浮游动物和有机物残渣等较大限度地分离出来，达到污水净化或回收有用悬浮物的目的。微滤机和其它过滤方法的根本区别在于所采用的过滤介质——不锈钢丝网或微滤网的孔径特别小，而且非常薄，这种滤网相对地在低的水力阻力下，具有较高的流速特性，而如何自动、高效的清洁过滤网则是目前需要解决的一个问题。
在先申请提及一种微滤机，包括水箱、过滤网、用于冲洗过滤网的喷水装置、用于盛接滤液的盛水箱和用于盛接杂质的杂质箱;水流从水箱流经过滤网流入盛水箱，喷水装置包括动力元件和喷水元件，动力元件设置在铺有过滤网的支架上，支架上设置有与动力元件配合的滑轨;动力元件包括与滑轨配合的滑块、密封筒和与密封筒连通的导气管，密封筒内设置有活塞，密封筒与支架固定，活塞与滑块固定，喷水元件包括与滑块固定的喷水管，喷水管上至少设置有一个喷水口。如驱动喷水装置的该气动的动力元件为普通气动装置的话，无法达到最优的反冲洗效果。
对于反冲洗频率和冲洗水量的研究，可参见天津工业大学学报在2013年10月第5期第32卷公开的“水处理微滤机过滤能力和堵塞问题的研究”，其研究结果是：通过筛板筛网结构的往复运动和反清洗系统，可以实时进行反清洗，可以在不停机的情况下，进行滤布的周期性更换，实现了微滤机的连续过滤，解决了过滤的堵塞问题，提高了过滤能力。因而，如何控制反清洗频率是本发明亟需解决的问题。
发明内容
本发明旨在提供一种便于控制反清洗频率的水处理微滤机反冲洗系统，其技术方案如下：
水处理微滤机反冲洗系统，包括用于向喷水管供水的供水系统和用于驱动喷水管在过滤网上往复运动的驱动系统，驱动系统包括三位五通电磁阀，三位五通电磁阀设有连接流体介质式动力源的动力接口、连接外界大气或油箱的第一泄压接口和第二泄压接口、以及各自与双作用活塞缸两侧腔室连接的第一压力接口和第二压力接口，双作用活塞缸的活塞用于连接带动喷水管往复运动的滑块，动力接口上连接有电磁比例阀，电磁比例阀的进口连接流体介质式动力源，三位五通电磁阀的三个工作位分别为：第一位，第一泄压接口关闭，动力接口与第一压力接口相通，第二压力接口与第二泄压接口相通;第二位，动力接口、第一泄压接口、第二泄压接口、第一压力接口以及第二压力接口均关闭;第三位，第一泄压接口与第一压力接口相通，动力接口与第二压力接口相通，第二泄压接口关闭。利用三位五通电磁阀和电磁比例阀在电磁控制下可灵活控制所处工位，以切换活塞缸的往复运动频率和运动速率，实现对反清洗频率和速度的控制，提高反清洗的疏堵效果。
进一步地，供水系统包括沿流向依次相通的水箱、恒压供水系统和气控梭阀，气控梭阀的泵站和电磁比例阀、三位五通电磁阀控制电连接在同一控制器上，控制器通过有线或无线方式连接上位机。气控梭阀在气动控制下，可控制冲洗用水的水量和流速，实现对冲洗压力的控制，根据过滤网的网孔堵塞情况，合理调节冲洗压力，进一步提高反清洗的疏堵效果。
进一步地，控制器上还连接有进水流量计、出水流量计、污渣称重计、进水浊度计和出水浊度计。
进一步地，水箱和恒压供水系统之间连接有过滤器。
进一步地，气控梭阀有至少两个，各个气控梭阀的进液口通过不锈钢管汇流在同一进液接头上，进液接头通过软管连接在恒压供水系统上。
进一步地，软管的两端可拆卸的连接在恒压供水系统和进液接头上。

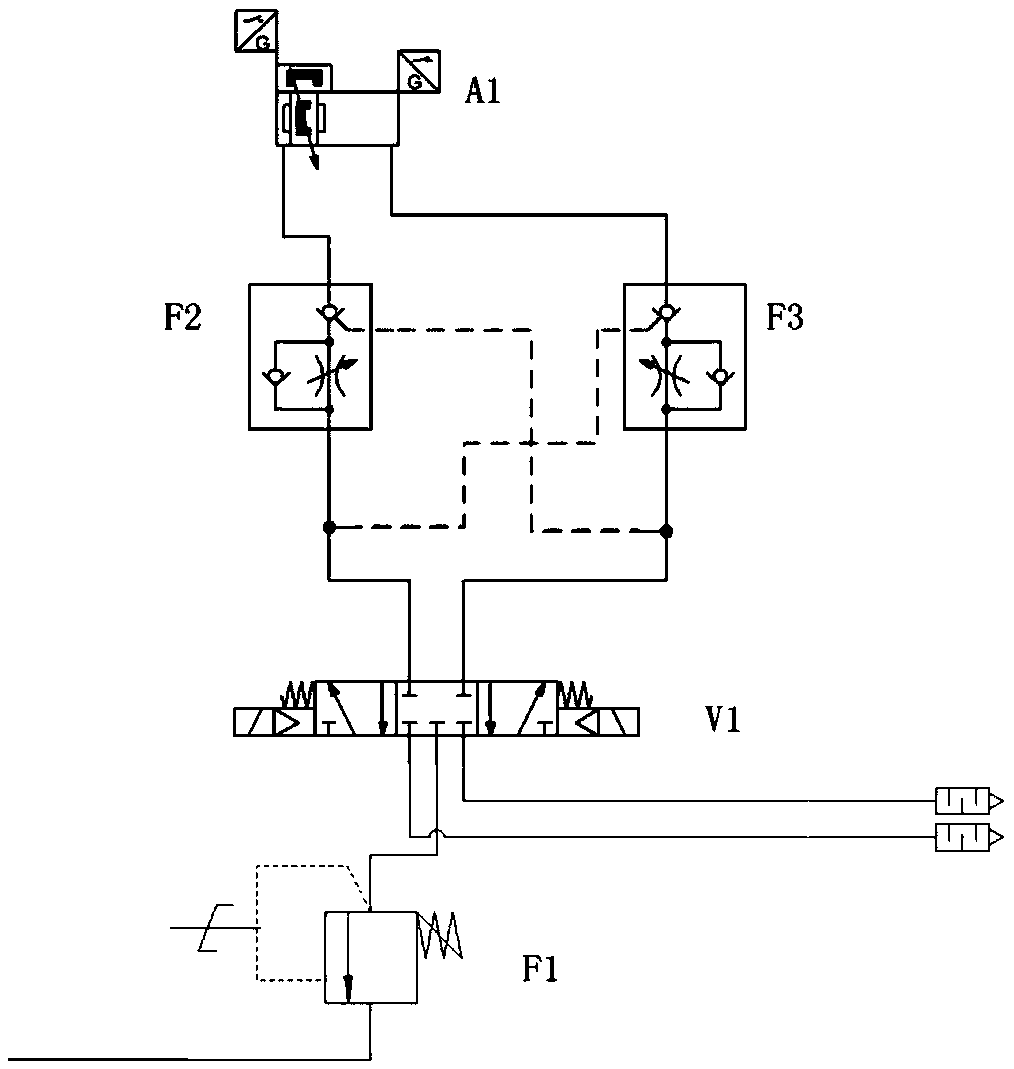

进一步地，第一压力接口和第二压力接口各自通过阻尼组合阀连接在对应的活塞腔上，阻尼组合阀包括并联设置的阻尼阀和泄压阀，泄压阀供流体从三位五通电磁阀单向向双作用活塞缸流动，泄压阀和阻尼阀的出口汇合后连接在单向阀，单向阀的流向与泄压阀的流向同向。
进一步地，两阻尼组合阀之间连接有泄压支路，泄压支路有两条，每条泄压支路的进口连接在一阻尼组合阀的单向阀进口旁侧，出口连接在另一阻尼组合阀的进口上游。
