申请日2017.12.15
公开(公告)日2018.08.10
IPC分类号C02F7/00; C02F3/02; C02F3/20
摘要
本实用新型涉及水处理设备领域，具体涉及到一种水处理用陶瓷曝气头;包括圆柱形的膜层支撑体，其内部设置有进气通道，位于膜层支撑体的表面包裹设置有一层膜层，膜层为纳米级涂层;位于膜层支撑体首端设置有塑料连接头，塑料连接头中央区域为空心结构，用于与进气通道连通，位于膜层支撑体的尾端设置有陶瓷堵头，陶瓷堵头密封膜层支撑体的尾端;本实用新型水处理用陶瓷曝气头结构简单紧凑，使用寿命长不易损坏，可以回收利用且无二次污染。
权利要求书
1.一种水处理用陶瓷曝气头，其特征在于，所述水处理用陶瓷曝气头包括：

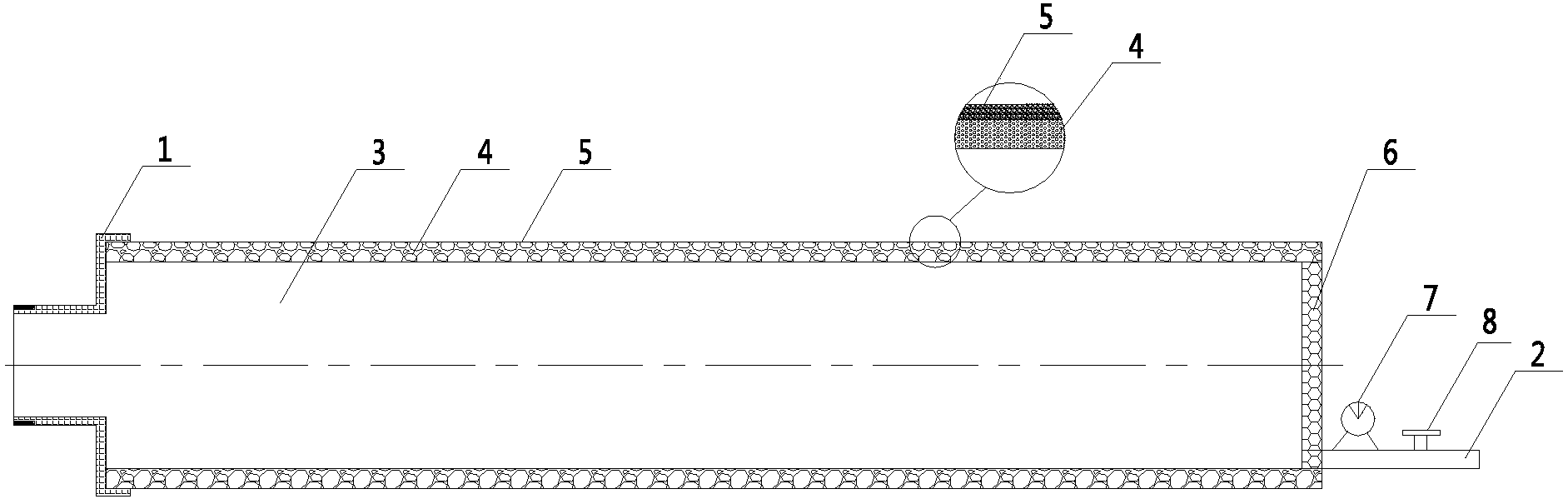

圆柱形的膜层支撑体，其内部设置有进气通道，位于所述膜层支撑体的表面包裹设置有一层膜层，所述膜层为纳米级涂层;位于所述膜层支撑体首端设置有塑料连接头，所述塑料连接头中央区域为空心结构，用于与所述进气通道连通，位于所述膜层支撑体的尾端设置有陶瓷堵头，所述陶瓷堵头密封所述膜层支撑体的尾端。
2.根据权利要求1所述的水处理用陶瓷曝气头，其特征在于，所述膜层支撑体的材质为陶瓷。
3.根据权利要求1所述的水处理用陶瓷曝气头，其特征在于，所述膜层支撑体的尾端还连接有清洗管道，所述清洗管道上设置有压力表和密封阀。
说明书
一种水处理用陶瓷曝气头
技术领域
本实用新型涉及水 处理设备领域，具体涉及到一种水处理用陶瓷曝气头。
背景技术
现有技术中曝气头采用的主要还是微孔曝气器，从材质上分，主要分为：刚玉或者膜式曝气器，各有优点利弊，膜式用的越来越普遍主要是因为其不会造成回流，使用时膜孔张开出气，不用时膜孔闭合，但其强度和曝气效果并没有陶瓷的好，且膜式不能有效回收利用，易造成二次污染。
实用新型内容
鉴于上述问题，本实用新型提供了一种水处理用陶瓷曝气头，具有结构简单、安装方便、使用寿命长无二次污染特点。
本实用新型水处理用陶瓷曝气头解决上述技术问题所采用的技术方案为：
一种水处理用陶瓷曝气头，其中，所述水处理用陶瓷曝气头包括：
圆柱形的膜层支撑体，其内部设置有进气通道，位于所述膜层支撑体的表面包裹设置有一层膜层，所述膜层为纳米级涂层;位于所述膜层支撑体首端设置有塑料连接头，所述塑料连接头中央区域为空心结构，用于与所述进气通道连通，位于所述膜层支撑体的尾端设置有陶瓷堵头，所述陶瓷堵头密封所述膜层支撑体的尾端。
作为优选方案，上述的水处理用陶瓷曝气头，其中，所述膜层支撑体的材质为陶瓷。
作为优选方案，上述的水处理用陶瓷曝气头，其中，所述膜层支撑体的尾端还连接有清洗管道，所述清洗管道上设置有压力表和密封阀。
上述技术方案具有如下优点或有益效果：
本实用新型水处理用陶瓷曝气头结构简单紧凑，使用寿命长不易损坏，可以回收利用且无二次污染。
