申请日2018.12.25
公开(公告)日2019.03.26
IPC分类号C02F9/14; C02F3/08
摘要
本发明公开了基于生物分解的污水净化装置，包括：净化池、生物反应辊、过滤罩、进水管和出水管;生物反应辊设置在净化池内，且生物反应辊的两端分别同轴设置有转动轴，生物反应辊能够以转动轴为轴自转，净化池的一侧设置有进水管，另一侧设置有出水管，出水管的进水口设置有过滤罩;生物反应辊的内部以其中心轴为中心呈辐射状设置有多个相互连通的容纳腔，容纳腔的内部设置有生物反应膜，且生物反应膜呈波浪状，生物反应辊的侧面以及端面设置有与容纳腔相连通的通孔。该基于生物分解的污水净化装置克服现有技术中的部分大型化工场通过专业的大型污水处理设施，能够将污水处理后排放，但是存在处理成本高昴的问题。
权利要求书

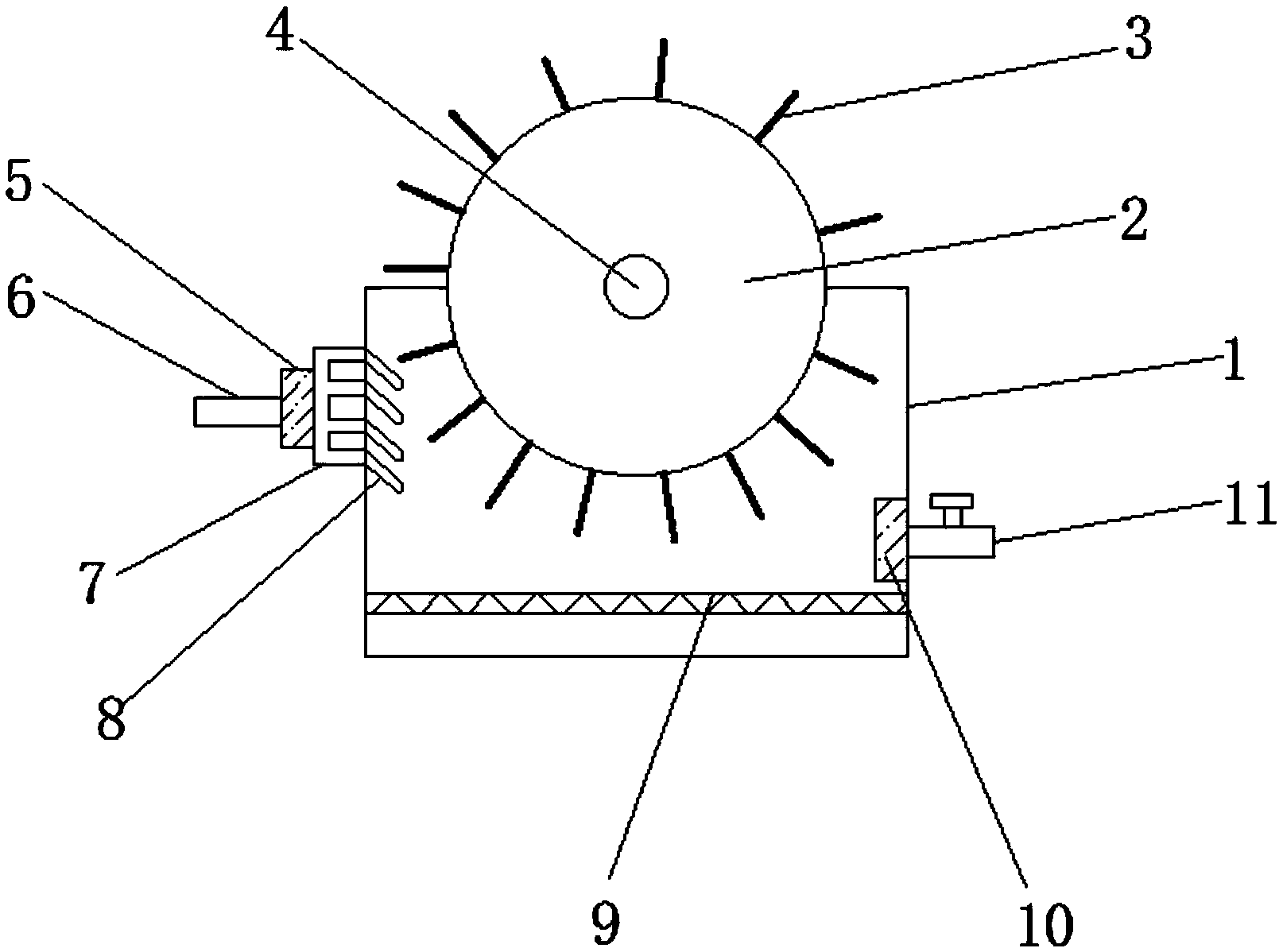

1.一种基于生物分解的污水净化装置，其特征在于，所述污水净化装置包括：净化池(1)、生物反应辊(2)、过滤罩(10)、进水管(6)和出水管(11);所述生物反应辊(2)设置在所述净化池(1)内，且所述生物反应辊(2)的两端分别同轴设置有转动轴(4)，所述生物反应辊(2)能够以所述转动轴(4)为轴自转，所述净化池(1)的一侧设置有进水管(6)，另一侧设置有出水管(11)，所述出水管(11)的进水口设置有所述过滤罩(10);其中，
所述生物反应辊(2)的内部以其中心轴为中心呈辐射状设置有多个相互连通的容纳腔(3)，所述容纳腔(3)的内部设置有生物反应膜(14)，且所述生物反应膜(14)呈波浪状，所述生物反应辊(2)的侧面以及端面设置有与所述容纳腔(3)相连通的通孔(12)。
2.根据权利要求1所述的基于生物分解的污水净化装置，其特征在于，所述进水管(6)与所述净化池(1)连接的一端设置有分流管(7)。
3.根据权利要求2所述的基于生物分解的污水净化装置，其特征在于，所述分流管(7)至少包括四个分支，且分别与所述净化池(1)相连通。
4.根据权利要求3所述的基于生物分解的污水净化装置，其特征在于，所述净化池(1)的内部设置有与所述分流管(7)上的分支一一对应连通的导流管(8)，且所述导流管(8)与所述净化池(1)内部之间形成的夹角能够调节。
5.根据权利要求4所述的基于生物分解的污水净化装置，其特征在于，所述进水管(6)上设置有加压泵(5)。
6.根据权利要求4所述的基于生物分解的污水净化装置，其特征在于，所述生物反应辊(2)的外侧设置有多块与所述导流管(8)相配合的挡板(3)，所述挡板(3)上也设置有生物反应膜(14)。
7.根据权利要求6所述的基于生物分解的污水净化装置，其特征在于，所述挡板(3)与所述生物反应辊(2)之间为可拆卸式连接。
8.根据权利要求7所述的基于生物分解的污水净化装置，其特征在于，所述生物反应辊(2)的外侧设置有固定槽(13)，所述挡板(3)与所述固定槽(13)之间为卡扣式连接。
9.根据权利要求1所述的基于生物分解的污水净化装置，其特征在于，所述净化池(1)的内部设置有曝气板(9)，所述曝气板(9)上间隔设置有多个曝气头。
10.根据权利要求1所述的基于生物分解的污水净化装置，其特征在于，所述曝气板(9)与所述净化池(1)之间为卡扣式连接。
说明书
基于生物分解的污水净化装置
技术领域
本发明涉及污水净化领域，具体地，涉及一种基于生物分解的污水净化装置。
背景技术
随着现代化工业的不断发展，化学污水越来越多，化学污水直接排放造成严重的环境污染问题，部分大型化工场通过专业的大型污水处理设施，能够将污水处理后排放，但是存在处理成本高昴的问题;还有的利用生物分解技术进行净化，但是净化的效果不佳，污水不能得到充分净化。
因此，提供一种在使用过程中利用生物分解技术，让生物反应膜污水充分地接触反应，从而对污水进行充分而有效净化的基于生物分解的污水净化装置是本发明亟需解决的问题。
发明内容
针对上述技术问题，本发明的目的是克服现有技术中的部分大型化工场通过专业的大型污水处理设施，能够将污水处理后排放，但是存在处理成本高昴的问题;还有的利用生物分解技术进行净化，但是净化的效果不佳，污水不能得到充分净化的问题，从而提供一种在使用过程中利用生物分解技术，让生物反应膜污水充分地接触反应，从而对污水进行充分而有效净化的基于生物分解的污水净化装置。
为了实现上述目的，本发明提供了一种基于生物分解的污水净化装置，所述污水净化装置包括：净化池、生物反应辊、过滤罩、进水管和出水管;所述生物反应辊设置在所述净化池内，且所述生物反应辊的两端分别同轴设置有转动轴，所述生物反应辊能够以所述转动轴为轴自转，所述净化池的一侧设置有进水管，另一侧设置有出水管，所述出水管的进水口设置有所述过滤罩;其中，所述生物反应辊的内部以其中心轴为中心呈辐射状设置有多个相互连通的容纳腔，所述容纳腔的内部设置有生物反应膜，且所述生物反应膜呈波浪状，所述生物反应辊的侧面以及端面设置有与所述容纳腔相连通的通孔。
优选地，所述进水管与所述净化池连接的一端设置有分流管。
优选地，所述分流管至少包括四个分支，且分别与所述净化池相连通。
优选地，所述净化池的内部设置有与所述分流管上的分支一一对应连通的导流管，且所述导流管与所述净化池内部之间形成的夹角能够调节。
优选地，所述进水管上设置有加压泵。
优选地，所述生物反应辊的外侧设置有多块与所述导流管相配合的挡板，所述挡板上也设置有生物反应膜。
优选地，所述挡板与所述生物反应辊之间为可拆卸式连接。
优选地，所述生物反应辊的外侧设置有固定槽，所述挡板与所述固定槽之间为卡扣式连接。
优选地，所述净化池的内部设置有曝气板，所述曝气板上间隔设置有多个曝气头。
优选地，所述曝气板与所述净化池之间为卡扣式连接。
根据上述技术方案，本发明提供的基于生物分解的污水净化装置在使用时，利用所述进水管将污水注入至所述净化池中，驱动所述生物反应辊以所述转动轴为轴自转，使得所述生物反应辊内部的生物反应膜与污水充分接触反应，从而进行净化处理。本发明提供的基于生物分解的污水净化装置克服现有技术中的部分大型化工场通过专业的大型污水处理设施，能够将污水处理后排放，但是存在处理成本高昴的问题。
