工业污水处理气体产生技术

发布时间:2019-4-16 17:07:04  中国污水处理工程网

  申请日2018.01.12

  公开(公告)日2018.11.16

  IPC分类号B01J7/00

  摘要

  本实用新型公开了一种用于工业污水处理的气体产生装置,其结构包括排气管道、进气泵、罐盖、控制器、罐体、导向管、出料阀、支撑架、溶液腔,所述罐体为圆罐体结构,下呈外凸状,采用焊接固定连接方式,所述罐体内腔设有紫外灯,上腔位置根据需要设置多个装置,所述罐体底部与导向管相连通,导向管呈“L”式管道结构,所述罐体表面前壁上设有控制器,所述排气管道为“U”形管道,两侧分别位于罐体内外壁,本实用新型设有支撑架,作为罐体的支撑体,钢板上弧度对应罐体底部弧度,增强了结构支承力,改善装置的支撑性。

  权利要求书

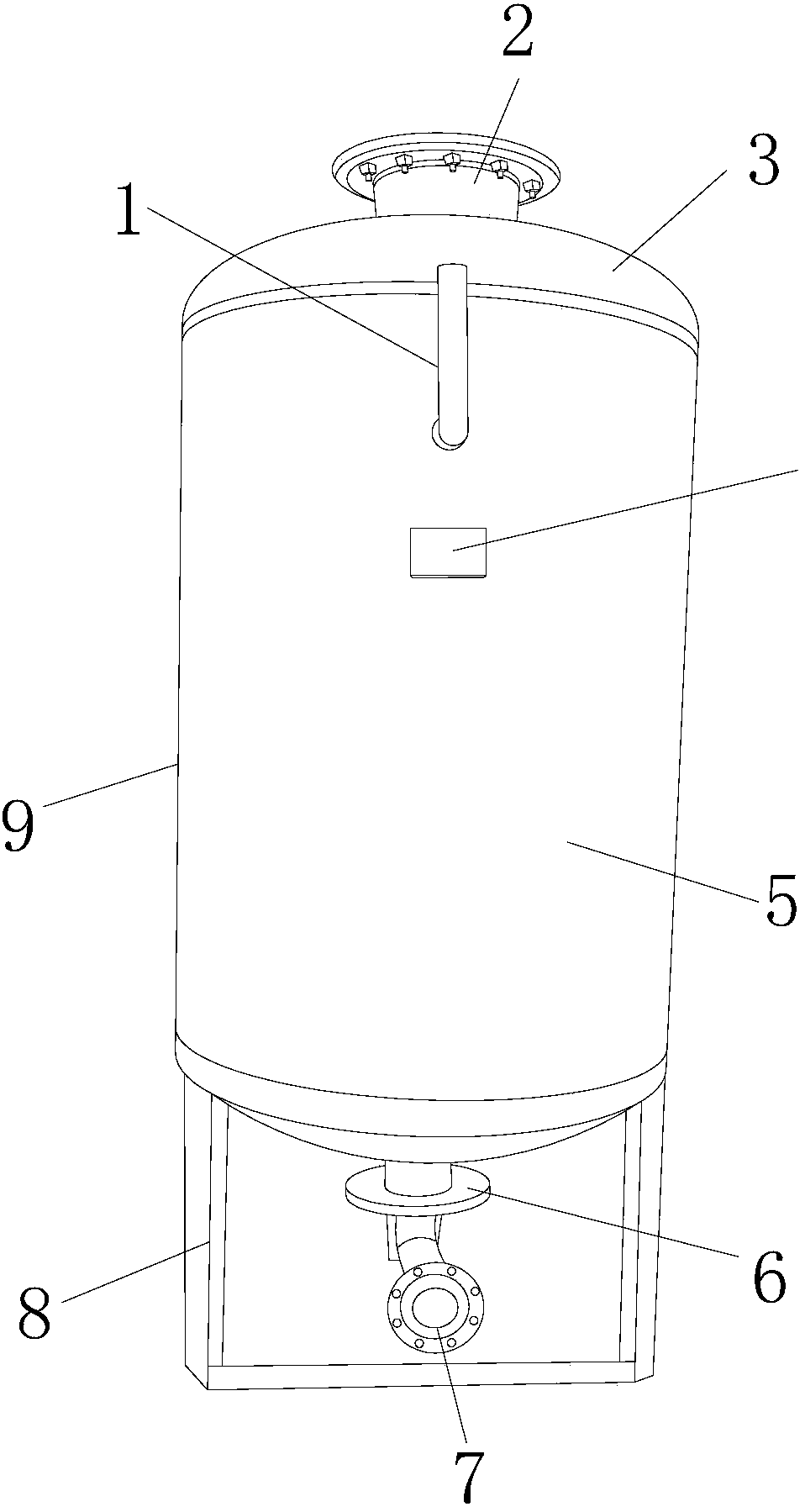

  1.一种用于工业污水处理的气体产生装置,其结构包括排气管道(1)、进气泵(2)、罐盖(3)、控制器(4)、罐体(5)、导向管(6)、出料阀(7)、支撑架(8)、溶液腔(9),所述罐体(5)为圆罐体结构,下呈外凸状,采用焊接固定连接方式,所述罐体(5)内腔设有紫外灯,上腔位置根据需要设置多个装置,其特征在于:

  所述罐体(5)底部与导向管(6)相连通,导向管(6)呈“L”式管道结构,所述罐体(5)表面前壁上设有控制器(4),所述排气管道(1)为“U”形管道,两侧分别位于罐体(5)内外壁,所述罐体(5)下腔处设有溶液腔(9),所述导向管(6)通孔延伸正上方位置设有进气泵(2),所述进气泵(2)安装位于罐体(5)的上方位置,所述罐体(5)上侧与罐盖(3)边缘相连接,所述罐体(5)底部外壁与支撑架(8)采用焊接固定连接方式;

  所述支撑架(8)由支杆(801)、钢板(802)、支管(803)、底垫(804)、横杆(805)、方形板(806)组成,所述支杆(801)采用交叉焊接固定方式连接,上端与钢板(802)相连接,所述钢板(802)侧边与支管(803)焊接固定,所述支管(803)下端垂直连接底垫(804),上端与罐体(5)底部连接,所述横杆(805)两侧连接小方块,与支杆(801)下端构成连接关系,所述支杆(801)交叉中心与方形板(806)固定连接。

  2.根据权利要求1所述的一种用于工业污水处理的气体产生装置,其特征在于:所述溶液腔(9)下方位置设有导向管(6)。

  3.根据权利要求1所述的一种用于工业污水处理的气体产生装置,其特征在于:所述出料阀(7)端口延伸上方位置设有控制器(4)。

  4.根据权利要求1所述的一种用于工业污水处理的气体产生装置,其特征在于:所述控制器(4)表面正上方位置设有排气管道(1)。

  5.根据权利要求1所述的一种用于工业污水处理的气体产生装置,其特征在于:所述导向管(6)前端设有出料阀(7),采用螺纹旋接安装方式。

  6.根据权利要求1所述的一种用于工业污水处理的气体产生装置,其特征在于:所述罐盖(3)中心处设有进气泵(2)。

  说明书

  一种用于工业污水处理的气体产生装置

  技术领域

  本实用新型是一种用于工业污水处理的气体产生装置,属于污水处理技术领域。

  背景技术

  气体产生装置是一种用于工业污水处理的设备,广泛用于工业污水处理行业,气体是指无形状有体积的可变形可流动的流体。

  现有技术公开了申请号为:CN201320521878.0的一种产生用于处理工业污水的气体的气体产生装置,包括用于产生气体的罐体,固定罐体的底座,以及设置于罐体上的进气口及出气口,所述进气口通过气泵依次经过负离子发生器及臭氧发生器接入罐体,并在与所述罐体连接部固定有朝向气流方向打开的单向阀门,所述罐体底部设有曝气孔,所述曝气孔连接至进气口,所述罐体内盛装有纳米级二氧化钛溶液,并在罐体内设有至少一个紫外光灯管。本实用新型可产生具有强氧化性、强还原性的水蒸气,将该水蒸气从出气口接入至污水处理池,对污水中的有毒有害物质进行还原、分解成为无毒物质,反应快捷高效,大大降低了企业污水处理成本,避免了企业偷排污水对环境造成的污染。但是其不足之处在于装置通过底座作为支撑体,其结构单一,承受力较差。

  实用新型内容

  针对现有技术存在的不足,本实用新型目的是提供一种用于工业污水处理的气体产生装置,以解决装置通过底座作为支撑体,其结构单一,承受力较差的问题。

  为了实现上述目的,本实用新型是通过如下的技术方案来实现:一种用于工业污水处理的气体产生装置,其结构包括排气管道、进气泵、罐盖、控制器、罐体、导向管、出料阀、支撑架、溶液腔,所述罐体为圆罐体结构,下呈外凸状,采用焊接固定连接方式,所述罐体内腔设有紫外灯,上腔位置根据需要设置多个装置,所述罐体底部与导向管相连通,导向管呈“L”式管道结构,所述罐体表面前壁上设有控制器,所述排气管道为“U”形管道,两侧分别位于罐体内外壁,所述罐体下腔处设有溶液腔,所述导向管通孔延伸正上方位置设有进气泵,所述进气泵安装位于罐体的上方位置,所述罐体上侧与罐盖边缘相连接,所述罐体底部外壁与支撑架采用焊接固定连接方式;所述支撑架由支杆、钢板、支管、底垫、横杆、方形板组成,所述支杆采用交叉焊接固定方式连接,上端与钢板相连接,所述钢板侧边与支管焊接固定,所述支管下端垂直连接底垫,上端与罐体底部连接,所述横杆两侧连接小方块,与支杆下端构成连接关系,所述支杆交叉中心与方形板固定连接。

  进一步地,所述溶液腔下方位置设有导向管。

  进一步地,所述出料阀端口延伸上方位置设有控制器。

  进一步地,所述控制器表面正上方位置设有排气管道。

  进一步地,所述导向管前端设有出料阀,采用螺纹旋接安装方式。

  进一步地,所述罐盖中心处设有进气泵。

  进一步地,所述钢板为四边形板体,上侧具有弧度且刚好抵在罐体底部。

  进一步地,所述方形板共设有块,通过支杆设在支管之间。

  有益效果

  本实用新型一种用于工业污水处理的气体产生装置,通过进气泵将气体吸入罐体中,其上腔根据需要设置负离子发生器及臭氧发生器等多个装置,支撑架作为罐体的支撑体,由四根相同长度的支管垂直立于底垫上,底垫为橡胶底垫,能够隔开支管与地面的接触,底部由横杆构成方形边框,侧边由支杆交叉构成“X”形结构,交叉中心与方形板焊接固定,钢板上弧度对应罐体底部弧度,增强了结构支承力,改善装置的支撑性。
