申请日2018.07.10
公开(公告)日2019.04.02
IPC分类号C02F1/78; C02F9/04; C02F103/06
摘要
本实用新型公开了一种用于垃圾渗滤液处理的氧化反应器，包括反应器本体、电机外壳和箱体，所述反应器本体内部底端固定有圆形框架，所述圆形框架上安装有滤网，所述反应器本体顶端一侧安装有进液管道，所述反应器本体顶端另一侧安装有臭氧管道，所述电机外壳焊接在反应器本体顶端中间，所述反应器本体一侧底部分别通过排杂管和排液管与箱体连通，所述排杂管位于排液管的上方，所述箱体内部固定有隔板，所述隔板上表面安装有风机，且风机与排杂管连通，所述隔板下方的箱体内安装有水泵，且水泵与排液管连通，所述排杂管和排液管上均安装有阀门。本实用新型具有过滤垃圾渗滤液氧化反应后产生的沉淀物，过滤后的液体与沉淀物分开排出的优点。

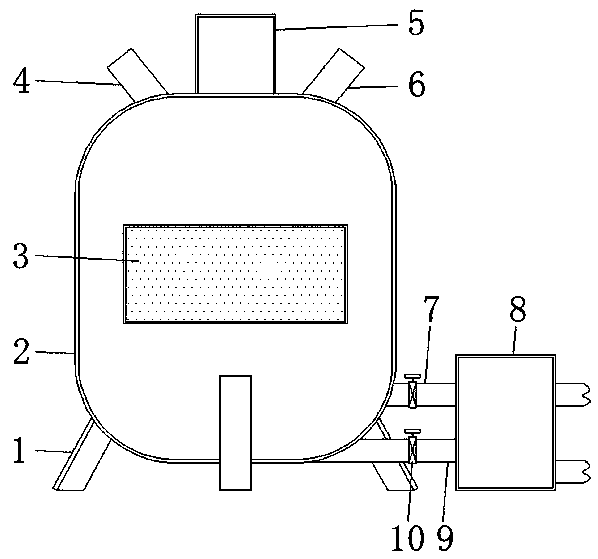

1.一种用于垃圾渗滤液处理的氧化反应器，包括反应器本体(2)、电机外壳(5)和箱体(8)，其特征在于：所述反应器本体(2)底部呈环形阵列焊接有三个支撑柱(1)，所述反应器本体(2)正面嵌入安装有玻璃窗(3)，所述反应器本体(2)顶端一侧安装有进液管道(4)，所述反应器本体(2)顶端另一侧安装有臭氧管道(6)，所述电机外壳(5)焊接在反应器本体(2)顶端中间，所述反应器本体(2)一侧底部分别通过排杂管(7)和排液管(9)与箱体(8)连通，所述排杂管(7)位于排液管(9)的上方，所述排杂管(7)和排液管(9)上均安装有阀门(10)。
2.根据权利要求1所述的一种用于垃圾渗滤液处理的氧化反应器，其特征在于：所述反应器本体(2)内部底端固定有圆形框架(21)，所述圆形框架(21)上安装有滤网(22)，所述滤网(22)采用不锈钢材料制作，且滤网(22)分为两层，一层为60目，另一层为100目。
3.根据权利要求1所述的一种用于垃圾渗滤液处理的氧化反应器，其特征在于：所述电机外壳(5)内部通过固定块固定有电机(51)，所述电机(51)底端转动安装有传动杆(52)，所述传动杆(52)背离电机(51)的一端穿过反应器本体(2)顶端固定有搅拌叶(53)，且搅拌叶(53)位于反应器本体(2)内部。
4.根据权利要求1所述的一种用于垃圾渗滤液处理的氧化反应器，其特征在于：所述排杂管(7)与反应器本体(2)连通处位于圆形框架(21)的上方，所述排液管(9)与反应器本体(2)连通处位于圆形框架(21)的下方。
5.根据权利要求1所述的一种用于垃圾渗滤液处理的氧化反应器，其特征在于：所述箱体(8)内部固定有隔板(82)，所述隔板(82)上表面安装有风机(81)，且风机(81)与排杂管(7)连通，所述隔板(82)下方的箱体(8)内安装有水泵(83)，且水泵(83)与排液管(9)连通。
说明书
一种用于垃圾渗滤液处理的氧化反应器
技术领域
本实用新型涉及垃圾渗滤液处理技术领域，具体为一种用于垃圾渗滤液处理的氧化反应器。
背景技术
垃圾渗滤液是指来源于垃圾填埋场中垃圾本身含有的水分、进入填埋场的雨雪水及其他水分，扣除垃圾、覆土层的饱和持水量，并经历垃圾层和覆土层而形成的一种高浓度的有机废水，还有堆积的准备用于焚烧的垃圾渗漏出的水分。在对垃圾渗滤液处理时，将垃圾渗滤液导入到氧化反应器中进行氧化反应，将反应后的液体输送出来进行下一步工序。垃圾渗滤液在氧化反应过程中会有杂质沉淀物产生，现有的氧化反应器内部没有安装相应的过滤装置，这部分沉淀物会随着反应后的液体一起排出，在进行下个工序之前需要将沉淀物与液体分离，增加了处理的工序。
实用新型内容
本实用新型的目的在于提供一种用于垃圾渗滤液处理的氧化反应器，具备过滤垃圾渗滤液氧化反应后产生的沉淀物，过滤后的液体与沉淀物分开排出的优点，解决了垃圾渗滤液在氧化反应过程中产生的沉淀物的会随着反应后的液体一起排出，在进行下个工序之前需要将沉淀物与液体分离，增加工序问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于垃圾渗滤液处理的氧化反应器，包括反应器本体、电机外壳和箱体，所述反应器本体底部呈环形阵列焊接有三个支撑柱，所述反应器本体正面嵌入安装有玻璃窗，所述反应器本体顶端一侧安装有进液管道，所述反应器本体顶端另一侧安装有臭氧管道，所述电机外壳焊接在反应器本体顶端中间，所述反应器本体一侧底部分别通过排杂管和排液管与箱体连通，所述排杂管位于排液管的上方，所述排杂管和排液管上均安装有阀门。
优选的，所述反应器本体内部底端固定有圆形框架，所述圆形框架上安装有滤网，所述滤网采用不锈钢材料制作，且滤网分为两层，一层为60目，另一层为100目。
优选的，所述电机外壳内部通过固定块固定有电机，所述电机底端转动安装有传动杆，所述传动杆背离电机的一端穿过反应器本体顶端固定有搅拌叶，且搅拌叶位于反应器本体内部。
优选的，所述排杂管与反应器本体连通处位于圆形框架的上方，所述排液管与反应器本体连通处位于圆形框架的下方。
优选的，所述箱体内部固定有隔板，所述隔板上表面安装有风机，且风机与排杂管连通，所述隔板下方的箱体内安装有水泵，且水泵与排液管连通。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置滤网，达到了对垃圾渗滤液氧化反应后产生的沉淀物过滤的效果，本实用新型设置有滤网，滤网安装在圆形框架上，圆形框架固定在反应器本体内部底端，垃圾渗滤液氧化反应后形成的液体中含有沉淀物，这部分沉淀物随着反应后的液体通过滤网时，由于滤网分为两层，一层为60目，另一层为100目，过滤的等级高，能通过滤网的只有液体，沉淀物被阻挡在滤网上，使排出的液体中不含有多余的沉淀物，方便下一个工序的处理。
2、本实用新型通过设置排杂管和排液管，达到了过滤后的液体与沉淀物分开排出的效果，本实用新型设置有排杂管和排液管，排杂管与反应器本体连通处位于圆形框架的上方，且排杂管与风机连接，沉淀物位于滤网的上方，风机产生的强大吸力将滤网上的沉淀物向外吸，通过排杂管排出到外界，排液管与反应器本体连通处位于圆形框架的下方，且排液管与水泵连接，氧化后经过过滤的液体在水泵的作用下从反应器本体中抽出，液体通过排液管排出进入下一工序，达到了过滤后的液体与沉淀物分开排出的目的。
