申请日2018.01.12
公开(公告)日2018.11.20
IPC分类号C02F9/04
摘要
本实用新型公开了一种市政污水管网的污水净化智能处理系统，其结构包括底板、反应器、输水管道、监测器、处理器、沉淀池、净化器、操作板、回流控制阀、压力变送器，所述反应器、监测器、处理器、沉淀池通过输水管道互相连接在同一平面上，本实用新型设有监测器，用操作板、回流控制阀、压力变送器配合处理器进行调整到方便使用的条件下，然后用检测棒进行检测污水处理的效果，通过扬声器进行提示处理的情况，在显示在显示屏上，然后通过显示屏显示的情况，用调节器对污水的情况再次处理，提高污水处理智能处程度，减少人为操作的误差。
权利要求书

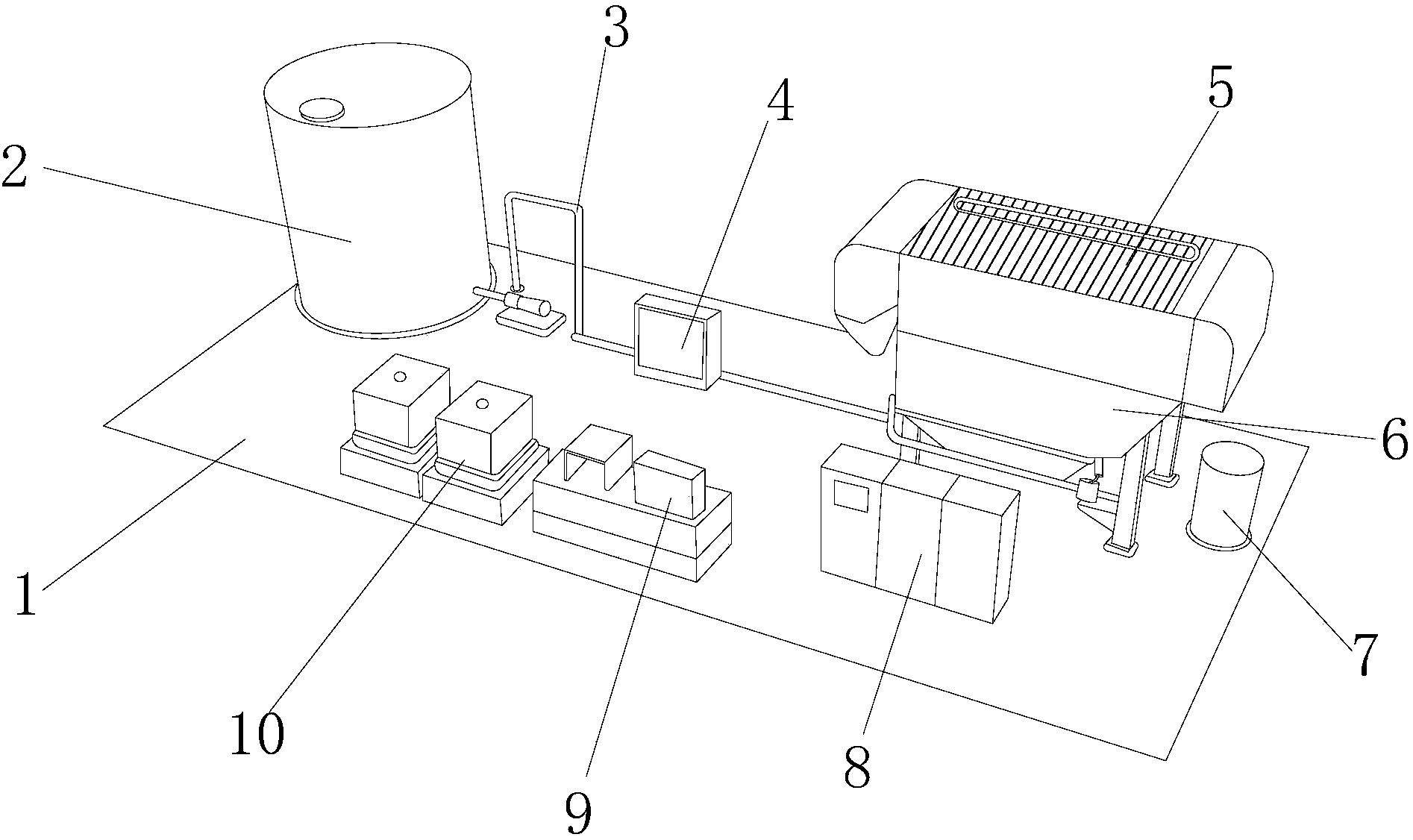

1.一种市政污水管网的污水净化智能处理系统，其结构包括底板(1)、反应器(2)、输水管道(3)、监测器(4)、处理器(5)、沉淀池(6)、净化器(7)、操作板(8)、回流控制阀(9)、压力变送器(10)，所述反应器(2)、监测器(4)、处理器(5)、沉淀池(6)通过输水管道(3)互相连接在同一平面上，其特征在于：
所述反应器(2)与净化器(7)都为圆柱体结构，反应器(2)面积是净化器(7)面积的五倍，所述输水管道(3)左端接口贯穿并嵌入反应器(2)右下端上，所述监测器(4)设在输水管道(3)前端的中间位置上，所述输水管道(3)右端接口贯穿伸入处理器(5)内部，所述处理器(5)与沉淀池(6)叠合在同一模块上，所述底板(1)前端设有操作板(8)、回流控制阀(9)、压力变送器(10)，所述底板(1)将所有元件固定连接于其表面;
所述监测器(4)由检测棒(401)、壳体(402)、显示屏(403)、接头(404)、调节器(405)、扬声器(406)组成，所述检测棒(401)与接头(404)连接在同一直线上，所述接头(404)插入壳体(402)顶部右侧上，与壳体(402)互相传导连接，所述壳体(402)前端设有显示屏(403)和调节器(405)、扬声器(406)，所述显示屏(403)和调节器(405)通过壳体(402)内部导电连接，所述扬声器(406)通过壳体(402)与顶部的检测棒(401)连为一体，通过检测棒(401)连接伸入处理器(5)内。
2.根据权利要求1所述的一种市政污水管网的污水净化智能处理系统，其特征在于：所述反应器(2)通过输水管道(3)与处理器(5)相接通。
3.根据权利要求1所述的一种市政污水管网的污水净化智能处理系统，其特征在于：所述处理器(5)顶部上设有过滤网。
4.根据权利要求1所述的一种市政污水管网的污水净化智能处理系统，其特征在于：所述沉淀池(6)底部上设有集污器，两者连接处相通。
5.根据权利要求1所述的一种市政污水管网的污水净化智能处理系统，其特征在于：所述净化器(7)通过底板(1)底部的水管伸入沉淀池(6)内部。
6.根据权利要求1所述的一种市政污水管网的污水净化智能处理系统，其特征在于：所述操作板(8)、回流控制阀(9)、压力变送器(10)通过电源线互相导电连接。
说明书
一种市政污水管网的污水净化智能处理系统
技术领域
本实用新型是一种市政污水管网的污水净化智能处理系统，属于污水净化智能处理设备技术领域。
背景技术
为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术公开了申请号为：201510085139.5的一种智能污水处理系统，在产水管上设置与自动控制系统连接的压力变送器，该自动控制系统在压力变送器的作用下或者根据智能污水处理系统的运行时间可自动控制进水阀、产水阀、反洗阀、排泥阀、吹扫阀以及加药阀的开关，以达到自动控制MBR 反应系统原位在线清洗和原位离线清洗的目的，减少人为操作的误差，降低管理成本，保证MBR反应系统处于良好的运行状态，避免膜组件的频繁起吊，减少断丝率，延长MBR膜生物反应器的使用寿命，降低更换成本。此外，本发明的智能污水处理系统中增设了污泥回流系统，即污泥导流板及污泥斗，对辅助MBR膜生物反应器除磷效果显著。但是其不足之处在于现有的污水处理智能处程度低，无法减少人为操作的误差。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种市政污水管网的污水净化智能处理系统，以解决现有的污水处理智能处程度低，无法减少人为操作的误差的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种市政污水管网的污水净化智能处理系统，其结构包括底板、反应器、输水管道、监测器、处理器、沉淀池、净化器、操作板、回流控制阀、压力变送器，所述反应器、监测器、处理器、沉淀池通过输水管道互相连接在同一平面上，所述反应器与净化器都为圆柱体结构，反应器面积是净化器面积的五倍，所述输水管道左端接口贯穿并嵌入反应器右下端上，所述监测器设在输水管道前端的中间位置上，所述输水管道右端接口贯穿伸入处理器内部，所述处理器与沉淀池叠合在同一模块上，所述底板前端设有操作板、回流控制阀、压力变送器，所述底板将所有元件固定连接于其表面;所述监测器由检测棒、壳体、显示屏、接头、调节器、扬声器组成，所述检测棒与接头连接在同一直线上，所述接头插入壳体顶部右侧上，与壳体互相传导连接，所述壳体前端设有显示屏和调节器、扬声器，所述显示屏和调节器通过壳体内部导电连接，所述扬声器通过壳体与顶部的检测棒连为一体，通过检测棒连接伸入处理器内。
进一步地，所述反应器通过输水管道与处理器相接通。
进一步地，所述处理器顶部上设有过滤网。
进一步地，所述沉淀池底部上设有集污器，两者连接处相通。
进一步地，所述净化器通过底板底部的水管伸入沉淀池内部。
进一步地，所述操作板、回流控制阀、压力变送器通过电源线互相导电连接。
进一步地，所述净化器内部设有除臭层。
进一步地，所述扬声器与检测棒互相接通。
有益效果
本实用新型一种市政污水管网的污水净化智能处理系统，用操作板、回流控制阀、压力变送器配合处理器进行调整到方便使用的条件下，然后用检测棒进行检测污水处理的效果，通过扬声器进行提示处理的情况，在显示在显示屏上，然后通过显示屏显示的情况，用调节器对污水的情况再次处理，提高污水处理智能处程度，减少人为操作的误差。
