申请日2018.07.16
公开(公告)日2019.02.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种医疗污水处理装置，包括箱体1，通过进液口上的导管与污水池连通，开启水泵从而污水进入过滤室后由过滤抽屉底部安装的过滤网进行过滤，从而污水残渣均过滤在过滤抽屉中，通过操作人员定期将抽屉抽出对内部的过滤物进行处理，而处理后的污水通过过滤网流入曝气室中，污水进入曝气室后，开启曝气机对污水中进行曝气，同时开启注剂箱上的电控阀以及负压泵，使得混凝剂和絮凝剂注入污水中，在混凝剂和絮凝剂的共同作用下，悬浮物发生物理絮凝和化学絮凝，从而形成大的悬浮物絮团，从而对污水进一步处理，开启电机带动搅拌杆对污水以及臭氧进行搅拌，从而提高臭氧与污水的充分接触完成消毒，处理后的污水从排液口排出。
权利要求书

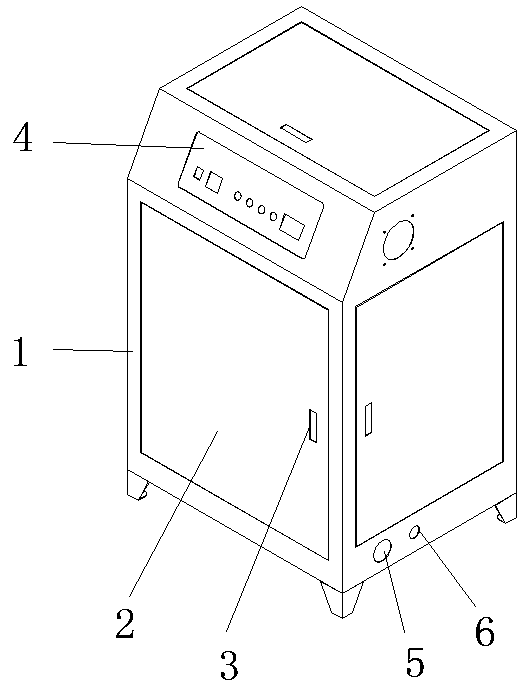

1.一种医疗污水处理装置，包括箱体(1)，其特征在于，所述箱体(1)的四个侧壁以及上表面均安装有转动连接的活动门(2)，且活动门(2)上均安装有平面锁(3);所述箱体(1)内部通过垂直设置的竖板(7)将箱体(1)内部分为左右设置的空腔，所述箱体(1)右侧的空腔固定安装有两个平行设置的隔板(19)，且隔板(19)从上至下依次固定安装有水泵(20)、储气罐(21)和臭氧发生器(22);所述箱体(1)左侧的空腔固定安装有处理箱(8)，且处理箱(8)从上至下依次分为过滤室(9)、曝气室(10)和消毒室(11)，所述过滤室(9)的上表面通过水管与水泵(20)的排水接口固定连接，且过滤室(9)内安装有过滤装置，所述曝气室(10)与消毒室(11)通过连接管连通，且连接管上安装有阀门(15)，所述曝气室(10)内安装有曝气装置，消毒室(11)内安装有搅拌装置，所述臭氧发生器(22)的排气管通过排气管与消毒室(11)靠近顶部的侧壁连通;所述箱体(1)的侧壁开设有进液口(5)和排液口(6)，进液口(5)通过导管与水泵(20)的进水接口固定连接，排液口(6)通过导管与消毒室(11)的排液口相互连通，且排液口(6)上安装有控制阀门，所述箱体(1)的表面安装有控制面板(4)。
2.根据权利要求1所述的一种医疗污水处理装置，其特征在于，所述过滤装置由过滤抽屉(12)和过滤网(13)组成，所述过滤抽屉(12)与过滤室(9)滑动连接，且过滤室(9)与曝气室(10)相互连通，所述过滤抽屉(12)的底部开设有通孔，且通孔内固定安装有过滤网(13)。
3.根据权利要求1所述的一种医疗污水处理装置，其特征在于，所述曝气装置由曝气机(14)和注剂箱组成，所述曝气机(14)固定安装在曝气室(10)的内底壁，且曝气机(14)的气体接口通过连接管与储气罐(21)的排气口相互连接，所述曝气室(10)的侧壁固定安装有注剂箱和排气口，且注剂箱内存放有混凝剂和絮凝剂，注剂箱的顶部安装有负压泵，所述注剂箱通过导管与曝气室(10)相互连通，且导管上安装有电控阀。
4.根据权利要求1所述的一种医疗污水处理装置，其特征在于，所述搅拌装置由搅拌杆(16)、安装槽(17)和电机(18)组成，所述消毒室(11)的底部开设有安装槽(17)，且安装槽(17)内固定安装有电机(18)，所述电机(18)的输出端通过联轴器与转轴的一端连接，且转轴的另一端延伸至消毒室(11)内并与搅拌杆(16)的一端固定连接。
5.根据权利要求1所述的一种医疗污水处理装置，其特征在于，所述箱体(1)的内部安装有蓄电池，且蓄电池通过导线与设备上的用电元件电性连接。
说明书
一种医疗污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种医疗污水处理装置。
背景技术
医用污水来源及成分复杂，含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，具有空间污染、急性传染和潜伏性传染等特征，不经有效处理会成为一条疫病扩散的重要途径和严重污染环境，另外医疗污水还掺杂有止血棉、消毒棉等等医用设备，导致流淌困难，医疗污水很难只依靠重力流进污水处理设备，容易堵塞污水处理设备的管道，因此需要一种医疗污水处理装置对医疗污水进行多次处理。
发明内容
本实用新型的目的在于提供一种医疗污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种医疗污水处理装置，包括箱体，所述箱体的四个侧壁以及上表面均安装有转动转动连接的活动门，且活动门上均安装有平面锁;所述箱体内部通过垂直设置的竖板将箱体内部分为左右设置的空腔，所述箱体右侧的空腔固定安装有两个平行设置的隔板，且隔板从上至下依次固定安装有水泵、储气罐和臭氧发生器;所述箱体左侧的空腔固定安装有处理箱，且处理箱从上至下依次分为过滤室、曝气室和消毒室，所述过滤室的上表面通过水管与水泵的排水接口固定连接，且过滤室内安装有过滤装置，所述曝气室与消毒室通过连接管连通，且连接管上安装有阀门，所述曝气室内安装有曝气装置，消毒室内安装有搅拌装置，所述臭氧发生器的排气管通过排气管与消毒室靠近顶部的侧壁连通;所述箱体的侧壁开设有进液口和排液口，进液口通过导管与水泵的进水接口固定连接，排液口通过导管与消毒室的排液口相互连通，且排液口上安装有控制阀门，所述箱体的表面安装有控制面板。
作为本实用新型进一步的方案：所述过滤装置由过滤抽屉和过滤网组成，所述过滤抽屉与过滤室滑动连接，且过滤室与曝气室相互连通，所述过滤抽屉的底部开设有通孔，且通孔内固定安装有过滤网。
作为本实用新型进一步的方案：所述曝气装置由曝气机和注剂箱组成，所述曝气机固定安装在曝气室的内底壁，且曝气机的气体接口通过连接管与储气罐的排气口相互连接，所述曝气室的侧壁固定安装有注剂箱和排气口，且注剂箱内存放有混凝剂和絮凝剂，注剂箱的顶部安装有负压泵，所述注剂箱通过导管与曝气室相互连通，且导管上安装有电控阀。
作为本实用新型进一步的方案：所述搅拌装置由搅拌杆、安装槽和电机组成，所述消毒室的底部开设有安装槽，且安装槽内固定安装有电机，所述电机的输出端通过联轴器与转轴的一端连接，且转轴的另一端延伸至消毒室内并与搅拌杆的一端固定连接。
作为本实用新型进一步的方案：所述箱体的内部安装有蓄电池，且蓄电池通过导线与设备上的用电元件电性连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过进液口上的导管与污水池连通，开启水泵从而污水进入过滤室后由过滤抽屉底部安装的过滤网进行过滤，从而污水残渣均过滤在过滤抽屉中，通过操作人员定期将抽屉抽出对内部的过滤物进行处理。
2、本实用新型通过开启电机带动搅拌杆对污水以及臭氧进行搅拌，从而提高臭氧与污水的充分接触完成消毒。
