申请日2017.12.04
公开(公告)日2019.01.01
IPC分类号C02F9/08; H02J7/35; B01D63/08; C02F1/44; C02F1/30
摘要
本实用新型公开了一种净化工业废水的平板膜分离装置，包括工业废水的废水池，包括紫外灯、TiO2‑PVDF平板膜、净水箱，TiO2‑PVDF平板膜位于废水池中，紫外灯照射TiO2‑PVDF平板膜，TiO2‑PVDF平板膜的一端均连通净水箱，TiO2‑PVDF平板膜上分布光催化粒子。本实用新型中紫外线灯设置于透光板的外侧，透过透光板对污水进行照射，紫外光激活TiO2‑PVDF平板膜上的光催化粒子进行光催化反应，减少膜污染，延长了TiO2‑PVDF平板膜的使用寿命;电转换器与水泵和紫外线灯电连接为其提供电能带动后续处理装置的运行，保证本实用新型的有序运行。
权利要求书

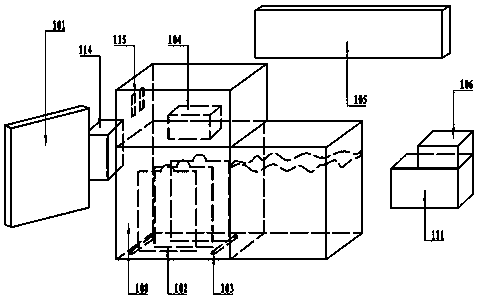

1.一种净化工业废水的平板膜分离装置，包括工业废水的废水池(113)，其特征在于，包括若干个紫外灯(101)、若干个TiO2-PVDF平板膜(102)、净水箱(114)，若干个所述TiO2-PVDF平板膜(102)位于所述废水池(113)中，若干个所述紫外灯(101)照射若干个所述TiO2-PVDF平板膜(102)，若干个所述TiO2-PVDF平板膜(102)的一端均连通所述净水箱(114)，所述TiO2-PVDF平板膜(102)上分布光催化粒子。
2.根据权利要求1所述的一种净化工业废水的平板膜分离装置，其特征在于，包括废水处理池，所述废水处理池包括膜处理池(112)、隔板、若干个透光板(108)，所述废水处理池被隔板分隔成所述膜处理池(112)和废水池(113)，所述隔板下端与废水处理池底壁之间留有缝隙，若干个所述透光板(108)设置在所述膜处理池(112)的侧壁上，所述透光板(108)外侧设置紫外灯(101)。
3.根据权利要求2所述的一种净化工业废水的平板膜分离装置，其特征在于，包括若干个曝气器(103)，若干个所述曝气器(103)固定设置在所述废水处理池底壁上。
4.根据权利要求1所述的一种净化工业废水的平板膜分离装置，其特征在于，包括水泵(104)和连通管(107)，所述连通管(107)包括若干个进水口和一个出水口，若干个所述进水口分别连通一所述TiO2-PVDF平板膜(102)上端，所述出水口连通所述水泵(104)。
5.根据权利要求4所述的一种净化工业废水的平板膜分离装置，其特征在于，包括流量计(115)，所述水泵(104)连通所述流量计(115)后连通所述净水箱(114)。
6.根据权利要求5所述的一种净化工业废水的平板膜分离装置，其特征在于，包括蓄电池(106)、太阳能板(105)、电转换器(111)，所述太阳能板(105)电连接所述蓄电池(106)，所述蓄电池(106)电连接所述电转换器(111)，所述电转换器(111)分别电连接曝气器(103)、所述水泵(104)、所述紫外灯(101)。
7.根据权利要求1所述的一种净化工业废水的平板膜分离装置，其特征在于，包括上固定端头(201)和下固定端头(202)，所述上固定端头(201)和所述下固定端头(202)位于所述废水池(113)中，若干个所述TiO2-PVDF平板膜(102)内嵌在所述上固定端头(201)和所述下固定端头(202)中及若干个所述TiO2-PVDF平板膜(102)左侧壁和右侧壁包覆所述上固定端头(201)、所述下固定端头(202)中，工业废水从若干个所述TiO2-PVDF平板膜(102)前侧壁和后侧壁进入。
8.根据权利要求2所述的一种净化工业废水的平板膜分离装置，其特征在于，包括活性污泥(109)，所述活性污泥(109)位于所述废水池(113)中。
说明书
一种净化工业废水的平板膜分离装置
技术领域
本实用新型涉及一种净化工业废水的平板膜分离装置，属于工业净化技术领域。
背景技术
目前，公知的膜处理污水装置是由分离水箱、紫外灯;TiO2-PVDF平板膜;曝气器;水泵;太阳能板;蓄电池;连通管;导线;活性污泥;水管;电转换器;流量计顺序串连而成。在处理污水的时候，预处理过的污水容易污染膜，使其寿命缩短。但是一般膜处理装置的膜使用寿命短，随着长时间使用膜处理效率下降。
实用新型内容
本实用新型所要解决的技术问题是克服现有技术的缺陷，提供一种净化工业废水的平板膜分离装置。
为达到上述目的，本实用新型提供一种净化工业废水的平板膜分离装置，包括工业废水的废水池，包括若干个紫外灯、若干个TiO2-PVDF平板膜、净水箱，若干个所述TiO2-PVDF平板膜位于所述废水池中，若干个所述紫外灯照射若干个所述TiO2-PVDF平板膜，若干个所述TiO2-PVDF平板膜的一端均连通所述净水箱，所述TiO2-PVDF平板膜上分布光催化粒子。
优先地，包括废水处理池，所述废水处理池包括膜处理池、隔板、若干个透光板，所述废水处理池被隔板分隔成所述膜处理池和废水池，所述隔板下端与废水处理池底壁之间留有缝隙，若干个所述透光板设置在所述膜处理池的侧壁上，所述透光板外侧设置紫外灯。
优先地，包括若干个曝气器，若干个所述曝气器固定设置在所述废水处理池底壁上。
优先地，包括水泵和连通管，所述连通管包括若干个进水口和一个出水口，若干个所述进水口分别连通一所述TiO2-PVDF平板膜上端，所述出水口连通所述水泵。
优先地，包括流量计，所述水泵连通所述流量计后连通所述净水箱。
优先地，包括蓄电池、太阳能板、电转换器，所述太阳能板电连接所述蓄电池，所述蓄电池电连接所述电转换器，所述电转换器分别电连接曝气器、所述水泵、所述紫外灯。
优先地，包括上固定端头和下固定端头，所述上固定端头和所述下固定端头位于所述废水池中，若干个所述TiO2-PVDF平板膜内嵌在所述上固定端头和所述下固定端头中及若干个所述TiO2-PVDF平板膜左侧壁和右侧壁包覆所述上固定端头、所述下固定端头中，工业废水从若干个所述TiO2-PVDF平板膜前侧壁和后侧壁进入。
优先地，包括活性污泥，所述活性污泥位于所述废水池中。
本实用新型所达到的有益效果：
本实用新型通过平板膜连接水泵的入口，水泵的出口通过流量计和水管导入净水箱中，水箱的侧壁为透光板，紫外线灯设置于透光板的外侧并能够透过透光板对污水进行照射，紫外光激活TiO2-PVDF平板膜上的光催化离子进行光催化反应，减少膜污染，延长了TiO2-PVDF平板膜的使用寿命;太阳能板与蓄电池电连接输出电能至蓄电池中蓄电储能，蓄电池与电转换器电连接实现直流电源转换为交流电，电转换器与水泵和紫外线灯电连接为其提供电能带动后续处理装置的运行，保证本实用新型的有序运行;用活性污泥初步处理预处理的污水，便于平板膜对预处理过的污水进行深度净化。
