申请日2018.04.09
公开(公告)日2019.03.15
IPC分类号C02F1/52; B01D21/02; B01D21/24
摘要
本实用新型公开了一种农村污水用废水排放装置，包括进水管，所述进水管端部与分流管的端部固定连接，且分流管的另一端与排放处理箱侧壁固定连接，所述收集板上固定设置有第二通水孔，且收集板与排放处理箱侧壁固定连接，所述收集板与清理槽侧壁固定连接，且清理槽底部与排放处理箱侧壁之间固定安装有连通孔，所述排放处理箱的另一侧固定设置有排水管。该农村污水用废水排放装置通过分离板进行污水和污物分离，污物在重力作用下进行清理槽内部进行收集实现分离，解决了由于农村污水在排放物中，存在生活垃圾和污水未分离，导致污水和污物同时进行排放入河流和环境中，造成环境污染，不符合环保排放需求的问题。
权利要求书

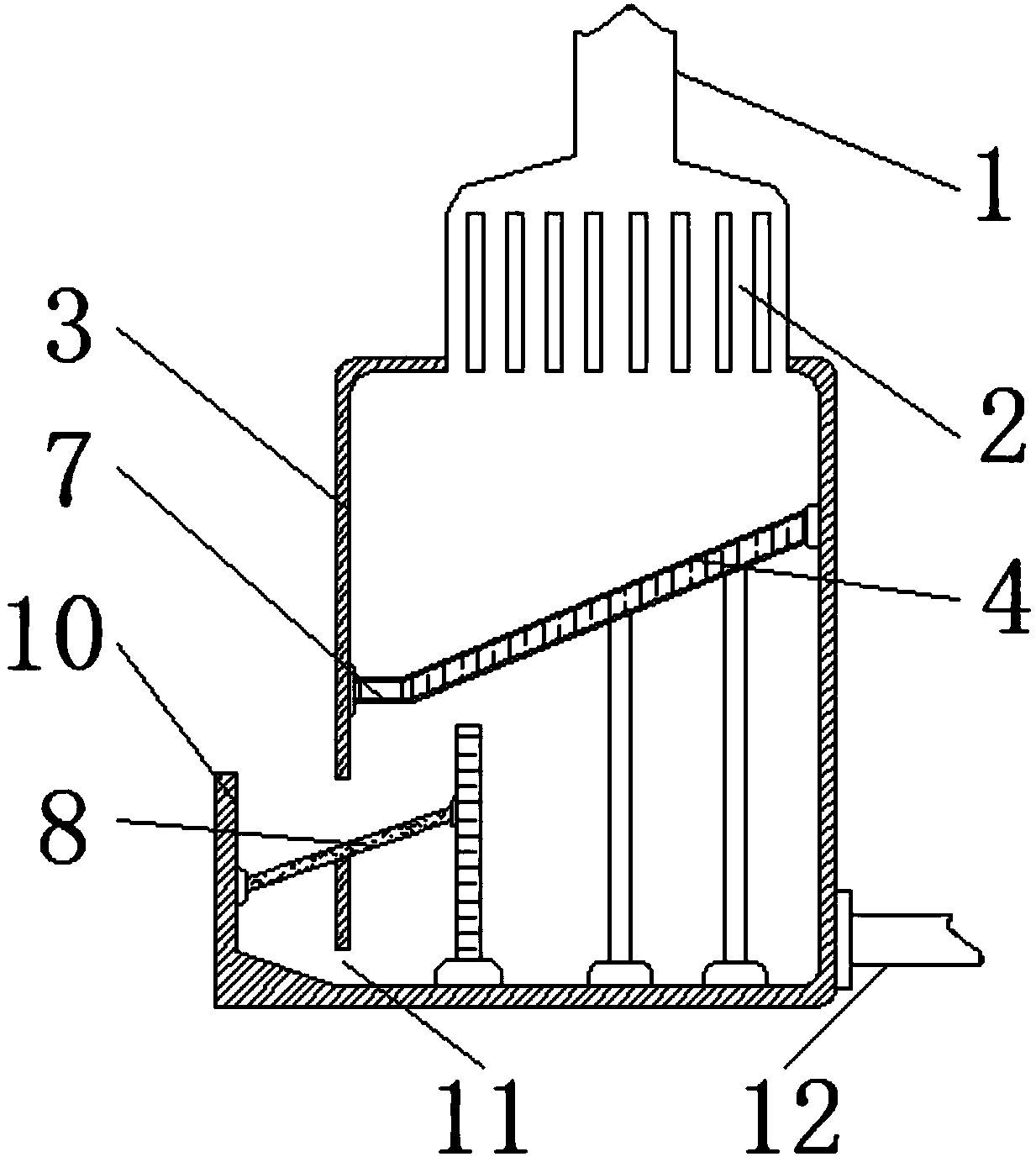

1.一种农村污水用废水排放装置，包括进水管(1)，其特征在于：所述进水管(1)端部与分流管(2)的端部固定连接，且分流管(2)的另一端与排放处理箱(3)侧壁固定连接，所述排放处理箱(3)内部侧壁上固定连接分离板(4)，且分离板(4)上部固定设置有第一通水孔(5)，所述第一通水孔(5)内部侧壁上固定设置有滤网(6)，所述分离板(4)端部固定设置有污物排泄口(7)，且污物排泄口(7)下方固定安装有收集板(8)，所述收集板(8)上固定设置有第二通水孔(9)，且收集板(8)与排放处理箱(3)侧壁固定连接，所述收集板(8)与清理槽(10)侧壁固定连接，且清理槽(10)底部与排放处理箱(3)侧壁之间固定安装有连通孔(11)，所述排放处理箱(3)的另一侧固定设置有排水管(12)。
2.根据权利要求1所述的一种农村污水用废水排放装置，其特征在于：所述进水管(1)与分流管(2)通过胶合构成一体结构，且进水管(1)的直径等于分流管(2)总数直径之和，所述分流管(2)在排放处理箱(3)上部呈均匀分布，且分流管(2)与排放处理箱(3)上部侧壁构成垂直连接结构。
3.根据权利要求1所述的一种农村污水用废水排放装置，其特征在于：所述分离板(4)与排放处理箱(3)侧壁构成倾斜连接结构，且分离板(4)上的第一通水孔(5)呈均匀分布。
4.根据权利要求1所述的一种农村污水用废水排放装置，其特征在于：所述第一通水孔(5)孔径大于第二通水孔(9)孔径，且第二通水孔(9)在分离板(4)上呈均匀分布。
5.根据权利要求1所述的一种农村污水用废水排放装置，其特征在于：所述收集板(8)与排放处理箱(3)侧壁构成倾斜连接结构，且收集板(8)与分离板(4)之间相平行。
说明书
一种农村污水用废水排放装置
技术领域
本实用新型涉及农村污水技术领域，具体为一种农村污水用废水排放装置。
背景技术
农村污水处理是指对农村污水处理的一个方法，农村生活曰渐城市化，生活污水主要来自农家的厕所冲洗水、厨房洗涤水、洗衣机排水、淋浴排水及其他排水。
农村污水在进行废水排放过程中，由于农村污水在排放物中，存在生活垃圾和污水未分离，导致污水和污物同时进行排放入河流和环境中，造成环境污染，不符合环保排放需求。
实用新型内容
本实用新型的目的在于提供一种农村污水用废水排放装置，以解决上述背景技术中提出的由于农村污水在排放物中，存在生活垃圾和污水未分离，导致污水和污物同时进行排放入河流和环境中，造成环境污染，不符合环保排放需求的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农村污水用废水排放装置，包括进水管，所述进水管端部与分流管的端部固定连接，且分流管的另一端与排放处理箱侧壁固定连接，所述排放处理箱内部侧壁上固定连接分离板，且分离板上部固定设置有第一通水孔，所述第一通水孔内部侧壁上固定设置有滤网，所述分离板端部固定设置有污物排泄口，且污物排泄口下方固定安装有收集板，所述收集板上固定设置有第二通水孔，且收集板与排放处理箱侧壁固定连接，所述收集板与清理槽侧壁固定连接，且清理槽底部与排放处理箱侧壁之间固定安装有连通孔，所述排放处理箱的另一侧固定设置有排水管。
优选的，所述进水管与分流管通过胶合构成一体结构，且进水管的直径等于分流管总数直径之和，所述分流管在排放处理箱上部呈均匀分布，且分流管与排放处理箱上部侧壁构成垂直连接结构。
优选的，所述分离板与排放处理箱侧壁构成倾斜连接结构，且分离板上的第一通水孔呈均匀分布。
优选的，所述第一通水孔孔径大于第二通水孔孔径，且第二通水孔在分离板上呈均匀分布。
优选的，所述收集板与排放处理箱侧壁构成倾斜连接结构，且收集板与分离板之间相平行。
与现有技术相比，本实用新型的有益效果是：该农村污水用废水排放装置通过分离板进行污水和污物分离，污物在重力作用下进行清理槽内部进行收集实现分离，解决了由于农村污水在排放物中，存在生活垃圾和污水未分离，导致污水和污物同时进行排放入河流和环境中，造成环境污染，不符合环保排放需求的问题。该农村污水用废水排放装置上的进水管和分流管通过胶合构成一体结构，进水管对外部的污水进行集中排放，通过分流管进行分流进入排放处理箱内部，进行污物与污水分离，分离板与排污处理箱侧壁之间构成倾斜连接结构，便于污物和污水进行分离，污物在重力作用下进入污物排污口在清理槽内部进行集中收集，第一通水孔对污水进行排污，第二通水孔对污物中的残留的污水进行排放，收集板为倾斜结构，便于污物在重力作用下移动至清理槽的端部，清理槽端部可直接对污物进行收集，该装置结构简单，性价比高。
