申请日2018.07.16
公开(公告)日2019.02.19
IPC分类号C02F1/00
摘要
本实用新型公开一种污水处理池进水口螺杆清理固体物装置,包括污水处理池、进水格网、安装底座、螺杆、电机;所述进水格网安装在污水处理池内部一侧;所述安装底座设置在污水处理池内部底端位置;所述螺杆一端安装在安装底座上，螺杆另一端安装在污水处理池外部;所述电机安装在螺杆处于污水处理池外部一端;所述螺杆轴设置在螺杆中心线位置，螺杆轴下端安装在安装底座轴承上;所述螺杆叶片在螺杆轴上螺旋设置，螺杆叶片与螺杆外壁间隙设置;所述螺杆套嘴安装在进水口上;通过螺杆将固体污染物排出到污水处理池外部，减少了污水处理过程中固体污染物难以清除，容易堵塞输送水管道的问题。
权利要求书

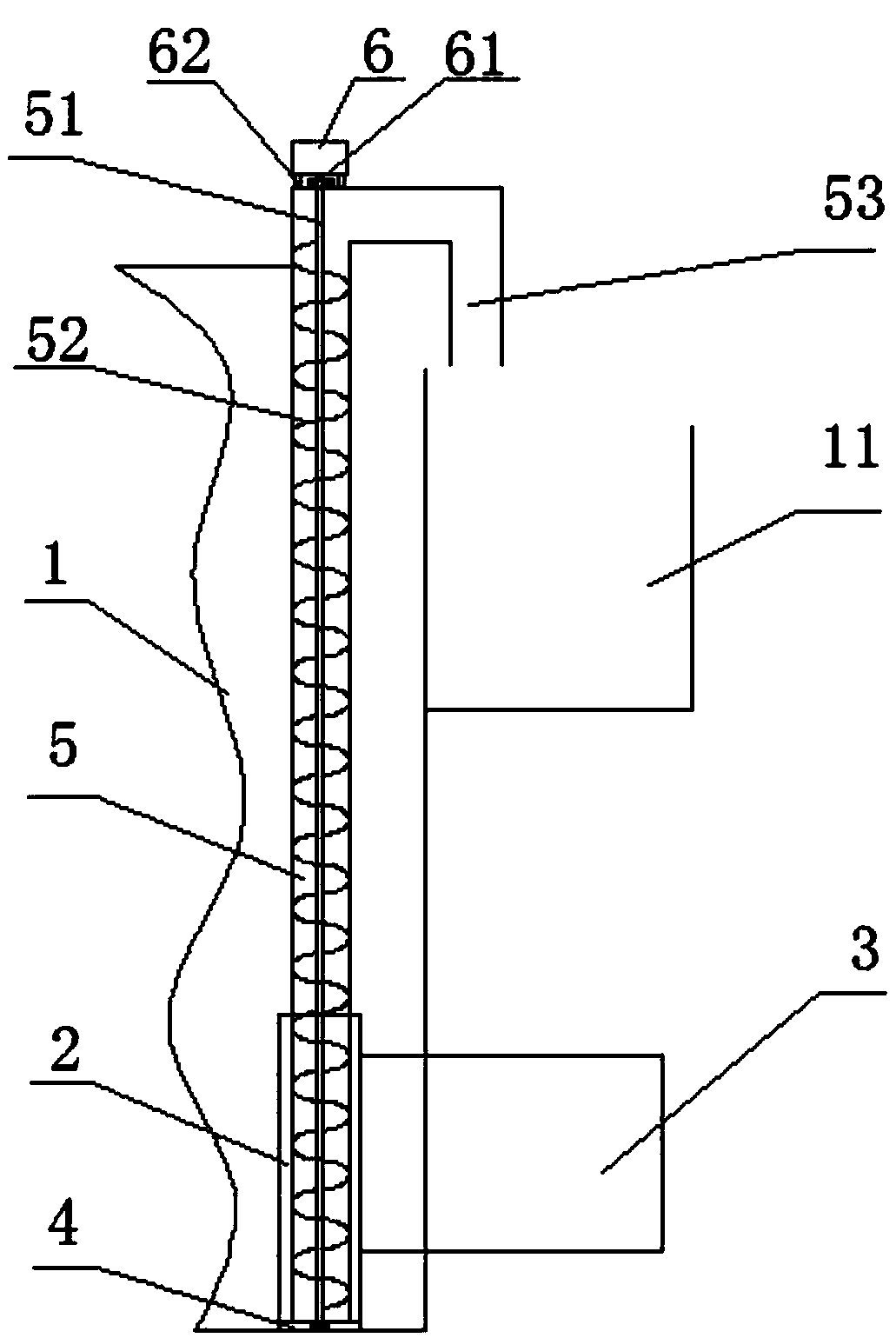

1.一种污水处理池进水口螺杆清理固体物装置,包括污水处理池(1)、进水格网(2)、安装底座(4)、螺杆(5)、电机(6)，其特征在于，所述进水格网(2)安装在污水处理池(1)内部一侧;所述安装底座(4)设置在污水处理池(1)内部底端位置;所述螺杆(5)一端安装在安装底座(4)上，螺杆(5)另一端安装在污水处理池(1)外部;所述电机(6)安装在螺杆(5)处于污水处理池(1)外部一端。
2.根据权利要求1所述的一种污水处理池进水口螺杆清理固体物装置,其特征在于，所述污水处理池(1)下方一侧设置有进水口(3)，污水处理池(1)上端外侧设置有固体污染物收集池(11)。
3.根据权利要求1所述的一种污水处理池进水口螺杆清理固体物装置,其特征在于，所述进水格网(2)安装在进水口(3)的位置，进水格网(2)是由细小的金属网格组成。
4.根据权利要求1所述的一种污水处理池进水口螺杆清理固体物装置,其特征在于，所述安装底座(4)上表面中间位置设置有底座凹槽(41)，底座凹槽(41)内安装有轴承;所述安装底座(4)下部焊接在污水处理池(1)底部，螺杆(5)通过轴承安装在安装底座(4)上。
5.根据权利要求1所述的一种污水处理池进水口螺杆清理固体物装置,其特征在于，所述螺杆(5)包括螺杆轴(51)、螺杆叶片(52)、螺杆连接出口(53)、螺杆套嘴(54)、螺杆外壳网(55)、螺杆外壁(56);所述螺杆轴(51)设置在螺杆(5)中心线位置，螺杆轴(51)下端安装在安装底座(4)轴承上;所述螺杆叶片(52)在螺杆轴(51)上螺旋设置，螺杆叶片(52)与螺杆外壁(56)间隙设置;所述螺杆连接出口(53)安装在螺杆(5)上端位置;所述螺杆套嘴(54)设置在螺杆(5)下方一侧位置，螺杆套嘴(54)直径大于进水口(3)的直径，螺杆套嘴(54)安装在进水口(3)上;所述螺杆外壳网(55)设置在螺杆(5)下方位置，螺杆外壳网(55)安装在进水格网(2)内;所述螺杆外壁(56)是封闭的金属管柱。
6.根据权利要求1所述的一种污水处理池进水口螺杆清理固体物装置,其特征在于，所述电机(6)包括电机轴(61)、电机安装座(62);所述电机轴(61)安装在螺杆轴(51)上端位置;所述电机安装座(62)设置在电机轴(61)两侧，电机安装座(62)安装在螺杆连接出口(53)上。
说明书
一种污水处理池进水口螺杆清理固体物装置
技术领域
本实用新型涉及一种污水固体污染物清理技术领域，具体的是一种污水处理池进水口螺杆清理固体物装置。
背景技术
污水处理过程中一直没有一种有效可行的技术将污水中存在的固体污染物排出到污水处理池或者污水处理泵外的技术方案，大部分才有人工定期清理的作用，浪费人力，也有少部分通过复杂的技术手段将固体污染物清理，但是清理的不够彻底，导致固体污染物随着泵的吸力作用进入到泵体和输送管道中，堵塞泵体的泵叶和管道;如何改善固体污染物进入污水处理池中难以清理，固体污染物进入管道堵塞管道和泵体是本实用新型需要解决的问题。
实用新型内容
为了解决上述的技术问题，本实用新型的目的在于提供一种污水处理池进水口螺杆清理固体物装置，改善固体污染物进入污水处理池中难以清理，固体污染物进入管道堵塞管道和泵体的缺点。
本实用新型的目的可以通过以下技术方案实现：
一种污水处理池进水口螺杆清理固体物装置,包括污水处理池、进水格网、安装底座、螺杆、电机;所述进水格网安装在污水处理池内部一侧;所述安装底座设置在污水处理池内部底端位置;所述螺杆一端安装在安装底座上，螺杆另一端安装在污水处理池外部;所述电机安装在螺杆处于污水处理池外部一端。
作为本实用新型进一步的方案，所述污水处理池下方一侧设置有进水口，污水处理池上端外侧设置有固体污染物收集池。
作为本实用新型进一步的方案，所述进水格网安装在进水口的位置，进水格网是由细小的金属网格组成。
作为本实用新型进一步的方案，所述安装底座上表面中间位置设置有底座凹槽，底座凹槽内安装有轴承;所述安装底座下部焊接在污水处理池底部，螺杆通过轴承安装在安装底座上。
作为本实用新型进一步的方案，所述螺杆包括螺杆轴、螺杆叶片、螺杆连接出口、螺杆套嘴、螺杆外壳网、螺杆外壁;所述螺杆轴设置在螺杆中心线位置，螺杆轴下端安装在安装底座轴承上;所述螺杆叶片在螺杆轴上螺旋设置，螺杆叶片与螺杆外壁间隙设置;所述螺杆连接出口安装在螺杆上端位置;所述螺杆套嘴设置在螺杆下方一侧位置，螺杆套嘴直径大于进水口的直径，螺杆套嘴安装在进水口上;所述螺杆外壳网设置在螺杆下方位置，螺杆外壳网安装在进水格网内;所述螺杆外壁是封闭的金属管柱。
作为本实用新型进一步的方案：所述电机包括电机轴、电机安装座;所述电机轴安装在螺杆轴上端位置;所述电机安装座设置在电机轴两侧，电机安装座安装在螺杆连接出口上。
本实用新型的有益效果：
该装置通过电机驱动螺杆轴的旋转，使螺杆轴上安装的螺旋状的螺杆叶片提升作用，将通过进水口进入到污水处理池被进水网格阻隔的为固体污染物旋转吸入螺杆内部，通过螺杆轴的积蓄旋转，将固体污染物通过螺旋旋转出螺杆连接出口，最后收集到固体污染物收集池中;本实用新型通过利用螺旋螺杆的旋转提升作用将污水处理中进入到污水处理池中的固体污染物在进水口利用网格的过滤作用将固体污染物排出到污水处理池外部，减少了污水处理过程中固体污染物难以清除，容易堵塞输送水管道的问题。
