申请日2018.07.16
公开(公告)日2019.04.16
IPC分类号C02F9/04
摘要
本实用新型公开了一种高效污水处理设备，包括底座，所述底座的底部固定连接有支撑腿，所述底座顶部的左侧固定连接有过滤箱，所述过滤箱左侧的底部连通有排污管，所述排污管的左侧套设有管盖。本实用新型通过设置底座、过滤箱、吸水管、搅拌箱、滑槽、第一保护箱、第一电机、进水管、微孔过滤壳、中孔过滤壳、大孔过滤壳、管盖、排污管、支撑腿、水泵、支撑杆、输水管、第二旋转杆、第二电机、第二保护箱、进药口、安装板、限位块、限位壳、搅拌杆、活性炭吸附网、固定杆、阀门、出水管、滑块和第一旋转杆的配合使用，解决了现有污水处理设备处理效率低的问题，该污水处理设备，具备处理效率高的优点，值得推广。
权利要求书

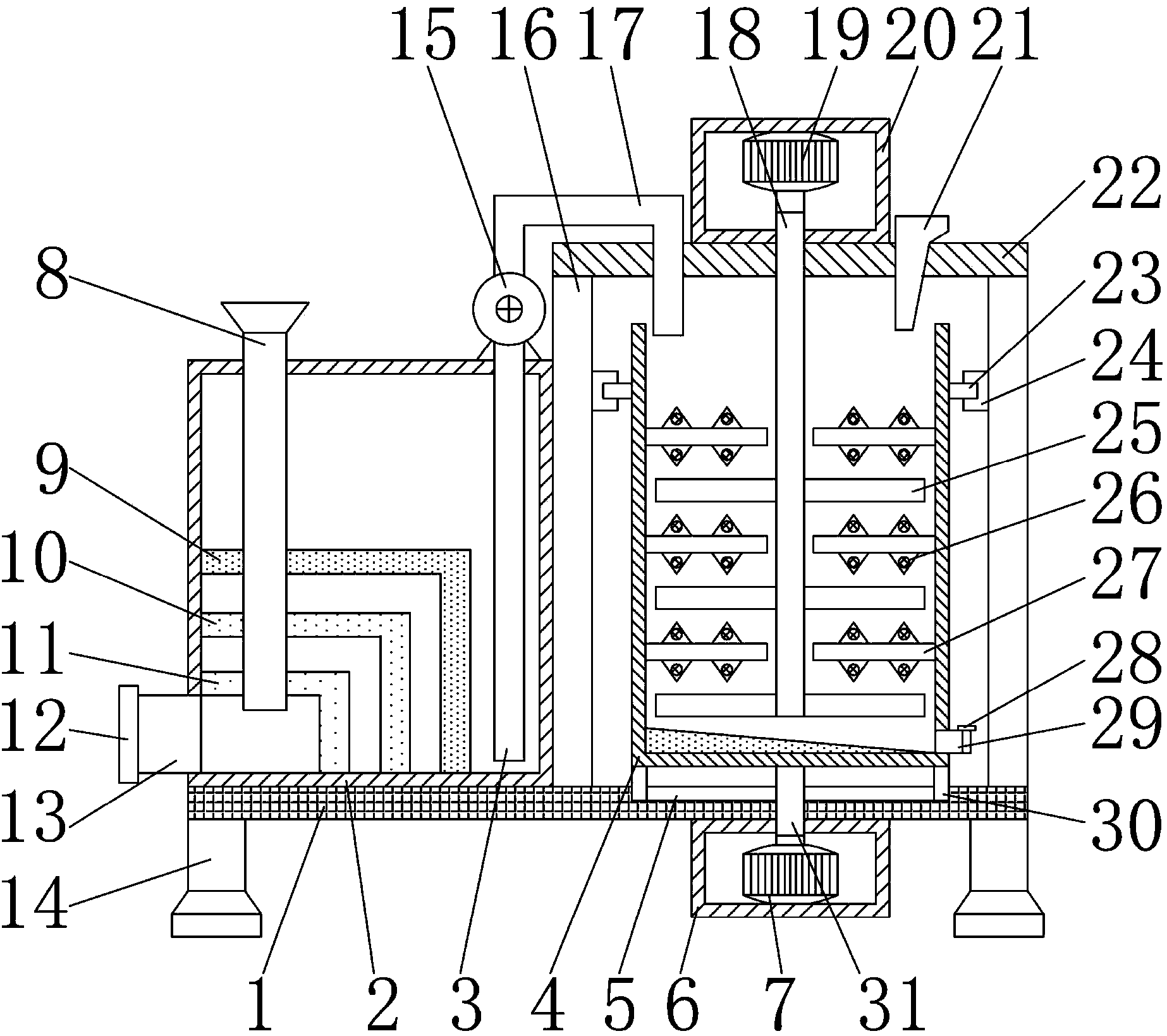

1.一种高效污水处理设备，包括底座(1)，其特征在于：所述底座(1)的底部固定连接有支撑腿(14)，所述底座(1)顶部的左侧固定连接有过滤箱(2)，所述过滤箱(2)左侧的底部连通有排污管(13)，所述排污管(13)的左侧套设有管盖(12)，所述过滤箱(2)内腔的底部从左至右依次固定连接有大孔过滤壳(11)、中孔过滤壳(10)和微孔过滤壳(9)，所述过滤箱(2)顶部的左侧连通有进水管(8)，所述进水管(8)的底部依次贯穿过滤箱(2)、微孔过滤壳(9)、中孔过滤壳(10)和大孔过滤壳(11)，所述过滤箱(2)顶部的右侧固定连接有水泵(15)，所述水泵(15)的顶部与底部分别连通有输水管(17)和吸水管(3)，所述吸水管(3)的底部贯穿至过滤箱(2)的内腔，所述底座(1)的底部固定连接有第一保护箱(6)，所述第一保护箱(6)内腔的底部固定连接有第一电机(7)，所述第一电机(7)输出端的顶部固定连接有第一旋转杆(31)，所述第一旋转杆(31)的顶部贯穿至底座(1)的顶部并固定连接有搅拌箱(4)，所述搅拌箱(4)内腔的两侧均固定连接有三个固定杆(27)，所述固定杆(27)的顶部与底部均固定连接有两个活性炭吸附网(26)，所述搅拌箱(4)右侧的底部连通有出水管(29)，所述出水管(29)的右侧连通有阀门(28)，所述搅拌箱(4)底部的两侧均固定连接有滑块(30)，所述底座(1)的顶部开设有与滑块(30)配合使用的滑槽(5)，所述底座(1)的顶部固定连接有两个支撑杆(16)，两个支撑杆(16)的顶部之间固定连接有安装板(22)，所述输水管(17)远离水泵(15)的一端贯穿安装板(22)并延伸至搅拌箱(4)的内腔，所述安装板(22)顶部的右侧连通有进药口(21)，所述进药口(21)的底部贯穿安装板(22)并延伸至搅拌箱(4)的内腔，所述安装板(22)的顶部固定连接有第二保护箱(20)，所述第二保护箱(20)内腔的顶部固定连接有第二电机(19)，所述第二电机(19)输出端的底部固定连接有第二旋转杆(18)，所述第二旋转杆(18)的底部依次贯穿第二保护箱(20)和安装板(22)并延伸至搅拌箱(4)的内腔，所述第二旋转杆(18)两侧的底部均固定连接有搅拌杆(25)，所述搅拌箱(4)的两侧均固定连接有限位块(23)，两个支撑杆(16)相对的一侧之间固定连接有与限位块(23)配合使用的限位壳(24)。
2.根据权利要求1所述的一种高效污水处理设备，其特征在于：所述支撑腿(14)的数量为四个，且均匀分布于底座(1)的底部，所述搅拌箱(4)内腔的底部固定连接有导流板，且导流板呈三角形，所述搅拌杆(25)的数量为若干个。
3.根据权利要求1所述的一种高效污水处理设备，其特征在于：所述微孔过滤壳(9)、中孔过滤壳(10)和大孔过滤壳(11)靠近过滤箱(2)内壁的一侧均与过滤箱(2)的内壁固定连接。
4.根据权利要求1所述的一种高效污水处理设备，其特征在于：所述第一旋转杆(31)的表面与第一保护箱(6)和底座(1)的连接处均通过第一轴承活动连接，所述第二旋转杆(18)的表面与第二保护箱(20)和安装板(22)的连接处均通过第二轴承活动连接。
说明书
一种高效污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种高效污水处理设备。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有处理效果高的污水处理设备的体积较大，也有一些小型的污水处理设备，但是这种小型的污水处理设备大多都只是单一的通过过滤进行处理，在对污水进行排污的过程中，杂物难以分离并清除完全，所以排污的效果不佳，对污水的处理效率低，直接排出的话容易给环境带来危害。
实用新型内容
本实用新型的目的在于提供一种高效污水处理设备，具备处理效率高的优点，解决了现有污水处理设备处理效率低的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种高效污水处理设备，包括底座，所述底座的底部固定连接有支撑腿，所述底座顶部的左侧固定连接有过滤箱，所述过滤箱左侧的底部连通有排污管，所述排污管的左侧套设有管盖，所述过滤箱内腔的底部从左至右依次固定连接有大孔过滤壳、中孔过滤壳和微孔过滤壳，所述过滤箱顶部的左侧连通有进水管，所述进水管的底部依次贯穿过滤箱、微孔过滤壳、中孔过滤壳和大孔过滤壳，所述过滤箱顶部的右侧固定连接有水泵，所述水泵的顶部与底部分别连通有输水管和吸水管，所述吸水管的底部贯穿至过滤箱的内腔，所述底座的底部固定连接有第一保护箱，所述第一保护箱内腔的底部固定连接有第一电机，所述第一电机输出端的顶部固定连接有第一旋转杆，所述第一旋转杆的顶部贯穿至底座的顶部并固定连接有搅拌箱，所述搅拌箱内腔的两侧均固定连接有三个固定杆，所述固定杆的顶部与底部均固定连接有两个活性炭吸附网，所述搅拌箱右侧的底部连通有出水管，所述出水管的右侧连通有阀门，所述搅拌箱底部的两侧均固定连接有滑块，所述底座的顶部开设有与滑块配合使用的滑槽，所述底座的顶部固定连接有两个支撑杆，两个支撑杆的顶部之间固定连接有安装板，所述输水管远离水泵的一端贯穿安装板并延伸至搅拌箱的内腔，所述安装板顶部的右侧连通有进药口，所述进药口的底部贯穿安装板并延伸至搅拌箱的内腔，所述安装板的顶部固定连接有第二保护箱，所述第二保护箱内腔的顶部固定连接有第二电机，所述第二电机输出端的底部固定连接有第二旋转杆，所述第二旋转杆的底部依次贯穿第二保护箱和安装板并延伸至搅拌箱的内腔，所述第二旋转杆两侧的底部均固定连接有搅拌杆，所述搅拌箱的两侧均固定连接有限位块，两个支撑杆相对的一侧之间固定连接有与限位块配合使用的限位壳。
优选的，所述支撑腿的数量为四个，且均匀分布于底座的底部，所述搅拌箱内腔的底部固定连接有导流板，且导流板呈三角形，所述搅拌杆的数量为若干个。
优选的，所述微孔过滤壳、中孔过滤壳和大孔过滤壳靠近过滤箱内壁的一侧均与过滤箱的内壁固定连接。
优选的，所述第一旋转杆的表面与第一保护箱和底座的连接处均通过第一轴承活动连接，所述第二旋转杆的表面与第二保护箱和安装板的连接处均通过第二轴承活动连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置底座、过滤箱、吸水管、搅拌箱、滑槽、第一保护箱、第一电机、进水管、微孔过滤壳、中孔过滤壳、大孔过滤壳、管盖、排污管、支撑腿、水泵、支撑杆、输水管、第二旋转杆、第二电机、第二保护箱、进药口、安装板、限位块、限位壳、搅拌杆、活性炭吸附网、固定杆、阀门、出水管、滑块和第一旋转杆的配合使用，解决了现有污水处理设备处理效率低的问题，该污水处理设备，具备处理效率高的优点，值得推广。
2、本实用新型通过设置支撑腿，能够起到支撑底座的作用，通过设置排污管，能够起到排污的作用，通过设置管盖，能够起到对排污管封闭的作用，通过设置微孔过滤壳，能够对微小杂质进行过滤，通过设置中孔过滤壳，能够对中型杂质进行过滤，通过设置大孔过滤壳，能够对大型杂质进行过滤，通过设置第一保护箱，能够起到保护第一电机的作用，通过设置第二保护箱，能够起到保护第二电机的作用，通过设置滑槽，能够方便滑块的使用，通过设置限位块和限位壳，能够增加搅拌箱旋转时的稳定性，通过设置支撑杆，能够方便安装板的安装，通过设置搅拌杆，能够对污水进行搅拌，使其充分与消毒药剂进行接触，通过设置活性炭吸附网，能够对一些溶于水的杂质进行吸附，通过设置阀门，能够起到对出水管封闭的作用，通过设置导流板，能够起到导流的作用，通过设置第一轴承，能够方便第一旋转杆的安装和增强第一旋转杆旋转时的稳定性，通过设置第二轴承，能够方便第二旋转杆的安装和增强第二旋转杆旋转时的稳定性。
