申请日2018.07.16
公开(公告)日2019.04.12
IPC分类号F16K1/00; F16K1/52; F16K31/524; F16K31/44; F16K27/08
摘要
本实用新型公开了一种废水流量调节阀，涉及净水器技术领域，包括阀体、后盖、流量器、活塞、活塞连杆、复位弹簧、摇臂、三挡调节器组件的圆形凸轮、调节旋钮以及进水口，所述进水口设于活塞行程腔外壁的阀体上;所述活塞经后盖端口处轴向置于阀体的活塞行程腔内，与阀体内壁间隙配合连接;所述活塞沿流量器开孔方向上下两端设有卡位槽，并与流量器的卡位槽方向一致;所述活塞一端面上设有硅胶垫，通过螺丝固定连接;所述硅胶垫上开有孔塞，与流量器上下两个孔相配合密封连接。该废水流量调节阀，可以根据不同地区的水质通过废水流量调节阀有选择的排放废水比例，达到节能环保的目的，解决了传统纯水机在天冷的季节废水率较高的问题。
权利要求书
1.一种废水流量调节阀，包括阀体(1)、后盖(2)、流量器(3)、活塞(4)、活塞连杆(5)、复位弹簧(6)、摇臂(7)、三挡调节器组件(8)的圆形凸轮(9)、调节旋钮(10)以及进水口(11)，其特征在于：所述进水口(11)设于活塞(4)行程腔外壁的阀体(1)上;所述活塞(4)经后盖(2)端口处轴向置于阀体(1)的活塞(4)行程腔内，与阀体(1)内壁间隙配合连接;所述活塞(4)沿流量器(3)开孔方向上下两端设有卡位槽，并与流量器(3)的卡位槽方向一致;所述活塞(4)一端面上设有硅胶垫(12)，通过螺丝固定连接;所述硅胶垫(12)上开有孔塞，与流量器(3)上下两个孔相配合密封连接;流量器(3)凸起端设有密封垫(16)与阀体间通过后盖(2)上的螺纹与阀体(1)密封连接;所述活塞连杆(5)贯穿阀体(1)，通过两道密封圈(13)与阀体(1)相互配合固定密封连接，断开活塞(4)行程腔与控制仓相互导通;所述活塞连杆(5)穿过复位弹簧(6)与摇臂(7)通过螺纹及插销相互配合固定连接;所述三挡调节器组件(8)通过前端紧固装置与阀体(1)固定连接;三挡调节器组件(8)的内部设有换挡弹珠(15)，所述三挡调节器组件(8)的圆形凸轮(9)与摇臂(7)相配合，通过复位弹簧(6)的反弹力固定连接;所述三挡调节器组件(8)的另一端固定连接有调节旋钮(10)。
2.根据权利要求1所述的一种废水流量调节阀，其特征在于：所述流量器(3)设有三个阀孔与流量器(3)上的卡位槽成直线排列，其中流量器(3)中间的阀孔位于此圆形断面的圆点处，沿圆点往左右方向开有阀孔直径大小的导水槽，且导水槽与三个阀孔成垂直方向。
3.根据权利要求1所述的一种废水流量调节阀，其特征在于：所述后盖(2)上设有出水口(14)，所述出水口(14)与流量器(3)上设有的三个阀孔相连通。
4.根据权利要求1所述的一种废水流量调节阀，其特征在于：所述流量器(3)凸起端设有密封垫与阀体通过后盖(2)上的螺纹与阀体(1)配合密封连接。
5.根据权利要求1所述的一种废水流量调节阀，其特征在于：所述活塞(4)与活塞连杆(5)是一体的。
6.根据权利要求1所述的一种废水流量调节阀，第二方案其特征在于：所述活塞连杆(5)穿过复位弹簧(6)与弹簧固定卡板(701)通过螺纹及插销相互配合固定连接，所述三挡调节器组件(8)包括三挡调节器(801)、三挡圆柱形切换器(802)、三挡切换器轨道(803)、行程轴(804)和换挡按键(805);所述活塞(4)远离活塞连杆(5)的一侧固定连接有两个长度不同的塞针(901);所述塞针(901)前端直径小于底部直径，其塞针(901)中底部与流量器(3)上下两个孔相配合密封连接;所述塞针(901)底部与活塞(4)此端面处设有一2mm厚的硅胶密封垫，彼此相互贴合固定连接;通过设有所述弹簧固定卡板(701)与三挡调节器(801)的行程轴(804)一端相适配，通过复位弹簧(6)反弹力固定连接;所述三挡调节器(801)通过前端紧固装置与阀体(1)固定连接;所述三挡圆柱形切换器(802)轴向置于三挡调节器(801)内腔中，彼此间隙连接;所述三挡圆柱形切换器(802)内腔壁上设置有三挡切换器轨道(803);所述行程轴(804)穿过三挡圆柱形切换器(802),其行程轴(804)左右2边相同高度位置设有卡位凸臂并置于三挡圆柱形切换器(802)内壁2条轨道之间，彼此相互配合，通过复位弹簧(6)作用在行程轴(804)上的反弹力固定连接;所述三挡调节器(801)的行程轴(804)的第二端上固定连接有换挡按键(805)。
说明书
一种废水流量调节阀
技术领域
本实用新型涉及净水器技术领域，具体为一种废水流量调节阀。
背景技术
净水器也叫净水机、水质净化器，是按对水的使用要求对水质进行深度过滤、净化处理的水处理设备。平时所讲的净水器，一般是指用作家庭使用的小型净化器。
传统家用净水机废水流量基本是固定的，而一款净水机要适应全国不同地区的水质，势必在废水的排放上设置的比较高，传统纯水机在天冷的季节，废水率高达7：1。这就造成了消费者望而却步，从用不起到不敢用的负面影响中。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种废水流量调节阀，解决了传统纯水机在天冷的季节废水率较高的问题，本实用新型可以根据不同地区的水质通过废水流量调节阀有选择的排放废水比例，达到节能环保的目的。
(二)技术方案

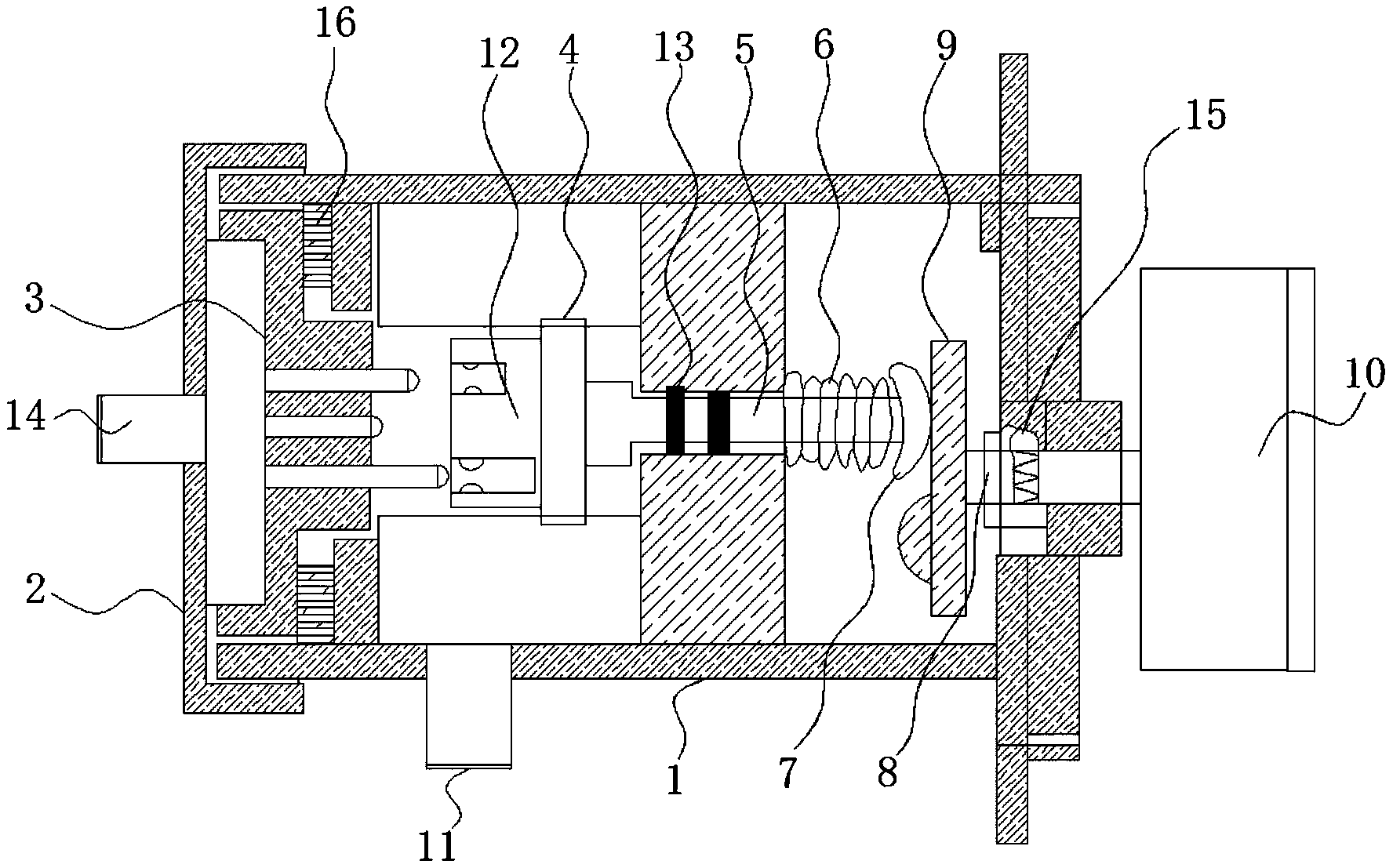

为实现以上目的，本实用新型通过以下技术方案予以实现：一种废水流量调节阀，包括阀体、后盖、流量器、活塞、活塞连杆、复位弹簧、摇臂、三挡调节器组件的圆形凸轮、调节旋钮以及进水口，所述进水口设于活塞行程腔外壁的阀体上;所述活塞经后盖端口处轴向置于阀体的活塞行程腔内，与阀体内壁间隙配合连接;所述活塞沿流量器开孔方向上下两端设有卡位槽，并与流量器的卡位槽方向一致;所述活塞一端面上设有硅胶垫，通过螺丝固定连接;所述硅胶垫上开有孔塞，与流量器上下两个孔相配合密封连接;流量器凸起端设有密封垫，通过后盖上螺纹与阀体密封连接;所述活塞连杆贯穿阀体，通过两道密封圈与阀体相互配合固定密封连接，断开活塞行程腔与控制仓相互导通;所述活塞连杆穿过复位弹簧与摇臂通过螺纹及插销相互配合固定连接;所述三挡调节器组件通过前端紧固装置与阀体固定连接;三挡调节器组件的内部设有换挡弹珠，所述三挡调节器组件的圆形凸轮与摇臂相配合，通过复位弹簧的反弹力固定连接;所述三挡调节器组件的另一端固定连接有调节旋钮。
优选的，所述流量器设有三个阀孔与流量器上的卡位槽成直线排列，其中流量器中间的阀孔位于此圆形断面的圆点处，沿圆点往左右方向开有阀孔直径大小的导水槽，且导水槽与三个阀孔成垂直方向。
优选的，所述后盖上设有出水口，所述出水口与流量器上设有的三个阀孔相连通。
优选的，所述流量器凸起端设有密封垫通过后盖的螺纹与阀体配合密封连接。
优选的，所述活塞与活塞连杆是一体的。
可选的，所述活塞连杆穿过复位弹簧与弹簧固定卡板通过螺纹及插销相互配合固定连接，所述三挡调节器组件包括三挡调节器、三挡圆柱形切换器、三挡切换器轨道、行程轴和换挡按键;所述活塞远离活塞连杆的一侧固定连接有两个长度不同的塞针;所述塞针前端直径小于底部直径，其塞针中底部与流量器上下两个孔相配合密封连接;所述塞针底部与活塞此端面处设有一 2mm厚的硅胶密封垫，彼此相互贴合固定连接;通过设有所述弹簧固定卡板与三挡调节器的行程轴一端相适配，通过复位弹簧反弹力固定连接;所述三挡调节器通过前端紧固装置与阀体固定连接;所述三挡圆柱形切换器轴向置于三挡调节器内腔中，彼此间隙连接;所述三挡圆柱形切换器内腔壁上设置有三挡切换器轨道;所述行程轴穿过三挡圆柱形切换器,其行程轴左右2边相同高度位置设有卡位凸臂并置于三挡圆柱形切换器内壁2条轨道之间，彼此相互配合，通过复位弹簧作用在行程轴上的反弹力固定连接;所述三挡调节器的行程轴的第二端上固定连接有换挡按键。
(三)有益效果
本实用新型提供了一种废水流量调节阀，具备以下有益效果：
方案一：该废水流量调节阀，调节旋钮通过三挡调节器组件内部的换挡弹珠做120度一挡切换，每120度对应一圆形凸轮，通过摇臂对应不同的圆形凸轮推动活塞开启或关闭三个阀孔，达到调节废水流量的目的。可以根据不同地区的水质通过废水流量调节阀有选择的排放废水比例，达到节能环保的目的，解决了传统纯水机在天冷的季节废水率较高的问题。
