申请日2018.07.16
公开(公告)日2019.02.22
IPC分类号C02F11/122; C02F11/13
摘要
本实用新型公开了一种污泥烘干系统，其特征在于，包括压滤机、烘干机、传送组件和烘干装置;所述压滤机和所述烘干机连接;所述烘干装置包括支撑架和若干传动辊，所述传送组件设置在所述烘干机和所述支撑架之间;全部的所述传动辊均平行设置，且与所述支撑架转动连接，所述污泥经所述传送组件运送到所述传动辊上，以将初步烘干后的污泥再次进行烘干处理;所述烘干装置还包括第一蒸汽管，所述第一蒸汽管的一端和所述烘干机的排汽口连接，另一端和所述支撑架固定，以利用所述烘干机内的蒸汽对所述传动辊上的污泥进行烘干处理。
权利要求书
1.一种污泥烘干系统，其特征在于，包括压滤机、烘干机、传送组件和烘干装置;所述压滤机和所述烘干机连接;

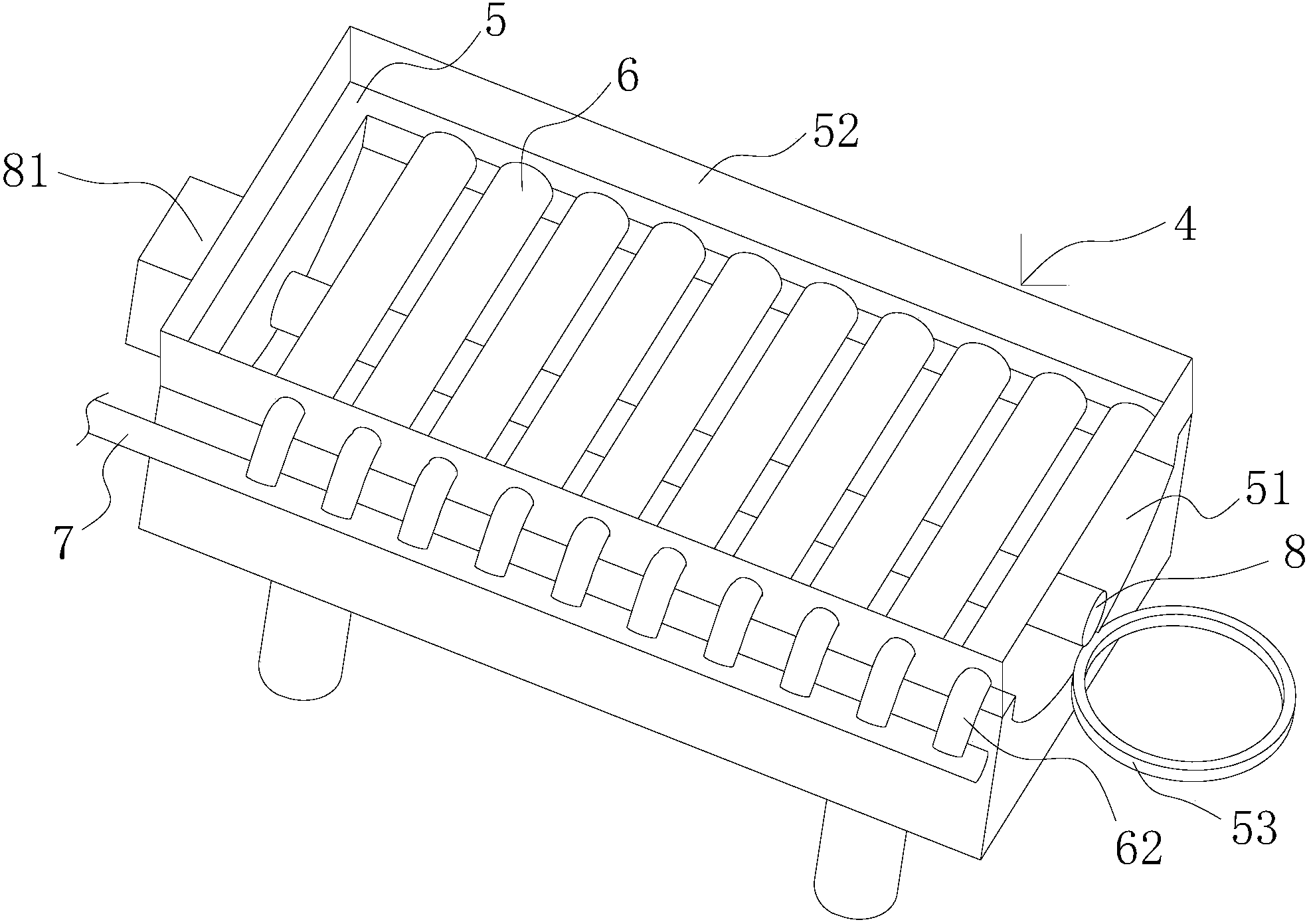

所述烘干装置包括支撑架和若干传动辊，所述传送组件设置在所述烘干机和所述支撑架之间;全部的所述传动辊均平行设置，且与所述支撑架转动连接，所述污泥经所述传送组件运送到所述传动辊上，以将初步烘干后的污泥再次进行烘干处理;所述烘干装置还包括第一蒸汽管，所述第一蒸汽管的一端和所述烘干机的排汽口连接，另一端和所述支撑架固定，以利用所述烘干机内的蒸汽对所述传动辊上的污泥进行烘干处理。
2.如权利要求1所述的污泥烘干系统，其特征在于，所述传送组件包括主动带轮、从动带轮和皮带，所述皮带环绕所述主动带轮和所述从动带轮设置。
3.如权利要求1所述的污泥烘干系统，其特征在于，所述传送组件包括运输管道、运输螺杆和驱动所述运输螺杆转动的第一驱动件，所述运输螺杆插设在所述运输管道内旋转，以输送所述运输管道内的污泥。
4.如权利要求1所述的污泥烘干系统，其特征在于，所述支撑架位于所述传动辊的下方开设有收集槽，所述收集槽内设置有收料螺杆和驱动所述收料螺杆转动的第二驱动件，所述收料螺杆设置在所述传动辊的下方，以收集并传输所述传动辊上的污泥。
5.如权利要求4所述的污泥烘干系统，其特征在于，所述支撑架位于所述收料螺杆的落料端设置有固定件，用于固定包装袋。
6.如权利要求1所述的污泥烘干系统，其特征在于，所述支撑架的上端面设置有围挡。
7.如权利要求1所述的污泥烘干系统，其特征在于，任一所述传动辊沿其轴向开设有烘干通道，所述烘干通道内插设有分管，全部的所述分管均与所述第一蒸汽管连通。
8.如权利要求7所述的污泥烘干系统，其特征在于，所述第一蒸汽管上设置有增压阀。
9.如权利要求1所述的污泥烘干系统，其特征在于，全部的所述传动辊均涂覆有疏水层。
说明书
一种污泥烘干系统
技术领域
本实用新型涉及一种污泥烘干系统。
背景技术
现有技术中的污泥烘干通常采用压滤机进行挤压，并将挤压后的污泥通入烘干机内进行烘干处理，从而将污泥中的水份去除，然后再对污泥进行外运处理。但是，在污泥烘干的过程中如果利用压滤机和烘干机实现污泥的烘干，并且污泥的烘干程度要求达到能够进行装袋运输的要求，就需要延长污泥在压滤机和烘干机中的处理时间，因而增大了能源的消耗，造成了能源的浪费。
实用新型内容
本实用新型要解决的技术问题是提供一种污泥烘干系统，其能够降低污泥烘干时的能源消耗。
为了解决上述技术问题，本实用新型提供了一种污泥烘干系统，包括压滤机、烘干机、传送组件和烘干装置;所述压滤机和所述烘干机连接;所述烘干装置包括支撑架和若干传动辊，所述传送组件设置在所述烘干机和所述支撑架之间;全部的所述传动辊均平行设置，且与所述支撑架转动连接，所述污泥经所述传送组件运送到所述传动辊上，以将初步烘干后的污泥再次进行烘干处理;所述烘干装置还包括第一蒸汽管，所述第一蒸汽管的一端和所述烘干机的排汽口连接，另一端和所述支撑架固定，以利用所述烘干机内的蒸汽对所述传动辊上的污泥进行烘干处理。
进一步的，所述传送组件包括主动带轮、从动带轮和皮带，所述皮带环绕所述主动带轮和所述从动带轮设置。
进一步的，所述传送组件包括运输管道、运输螺杆和驱动所述运输螺杆转动的第一驱动件，所述运输螺杆插设在所述运输管道内旋转，以输送所述运输管道内的污泥。
进一步的，所述支撑架位于所述传动辊的下方开设有收集槽，所述收集槽内设置有收料螺杆和驱动所述收料螺杆转动的第二驱动件，所述收料螺杆设置在所述传动辊的下方，以收集并传输所述传动辊上的污泥。
进一步的，所述支撑架位于所述收料螺杆的落料端设置有固定件，用于固定包装袋。
进一步的，所述支撑架的上端面设置有围挡。
进一步的，任一所述传动辊沿其轴向开设有烘干通道，所述烘干通道内插设有分管，全部的所述分管均与所述第一蒸汽管连通。
进一步的，所述第一蒸汽管上设置有增压阀。
进一步的，全部的所述传动辊均涂覆有疏水层。
本实用新型的有益效果：
1、通过压滤机的挤压后利用烘干机对污泥进行初步的烘干，烘干后的污泥被传送到传动辊上进行再次的烘干，因为再初步烘干之后烘干系统增加了烘干装置，因而污泥在压滤机和烘干机内处理的时候，不要求从烘干机内出来的污泥的烘干程度达到装袋的要求，因而可以缩短污泥在压滤机和烘干机内的处理时间，因而能够降低能耗;
2、在烘干机和烘干装置之间设置连接有第一蒸汽管，第一蒸汽管能将烘干机排汽口处的蒸汽连通到烘干装置上，烘干装置利用自然曝晒和蒸汽烘干相结合，并且第一蒸汽管内的蒸汽利用的是烘干机排出的蒸汽，因而能够进一步的降低污泥烘干时的能耗。
