申请日2018.07.16
公开(公告)日2019.02.22
IPC分类号C02F3/12; C02F7/00
摘要
本发明公开了一种用于工业废水处理的曝气机构，包括池体、进水管、排水管和曝气板，所述池体的底部固定连接有曝气板，池体的内部设有转轴,转轴的表面分布有搅拌棒，池体的顶部安装有鼓风机,鼓风机的出风口通过软管分别与进气管、旋通接头连通，池体的右侧壁安装有滑槽,滑槽内嵌有齿条板，将污水注入池体内，利用鼓风机将空气通过转轴输送至搅拌棒，对中层污水进行曝气，利用搅拌棒搅动污水，使污水与气泡混合更加充分，同时，利用搅拌棒将气泡打散，增大气泡与污水的接触面积，进一步提高曝气效率，利用搅拌板扬起表层污水，对表层污水进行曝气，本装置可以同时对表层污水、中层污水和底层污水进行曝气，大大提高了曝气效率。
权利要求书

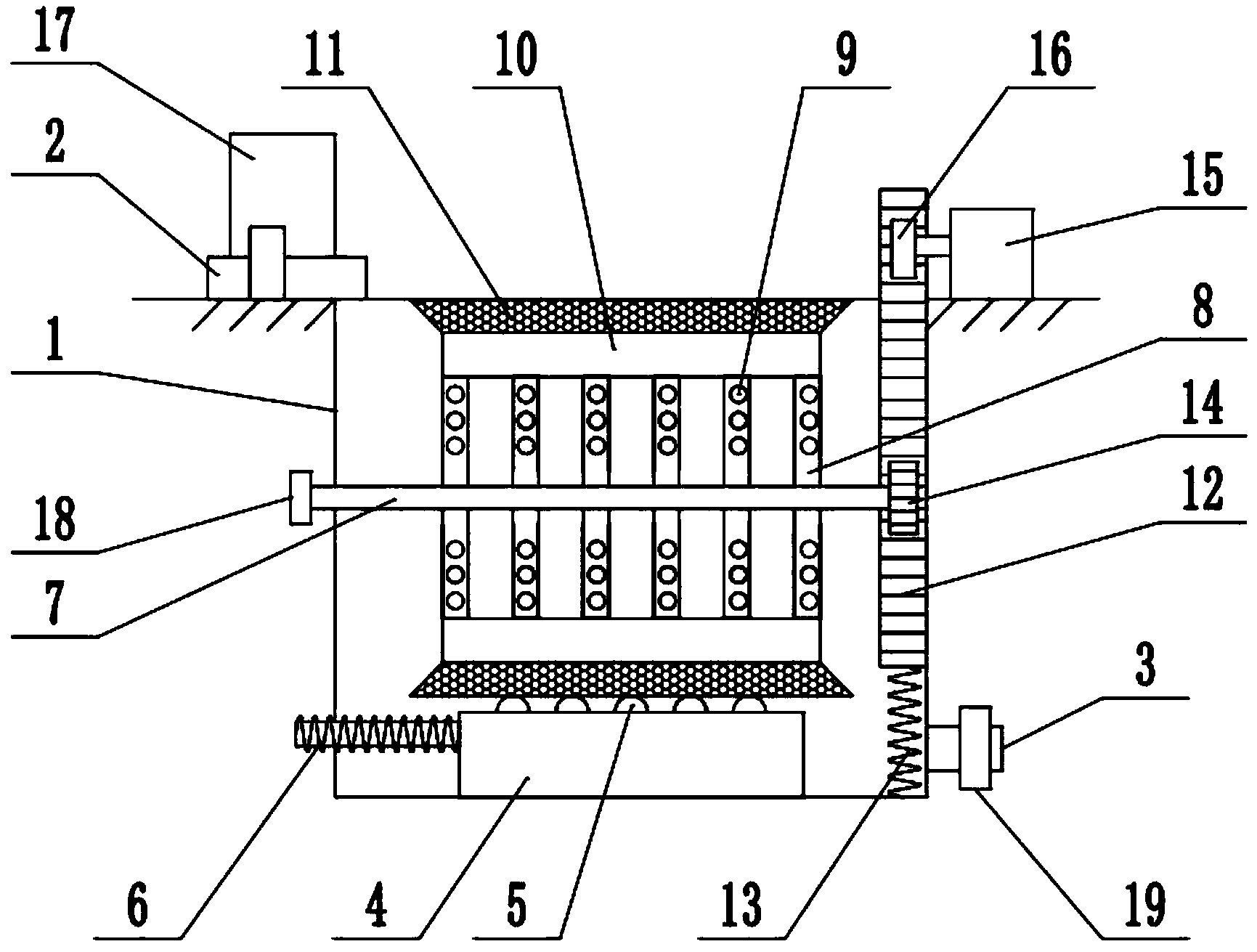

1.一种用于工业废水处理的曝气机构，包括池体(1)、进水管(2)、排水管(3)和曝气板(4),其特征在于，所述池体(1)的底部固定连接有曝气板(4)，曝气板(4)内部中空，曝气板(4)的左端固定连接有进气管(6),进气管(6)的左端穿过池体(1)的侧壁延伸到池体(1)的左侧，池体(1)的内部设有转轴(7),转轴(7)的左右两端分别与池体(1)的内壁转动连接，转轴(7)的左端穿过池体(1)的侧壁延伸到池体(1)的左侧，转轴(7)的左端安装有旋通接头(18)，转轴(7)内部中空，转轴(7)的表面分布有搅拌棒(8),搅拌棒(8)内部中空，搅拌棒(8)与转轴(7)连通，搅拌棒(8)的表面分布有喷气孔(9),池体(1)的顶部安装有鼓风机(17),鼓风机(17)的出风口通过软管分别与进气管(6)、旋通接头(18)连通，池体(1)的右侧壁安装有滑槽(20),滑槽(20)内嵌有齿条板(12)，转轴(7)的右端套设有从动齿轮(14)，从动齿轮(14)与齿条板(12)啮合，池体(1)的右端顶部安装有电机(15)，电机(15)的轴伸端固定连接有半齿轮(16),半齿轮(16)与齿条板(12)间歇啮合。
2.根据权利要求1所述的用于工业废水处理的曝气机构，其特征在于，所述池体(1)的顶部安装有进水管(2),进水管(2)上安装有阀门。
3.根据权利要求1所述的用于工业废水处理的曝气机构，其特征在于，所述池体(1)的右侧壁下方安装有排水管(3),排水管(3)上安装有截止阀(19)。
4.根据权利要求1所述的用于工业废水处理的曝气机构，其特征在于，所述曝气板(4)的上表面分布有曝气头(5),曝气板(4)与曝气头(5)连通。
5.根据权利要求1所述的用于工业废水处理的曝气机构，其特征在于，所述搅拌棒(8)的自由端固定连接有搅拌板(10)，搅拌板(10)的边缘处安装有刷毛(11)。
6.根据权利要求1所述的用于工业废水处理的曝气机构，其特征在于，所述齿条板(12)的下端固定连接有弹簧(13),弹簧(13)的顶端与齿条板(12)固定连接。
说明书
一种用于工业废水处理的曝气机构
技术领域
本发明涉及一种环保领域，具体是一种用于工业废水处理的曝气机构。
背景技术
污水随意排放会对环境带来极大的负面影响，目前，人们常常利用曝气池处理污水，曝气池是利用活性污泥法进行污水处理的构筑物， 曝气池主要由池体、曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等;曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，现有的曝气装置曝气结构单一，污水与空气混合不够充分，导致曝气效率低下，难以满足人们日益增长的污水处理需求。
发明内容
本发明的目的在于提供一种用于工业废水处理的曝气机构，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种用于工业废水处理的曝气机构，包括池体、进水管、排水管和曝气板，所述池体的底部固定连接有曝气板，曝气板内部中空，曝气板的左端固定连接有进气管,进气管的左端穿过池体的侧壁延伸到池体的左侧，池体的内部设有转轴,转轴的左右两端分别与池体的内壁转动连接，转轴的左端穿过池体的侧壁延伸到池体的左侧，转轴的左端安装有旋通接头，转轴内部中空，转轴的表面分布有搅拌棒,搅拌棒内部中空，搅拌棒与转轴连通，搅拌棒的表面分布有喷气孔,池体的顶部安装有鼓风机,鼓风机的出风口通过软管分别与进气管、旋通接头连通，池体的右侧壁安装有滑槽,滑槽内嵌有齿条板，转轴的右端套设有从动齿轮，从动齿轮与齿条板啮合，池体的右端顶部安装有电机，电机的轴伸端固定连接有半齿轮,半齿轮与齿条板间歇啮合。
作为本发明进一步的方案：所述池体的顶部安装有进水管,进水管上安装有阀门。
作为本发明再进一步的方案：所述池体的右侧壁下方安装有排水管,排水管上安装有截止阀。
作为本发明再进一步的方案：所述曝气板的上表面分布有曝气头,曝气板与曝气头连通。
作为本发明再进一步的方案：所述搅拌棒的自由端固定连接有搅拌板，搅拌板的边缘处安装有刷毛。
作为本发明再进一步的方案：所述齿条板的下端固定连接有弹簧,弹簧的顶端与齿条板固定连接。
与现有技术相比，本发明的有益效果是：将污水注入池体内，利用鼓风机将空气通过转轴输送至搅拌棒，对中层污水进行曝气，利用搅拌棒搅动污水，使污水与气泡混合更加充分，同时，利用搅拌棒将气泡打散，增大气泡与污水的接触面积，进一步提高曝气效率，利用搅拌板扬起表层污水，对表层污水进行曝气，本装置可以同时对表层污水、中层污水和底层污水进行曝气，大大提高了曝气效率。
