申请日2018.07.16
公开(公告)日2019.04.02
IPC分类号A01G31/02; C02F3/32
摘要
本实用新型涉及一种可用于研究草本植物根系生长及对污水净化效果的装置，其特征在于：包括机架和设在机架上的至少一组多个叠置的培养桶，所述培养桶由透明质材料制成，且两端通透，上、下相邻的培养桶之间设有用于隔开的丝网，最上一个培养桶内栽种有观赏草，最底下一个培养桶的底部设有封板，所述封板的底部设有一个具有开关的导流管。本实用新型可用于研究草本植物根系生长及对污水净化效果的装置结构简单、设计合理，可方便人们观察草种类的根系生长及不同品种对特殊元素吸附作用。
权利要求书
1.一种可用于研究草本植物根系生长及对污水净化效果的装置，其特征在于：包括机架和设在机架上的至少一组多个叠置的培养桶，所述培养桶由透明质材料制成，且两端通透，上、下相邻的培养桶之间设有用于隔开的丝网，最上一个培养桶内栽种有观赏草，最底下一个培养桶的底部设有封板，所述封板的底部设有一个具有开关的导流管。
2.根据权利要求1所述的可用于研究草本植物根系生长及对污水净化效果的装置，其特征在于：所述培养桶之间的各丝网自上而下的网孔大小逐步缩小。
3.根据权利要求1所述的可用于研究草本植物根系生长及对污水净化效果的装置，其特征在于：所述机架包括长方体框架和设在长方体框架上的一个层架，所述层架上间隔设有三组均为6个叠置的培养桶。
4.根据权利要求3所述的可用于研究草本植物根系生长及对污水净化效果的装置，其特征在于：所述机架正面位于层架的下方设有横杆架，所述横杆架上设有用于导流管穿出的穿孔，所述开关设在导流管的出水端。
5.根据权利要求4所述的可用于研究草本植物根系生长及对污水净化效果的装置，其特征在于：所述层架包括两块沿长方体框架长度方向设置的支撑板，两块支撑板之间间距设置，所述导流管从支撑板间距之间穿接到穿孔。
说明书
可用于研究草本植物根系生长及对污水净化效果的装置
技术领域：
本实用新型涉及一种可用于研究草本植物根系生长及对污水净化效果的装置。
背景技术：
观赏草是一类极具观赏性的禾本科、莎草科、灯心草科还有香蒲科以及天南星科菖蒲属一些叶多呈线形或线状披针形，具平行脉的，具有独特韵律美和动感美的植物。观赏草五彩斑斓、异彩纷呈，叶形新奇，株型多变，花序独特多彩。其生态观赏草又因其生态适应性强、抗寒性强，抗旱性好，抗病虫能力强，不用修剪，且对面源污染源的清除具有显著效果。这些特点使得观赏草广泛应用于园林景观设计中，近几年，观赏草在公园景观、庭院景观、水滨景观、湿地景观、田野景观等园林景观中被广泛应用。但随之而来的是，因这些观赏草根系发达，生长过快，容易破坏原来的景观配制，因此充分了解不同观赏草种类的根系生长及不同品种对特殊元素的吸附作用，具有意义。然而目前没有任何便于观察草种类的根系生长及不同品种对特殊元素吸附作用的装置。
发明内容：
本实用新型的目的即在于提供一种可用于研究草本植物根系生长及对污水净化效果的装置，该可用于研究草本植物根系生长及对污水净化效果的装置结构简单、设计合理，可方便人们观察草种类的根系生长及不同品种对特殊元素吸附作用。
为实现上述目的，本实用新型采用如下技术方案：
本实用新型可用于研究草本植物根系生长及对污水净化效果的装置，其特征在于：包括机架和设在机架上的至少一组多个叠置的培养桶，所述培养桶由透明质材料制成，且两端通透，上、下相邻的培养桶之间设有用于隔开的丝网，最上一个培养桶内栽种有观赏草，最底下一个培养桶的底部设有封板，所述封板的底部设有一个具有开关的导流管。
进一步的，上述培养桶之间的各丝网自上而下的网孔大小逐步缩小。
进一步的，上述机架包括长方体框架和设在长方体框架上的一个层架，所述层架上间隔设有三组均为6个叠置的培养桶。
进一步的，上述机架正面位于层架的下方设有横杆架，所述横杆架上设有用于导流管穿出的穿孔，所述开关设在导流管的出水端。
进一步的，上述层架包括两块沿长方体框架长度方向设置的支撑板，两块支撑板之间间距设置，所述导流管从支撑板间距之间穿接到穿孔。
本实用新型用于研究草本植物根系生长及对污水净化效果装置的工作原理，工作时，污水从叠置的最上一个培养桶上部开口倒入，而后污水从上而下渗透，随着时间的推移，人们即可通过透明的培养桶观察或拍摄到桶中观赏草的根系对污水的吸附作用，以及通过具有开关的导流管定时排出定量的污水进行检测，进而更加准确的记录、分析比较观赏草的根系对污水的吸附作用。

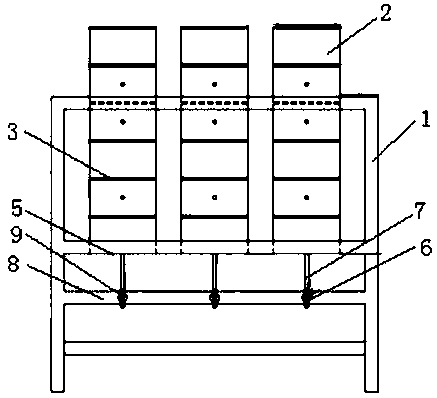

为使本实用新型的目的、技术方案及优点更加清楚明白，以下将通过具体实施例和相关附图，对本实用新型作进一步详细说明。
