申请日2018.07.16
公开(公告)日2019.03.22
IPC分类号C02F1/66; C02F1/62; C02F11/122; C02F101/20
摘要
本实用新型公开了一种电镀废水处理用锌回收装置,包括水泵，所述水泵的一侧放置有石灰加工仓，石灰加工仓的一端开设有进水口，进水口的一端通过管道与水泵连接，所述石灰加工仓的另一端开设有第一通孔，第一通孔侧焊接固定有第一闸阀，第一闸阀的一侧放置有反应池，反应池一端焊接安装有水管接头，反应池另一端开设有第二通孔，第二通孔焊接固定有第二闸阀，所述反应池的另一端开设有污泥清理门，污泥清理门四周螺栓安装有密封条，污泥清理门的一侧开设有排水口，所述石灰加工仓与反应池之间放置有输送泵，此装置以工业消石灰为中和剂中和，在反应池固液分离，污泥经浓缩后送压滤机压滤，完成锌的收集，结构简单，投资费用少，适合中小型企业投入使用。
权利要求书

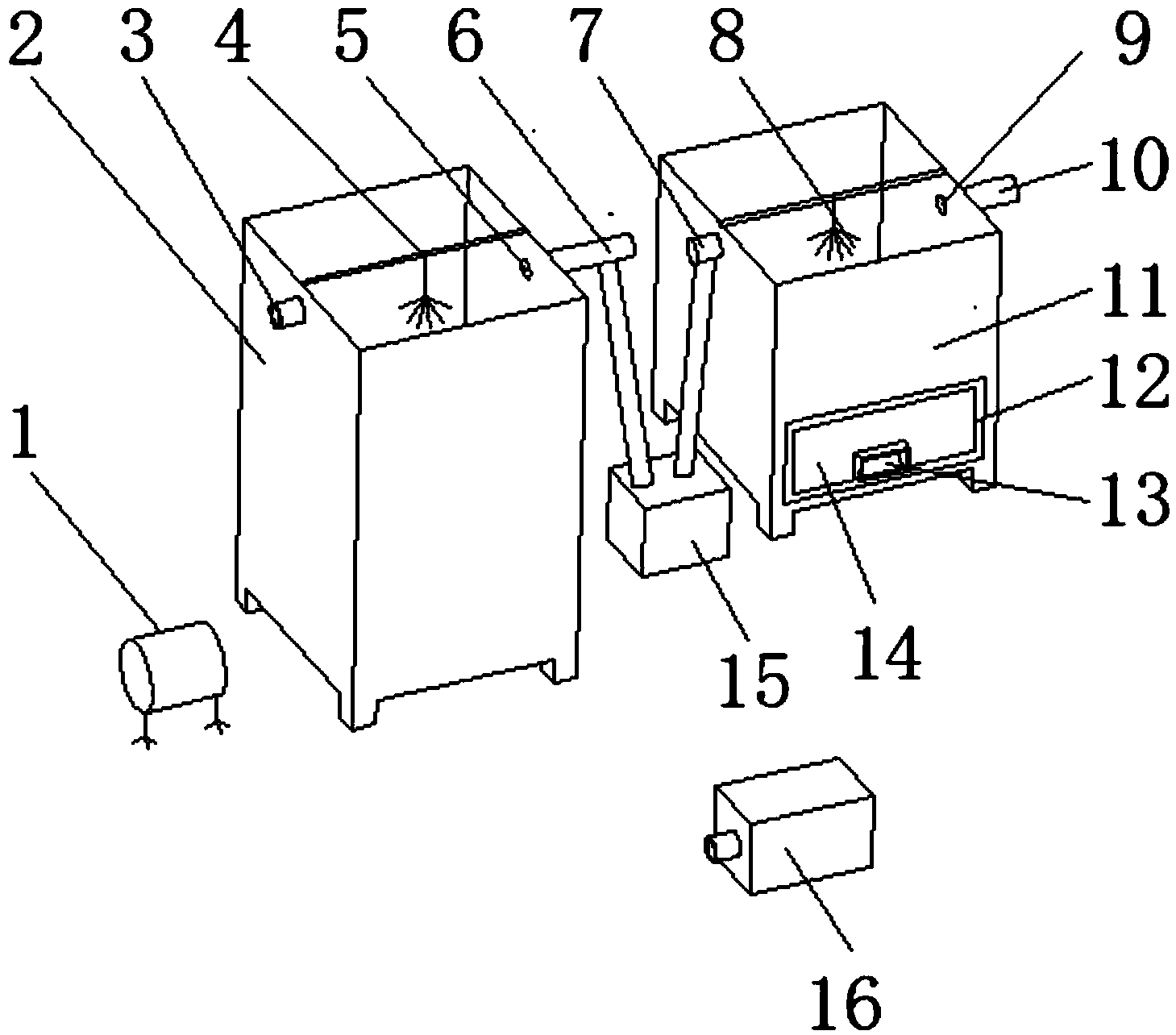

1.一种电镀废水处理用锌回收装置，包括水泵(1)，其特征在于，所述水泵(1)的一侧放置有石灰加工仓(2)，石灰加工仓(2)的一端开设有进水口(3)，进水口(3)的一端通过管道与水泵(1)连接，所述石灰加工仓(2)的另一端开设有第一通孔(5)，第一通孔(5)侧焊接固定有第一闸阀(6)，第一闸阀(6)的一侧放置有反应池(11)，反应池(11)一端焊接安装有水管接头(7)，反应池(11)另一端开设有第二通孔(9)，第二通孔(9)焊接固定有第二闸阀(10)，所述反应池(11)的另一端开设有污泥清理门(14)，污泥清理门(14)四周螺栓安装有密封条(12)，污泥清理门(14)的一侧开设有排水口(13)，所述石灰加工仓(2)与反应池(11)之间放置有输送泵(15)。
2.根据权利要求1所述的一种电镀废水处理用锌回收装置，其特征在于，所述石灰加工仓(2)的一侧焊接固定有第一搅拌机(4)。
3.根据权利要求1所述的一种电镀废水处理用锌回收装置，其特征在于，所述输送泵(15)的一端通过管道与第一闸阀(6)相连接，输送泵(15)的另一端通过管道与水管接头(7)相连接。
4.根据权利要求1所述的一种电镀废水处理用锌回收装置，其特征在于，所述反应池(11)的一侧焊接固定有第二搅拌机(8)。
5.根据权利要求1所述的一种电镀废水处理用锌回收装置，其特征在于，所述第二闸阀(10)的出水处螺钉安装有过滤网(17)。
6.根据权利要求1所述的一种电镀废水处理用锌回收装置，其特征在于,所述反应池(11)的一侧放置有压滤机(16)。
说明书
一种电镀废水处理用锌回收装置
技术领域
本实用新型涉及牙科综合治疗机技术领域，尤其涉及一种电镀废水处理用锌回收装置。
背景技术
随着工业生产的快速发展，水中重金属污染越来越严重，其中锌是电镀废水中的有毒污染物之一，含锌废水没有处理直接排入环境后，可以通过食物链循环，在某些生物体内达到一定浓度水平，最终在人体内蓄积而危害人体健康，国家非常高度重视环境问题，提出了关于节约资源和保护环境的基本国策和可持续发展战略，在我国锌回收装置，投入成本高，后期维修费用高，设备利用率相当低，无法适应中小型企业的需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的锌的回收装置投入成本高、设备利用率相当低以及设备后期维修费用高等缺点，而提出的一种电镀废水处理用锌回收装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种电镀废水处理用锌回收装置，包括水泵，所述水泵的一侧放置有石灰加工仓，石灰加工仓的一端开设有进水口，进水口的一端通过管道与水泵连接，所述石灰加工仓的另一端开设有第一通孔，第一通孔侧焊接固定有第一闸阀，第一闸阀的一侧放置有反应池，反应池一端焊接安装有水管接头，反应池另一端开设有第二通孔，第二通孔焊接固定有第二闸阀，所述反应池的另一端开设有污泥清理门，污泥清理门四周螺栓安装有密封条，污泥清理门的一侧开设有排水口，所述石灰加工仓与反应池之间放置有输送泵。
进一步的，所述石灰加工仓的一侧焊接固定有第一搅拌机。
进一步的，所述输送泵的一端通过管道与第一闸阀相连接，输送泵的另一端通过管道与水管接头相连接。
进一步的，所述反应池的一侧焊接固定有第二搅拌机。
进一步的，所述第二闸阀的出水处螺钉安装有过滤网。
进一步的，所述反应池的一侧放置有压滤机。
本实用新型的有益效果是：此装置结构简单，投入成本低，节省了企业资金，此装置以工业消石灰为中和剂中和，废水pH由1～2提高到8.5～9，制备好浓度为8%～10%的石灰水，由输送泵送反应池，然后在反应池固液分离，过滤后滤液达标排放，污泥经浓缩后送压滤机压滤，操作方便，结构简单，投资费用少，适合中小型企业投入使用。
