申请日2018.06.26
公开(公告)日2019.03.15
IPC分类号E03B1/04; E03B3/02; E03B7/07
摘要

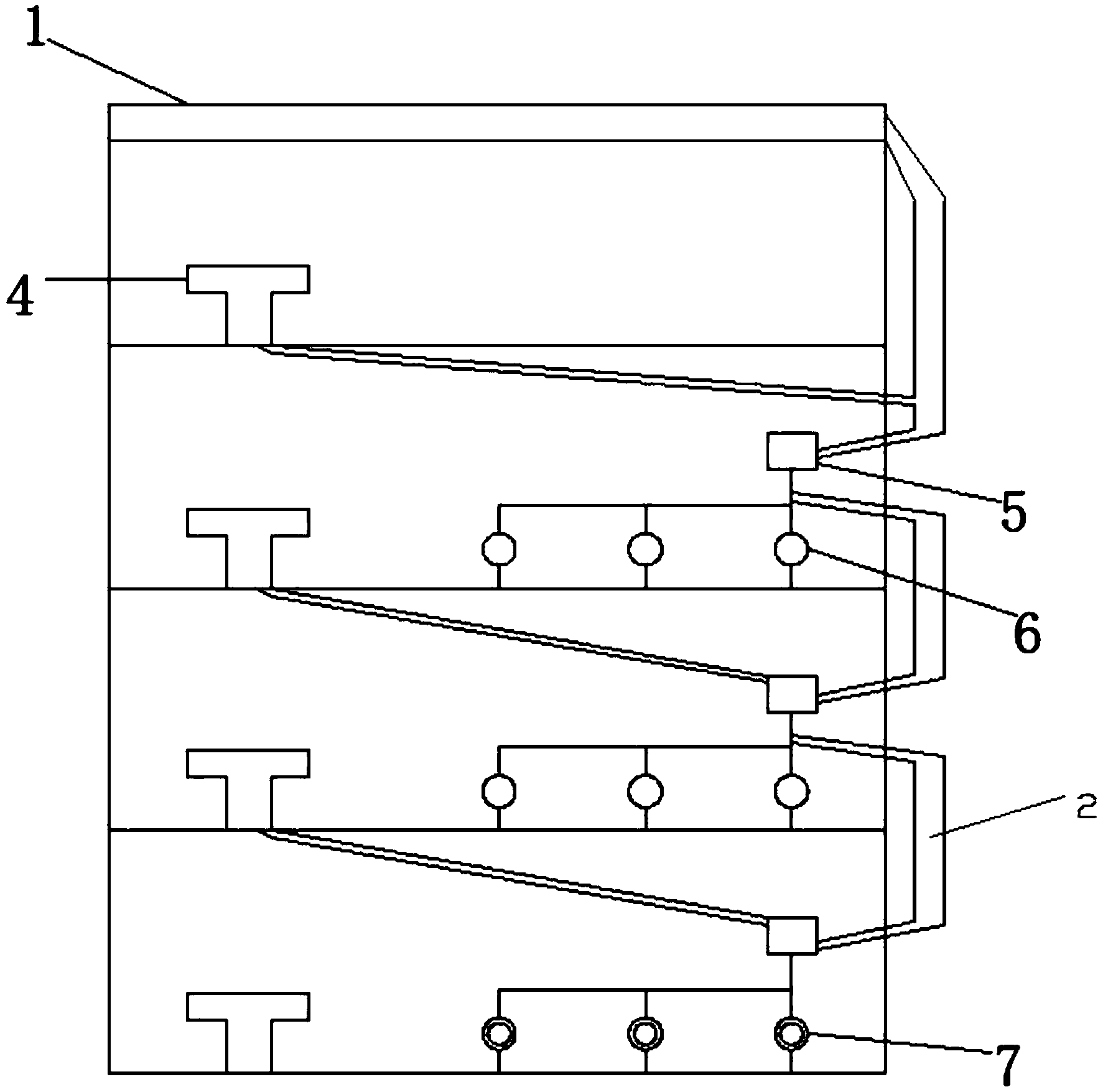

本实用新型公开一种废水二次利用的楼层节水系统，包括设置在楼顶用于收集雨水的雨水收集池、若干设置于各楼层用于暂存水的中转水箱;所述各层的中转水箱与上层的洗手池排水管连接;所述雨水收集池通过管道与最顶层的中转水箱连接;每个楼层设置有若干冲水箱;上层的中转水箱通过旁通管与下层中转水箱连接。具有上述结构的楼层节水系统，以整栋楼为单位，将雨水和各层的生活废水分别收集过滤后进行二次利用。实现了水尽其用，大大节约了淡水资源，提高了废水利用率。
权利要求书
1.一种废水二次利用的楼层节水系统，其特征在于：包括设置在楼顶用于收集雨水的雨水收集池、若干设置于各楼层用于暂存水的中转水箱;所述各层的中转水箱与上层的洗手池排水管连接;所述雨水收集池通过管道与最顶层的中转水箱连接;每个楼层设置有若干冲水箱，所述冲水箱包括箱体，箱体底部设置有冲水管;还包括延伸进箱体的废水管和补水管;所述废水管与本层的中转水箱连接;所述补水管开口向上;还包括杠杆，所述杠杆通过销轴设置在箱体内并可绕销轴上下翻动;所述杠杆一端固定有浮球，另一端固定有用于封闭补水管开口的止水塞;上层的中转水箱通过旁通管与下层中转水箱连接。
2.根据权利要求1所述的一种废水二次利用的楼层节水系统，其特征在于：所述废水管开口处设置有水流传感器，所述补水管上设置有电磁阀;所述水流传感器与电磁阀连接。
3.根据权利要求1所述的一种废水二次利用的楼层节水系统，其特征在于：最底层的冲水箱上设置有溢流管。
4.根据权利要求1所述的一种废水二次利用的楼层节水系统，其特征在于：所述雨水收集池出水口设置有滤网。
5.根据权利要求1所述的一种废水二次利用的楼层节水系统，其特征在于：所述中转水箱内设置有滤网。
6.根据权利要求1所述的一种废水二次利用的楼层节水系统，其特征在于：所述止水塞为球形，所述补水管开口设置有与止水塞形状吻合的弧面。
说明书
一种废水二次利用的楼层节水系统
技术领域
本实用新型涉及一种用于多层建筑中废水二次利用的系统。
背景技术
水资源是人类社会一切生产、生活的物质基础，可以说没有水资源就没有人类。而在中国，水资源现状却更加严峻。快速城市化导致的城市水资源短缺问题日益凸显，包括雨水资源在内的非常规水资源的研究和利用逐渐受到关注。多国研究和实践表明，城市雨水资源利用能产生显著的生态环境效益和经济效益，如：有效减轻用水负担、控制面源污染、降低防洪风险等。我国大中型城市雨水资源利用处于探索与研究阶段，但已显示出良好的发展势头。
雨水资源利用管理体现在雨水资源的处置和利用，其指导思想是通过安全、经济、可靠的技术手段对降水进行收集、传输和处置，减少排人公共雨水或污水管道的水量，使降水尽可能得到处理和使用。
洗漱废水一直是被人们忽略的一点，每个人一天所产生的洗漱废水大概在10-30L，而每个人一天的饮水量也不过1.5L左右，通过本系统的收集利用可减少水资源浪费，进行二次利用。
实用新型内容
有鉴于此，本实用新型提供一种废水二次利用的楼层节水系统，收集雨水和生活废水进行二次利用。
为解决以上技术问题，本实用新型的技术方案为采用一种废水二次利用的楼层节水系统，包括设置在楼顶用于收集雨水的雨水收集池、若干设置于各楼层用于暂存水的中转水箱;所述各层的中转水箱与上层的洗手池排水管连接;所述雨水收集池通过管道与最顶层的中转水箱连接;每个楼层设置有若干冲水箱，所述冲水箱包括箱体，箱体底部设置有冲水管;还包括延伸进箱体的废水管和补水管;所述废水管与本层的中转水箱连接;所述补水管开口向上;还包括杠杆，所述杠杆通过销轴设置在箱体内并可绕销轴上下翻动;所述杠杆一端固定有浮球，另一端固定有用于封闭补水管开口的止水塞;上层的中转水箱通过旁通管与下层中转水箱连接。
作为一种改进，所述废水管开口处设置有水流传感器，所述补水管上设置有电磁阀;所述水流传感器与电磁阀连接。水流传感器用于控制电磁阀的开闭。当水流传感器感应到废水管内有水流时，电磁阀关闭，补水管停止供水;当水流传感器感应不到废水管内的水流时，电磁阀开启，补水管开始预备供水。正式的补水要等到液面下降到一定高度后才进行。
作为一种进一步的改进，最底层的冲水箱上设置有溢流管。避免冲水箱充盈后废水倒灌。
作为另一种更进一步的改进，所述雨水收集池出水口设置有滤网。
作为一种改进，所述中转水箱内设置有滤网。
作为一种改进，所述止水塞为球形，所述补水管开口设置有与止水塞形状吻合的弧面。
本实用新型的有益之处在于：具有上述结构的楼层节水系统，以整栋楼为单位，将雨水和各层的生活废水分别收集过滤后进行二次利用。实现了水尽其用，大大节约了淡水资源，提高了废水利用率。
