申请日2017.12.03
公开(公告)日2018.07.17
IPC分类号C02F9/14
摘要
本实用新型公开了一种适合岩溶山区农村分散污水处理装置，包括一号沟渠和二号沟渠，所述一号沟渠右端安装有厌氧沼气池，所述二号沟渠右端安装有沉砂池，所述沉砂池右端固定连接有高低渠，所述沉砂池右端安装有生物滤池，所述生物滤池右端安装有吸附池，所述吸附池下端安装有过滤池，所述过滤池左端下侧安装有自然净化池，所述自然净化池左侧下端活动连接有回收水池。该适合岩溶山区农村分散式污水处理装置，通过安装有一号沟渠、厌氧沼气池、沉砂池、生物滤池、高低渠和回收水池等部件，实现了高效处理污水的目的，同时活用了山区地势，降低了能源消耗和成本，同时实现了污水再利用的目的，操作方便。
权利要求书

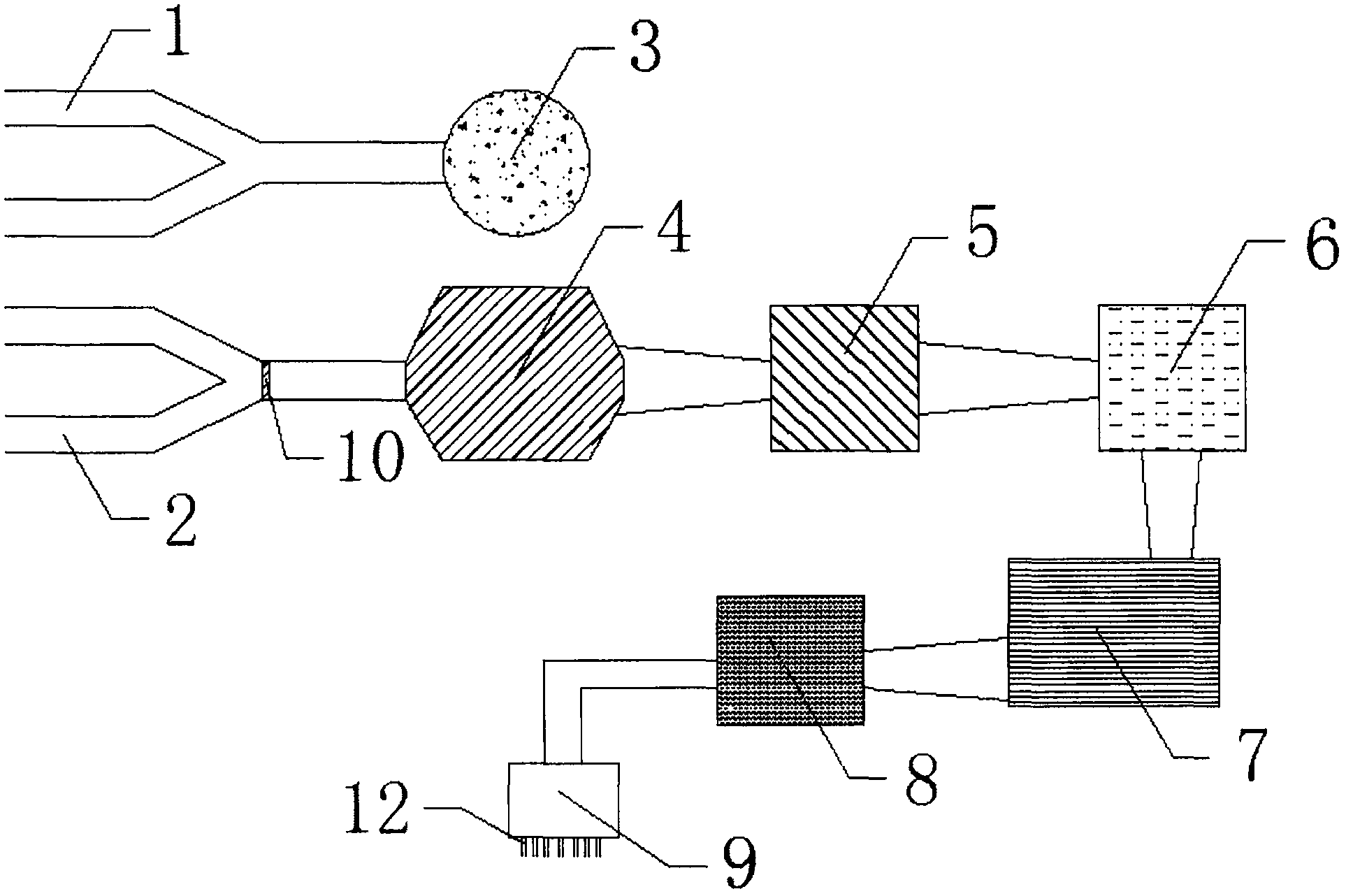

1.一种适合岩溶山区农村分散式污水处理装置，包括一号沟渠(1)和二号沟渠(2)，其特征在于：所述一号沟渠(1)右端安装有厌氧沼气池(3)，所述二号沟渠(2)合流处固定连接有栅格过滤板(10)，所述二号沟渠(2)右端安装有沉砂池(4)，所述沉砂池(4)右端固定连接有高低渠(14)，所述沉砂池(4)右端安装有生物滤池(5)，所述生物滤池(5)右端安装有吸附池(6)，所述吸附池(6)下端安装有过滤池(7)，所述过滤池(7)左端下侧安装有自然净化池(8)，所述自然净化池(8)左侧下端活动连接有回收水池(9)，所述回收水池(9)下端固定连接有水渠(12)。
2.根据权利要求1所述的一种适合岩溶山区农村分散式污水处理装置，其特征在于：所述一号沟渠(1)为合流式沟渠，二号沟渠(2)也为合流式沟渠，且一号沟渠(1)为冲厕用水沟渠，二号沟渠(2)为其他生活用水沟渠。
3.根据权利要求1所述的一种适合岩溶山区农村分散式污水处理装置，其特征在于：所述吸附池(6)使用的吸附剂为活性炭，且主要成分为碳，还包含少量的氢、氧、硫成分。
4.根据权利要求1所述的一种适合岩溶山区农村分散式污水处理装置，其特征在于：所述沉砂池(4)包括进水槛(11)、分水墙(13)和冲沙口(15)，所述沉砂池(4)中部靠左的位置安装进水槛(11)，所述进水槛(11)右侧固定连接有分水墙(13)，所述分水墙(13)右侧安装有冲沙口(15)，且分水墙(13)的数量为3-4个。
5.根据权利要求1所述的一种适合岩溶山区农村分散式污水处理装置，其特征在于：所述水渠(12)为直通水渠，且水渠(12)的数量为6-8个。
说明书
一种适合岩溶山区农村分散式污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种适合岩溶山区农村分散式污水处理装置。
背景技术
在岩溶地区，受岩溶作用的影响，竖井、落水洞、岩溶漏斗，岩溶管道、地下暗河等喀斯特地貌较为发育，形成岩溶地区特有的地表、地下双层结构，特殊的结构使得岩溶水文系统中明流暗河交替，地表水与地下水相互转化补给，促进了岩溶环境系统中物质的迁移，也突显了岩溶环境的脆弱性，一旦污染很难治理。
然而，在岩溶山区，由于受地形的影响，地势起伏大，多数村民依山而分散居住，大部分生活污水未经处理直接倾倒在房前屋后，一方面污水横流造成地表水环境污染，另一方面污水通过落水洞、岩溶管道等渗入地下造成地下水污染。因此，岩溶山区农村生活污水处理显得非常必要。但是，岩溶山区村民居住分散且地势起伏较大，其生活污水不易收集进行集中处理，集中处理工程量大、建设成本高。对此，研究一种适合岩溶山区农村分散污水处理的装置，因地制宜处理农村分散污水，具有非常重要的科学意义和现实意义。
实用新型内容
本实用新型的目的在于提供一种适合岩溶山区农村分散式污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种适合岩溶山区农村分散式污水处理装置，包括一号沟渠和二号沟渠，所述一号沟渠右端安装有厌氧沼气池，所述二号沟渠合流处固定连接有栅格过滤板，所述二号沟渠右端安装有沉砂池，所述沉砂池右端固定连接有高低渠，所述沉砂池右端安装有生物滤池，所述生物滤池右端安装有吸附池，所述吸附池下端安装有过滤池，所述过滤池左端下侧安装有自然净化池，所述自然净化池左侧下端活动连接有回收水池，所述回收水池下端固定连接有水渠。
优选的，所述一号沟渠为合流式沟渠，二号沟渠也为合流式沟渠，且一号沟渠为冲厕用水沟渠，二号沟渠为其他生活用水沟渠。
优选的，所述吸附池使用的吸附剂为活性炭，且主要成分为碳，还包含少量的氢、氧、硫等成分。
优选的，所述沉砂池包括进水槛、分水墙和冲沙口，所述沉砂池中部靠左的位置安装进水槛，所述进水槛右侧固定连接有分水墙，所述分水墙右侧安装有冲沙口，且分水墙的数量为3-4个。
优选的，所述固定板下侧固定连接有螺钉，且螺钉的数量为2-3个。
本实用新型的技术效果和优点：该适合岩溶山区农村分散式污水处理装置，通过安装有一号沟渠和二号沟渠，实现了对污水的分散处理和回收，通过安装有沉砂池，实现了去除污水中密度较大的无机物颗粒的作用，通过安装有生物滤池和吸附池，达到了去除污水中可溶于水有机物的目的，通过安装有回收水池和小型水渠，实现了污水再利用的目的，通过安装有高低渠，实现了无动力处理的目的，降低了能源消耗和成本。该适合岩溶山区农村分散式污水处理装置，通过安装有一号沟渠、厌氧沼气池、沉砂池、生物滤池、高低渠和回收水池等部件，实现了高效处理污水的目的，同时活用了山区地势，降低了能源消耗和成本，同时实现了污水再利用的目的，操作方便。
