申请日2017.12.02
公开(公告)日2018.07.17
IPC分类号B01D36/02; C02F9/02
摘要
本实用新型公开了一种工业用高效污水处理设备，包括进水口。进水口末端固定连接进水管，进水管末端固定连接筛管，筛管末端固定连接第一连接管，第一连接管上安装有第一抽水泵，搅拌仓顶部安装有电机，电机输出轴固定连接转轴，转轴外壁固定连接搅拌杆，搅拌仓侧壁固定连接第二连接管，第二连接管上安装有第二抽水泵，过滤仓内设置有隔板，隔板将过滤仓分隔成第一过滤层、第二过滤层和第三过滤层，过滤仓底端固定连接排水管，排水管外壁通过第一安装座固定连接固定底座，固定底座上电性连接导电铜丝，排水管外壁通过第二安装座电性连接正电铝柱，排水管底部开设有排水口，排水管末端与进水管相连接部分安装有第三抽水泵。
权利要求书

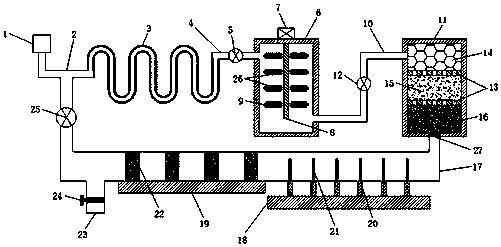

1.一种工业用高效污水处理设备，包括进水口(1)，其特征在于：所述进水口(1)的末端固定连接有进水管(2)，所述进水管(2)的末端固定连接有筛管(3)，所述筛管(3)的末端固定连接有第一连接管(4)，所述第一连接管(4)上安装有第一抽水泵(5)，且所述第一连接管(4)的末端固定连接在搅拌仓(6)的外壁，所述搅拌仓(6)的顶部安装有电机(7)，所述电机(7)的输出轴贯穿搅拌仓(6)的顶部外壁并延伸至搅拌仓(6)内，且所述电机(7)的输出轴固定连接有转轴(8)，所述转轴(8)的外壁固定连接有若干对搅拌杆(9)，所述搅拌仓(6)的侧壁固定连接有第二连接管(10)，所述第二连接管(10)的另一端固定连接在过滤仓(11)的侧壁，且所述第二连接管(10)上安装有第二抽水泵(12)，所述过滤仓(11)内设置有两块隔板(13)，两块所述隔板(13)的两端均固定连接在过滤仓(11)的两侧内壁，且两块所述隔板(13)上均开设有通孔，两块所述隔板(13)将过滤仓(11)分隔成第一过滤层(14)、第二过滤层(15)和第三过滤层(16)，所述过滤仓(11)的底端固定连接有排水管(17)，所述排水管(17)的外壁分别设置有第一安装座(18)和第二安装座(19)，所述第一安装座(18)上固定连接有若干个固定底座(20)，每个所述固定底座(20)上均电性连接有导电铜丝(21)，所述导电铜丝(21)插入至排水管(17)内，所述第二安装座(19)上电性连接有若干个正电铝柱(22)，每个所述正电铝柱(22)均安装在排水管(17)的两端内壁，所述排水管(17)的底部开设有排水口(23)，所述排水口(23)上安装有阀门(24)，所述排水管(17)的末端固定连接在进水管(2)的底部，且所述排水管(17)的末端与进水管(2)相连接的部分安装有第三抽水泵(25)。
2.根据权利要求1所述的一种工业用高效污水处理设备，其特征在于：所述筛管(3)为U形管结构，且所述筛管(3)的内壁设置有毛刷。
3.根据权利要求1所述的一种工业用高效污水处理设备，其特征在于：所述搅拌杆(9)的外壁套设有吸附壳(26)，所述吸附壳(26)内填充有活性炭。
4.根据权利要求1所述的一种工业用高效污水处理设备，其特征在于：所述第一过滤层(14)、第二过滤层(15)和第三过滤层(16)内分别填充有砂石、粗石英砂和细石英砂。
5.根据权利要求1所述的一种工业用高效污水处理设备，其特征在于：所述过滤仓(11)的底端开设有通孔，且所述过滤仓(11)的底端通孔内安装有透水膜(27)。
说明书
一种工业用高效污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种工业用高效污水处理设备。
背景技术
水是人类的生命之源，而在工业生产的过程中，会产生大量的工业污水，这些污水如果不经过处理就直接排放，将会对环境造成很大的污染，也会对人们的日常生活造成很大的不便。为节约水资源、减少对环境的污染，这些工业污水必须要经过专门的污水处理装置处理后才能进行排放或使用。目前普遍使用的污水处理装置，几乎都是先采用过滤网或滤芯对水中的沉淀物或悬浮物进行粗滤后，再采用多级沉淀池进行沉淀，而沉淀池要求逐个轮作，因此造成沉淀时间长、工作量大、处理效率低，并且现有技术的污水处理装置经过初步过滤后残留的杂质和污染物会粘附在排水口附近，从而造成二次污染，影响处理效果。
实用新型内容
本实用新型解决的技术问题在于克服现有技术的污水处理装置处理时间长，效率低，效果差且容易造成二次污染的缺陷，提供一种工业用高效污水处理设备。所述一种工业用高效污水处理设备具有结构简单，处理效果好、效率高且过滤彻底，不会造成二次污染等特点。
为实现上述目的，本实用新型提供如下技术方案：一种工业用高效污水处理设备，包括进水口，所述进水口的末端固定连接有进水管，所述进水管的末端固定连接有筛管，所述筛管的末端固定连接有第一连接管，所述第一连接管上安装有第一抽水泵，且所述第一连接管的末端固定连接在搅拌仓的外壁，所述搅拌仓的顶部安装有电机，所述电机的输出轴贯穿搅拌仓的顶部外壁并延伸至搅拌仓内，且所述电机的输出轴固定连接有转轴，所述转轴的外壁固定连接有若干对搅拌杆，所述搅拌仓的侧壁固定连接有第二连接管，所述第二连接管的另一端固定连接在过滤仓的侧壁，且所述第二连接管上安装有第二抽水泵，所述过滤仓内设置有两块隔板，两块所述隔板的两端均固定连接在过滤仓的两侧内壁，且两块所述隔板上均开设有通孔，两块所述隔板将过滤仓分隔成第一过滤层、第二过滤层和第三过滤层，所述过滤仓的底端固定连接有排水管，所述排水管的外壁分别设置有第一安装座和第二安装座，所述第一安装座上固定连接有若干个固定底座，每个所述固定底座上均电性连接有导电铜丝，所述导电铜丝插入至排水管内，所述第二安装座上电性连接有若干个正电铝柱，每个所述正电铝柱均安装在排水管的两端内壁，所述排水管的底部开设有排水口，所述排水口上安装有阀门，所述排水管的末端固定连接在进水管的底部，且所述排水管的末端与进水管相连接的部分安装有第三抽水泵。
优选的，所述筛管为U形管结构，且所述筛管的内壁设置有毛刷。
优选的，所述搅拌杆的外壁套设有吸附壳，所述吸附壳内填充有活性炭。
优选的，所述第一过滤层、第二过滤层和第三过滤层内分别填充有砂石、粗石英砂和细石英砂。
优选的，所述过滤仓的底端开设有通孔，且所述过滤仓的底端通孔内安装有透水膜。
与现有技术相比，本实用新型的有益效果是：通过筛管内壁的毛刷可将待处理的污水中所含的大颗粒固体杂质筛选并吸附在毛刷上，通过搅拌杆可对污水进行搅拌，使溶解于污水内的一部分杂质能够析出，并通过搅拌杆外壁的吸附壳将其吸附，通过第一过滤层、第二过滤层和第三过滤层能够对污水进行三重过滤，从而提高过滤的效率和效果，通过透水膜可防止细沙随着过滤之后的污水进入到排水管，通过导电铜丝可使污水中的微小颗粒杂质带负电，使其能够吸附在正电铝柱的外壁，进一步提高了该污水处理设备的处理效果，通过驱动第三抽水泵可将排水管中处理完成后的污水导入进水管中再次进行过滤处理，从而可通过该装置反复循环处理直至污水被完全净化和过滤。
