申请日2018.01.05
公开(公告)日2018.07.31
IPC分类号F04D13/06; F04D29/70; F16M3/00
摘要
本实用新型公开了一种水处理用增压水泵，包括工作台，所述工作台底部设有移动装置，所述工作台顶部设有矩形箱，所述矩形箱内设有增压装置，所述工作台外侧表面设有太阳能装置;所述太阳能装置，其包括设置在工作台内的光电转换器、设置在工作台内且位于光电转换器一侧的蓄电池、设置在蓄电池一侧的备用蓄电池、设置在工作台相对外侧表面的一号太阳能板、设置在矩形箱相对外侧表面二号太阳能板;所述移动装置，其包括设置在工作台底部的支撑板、分别设置在支撑板底部四角处的万向轮、设置在支撑板上表面且位于工作台后侧的竖直支撑板、设置在竖直支撑板外侧顶部的一组把手。
权利要求书

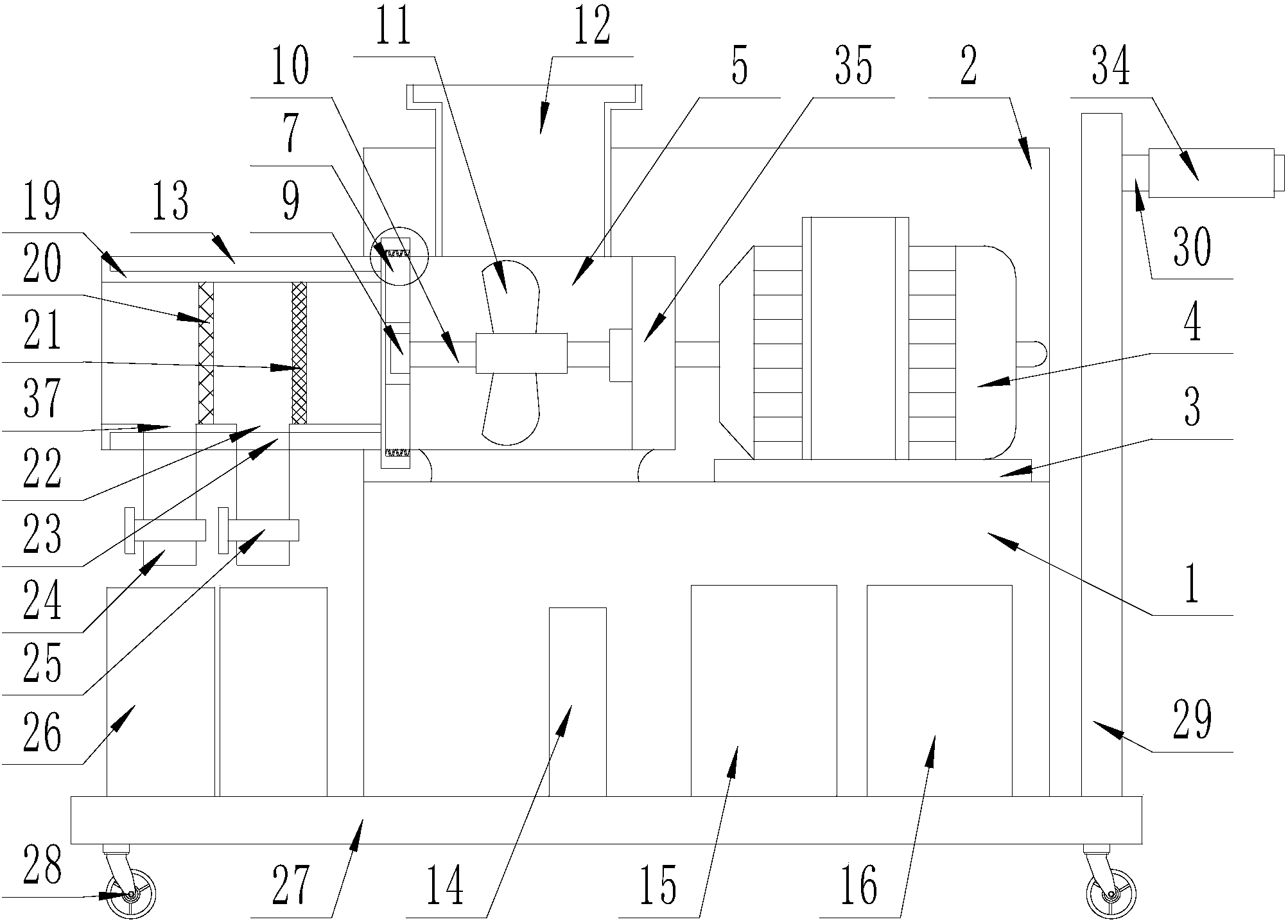

1.一种水处理用增压水泵，其特征在于，包括工作台(1)，所述工作台(1)底部设有移动装置，所述工作台(1)顶部设有矩形箱(2)，所述矩形箱(2)内设有增压装置，所述工作台(1)外侧表面设有太阳能装置;
所述增压装置，其包括设置在矩形箱(2)内的电机支撑架(3)、设置在电机支撑架(3)内的伺服电机(4)、设置在矩形箱(2)内且靠近伺服电机(4)旋转端一侧的增压箱(5)、设置在增压箱(5)另一端外侧表面的外螺纹(6)、套装在增压箱(5)另一端且螺纹连接的定位环(7)、等角度分布在定位环(7)内的一组定位杆(8)、设置在定位杆(8)中心处的轴承(9)、一端与伺服电机(4)旋转端固定连接且另一端贯穿增压箱(5)一侧插装在轴承(9)内的旋转杆(10)、套装在旋转杆(10)上的叶轮(11)、设置在增压箱(5)上表面的出水口、一端与出水口规定连接且另一端贯穿矩形箱(2)上表面的出水管(12)、一端与定位环(7)外侧固定连接且另一端贯穿矩形箱(2)的进水管(13)、插装在进水管(13)内的过滤处理装置;
所述太阳能装置，其包括设置在工作台(1)内的光电转换器(14)、设置在工作台(1)内且位于光电转换器(14)一侧的蓄电池(15)、设置在蓄电池(15)一侧的备用蓄电池(16)、设置在工作台(1)相对外侧表面的一号太阳能板(17)、设置在矩形箱(2)相对外侧表面二号太阳能板(18);
所述过滤处理装置，其包括插装在进水管(13)内的净化管(19)、设置在净化管(19)内的一号过滤网(20)、设置在净化管(19)下表面且位于一号过滤网(20)一侧的一号开口(37)、设置在净化管(19)内且位于一号过滤网(20)另一侧的二号过滤网(21)、设置在二号过滤网(21)一侧且位于靠近一号过滤网(20)一侧的二号开口(22)、设置在进水管(13)下表面且分别与一号开口(37)和二号开口(22)相对应的一组出料口(23)、分别设置在出料口(23)处的出料管(24)、设置在出料管(24)上的阀门(25)、设置在工作台(1)一侧且分别与出料管(24)相对应的一组集料桶(26);
所述移动装置，其包括设置在工作台(1)底部的支撑板(27)、分别设置在支撑板(27)底部四角处的万向轮(28)、设置在支撑板(27)上表面且位于工作台(1)后侧的竖直支撑板(29)、设置在竖直支撑板(29)外侧顶部的一组把手(30)。
2.根据权利要求1所述的一种水处理用增压水泵，其特征在于，所述矩形箱(2)外侧设有一号柜门(31)，所述工作台(1)外侧表面且与一号柜门(31)同侧设有二号柜门(32)，所述一号柜门(31)和二号柜门(32)上均设有拉环(33)。
3.根据权利要求1所述的一种水处理用增压水泵，其特征在于，所述一号过滤网(20)密度小于二号过滤网(21)。
4.根据权利要求1所述的一种水处理用增压水泵，其特征在于，所述一号太阳能板(17)输出端与光电转换器(14)一号输入端相连接，所述二号太阳能板(18)输出端与光电转换器(14)二号输入端相连接，所述光电转换器(14)输出端与备用蓄电池(16)输入端相连接，所述备用蓄电池(16)输出端与蓄电池(15)输入端相连接，所述蓄电池(15)输出端与伺服电机(4)输入端相连接。
5.根据权利要求1所述的一种水处理用增压水泵，其特征在于，所述把手(30)上安装有防滑套(34)。
6.根据权利要求1所述的一种水处理用增压水泵，其特征在于，所述增压箱(5)内且位于伺服电机(4)旋转端一侧设有密封套(35)，所述密封套(35)与伺服电机(4)旋转端密封套接。
7.根据权利要求1所述的一种水处理用增压水泵，其特征在于，所述定位环(7)内侧表面设有与外螺纹(6)相匹配的内螺纹(36)。
说明书
一种水处理用增压水泵
技术领域：
本实用新型涉及机械设备，特别涉及一种水处理用增压水泵。
背景技术：
增压水泵，顾名思义就是用来增压的水泵，随着社会发展生活水平的提高，人们对环境绿化越来越重视，对于公园等大面积绿化带而言，铺设常规的地下管道会使成本较高，前期工作量大，水压状态不理想等，而使用大型的增压水泵，也出现安装较麻烦，成本较高，目前市场上传统的增压水泵，结构复杂，导致体积较大，需要额外专用的地方放置和固定安装，而且地下水中的杂质和颗粒较多，长时间使用容易造成增压泵内部的磨损而影响增压泵的使用寿命，需要专业人员维护，维修极不方便，费用成本较高。
现有技术以及专利号为CN201710355172.4的专利中公开了一种名为一种便于过滤的净化增压泵的装置，该装置具备过滤等优点，解决了水中的杂质和颗粒较多，长时间使用容易造成增压泵内部的磨损而影响增压泵的使用寿命的问题。
但是，专利号为CN201710355172.4的装置使用时间较长时，水中的杂质在装置内部累积，仍会对装置内部进行磨损，从而影响设备使用寿命，而且耗费大量电力，资源浪费严重，不宜长时间使用，由于设备整体较重，不易移动，使用不便。
实用新型内容：
本实用新型的目的就在于为了解决上述问题而提供一种水处理用增压水泵，提供太阳能装置,可以充分利用自然资源为设备提供能量，减少资源浪费，降低成本，通过设置移动装置，使用者可以轻松移动装置整体，降低工作人员劳动强度，通过设置过滤处理装置，可以减少水中的杂质进入增压装置部分，减少对增压装置内部磨损，延长设备使用寿命，同时将地下水进行过滤再使用，充分利用资源，减少资源浪费，通过设置增压装置，可以加大水流速度，以便使用者操作使用。
为了解决上述问题，本实用新型提供了一种技术方案：一种水处理用增压水泵，包括工作台，所述工作台底部设有移动装置，所述工作台顶部设有矩形箱，所述矩形箱内设有增压装置，所述工作台外侧表面设有太阳能装置;所述增压装置，其包括设置在矩形箱内的电机支撑架、设置在电机支撑架内的伺服电机、设置在矩形箱内且靠近伺服电机旋转端一侧的增压箱、设置在增压箱另一端外侧表面的外螺纹、套装在增压箱另一端且螺纹连接的定位环、等角度分布在定位环内的一组定位杆、设置在定位杆中心处的轴承、一端与伺服电机旋转端固定连接且另一端贯穿增压箱一侧插装在轴承内的旋转杆、套装在旋转杆上的叶轮、设置在增压箱上表面的出水口、一端与出水口规定连接且另一端贯穿矩形箱上表面的出水管、一端与定位环外侧固定连接且另一端贯穿矩形箱的进水管、插装在进水管内的过滤处理装置;所述太阳能装置，其包括设置在工作台内的光电转换器、设置在工作台内且位于光电转换器一侧的蓄电池、设置在蓄电池一侧的备用蓄电池、设置在工作台相对外侧表面的一号太阳能板、设置在矩形箱相对外侧表面二号太阳能板;所述过滤处理装置，其包括插装在进水管内的净化管、设置在净化管内的一号过滤网、设置在净化管下表面且位于一号过滤网一侧的一号开口、设置在净化管内且位于一号过滤网另一侧的二号过滤网、设置在二号过滤网一侧且位于靠近一号过滤网一侧的二号开口、设置在进水管下表面且分别与一号开口和二号开口相对应的一组出料口、分别设置在出料口处的出料管、设置在出料管上的阀门、设置在工作台一侧且分别与出料管相对应的一组集料桶;所述移动装置，其包括设置在工作台底部的支撑板、分别设置在支撑板底部四角处的万向轮、设置在支撑板上表面且位于工作台后侧的竖直支撑板、设置在竖直支撑板外侧顶部的一组把手。
作为优选，所述矩形箱外侧设有一号柜门，所述工作台外侧表面且与一号柜门同侧设有二号柜门，所述一号柜门和二号柜门上均设有拉环。
作为优选，所述一号过滤网密度小于二号过滤网。
作为优选，所述一号太阳能板输出端与光电转换器一号输入端相连接，所述二号太阳能板输出端与光电转换器二号输入端相连接，所述光电转换器输出端与备用蓄电池输入端相连接，所述备用蓄电池输出端与蓄电池输入端相连接，所述蓄电池输出端与伺服电机输入端相连接。
作为优选，所述把手上安装有防滑套。
作为优选，所述增压箱内且位于伺服电机旋转端一侧设有密封套，所述密封套与伺服电机旋转端密封套接。
作为优选，所述定位环内侧表面设有与外螺纹相匹配的内螺纹。
本实用新型的有益效果：本实用新型该装置通过设置太阳能装置,可以充分利用自然资源为设备提供能量，减少资源浪费，降低成本，通过设置移动装置，使用者可以轻松移动装置整体，降低工作人员劳动强度，通过设置过滤处理装置，可以减少水中的杂质进入增压装置部分，减少对增压装置内部磨损，延长设备使用寿命，同时将地下水进行过滤再使用，充分利用资源，减少资源浪费，通过设置增压装置，可以加大水流速度，以便使用者操作使用,结构合理简单、生产成本低、安装方便，功能齐全。
