申请日2018.01.05
公开(公告)日2018.06.22
IPC分类号B01F15/00; B01F15/02; B01F7/04; B01F3/12
摘要
本发明公开了一种电站生活污水一体化处理设备，其结构包括：安装底座、进水管、装置壳体、固定角铁、药物混合装置、窥视窗、螺纹孔架、出水管，进水管垂直嵌入装置壳体左侧表面的下端并且与其相贯通，安装底座平行安装在装置壳体的下表面同时通过焊接的方式固定连接成一体化结构，固定角铁两两相互平行安装在装置壳体前表面的上端与其机械连接，螺纹孔架内嵌入固定角铁的前表面同时与其为一体化结构，药物混合装置垂直连接与装置壳体上表面的左端并且与其相互贯通，可以达到污水处理装置在进行生活污水处理时能够定量定时的将药物进行搅拌配合定量输出，并且可以充分的将内部的药物与水流进行混合搅拌，从而达到使得装置能够更加的智能化。
权利要求书

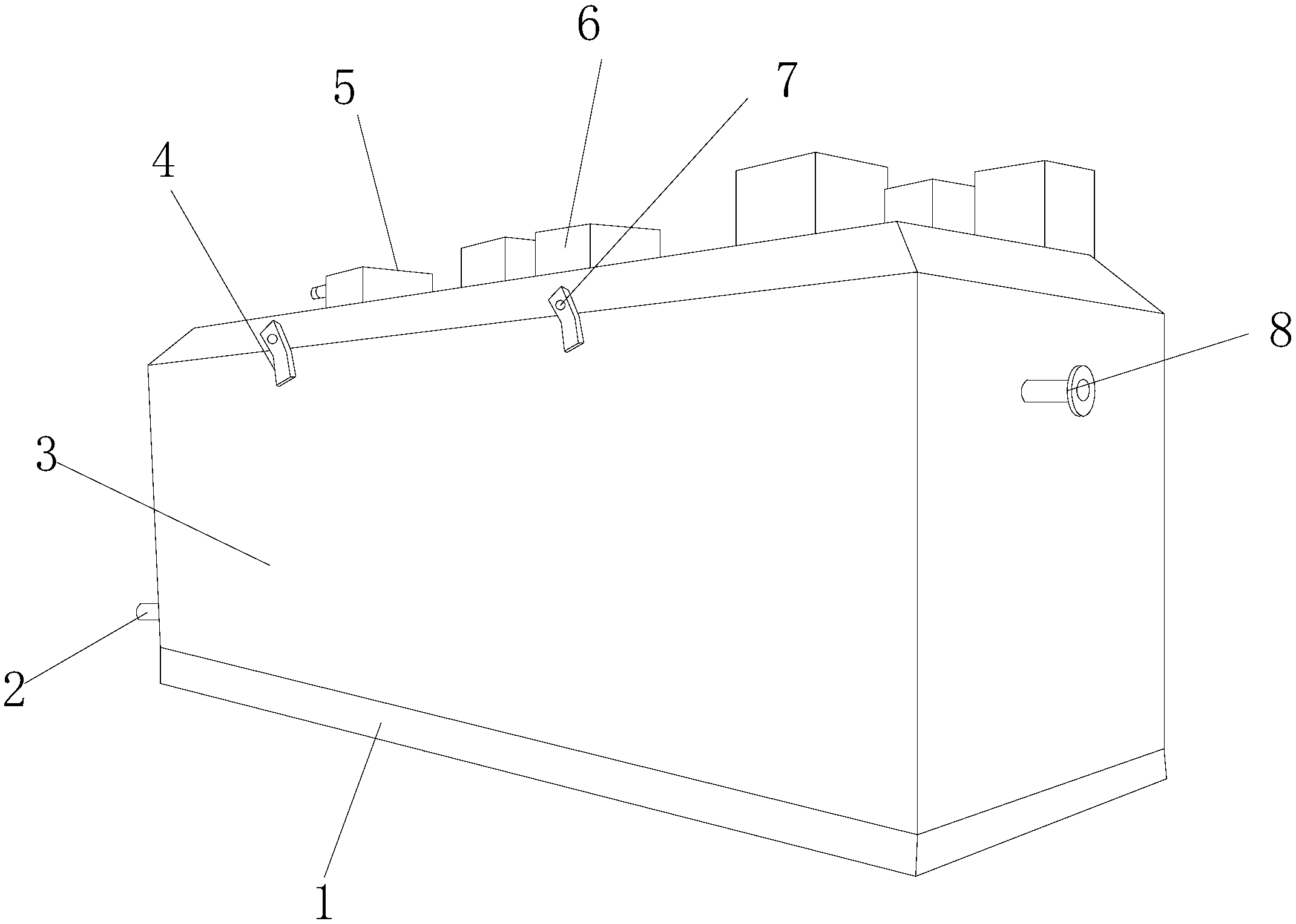

1.一种电站生活污水一体化处理设备，其结构包括：安装底座(1)、进水管(2)、装置壳体(3)、固定角铁(4)、药物混合装置(5)、窥视窗(6)、螺纹孔架(7)、出水管(8)，其特征在于：
所述进水管(2)垂直嵌入装置壳体(3)左侧表面的下端并且与其相贯通，所述安装底座(1)平行安装在装置壳体(3)的下表面同时通过焊接的方式固定连接成一体化结构，所述固定角铁(4)两两相互平行安装在装置壳体(3)前表面的上端与其机械连接，所述螺纹孔架(7)内嵌入固定角铁(4)的前表面同时与其为一体化结构，所述药物混合装置(5)垂直连接与装置壳体(3)上表面的左端并且与其相互贯通，所述窥视窗(6)位于装置壳体(3)上表面的中央同时与装置壳体(3)为与一体化结构，所述出水管(8)与进水管(2)在同一条轴线上的不同水平位置并且安装在装置壳体(3)的右侧端面;
所述药物混合装置(5)设有水流开关装置(51)、伸缩搅拌装置(52)、水流注入装置(53)、动力传输装置(54)、顶动调节装置(55)、药粉注入装置(56);
所述水流开关装置(51)位于设备内部的底侧表面同时与其活动连接，所述伸缩搅拌装置(52)通过带与水流开关装置(52)采用间隙配合连接在一起，所述水流注入装置(53)位于伸缩搅拌装置(55)的上方同时贯通进伸缩搅拌装置中(52)的内部，所述动力输送装置(54)设于水流注入装置(53)的右侧两者通过啮合的方式接合在一起，所述顶动调节装置(55)活动安装在动力输送装置(54)的下方，所述药粉注入装置(56)垂直嵌入伸缩搅拌装置(52)的右侧表面并且与其为一体化结构。
2.根据权利要求1所述的一种电站生活污水一体化处理设备，其特征在于：所述水流开关装置(51)设有皮带(511)、皮带轮架(512)、输送轮架(513)、中转轮(514)、钢绳(515)、主传输轮(516)、三连杆(517)、卡位架(518)、轴座(519)、转杆(5110)、出水管(5111)、开合板(5112)、支撑块(5113)。
3.根据权利要求2所述的一种电站生活污水一体化处理设备，其特征在于：所述皮带轮架(512)通过覆盖在皮带轮架(512)外侧表面的皮带(511)连接成一体化结构，所述输送轮架(513)位于皮带轮架(512)的右侧表面两者相互啮合成一体化结构，所述中转轮(514)、输送轮架(513)与主传输轮(516)三者通过位于其上表面的钢绳(515)配合连接成一体化结构，所述轴座(519)与主传输轮(516)为同心圆结构并且与其通过轴连接在一起，所述转杆(5110)安装在主传输轮(516)的表面的外圈，所述三连杆(517)位于转杆(5110)的前方两者通过铰链连接的方式固定成一体化结构，所述支撑块(5113)以水平的方式焊接在三连杆(517)的上表面，所述开合板(5112)位于支撑块(5113)的上表面两者活动配合连接在一起，所述出水管(5111)与开合板(5112)为一体化结构并且与其相互垂直。
4.根据权利要求1所述的一种电站生活污水一体化处理设备，其特征在于：所述伸缩搅拌装置(52)设有卡槽(521)、刀具(522)、转杆(523)、搅拌舱(524)、槽型块(525)、伸缩杆(526)、压动杆(527)、移动块(528)、连接器(529)、配合杆(5210)、辅助电机(5211)、位移槽体(5212)、卡架(5213)、连接轴(5214)、转动轮(5215)，所述转动轮(5215)与位移槽体(5212)相互平行并且由下往上通过连接轴(5214)固定连接成一体化结构，所述卡架(5213)与配合杆(5210)相互垂直安装在位移槽体(5212)的下表面同时与其机械连接在一起，所述辅助电机(5211)位于转动轮(5215)的左侧表面两者通过啮合的方式连接在一起，所述位移块(528)内嵌入位移槽体(5212)上的槽内部采用间隙配合连接在一起，所述压动杆(527)通过位于其上表面的连接器(529)与位移块(528)固定连接成一体化结构，所述卡槽(521)采用焊接的方式固定连接在槽型块(525)的上表面，所述伸缩杆(526)垂直嵌入槽型块(525)的内部表面与其采用过渡配合，所述伸缩杆(526)贯通搅拌舱(524)与位于搅拌舱(524)内部的转杆(523)机械连接在一起，所述伸缩杆(526)与转杆(523)相互垂直，所述刀具(522)分别设于转杆(523)的上下两侧的表面上并且与其通过焊接的方式固定连接。
5.根据权利要求1所述的一种电站生活污水一体化处理设备，其特征在于：所述水流注入装置(53)设有水管(531)、下压杆(532)、弹簧(533)、平衡杆架(534)、滑动架(535)、滑移块(536)、连架杆(537)、安装座(538)、顶动支架(539)、齿轮(5310)，所述顶动支架(539)与齿轮(5310)的前表面相互平行并且活动连接在一起，所述顶动支架(539)通过位于其前端的安装座(538)与安装座(538)上的连架杆(537)接合成一体化结构，所述滑动架(535)与安装座(538)相互平行，所述滑移块(536)内嵌入滑动架(535)的内侧表面两者采用间隙配合连接在一起，所述连架杆(537)安装在滑移块(536)的后侧表面上，所述平衡架(534)位于滑移块(536)的上方并且与其活动连接，所述下压杆(532)位于平衡架(534)下方多的左端同时与平衡架(534)相连接，所述弹簧(533)相互平行安装在下压杆(532)的左右两侧，所述水管(531)垂直嵌入下压杆(532)的内部与其相贯通。
6.根据权利要求1所述的一种电站生活污水一体化处理设备，其特征在于：所述动力输送装置(54)设有齿轮架(541)、配合座(542)伸缩杆架(543)、电磁铁(544)、接电端子(545)、开关(546)、连接电线(547)、锥齿轮(548)、钢绳轮架(549)、钢绳带(5410)、复位弹簧(5411)、支撑杆架(5412)，所述锥齿轮(548)位于钢绳轮架(549)的下表面两者相互垂直啮合在一起，所述配合座(542)与钢绳轮架(549)通过钢绳带(5410)组成一体化结构，所述配合座(542)位于支撑杆架(5412)的外侧表面与其通过焊接的方式固定连接在一起，所述电磁铁(544)设于配合座(542)的后端，所述伸缩杆架(543)位于配合座(542)的后方并且与其采用间隙配合，所述复位弹簧(5411)包裹着支撑杆架(5412)的外侧表面并且活动连接在一起，所述连接电线(547)位于电磁铁(544)的上下两表面并且与电磁铁(544)电连接，所述齿轮架(541)设于支撑杆架(5412)的前表面两者固定连接在一起，所述接电电子(545)与连接电线(547)的上下表面电连接，所述开关(546)垂直连接与下端接电端子(545)下表面的中央。
7.根据权利要求1所述的一种电站生活污水一体化处理设备，其特征在于：所述顶动调节装置(55)设有行星轮(551)、推杆(552)、滑座(553)、限位架(554)、太阳轮(555)、带体(556)、传动轮架(557)，所述传动轮架(557)通过位于其外侧表面的带体(556)斜下与下方的行星轮(541)活动连接在与其，所述行星轮(551)位于太阳轮(555)的内侧表面两者啮合成一体化结构，所述滑座(553)与行星轮(551)为同心圆结构并且与行星轮(551)固定连接，所述限位架(554)位于滑座(553)的外侧表面同时与滑座(553)采用间隙配合，所述推杆(552)通过焊接的方式固定在限位架(554)的前端面。
8.根据权利要求1所述的一种电站生活污水一体化处理设备，其特征在于：所述药粉注入装置(56)设有U型架(564)、U型滑块(562)、支撑板体(563)、阀门(564)、推动杆(565)、弹力架(566)、顶推杆(567)，所述U型滑块(562)内嵌入U型架(564)的内部并且与其采用间隙配合，所述顶推杆(564)水平安放在U型滑块(562)的前表面，所述推动杆(565)为顶推杆(567)的轴向延伸装置两者为一体化结构，所述阀门(564)位于推动杆(565)的右侧面并且与其活动连接，所述弹力架(566)相互平行安装在推动杆(565)的上下两端面，所述支撑板体(563)与推动杆(565)相互垂直并且相互配合在一起。
说明书
一种电站生活污水一体化处理设备
技术领域
本发明是一种电站生活污水一体化处理设备，属于污水处理领域。
背景技术
污水处理:为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类。人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。
城市每人每日排出的生活污水量为150-400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高,在厌氧细菌作用下，易生恶臭物质。
生活污水同时也是低温热源和甲烷发生源，更是远景化石油气田。
但现有技术的污水处理装置在进行生活污水处理时无法定量定时的将药物进行搅拌配合定量输出，并且无法充分的将内部的药物与水流进行混合搅拌，从而无法使得装置能够更加的智能化。
发明内容
针对现有技术存在的不足，本发明目的是提供一种电站生活污水一体化处理设备，以解决的污水处理装置在进行生活污水处理时无法定量定时的将药物进行搅拌配合定量输出，并且无法充分的将内部的药物与水流进行混合搅拌，从而无法使得装置能够更加的智能化的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种电站生活污水一体化处理设备，其结构包括：安装底座、进水管、装置壳体、固定角铁、药物混合装置、窥视窗、螺纹孔架、出水管，所述进水管垂直嵌入装置壳体左侧表面的下端并且与其相贯通，所述安装底座平行安装在装置壳体的下表面同时通过焊接的方式固定连接成一体化结构，所述固定角铁两两相互平行安装在装置壳体前表面的上端与其机械连接，所述螺纹孔架内嵌入固定角铁的前表面同时与其为一体化结构，所述药物混合装置垂直连接与装置壳体上表面的左端并且与其相互贯通，所述窥视窗位于装置壳体上表面的中央同时与装置壳体为与一体化结构，所述出水管与进水管在同一条轴线上的不同水平位置并且安装在装置壳体的右侧端面;
所述药物混合装置设有水流开关装置、伸缩搅拌装置、水流注入装置、动力传输装置、顶动调节装置、药粉注入装置;
所述水流开关装置位于设备内部的底侧表面同时与其活动连接，所述伸缩搅拌装置通过带与水流开关装置采用间隙配合连接在一起，所述水流注入装置位于伸缩搅拌装置的上方同时贯通进伸缩搅拌装置中的内部，所述动力输送装置设于水流注入装置的右侧两者通过啮合的方式接合在一起，所述顶动调节装置活动安装在动力输送装置的下方，所述药粉注入装置垂直嵌入伸缩搅拌装置的右侧表面并且与其为一体化结构。
进一步地，所述水流开关装置设有皮带、皮带轮架、输送轮架、中转轮、钢绳、主传输轮、三连杆、卡位架、轴座、转杆、出水管、开合板、支撑块。
进一步地，所述皮带轮架通过覆盖在皮带轮架外侧表面的皮带连接成一体化结构，所述输送轮架位于皮带轮架的右侧表面两者相互啮合成一体化结构，所述中转轮、输送轮架与主传输轮三者通过位于其上表面的钢绳配合连接成一体化结构，所述轴座与主传输轮为同心圆结构并且与其通过轴连接在一起，所述转杆安装在主传输轮的表面的外圈，所述三连杆位于转杆的前方两者通过铰链连接的方式固定成一体化结构，所述支撑块以水平的方式焊接在三连杆的上表面，所述开合板位于支撑块的上表面两者活动配合连接在一起，所述出水管与开合板为一体化结构并且与其相互垂直。
进一步地，所述伸缩搅拌装置设有卡槽、刀具、转杆、搅拌舱、槽型块、伸缩杆、压动杆、移动块、连接器、配合杆、辅助电机、位移槽体、卡架、连接轴、转动轮，所述转动轮与位移槽体相互平行并且由下往上通过连接轴固定连接成一体化结构，所述卡架与配合杆相互垂直安装在位移槽体的下表面同时与其机械连接在一起，所述辅助电机位于转动轮的左侧表面两者通过啮合的方式连接在一起，所述位移块内嵌入位移槽体上的槽内部采用间隙配合连接在一起，所述压动杆通过位于其上表面的连接器与位移块固定连接成一体化结构，所述卡槽采用焊接的方式固定连接在槽型块的上表面，所述伸缩杆垂直嵌入槽型块的内部表面与其采用过渡配合，所述伸缩杆贯通搅拌舱与位于搅拌舱内部的转杆机械连接在一起，所述伸缩杆与转杆相互垂直，所述刀具分别设于转杆的上下两侧的表面上并且与其通过焊接的方式固定连接。
进一步地，所述水流注入装置设有水管、下压杆、弹簧、平衡杆架、滑动架、滑移块、连架杆、安装座、顶动支架、齿轮，所述顶动支架与齿轮的前表面相互平行并且活动连接在一起，所述顶动支架通过位于其前端的安装座与安装座上的连架杆接合成一体化结构，所述滑动架与安装座相互平行，所述滑移块内嵌入滑动架的内侧表面两者采用间隙配合连接在一起，所述连架杆安装在滑移块的后侧表面上，所述平衡架位于滑移块的上方并且与其活动连接，所述下压杆位于平衡架下方多的左端同时与平衡架相连接，所述弹簧相互平行安装在下压杆的左右两侧，所述水管垂直嵌入下压杆的内部与其相贯通。
进一步地，所述动力输送装置设有齿轮架、配合座伸缩杆架、电磁铁、接电端子、开关、连接电线、锥齿轮、钢绳轮架、钢绳带、复位弹簧、支撑杆架，所述锥齿轮位于钢绳轮架的下表面两者相互垂直啮合在一起，所述配合座与钢绳轮架通过钢绳带组成一体化结构，所述配合座位于支撑杆架的外侧表面与其通过焊接的方式固定连接在一起，所述电磁铁设于配合座的后端，所述伸缩杆架位于配合座的后方并且与其采用间隙配合，所述复位弹簧包裹着支撑杆架的外侧表面并且活动连接在一起，所述连接电线位于电磁铁的上下两表面并且与电磁铁电连接，所述齿轮架设于支撑杆架的前表面两者固定连接在一起，所述接电电子与连接电线的上下表面电连接，所述开关垂直连接与下端接电端子下表面的中央。
进一步地，所述顶动调节装置设有行星轮、推杆、滑座、限位架、太阳轮、带体、传动轮架，所述传动轮架通过位于其外侧表面的带体斜下与下方的行星轮活动连接在与其，所述行星轮位于太阳轮的内侧表面两者啮合成一体化结构，所述滑座与行星轮为同心圆结构并且与行星轮固定连接，所述限位架位于滑座的外侧表面同时与滑座采用间隙配合，所述推杆通过焊接的方式固定在限位架的前端面。
进一步地，所述药粉注入装置设有U型架、U型滑块、支撑板体、阀门、推动杆、弹力架、顶推杆，所述U型滑块内嵌入U型架的内部并且与其采用间隙配合，所述顶推杆水平安放在U型滑块的前表面，所述推动杆为顶推杆的轴向延伸装置两者为一体化结构，所述阀门位于推动杆的右侧面并且与其活动连接，所述弹力架相互平行安装在推动杆的上下两端面，所述支撑板体与推动杆相互垂直并且相互配合在一起。
有益效果
本发明的一种电站生活污水一体化处理设备，先使得设备通电后，然后污水从进水管进入装置壳体的内部，其实药物混合装置通电后，内部的电机通电转动，并且带动前端的钢绳轮架转动，钢绳轮架通过钢绳带将动力输出，并且在锥齿轮的转动配合下使得前方的传动轮架转动传动轮架通过外侧的带体实现了行星轮的转动，并限位在太阳轮的内部进行转动，同时通过转动使得滑座在限位架上移动并且向前推动使得限位架顶动推杆使得前方的U型滑块在U型架上位移通过顶推杆和推动杆的配合推动下使得在支撑板体上的药粉被推出掉落进下方的搅拌舱的内部，并随着转动使得阀门再次密封，与此同时，上方的顶动使得接电端子与连接电线集合从而使得电磁铁通电产生排斥力使得前方的支撑杆架向前顶动并且带动位于其外侧面的伸缩杆架使得配合座的转动力输送给下方的支撑杆体并且在伸出后使得上方的齿轮进行转动并在转动过程中带动安装座使得安装座上的支架杆顶动向前使得滑移块在滑动架上向上滑动使得滑移块顶动平衡架并且平衡架向下压动下压杆使得水管注入的水流进入，并且也是在行星轮与太阳轮的配合控制下调节进水的时间，在辅助电机通电下使得转动轮进行转动并且带动位移槽体一起转动同时使得移动块移动同时使得下方的压动杆进行向前的压动使得伸缩杆前后的位移并且在卡架与卡槽的配合和配合杆的拨动下使得槽型块转动使得内部的刀具转动搅拌药物与水流，同时在搅拌后，通过下方的主传输轮的转动下使得转杆的转动下使得三连杆卡位使得上方的支撑块与开合板进行前后的位移使得开合板进行调节出水管的出水时间与间隔，从而完成药物的配合与搅拌输出的工作，这样就可以达到污水处理装置在进行生活污水处理时能够定量定时的将药物进行搅拌配合定量输出，并且可以充分的将内部的药物与水流进行混合搅拌，从而达到使得装置能够更加的智能化的目的。
