申请日2017.12.02
公开(公告)日2018.10.23
IPC分类号C02F9/04
摘要
本实用新型公开了一种废水站废水处理系统，包括石灰乳加药系统、PAM‑加药系统、氯化钙加药系统、PAC加药系统、聚铁加药系统、PAM加药系统、氢氧化钠加药系统、稀硫酸加药系统和硫酸转运系统，所述石灰乳加药系统、PAM‑加药系统、氯化钙加药系统、PAC加药系统、聚铁加药系统、PAM加药系统、氢氧化钠加药系统和稀硫酸加药系统通过管路依次连接，所述硫酸转运系统通过管路连接到稀硫酸加药系统。改变传统复杂的污水处理工艺，通过增设搅拌系统，不仅加快净化效率，更提高净化效果，增设液位指示装置，方便及时观察处理状况，不仅将污水中的杂质净化干净，中和污水的酸碱性，保证排放的污水不会造成二次污染。
权利要求书
1.一种废水站废水处理系统，包括石灰乳加药系统(1)、PAM-加药系统(2)、氯化钙加药系统(3)、PAC加药系统(4)、聚铁加药系统(5)、PAM加药系统(6)、氢氧化钠加药系统(7)、稀硫酸加药系统(8)和硫酸转运系统(9)，其特征在于：所述石灰乳加药系统(1)、PAM-加药系统(2)、氯化钙加药系统(3)、PAC加药系统(4)、聚铁加药系统(5)、PAM加药系统(6)、氢氧化钠加药系统(7)和稀硫酸加药系统(8)通过管路依次连接，所述硫酸转运系统(9)通过管路连接到稀硫酸加药系统(8)。

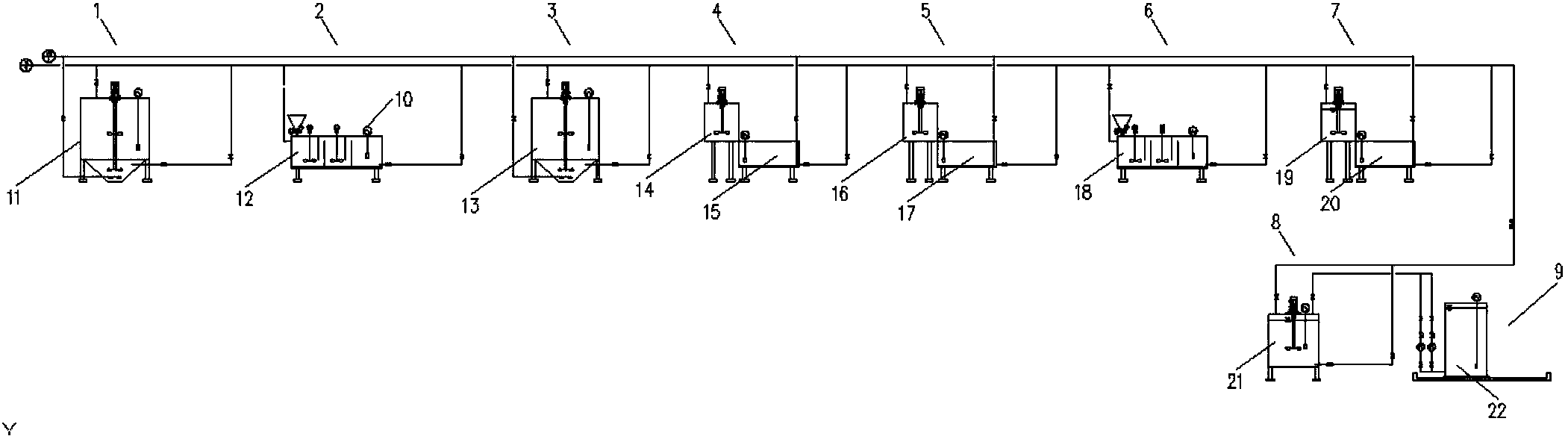

2.根据权利要求1所述的一种废水站废水处理系统，其特征在于：所述石灰乳加药系统(1)包括石灰乳溶解槽(11)，所述PAM-加药系统(2)包括PAM-自动溶投药机(12)，所述氯化钙加药系统(3)包括溶解槽(13)，所述PAC加药系统(4)包括PAC搅拌壳体(14)和PAC投药槽(15)，所述聚铁加药系统(5)包括聚铁加药搅拌壳体(16)和聚铁投药槽(17)，所述PAM加药系统(6)包括PAM+自动溶投药机(18)，所述氢氧化钠加药系统(7)包括氢氧化钠搅拌壳体(19)和氢氧化钠投药槽(20)，所述稀硫酸加药系统(8)包括稀硫酸稀释槽(21)，所述硫酸转运系统(9)包括储酸罐(22)，所述石灰乳溶解槽(11)、PAM-自动溶投药机(12)、溶解槽(13)、PAC搅拌壳体(14)、PAC投药槽(15)、聚铁加药搅拌壳体(16)、聚铁投药槽(17)、氢氧化钠搅拌壳体(19)、氢氧化钠投药槽(20)和稀硫酸稀释槽(21)中均安装有搅拌系统，且搅拌系统包括搅拌电机和搅拌桨。
3.根据权利要求1所述的一种废水站废水处理系统，其特征在于：所述石灰乳加药系统(1)、PAM-加药系统(2)、氯化钙加药系统(3)、PAC加药系统(4)、聚铁加药系统(5)、PAM加药系统(6)、氢氧化钠加药系统(7)、稀硫酸加药系统(8)和硫酸转运系统(9)中均包括液位指示装置(10)。
4.根据权利要求1所述的一种废水站废水处理系统，其特征在于：所述石灰乳溶解槽(11)和溶解槽(13)的底部均呈漏斗状。
说明书
一种废水站废水 处理系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种废水站废水处理系统。
背景技术
我国是一个淡水资源严重匮乏的国家，随着改革开放以来经济的迅速发展和城市化进程的进一步加快，城市水资源供需矛盾进一步突出。在我国目前近 700 座城市中缺水的高达400座以上，而其中有近100座城市严重缺水。为解决水资源短缺矛盾，必须采用可持续的水资源利用模式—节约型模式。除了提倡节约用水，开辟新水源外，污水废水的再生利用也是一条重要途径。将生活污水作为水源，经过适当处理后作杂用水，其水质指标间于上水和下水之间，称为中水，相应的技术称为中水技术。中水可用于厕所冲洗，园林和农田灌溉、道路保洁、洗车、城市喷泉、冷却设备补充用水等。中水回用技术在国外早已应用于实践。美国、日本、以色列等国厕所冲洗、园林和农田灌溉、道路保洁、洗车、城市喷泉、冷却设备补充用水等都大量地使用中水，在利用中水方面积累了不少成功的经验。我国从六五、七五就开始研究中水的利用，在 20 世纪 90 年代末开始使用，目前已经形成一定的规模，正在开发在工业和农业中的使用。目前，随着我国工业化进程的加快，经济得到迅猛发展，同时对水资源也造成破坏。近年来，各种严重的水污染事件的发生，使得人们发现水资源匮乏已经越来越明显。
污水处理问题日益受到社会的高度重视。随着城市化的进程和工业社会的发展，一方面用水量不断增加，水资源日益紧缺，另一方面，污水排放量日益增多，对环境污染日益严重。传统的废水站废水处理系统工艺复杂，并且净化处理效果难以保证，具有一定的局限性。
实用新型内容
本实用新型的目的在于提供一种废水站废水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水站废水处理系统，包括石灰乳加药系统、PAM-加药系统、氯化钙加药系统、PAC加药系统、聚铁加药系统、PAM加药系统、氢氧化钠加药系统、稀硫酸加药系统和硫酸转运系统，所述石灰乳加药系统、PAM-加药系统、氯化钙加药系统、PAC加药系统、聚铁加药系统、PAM加药系统、氢氧化钠加药系统和稀硫酸加药系统通过管路依次连接，所述硫酸转运系统通过管路连接到稀硫酸加药系统。
优选的，所述石灰乳加药系统包括石灰乳溶解槽，所述PAM-加药系统包括PAM-自动溶投药机，所述氯化钙加药系统包括溶解槽，所述PAC加药系统包括PAC搅拌壳体和PAC投药槽，所述聚铁加药系统包括聚铁加药搅拌壳体和聚铁投药槽，所述PAM加药系统包括PAM+自动溶投药机，所述氢氧化钠加药系统包括氢氧化钠搅拌壳体和氢氧化钠投药槽，所述稀硫酸加药系统包括稀硫酸稀释槽，所述硫酸转运系统包括储酸罐，所述石灰乳溶解槽、PAM-自动溶投药机、溶解槽、PAC搅拌壳体、PAC投药槽、聚铁加药搅拌壳体、聚铁投药槽、氢氧化钠搅拌壳体、氢氧化钠投药槽和稀硫酸稀释槽中均安装有搅拌系统，且搅拌系统包括搅拌电机和搅拌桨。
优选的，所述石灰乳加药系统、PAM-加药系统、氯化钙加药系统、PAC加药系统、聚铁加药系统、PAM加药系统、氢氧化钠加药系统、稀硫酸加药系统和硫酸转运系统中均包括液位指示装置。
优选的，所述石灰乳溶解槽和溶解槽的底部均呈漏斗状。
与现有技术相比，本实用新型的有益效果是：本实用新型一种废水站废水处理系统，结构新颖，操作方便，水处理系统，使用时，改变传统复杂的污水处理工艺，使污水依次通过石灰乳加药系统、PAM-加药系统、氯化钙加药系统、PAC加药系统、聚铁加药系统、PAM加药系统、氢氧化钠加药系统和稀硫酸加药系统，层层净化，结构紧凑，通过增设搅拌系统，不仅加快净化效率，更提高净化效果，增设液位指示装置，方便及时观察处理状况，不仅将污水中的杂质净化干净，中和污水的酸碱性，保证排放的污水不会造成二次污染，设计合理，具有很高的实用性，大大提升了该一种废水站废水处理系统的使用功能性，保证其使用效果和使用效益，适合广泛推广。
