申请日2018.01.05
公开(公告)日2018.09.04
IPC分类号C02F3/28
摘要
本实用新型公开了一种废水处理用厌氧反应塔，其特征在于：包括塔体、进水布水系统、混合器、回流系统和排污系统，所述塔体顶部外侧安装有混合器，所述排污系统安装在塔体底部，所述进水布水系统安装在位于塔体内部的排污系统上方，所述回流系统安装在塔体的中间部分。由于采用上述技术方案，本实用新型的有益效果为：本实用新型结构简单，安装简单，操作方便，稳定性好，可提高废水处理效率，尤其是在启动期或者沼气量产生不足的情况下，通过混合器、布水系统及部分处理好后的水的回流，可实现自动循环处理，从而实现设备的平稳运行，保证工作正常进行。
权利要求书

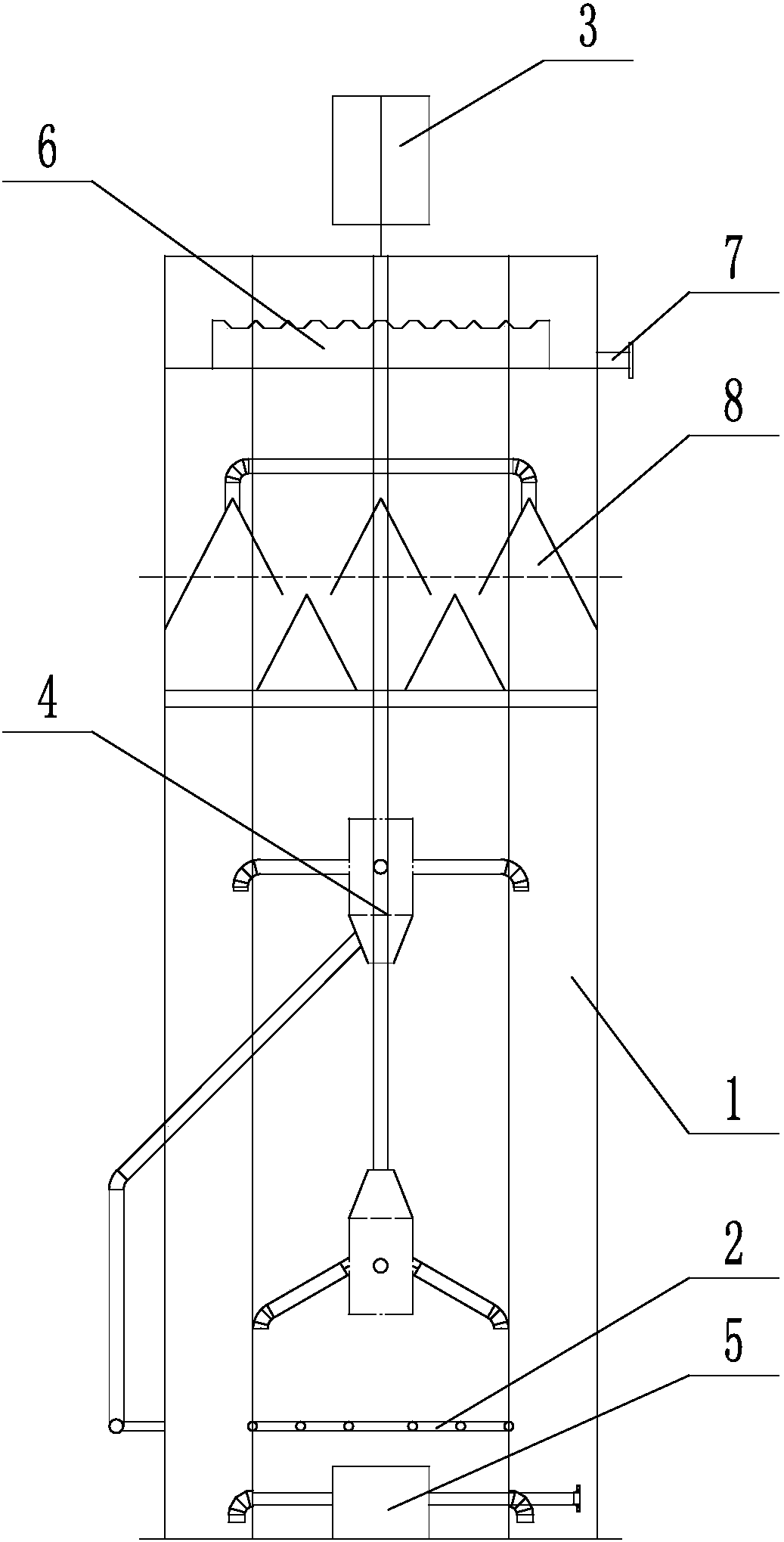

1.一种废水处理用厌氧反应塔，其特征在于：包括塔体、进水布水系统、混合器、回流系统和排污系统，所述塔体顶部外侧安装有混合器，所述排污系统安装在塔体底部，所述进水布水系统安装在位于塔体内部的排污系统上方，所述回流系统安装在塔体的中间部分;
所述塔体的内部靠上位置设有出水堰，所述出水堰的右侧位于塔体外壁上设有出水口，所述出水堰的下方安装有一级三相分离器;
所述进水布水系统包括进水管和多个进水支管，所述进水管伸出所述塔体外并与所述混合器连通，所述多个进水支管均匀设置在所述进水管的两侧，所述进水支上设有布水孔，所述进水支管上倾斜交错设有多个喷管，所述喷管的末端呈倒三角锥形。
2.根据权利要求1所述的一种废水处理用厌氧反应塔，其特征在于：所述喷管与所述进水支管的倾斜角度为 45°。
说明书
一种废水处理用厌氧反应塔
技术领域
本实用新型属于环保设备领域，具体说是一种废水处理用厌氧反应塔。
背景技术
目前，现有污水处理技术从氧的需求上可以分为两大类，一类是厌氧技术，一类是好氧技术，环保技术经过多年的行业发展和探索，厌氧和好氧技术不断得到完善和改进，尤其以厌氧处理技术的利用和开发最为广泛，在最近几年得到突飞猛进的发展，越来越受到重视，并被广泛的应用于各类污水处理工程实践中。
自上世纪50年代中期出现第一台厌氧接触反应器以来，随着厌氧技术的发展，相继出现了厌氧接触反应器、厌氧滤器、厌氧流化床反应器、上流式厌氧污泥床(UASB)反应器、厌氧膨胀颗粒污泥床(EGSB)反应器和内循环(IC)反应器。但是目前大多数厌氧反应器存在着回流系统回流至进水管道，两系统相互混合，导致进水系统与回流系统布水不均匀，上升流速受到影响，从而泥水混合不均，污泥停留时间短，从而影响厌氧系统的处理效果，厌氧反应器会出现运行不稳定的现象，从而影响正常工作。
发明内容
本实用新型的目的便是提供一种布水均匀、运行稳定的废水处理用厌氧反应塔。
为实现上述目的，本实用新型的技术方案为：一种废水处理用厌氧反应塔，包括塔体、进水布水系统、混合器、回流系统和排污系统，所述塔体顶部外侧安装有混合器，所述排污系统安装在塔体底部，所述进水布水系统安装在位于塔体内部的排污系统上方，所述回流系统安装在塔体的中间部分;
所述塔体的内部靠上位置设有出水堰，所述出水堰的右侧位于塔体外壁上设有出水口，所述出水堰的下方安装有一级三相分离器;
所述进水布水系统包括进水管和多个进水支管，所述进水管伸出所述塔体外并与所述混合器连通，所述多个进水支管均匀设置在所述进水管的两侧，所述进水支上设有布水孔，所述进水支管上倾斜交错设有多个喷管，所述喷管的末端呈倒三角锥形。
作为优选，所述喷管与所述进水支管的倾斜角度为 45°。
由于采用上述技术方案，本实用新型的有益效果为：本实用新型结构简单，安装简单，操作方便，稳定性好，可提高废水处理效率，尤其是在启动期或者沼气量产生不足的情况下，通过混合器、布水系统及部分处理好后的水的回流，可实现自动循环处理，从而实现设备的平稳运行，保证工作正常进行。
