申请日2018.01.05
公开(公告)日2018.08.14
IPC分类号F16K51/00; B01D35/02; F16K41/10
摘要
本实用新型提供一种污水处理用具有过滤功能的单向阀体，涉及阀体领域。该污水处理用具有过滤功能的单向阀体，包括过滤座，所述过滤座的左侧通过连接座连接有管道，所述过滤座的右侧通过连接座连接有连接管，所述连接管远离连接座的一侧固定安装有进水座。该污水处理用具有过滤功能的单向阀体，通过对过滤座的设置，使阀体在使用的过程中，污水中的杂质能够被过滤网挡住，杂质通过重力的作用落到杂质座内，这样只需定期处理杂质座内的杂质，这样保障了阀体在使用的过程中能够通畅，避免了污水处理用阀体在使用过程中发生堵塞的现象，这样保障了污水处理用阀体的正常使用，同时增加了污水处理用阀体的寿命。
权利要求书

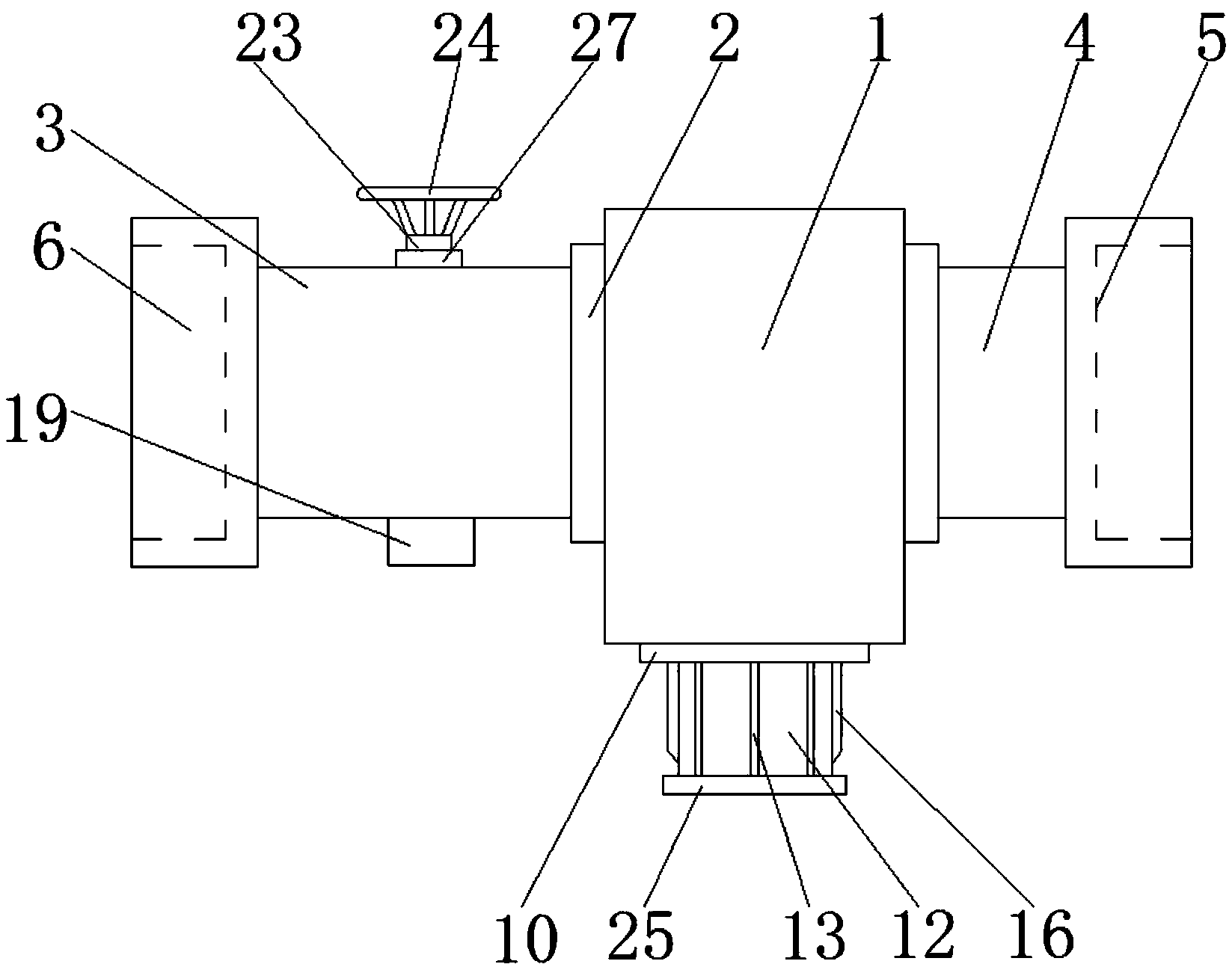

1.一种污水处理用具有过滤功能的单向阀体，包括过滤座(1)，其特征在于：所述过滤座(1)的左侧通过连接座(2)连接有管道(3)，所述过滤座(1)的右侧通过连接座(2)连接有连接管(4)，所述连接管(4)远离连接座(2)的一侧固定安装有进水座(5)，所述管道(3)远离连接座(2)的一端连接有出水座(6)，所述过滤座(1)的内部倾斜设置有固定板(7)，所述固定板(7)上镶嵌有过滤网(8)，所述过滤座(1)的内部且位于固定板(7)的下方固定安装有漏斗(9)，所述漏斗(9)的底部连通有连接套(10)，所述连接套(10)的底部贯穿过滤座(1)并延伸至过滤座(1)的下方，所述连接套(10)的内壁表面开设有滑槽(11)，所述连接套(10)的内部设置有杂质座(12)，所述杂质座(12)的表面设置有与滑槽(11)相适配的滑块(13)，所述杂质座(12)表面对称设置有支撑弹簧(14)，所述支撑弹簧(14)远离杂质座(12)的一端固定安装有支撑板(15)，所述支撑板(15)上固定安装有卡板(16)，所述卡板(16)的顶部固定安装有卡块(17)，所述连接套(10)内壁表面且对应卡块(17)的位置安装有与卡块(17)相适配的挡块(18);
所述管道(3)的底部固定安装有固定座(19)，所述固定座(19)与管道(3)之间镶嵌有密封轴(20)，所述密封轴(20)的内穿插设置有与密封轴(20)相适配的转轴(21)，所述转轴(21)的顶部固定安装有阀管(22)，所述阀管(22)的顶部固定安装有转杆(23)，所述转杆(23)的顶部贯穿管道(3)并延伸至管道(3)的上方，所述转杆(23)的顶部固定安装有把手(24)。
2.根据权利要求1所述的一种污水处理用具有过滤功能的单向阀体，其特征在于：所述杂质座(12)的底部固定安装有底板(25)。
3.根据权利要求1所述的一种污水处理用具有过滤功能的单向阀体，其特征在于：所述固定座(19)的内壁底部且对应转轴(21)的位置设置有与转轴(21)相适配的轴承座(26)。
4.根据权利要求1所述的一种污水处理用具有过滤功能的单向阀体，其特征在于：所述管道(3)的顶部且对应转杆(23)的位置镶嵌有与转杆(23)相适配的密封套(27)。
5.根据权利要求1所述的一种污水处理用具有过滤功能的单向阀体，其特征在于：所述滑槽(11)的数量为八个，且八个滑槽(11)等距环绕设置。
6.根据权利要求1所述的一种污水处理用具有过滤功能的单向阀体，其特征在于：所述固定板(7)的顶部和底部均与过滤座(1)的内壁固定连接。
说明书
一种污水处理用具有过滤功能的单向阀体
技术领域
本实用新型涉及阀体技术领域，具体为一种污水处理用具有过滤功能的单向阀体。
背景技术
阀体，英文：valve body，是阀门中的一个主要零部件;根据压力等级有不同的机械制造方法，门阀体的定义：“阀”的定义是在流体系统中，用来控制流体的方向、压力、流量的装置。阀门是使配管和设备内的介质(液体、气体、粉末)流动或停止、并能控制其流量的装置。
阀门在人们的生活方方面面都在使用，尤其在液体和气体的运输和使用的过程中，阀体具有控制流体的运输的作用，保障流体在使用和运输的过程中的安全和稳定。
污水处理用的阀体是阀体中的一种，然而现有的污水处理阀体在使用的过程中，由于污水内的杂质较多，这样阀体长时间使用后，会导致阀体内部的堵塞，这样严重影响阀体的使用，降低阀体的寿命。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理用具有过滤功能的单向阀体，解决了现有的污水处理用阀体在使用的过程中容易堵塞的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种污水处理用具有过滤功能的单向阀体，包括过滤座，所述过滤座的左侧通过连接座连接有管道，所述过滤座的右侧通过连接座连接有连接管，所述连接管远离连接座的一侧固定安装有进水座，所述管道远离连接座的一端连接有出水座，所述过滤座的内部倾斜设置有固定板，所述固定板上镶嵌有过滤网，所述过滤座的内部且位于固定板的下方固定安装有漏斗，所述漏斗的底部连通有连接套，所述连接套的底部贯穿过滤座并延伸至过滤座的下方，所述连接套的内壁表面开设有滑槽，所述连接套的内部设置有杂质座，所述杂质座的表面设置有与滑槽相适配的滑块，所述杂质座表面对称设置有支撑弹簧，所述支撑弹簧远离杂质座的一端固定安装有支撑板，所述支撑板上固定安装有卡板，所述卡板的顶部固定安装有卡块，所述连接套内壁表面且对应卡块的位置安装有与卡块相适配的挡块。
所述管道的底部固定安装有固定座，所述固定座与管道之间镶嵌有密封轴，所述密封轴的内穿插设置有与密封轴相适配的转轴，所述转轴的顶部固定安装有阀管，所述阀管的顶部固定安装有转杆，所述转杆的顶部贯穿管道并延伸至管道的上方，所述转杆的顶部固定安装有把手。
优选的，所述杂质座的底部固定安装有底板。
优选的，所述固定座的内壁底部且对应转轴的位置设置有与转轴相适配的轴承座。
优选的，所述管道的顶部且对应转杆的位置镶嵌有与转杆相适配的密封套。
优选的，所述滑槽的数量为八个，且八个滑槽等距环绕设置。
优选的，所述固定板的顶部和底部均与过滤座的内壁固定连接。
(三)有益效果
本实用新型提供了一种污水处理用具有过滤功能的单向阀体。具备以下有益效果：
1、该污水处理用具有过滤功能的单向阀体，通过对过滤座的设置，使阀体在使用的过程中，污水中的杂质能够被过滤网挡住，杂质通过重力的作用落到杂质座内，这样只需定期处理杂质座内的杂质，这样保障了阀体在使用的过程中能够通畅，避免了污水处理用阀体在使用过程中发生堵塞的现象，这样保障了污水处理用阀体的正常使用，同时增加了污水处理用阀体的寿命。
2、该污水处理用具有过滤功能的单向阀体，通过对支撑弹簧、支撑板和卡块的设置，使杂质座能够更加方便的更换和清理，这样方便了人们的使用，而且还提高了工作人员的工作效率，保障了整个阀体的稳定性。
