申请日2018.01.05
公开(公告)日2018.08.03
IPC分类号F24H1/20; F24H9/00; B01F7/16; B01F15/06; H02S10/00
摘要
本实用新型公开了一种硅油生产用太阳能水处理设备，包括太阳能水处理设备主体，所述太阳能水处理设备主体由防护外壳及设置在防护外壳顶部的两根呈对称分布的支撑杆构成，所述支撑杆与防护外壳之间呈垂直设置，并与防护外壳紧密贴合并固定，所述支撑杆之间设有连接轴，所述连接轴的两端分布嵌入设置在支撑杆的侧壁，并与支撑杆活动连接，该种硅油生产用太阳能水处理设备，通过设有的太阳能板能够将太阳能转化为电能，使加热管进行加热，连接杆带动搅拌桨转动使原料与水充分混合，使产品质量能够达到标准。
权利要求书

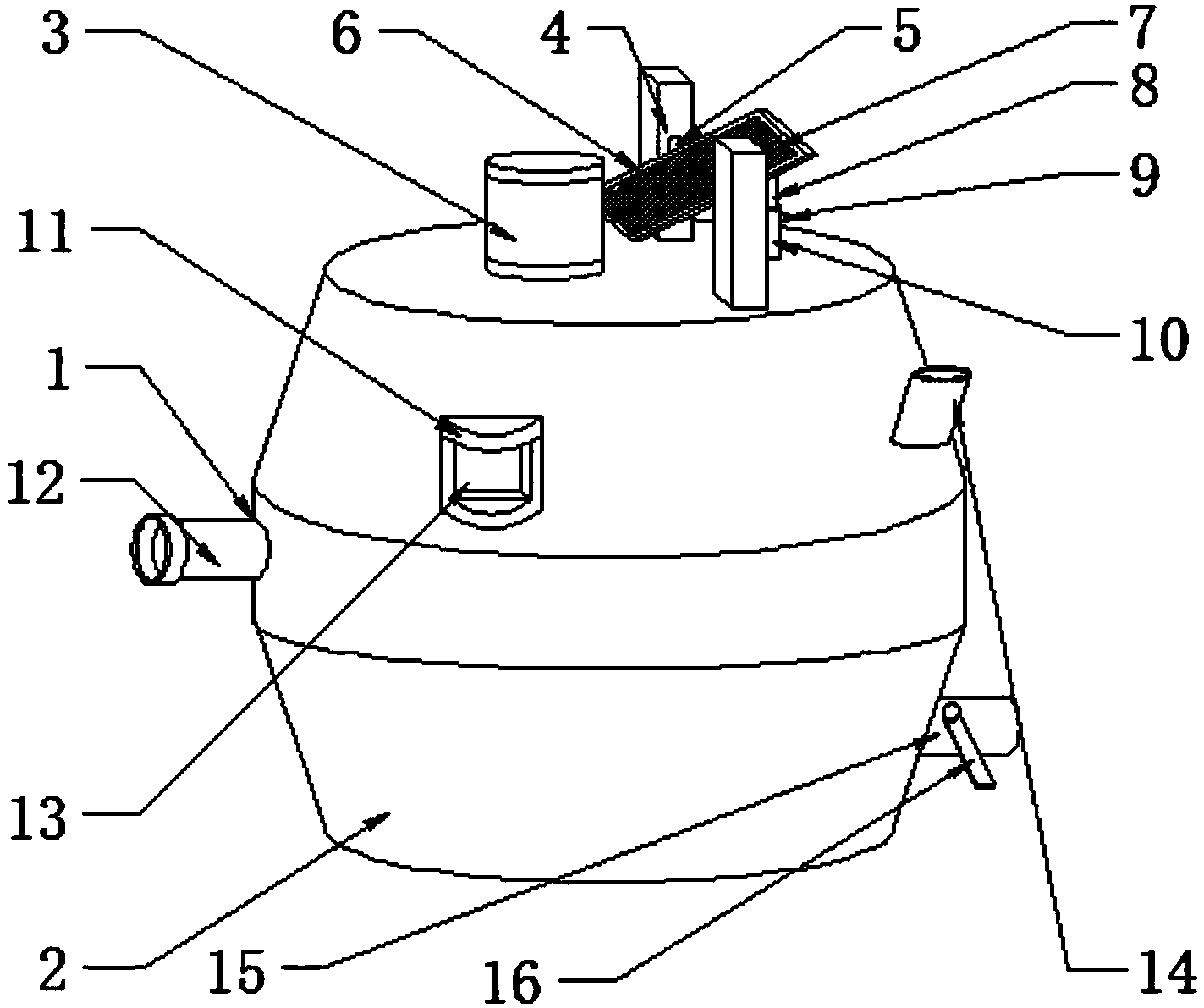

1.一种硅油生产用太阳能水处理设备，包括太阳能水处理设备主体(1)，其特征在于：所述太阳能水处理设备主体(1)由防护外壳(2)及设置在防护外壳(2)顶部的两根呈对称分布的支撑杆(4)构成，所述支撑杆(4)与防护外壳(2)之间呈垂直设置，并与防护外壳(2)紧密贴合并固定，所述支撑杆(4)之间设有连接轴(5)，所述连接轴(5)的两端分布嵌入设置在支撑杆(4)的侧壁，并与支撑杆(4)活动连接，所述连接轴(5)的一侧设有框架(6)，所述框架(6)呈倾斜设置在连接轴(5)的侧面，并与连接轴(5)焊接，所述框架(6)的内部设有太阳能板(7)，所述太阳能板(7)与框架(6)卡合，所述防护外壳(2)的顶部设有支撑柱(10)，所述支撑柱(10)呈垂直设置在防护外壳(2)的顶部边缘位置，并与防护外壳(2)通过螺丝固定连接，所述支撑柱(10)的顶端设有伸缩杆(8)，所述伸缩杆(8)嵌入设置在支撑柱(10)的内部，并与支撑柱(10)活动连接，所述防护外壳(2)的一侧设有进水管(12)，所述进水管(12)贯穿设置在防护外壳(2)的侧壁，并与防护外壳(2)贯通，所述防护外壳(2)的顶部设有电动机(3)，所述电动机(3)呈垂直设置防护外壳(2)的顶部中间位置，并与防护外壳(2)通过螺丝固定连接，所述防护外壳(2)的一侧设有进料管(14)，所述进料管(14)贯穿设置在防护外壳(2)的侧壁，并与防护外壳(2)贯通，所述防护外壳(2)的一侧设有出料管(15)，所述出料管(15)贯穿设置在防护外壳(2)的侧壁，并与防护外壳(2)贯通，所述防护外壳(2)的一侧设有观察窗(11)，所述观察窗(11)与防护外壳(2)卡合，所述防护外壳(2)的内部设有连接杆(17)，所述连接杆(17)呈垂直设置在防护外壳(2)的内顶部，并与防护外壳(2)活动连接，所述连接杆(17)的一侧设有搅拌桨(18)，所述搅拌桨(18)呈水平设置在连接杆(17)的侧壁，并与连接杆(17)通过螺丝固定连接，所述防护外壳(2)内部设有基座(19)，所述基座(19)呈水平设置在防护外壳(2)的内侧壁，并与防护外壳(2)通过螺丝固定，所述基座(19)的内部设有加热管(20)，所述加热管(20)嵌入设置在基座(19)的内侧壁，并与基座(19)卡合。
2.根据权利要求1所述的一种硅油生产用太阳能水处理设备，其特征在于：所述观察窗(11)的内部设有观察镜(13)，所述观察镜(13)嵌入设置在观察窗(11)的内侧壁，并与观察窗(11)卡合。
3.根据权利要求1所述的一种硅油生产用太阳能水处理设备，其特征在于：所述出料管(15)的内部设有出料阀(16)，所述出料阀(16)与出料管(15)活动连接。
4.根据权利要求1所述的一种硅油生产用太阳能水处理设备，其特征在于：所述支撑柱(10)的一侧设有插销(9)，所述插销(9)贯穿设置在支撑柱(10)的侧壁，并与支撑柱(10)活动连接。
5.根据权利要求1所述的一种硅油生产用太阳能水处理设备，其特征在于：所述电动机(3)的类型为交流电动机(3)，具体型号Y355。
说明书
一种硅油生产用太阳能水处理设备
技术领域
本实用新型涉及太阳能水处理设备技术领域，具体为一种硅油生产用太阳能水处理设备。
背景技术
硅油是指具有各种不同粘度，无毒、无嗅、无腐蚀，不易燃烧的聚硅氧烷液体油状物，其中，甲基硅油是硅油中最主要的品种，通过改变聚硅氧烷的聚合度及有机基的种类，或使聚硅氧烷与其他有机物共聚，目前国内高沸物的综合利用方法主要包括:利用高沸物制备单硅烷、硅油、高沸硅油、有机硅防水剂、有机硅消泡剂、陶瓷和硅树脂等，而利用高沸物直接制备高沸硅油是其中非常重要的方法之一，因此其生产应用的优劣将对我国高沸物的利用起到举足轻重的作用，随着科学技术的发展，太阳能水处理设备也越来越多，而且功能也越来越强大，其中硅油生产用太阳能水处理设备也较多。
现有的硅油生产用太阳能水处理设备在硅油生产时原料跟水混合的不够彻底，从而导致硅油加热不均匀，影响了生产的效率和导致质量不达标问题。
所以，如何设计一种硅油生产用太阳能水处理设备，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种硅油生产用太阳能水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种硅油生产用太阳能水处理设备，包括太阳能水处理设备主体，所述太阳能水处理设备主体由防护外壳及设置在防护外壳顶部的两根呈对称分布的支撑杆构成，所述支撑杆与防护外壳之间呈垂直设置，并与防护外壳紧密贴合并固定，所述支撑杆之间设有连接轴，所述连接轴的两端分布嵌入设置在支撑杆的侧壁，并与支撑杆活动连接，所述连接轴的一侧设有框架，所述框架呈倾斜设置在连接轴的侧面，并与连接轴焊接，所述框架的内部设有太阳能板，所述太阳能板与框架卡合，所述防护外壳的顶部设有支撑柱，所述支撑柱呈垂直设置在防护外壳的顶部边缘位置，并与防护外壳通过螺丝固定连接，所述支撑柱的顶端设有伸缩杆，所述伸缩杆嵌入设置在支撑柱的内部，并与支撑柱活动连接，所述防护外壳的一侧设有进水管，所述进水管贯穿设置在防护外壳的侧壁，并与防护外壳贯通，所述防护外壳的顶部设有电动机，所述电动机呈垂直设置防护外壳的顶部中间位置，并与防护外壳通过螺丝固定连接，所述防护外壳的一侧设有进料管，所述进料管贯穿设置在防护外壳的侧壁，并与防护外壳贯通，所述防护外壳的一侧设有出料管，所述出料管贯穿设置在防护外壳的侧壁，并与防护外壳贯通，所述防护外壳的一侧设有观察窗，所述观察窗与防护外壳卡合，所述防护外壳的内部设有连接杆，所述连接杆呈垂直设置在防护外壳的内顶部，并与防护外壳活动连接，所述连接杆的一侧设有搅拌桨，所述搅拌桨呈水平设置在连接杆的侧壁，并与连接杆通过螺丝固定连接，所述防护外壳内部设有基座，所述基座呈水平设置在防护外壳的内侧壁，并与防护外壳通过螺丝固定，所述基座的内部设有加热管，所述加热管嵌入设置在基座的内侧壁，并与基座卡合。
进一步的，所述观察窗的内部设有观察镜，所述观察镜嵌入设置在观察窗的内侧壁，并与观察窗卡合。
进一步的，所述出料管的内部设有出料阀，所述出料阀与出料管活动连接。
进一步的，所述支撑柱的一侧设有插销，所述插销贯穿设置在支撑柱的侧壁，并与支撑柱活动连接。
进一步的，所述电动机的类型为交流电动机，具体型号Y355。
与现有技术相比，本实用新型的有益效果是：该种硅油生产用太阳能水处理设备，通过设有的太阳能板能够将太阳能转化为电能，使加热管进行加热，连接杆带动搅拌桨转动使原料与水充分混合，使产品质量能够达到标准，解决了市场上同种硅油生产用太阳能水处理设备不能够使原料和水进行均匀混和以及不能够对原料进行充分加热的问题，不仅如此还能够透过观察镜对防护外壳内部情况进行观察，另外通过设有的伸缩杆能够调节太阳能板的高度，使太阳能板能够很好的接收太阳能，大大方便了工作人员的操作和使用。
