申请日2018.01.05
公开(公告)日2018.08.07
IPC分类号G01N21/17; G05B19/048
摘要

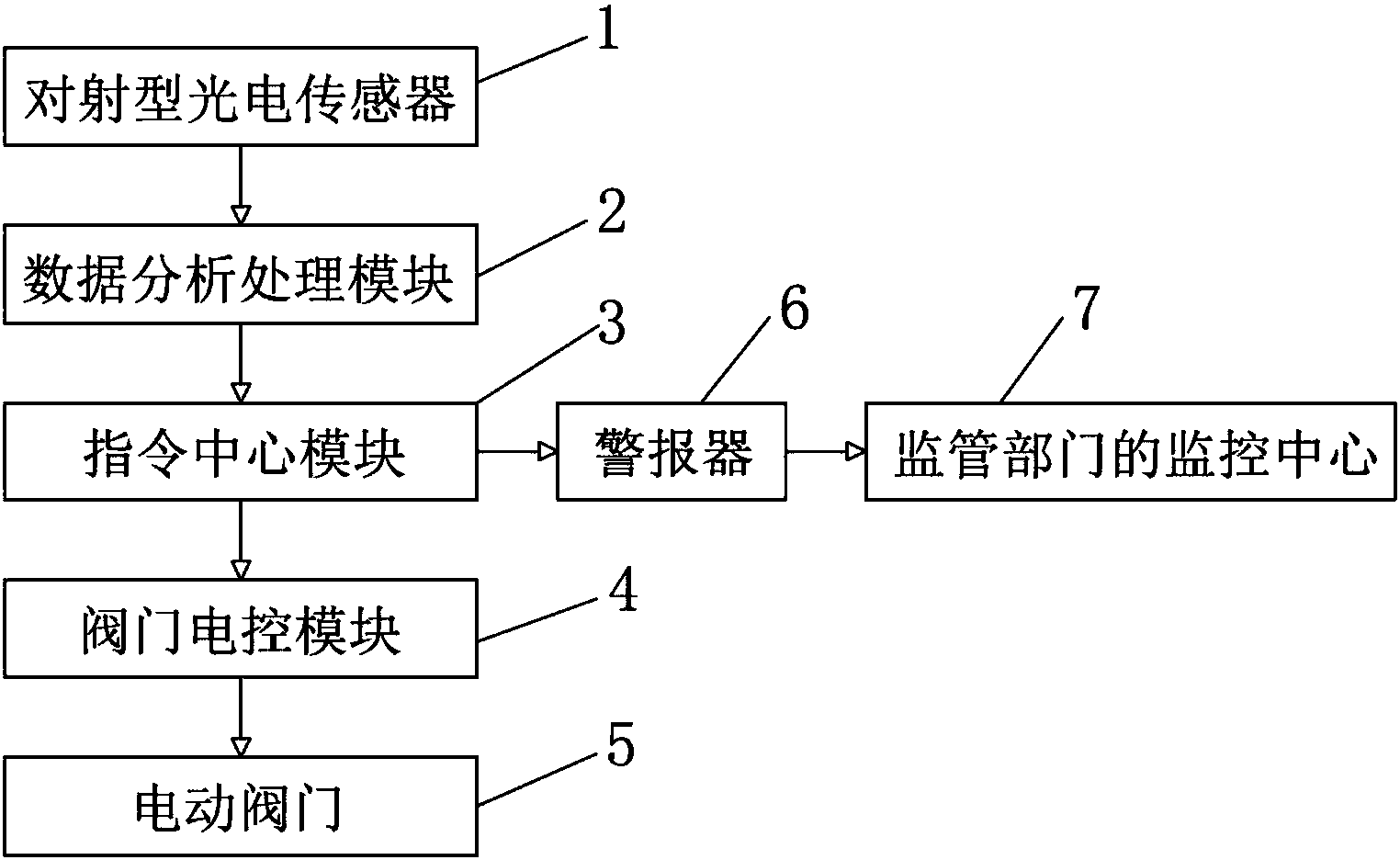

本实用新型公开了一种污水浑浊度智能监测控制设备，包括对射型光电传感器、数据分析处理模块、指令中心模块、阀门电控模块、电动阀门及警报器;所述对射型光电传感器获得对射状态数据信息;所述数据分析处理模块接收所述对射型光电传感器传送的对射状态数据信息，并进行分析处理;所述指令中心模块接收所述数据分析处理模块传送的数据异常信息;所述指令中心模块向所述警报器输送警号，所述警报器发送报警信号;所述电动阀门安装于排水管口;所述指令中心模块向所述阀门电控模块发出关闭信号，所述电动阀门关闭。本实用新型可以实时监测污水的浑浊度，对于超标排放的污水能及时自动关闭阀门，禁止排放，并实时报警，杜绝超标污水排入自然界。
权利要求书
1.一种污水浑浊度智能监测控制设备，其特征在于：包括对射型光电传感器、数据分析处理模块、指令中心模块、阀门电控模块、电动阀门及警报器;
所述对射型光电传感器以对射的方式安装在排水管口的内管壁上，所述对射型光电传感器获得对射状态数据信息;
所述数据分析处理模块与所述对射型光电传感器相连，所述数据分析处理模块接收所述对射型光电传感器传送的对射状态数据信息，并进行分析处理;
所述指令中心模块与所述数据分析处理模块相连，所述指令中心模块接收所述数据分析处理模块传送的数据异常信息;
所述指令中心模块与所述警报器相连，所述指令中心模块得到数据异常信息后，向所述警报器输送警号，所述警报器发送报警信号;
所述电动阀门安装于排水管口，所述电动阀门和所述指令中心模块分别与所述阀门电控模块相连;所述指令中心模块输送警号的同时向所述阀门电控模块发出关闭信号，所述电动阀门关闭。
2.如权利要求1所述的一种污水浑浊度智能监测控制设备，其特征在于：所述对射型光电传感器设有防水保护装置。
3.如权利要求1所述的一种污水浑浊度智能监测控制设备，其特征在于：所述警报器通过互联网向监管部门的监控中心发送报警信号。
4.如权利要求1、2或3所述的一种污水浑浊度智能监测控制设备，其特征在于：所述阀门电控模块设有控制所述电动阀门启闭的电控锁。
说明书
一种污水浑浊度智能监测控制设备
技术领域
本实用新型涉及污水监测控制领域，具体地说是涉及一种污水浑浊度智能监测控制设备。
背景技术
工业污水排放监测是政府管理部门的一个重要监管工作。工业污水的形成方式很多，例如，大部分燃煤锅炉的烟气处理都是利用水膜处理或叫水雾处理，就是用水把燃煤锅炉的烟气中的煤灰粉尘洗下来，煤灰粉尘吸收了水之后，重量加大，就不随烟气排出大气中，但吸收了煤灰、粉尘和处理粉尘煤灰的水形成污水，里面含有煤灰、色素及粉尘等污染物，如没有再次处理或处理不完全，随水排出自然界中，会造成严重的环境污染。再如，石材厂的加工过程需要用水冷却及用皂化液润滑，这些被用过的皂化液及水形成污水，里面带有化学物质、石材粉尘及石材颗粒，如果没有再次处理或处理不合格排出自然界也会污染环境，影响人民生产及生活。这些污水是否合格排出，目前政府管理部门的无法对其实时监测及执法，都是通过不定时抽查，群众举报，才知道这些企业的污水排出是否合格，一旦发现不合格，污水已经排出了，造成污染环境已成事实。
浑浊度是衡量水质状况的重要监测指标之一，浑浊度与悬浮物的质量浓度、颗粒的大小、形状、折射指数等有关，悬浮物越多则浑浊度越大。常用的测量水体浑浊度的方法主要为透射法，透射法的基本原理是根据比尔-朗伯定律，以透过光的强度来确定水样的浑浊度，水样浑浊度与透光率的负对数呈线性关系，浑浊度越高，透光率越小。
目前适用于透射原理的测定方法一般为分光光度法。分光光度法需要采集水体样本，并且配制浊度标准液进行比对，所需时间较长且操作复杂。
实用新型内容
本实用新型的目的在于提供一种污水浑浊度智能监测控制设备，其操作简单、实时监控，检测精度高。
为实现上述目的，本实用新型采用以下技术方案：
一种污水浑浊度智能监测控制设备，包括对射型光电传感器、数据分析处理模块、指令中心模块、阀门电控模块、电动阀门及警报器;所述对射型光电传感器以对射的方式安装在排水管口的内管壁上，所述对射型光电传感器获得对射状态数据信息;所述数据分析处理模块与所述对射型光电传感器相连，所述数据分析处理模块接收所述对射型光电传感器传送的对射状态数据信息，并进行分析处理;所述指令中心模块与所述数据分析处理模块相连，所述指令中心模块接收所述数据分析处理模块传送的数据异常信息;所述指令中心模块与所述警报器相连，所述指令中心模块得到数据异常信息后，向所述警报器输送警号，所述警报器发送报警信号;所述电动阀门安装于排水管口，所述电动阀门和所述指令中心模块分别与所述阀门电控模块相连;所述指令中心模块输送警号的同时向所述阀门电控模块发出关闭信号，所述电动阀门关闭。
进一步地，所述对射型光电传感器设有防水保护装置。
进一步地，所述警报器通过互联网向监管部门的监控中心发送报警信号。
优选地，所述阀门电控模块设有控制所述电动阀门启闭的电控锁。
采用上述技术方案后，本实用新型具有如下优点：
本实用新型可以实时监测污水的浑浊度，对于超标排放的污水能及时自动关闭电动阀门，禁止排放，并实时报警，彻底杜绝超标的污水排入自然界。本实用新型操作简单，检测精度高，可很好运用在燃煤锅炉、石材加工厂、印染厂等工业水排放时的浑浊度检测及排放控制。
