申请日2018.01.05
公开(公告)日2018.08.24
IPC分类号C02F1/00; B01D35/16
摘要
本实用新型公开了一种具有反洗功能的工业废水预过滤装置，涉及工业废水预过滤技术领域。该具有反洗功能的工业废水预过滤装置，包括过滤装置，所述过滤装置底部的四角对称固定连接有支撑腿，所述过滤装置底部的正中设置有出水管，所述过滤装置底部的正中开设有第一开口，第一开口处固定连接有第一限位块，所述过滤装置一侧面的顶部设置有进水管，所述过滤装置一侧面的顶部开设有第二开口，第二开口处固定连接有第二限位块，所述出水管的底部固定连接有分流器。该具有反洗功能的工业废水预过滤装置，可以达到二次循环冲洗的效果，从而完成反洗工序，达到清洗过滤装置的目的，解决了预过滤装置内部残留分子过多的问题。
权利要求书

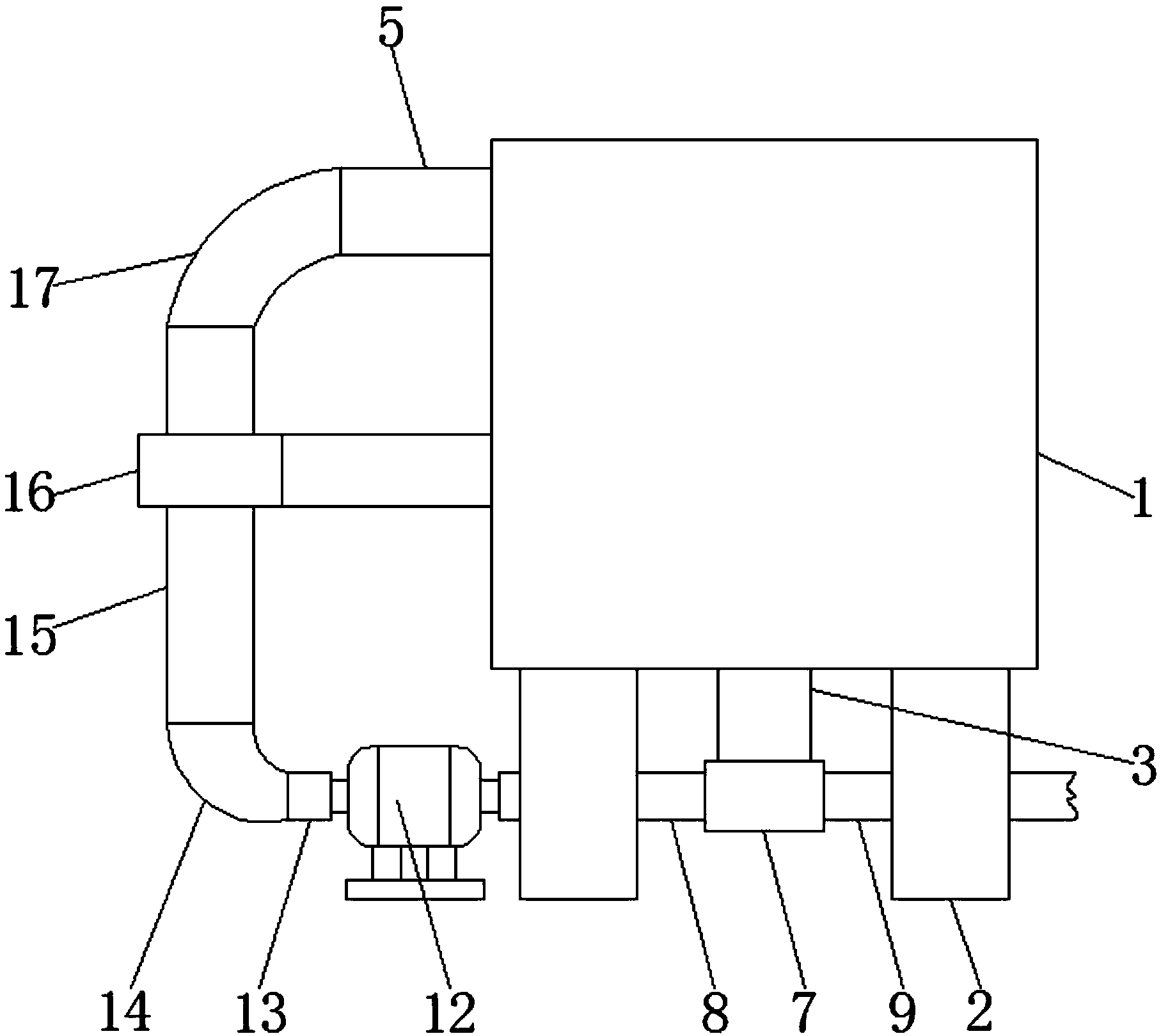

1.一种具有反洗功能的工业废水预过滤装置，包括过滤装置(1)，其特征在于：所述过滤装置(1)底部的四角对称固定连接有支撑腿(2)，所述过滤装置(1)底部的正中设置有出水管(3)，所述过滤装置(1)底部的正中开设有第一开口，第一开口处固定连接有第一限位块(4)，所述过滤装置(1)一侧面的顶部设置有进水管(5)，所述过滤装置(1)一侧面的顶部开设有第二开口，第二开口处固定连接有第二限位块(6)，所述出水管(3)的底部固定连接有分流器(7)，所述分流器(7)一侧面的正中固定连接有第一输水管(8)，所述分流器(7)另一侧面的正中固定连接有第二输水管(9);
所述过滤装置(1)背面一侧的支撑腿(2)靠近第一输水管(8)一侧面的正中固定连接有第一控水阀(10)，所述过滤装置(1)背面另一侧的支撑腿(2)靠近第二输水管(9)一侧面的正中固定连接有第二控水阀(11)，所述第一输水管(8)远离分流器(7)的一端固定连接有增压泵(12)，所述增压泵(12)远离第一输水管(8)的一端固定连接有第三输水管(13)，所述第三输水管(13)远离增压泵(12)的一端固定连接有牛角弯管(14)，所述牛角弯管(14)远离第三输水管(13)的一端固定连接有第四输水管(15)，所述过滤装置(1)一侧面的正中固定连接有支撑杆(16)，所述第四输水管(15)远离牛角弯管(14)的一端固定连接有弯头(17)。
2.根据权利要求1所述的一种具有反洗功能的工业废水预过滤装置，其特征在于：所述出水管(3)的顶部贯穿第一限位块(4)并延伸至过滤装置(1)内部，所述进水管(5)靠近过滤装置(1)的一端贯穿第二限位块(6)并延伸至过滤装置(1)内部。
3.根据权利要求1所述的一种具有反洗功能的工业废水预过滤装置，其特征在于：所述分流器(7)与出水管(3)相连通，所述分流器(7)与第一输水管(8)相连通，所述分流器(7)与第二输水管(9)相连通。
4.根据权利要求1所述的一种具有反洗功能的工业废水预过滤装置，其特征在于：所述第一控水阀(10)套接在第一输水管(8)外部，所述第二控水阀(11)套接在第二输水管(9)外部。
5.根据权利要求1所述的一种具有反洗功能的工业废水预过滤装置，其特征在于：所述支撑杆(16)套接在第三输水管(13)的中部，所述支撑杆(16)与第三输水管(13)固定连接。
6.根据权利要求1所述的一种具有反洗功能的工业废水预过滤装置，其特征在于：所述弯头(17)远离第四输水管(15)的一端固定连接在进水管(5)的另一端上。
说明书
一种具有反洗功能的工业废水预过滤装置
技术领域
本实用新型涉及工业废水预过滤技术领域，具体为一种具有反洗功能的工业废水预过滤装置。
背景技术
污水预过滤是污水进入传统的沉淀、生物等处理之前根据后续处理流程对水质的要求而设置的预处理设施，是污水处理厂的咽喉。污水预过滤技术主要有混凝、沉淀法等，其中聚合氯化铝作为一种无机高分子混凝剂，由于氢氧根离子的架桥作用和多价阴离子的聚合作用而生产的分子量较大、电荷较高的无机高分子水处理药剂污水预过滤技术。
中国专利公告号为CN205133350U，授权公告日为2015年12月23日，实用新型的名称为一种提供良好处理环境、技术集成度高的工业废水预处理系统，该申请案公开了一种提供良好处理环境、技术集成度高的工业废水预处理系统，包括筛滤系统和生化处理系统，所述筛滤系统的输入端与工业废水输出管道相连通，所述筛滤系统的工艺下游设置有用于调节工业废水水质特性的水质调节系统，所述水质调节系统的工艺下游设置有混合絮凝装置，所述混合絮凝装置的工艺下游设置有固液分离器，所述固液分离器的输出端与生化处理系统的输入端相连通。其中不足之处是过滤之后没有反洗功能，预过滤装置内部残留分子过多。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有反洗功能的工业废水预过滤装置，解决了预过滤装置内部残留分子过多的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种具有反洗功能的工业废水预过滤装置，包括过滤装置，所述过滤装置底部的四角对称固定连接有支撑腿，所述过滤装置底部的正中设置有出水管，所述过滤装置底部的正中开设有第一开口，第一开口处固定连接有第一限位块，所述过滤装置一侧面的顶部设置有进水管，所述过滤装置一侧面的顶部开设有第二开口，第二开口处固定连接有第二限位块，所述出水管的底部固定连接有分流器，所述分流器一侧面的正中固定连接有第一输水管，所述分流器另一侧面的正中固定连接有第二输水管。
所述过滤装置背面一侧的支撑腿靠近第一输水管一侧面的正中固定连接有第一控水阀，所述过滤装置背面另一侧的支撑腿靠近第二输水管一侧面的正中固定连接有第二控水阀，所述第一输水管远离分流器的一端固定连接有增压泵，所述增压泵远离第一输水管的一端固定连接有第三输水管，所述第三输水管远离增压泵的一端固定连接有牛角弯管，所述牛角弯管远离第三输水管的一端固定连接有第四输水管，所述过滤装置一侧面的正中固定连接有支撑杆，所述第四输水管远离牛角弯管的一端固定连接有弯头。
优选的，所述出水管的顶部贯穿第一限位块并延伸至过滤装置内部，所述进水管靠近过滤装置的一端贯穿第二限位块并延伸至过滤装置内部。
优选的，所述分流器与出水管相连通，所述分流器与第一输水管相连通，所述分流器与第二输水管相连通。
优选的，所述第一控水阀套接在第一输水管外部，所述第二控水阀套接在第二输水管外部。
优选的，所述支撑杆套接在第三输水管的中部，所述支撑杆与第三输水管固定连接。
优选的，所述弯头远离第四输水管的一端固定连接在进水管的另一端上。
(三)有益效果
本实用新型提供了一种具有反洗功能的工业废水预过滤装置。具备以下有益效果：
(1)、该具有反洗功能的工业废水预过滤装置，通过设置的出水管、第一限位块、进水管、第二限位块、分流器、第一输水管、第二输水管、增压泵、第三输水管、牛角弯管、第四输水管、支撑杆、弯头的配合工作，达到二次循环冲洗的效果，从而完成反洗工序，达到清洗过滤装置的目的，解决了预过滤装置内部残留分子过多的问题。
(2)、该具有反洗功能的工业废水预过滤装置，通过设置的支撑腿、分流器、第一输水管、第二输水管、第一控水阀、第二控水阀的配合工作，达到控制过滤装置过滤液流向的目的，从而达到方便完成反洗程序的效果，增强了该具有反洗功能的工业废水预过滤装置的实用性。
