申请日2018.01.05
公开(公告)日2018.08.24
IPC分类号G01N21/31; G01N1/28; G01N1/34; G05B19/042
摘要

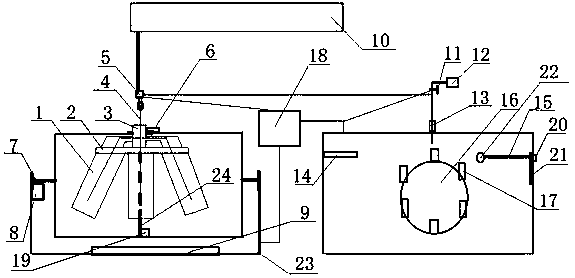

本实用新型提供了一种油田三元复合驱采出污水中硅浓度的测定装置。该油田三元复合驱采出污水中硅浓度的测定装置包括全自动离心机、控制设备、废液池、自动连接多通道阀门和全自动分光光度计;全自动离心机、自动连接多通道阀门和全自动分光光度计分别与控制设备相电连接;自动连接多通道阀门与废液池相连通;全自动离心机的取样管与自动连接多通道阀门相连通;自动连接多通道阀门与全自动分光光度计的循环泵相连通。本实用新型所提供的油田三元复合驱采出污水中硅浓度的测定装置，利用全电脑化控制，能够工业化、连续化的进行前处理，能够连续化的检测，并减少人力成本。
权利要求书
1.一种油田三元复合驱采出污水中硅浓度的测定装置，其特征在于：该油田三元复合驱采出污水中硅浓度的测定装置包括全自动离心机、控制设备、废液池、自动连接多通道阀门和全自动分光光度计;
所述全自动离心机、自动连接多通道阀门和全自动分光光度计分别与所述控制设备相电连接;
所述自动连接多通道阀门与所述废液池相连通;
所述自动离心机包括第一箱体、取样管、对置转轴、支架和转轴电机;
所述第一箱体通过所述对置转轴与所述支架活动连接，所述对置转轴的向心端与所述第一箱体固定，所述对置转轴的离心端与所述支架活动连接、并在所述转轴电机的带动下沿自身轴线转动;
所述第一箱体内设置有转盘，所述转盘下部围绕转盘的轴线对称设置有至少4个的离心管，所述离心管的重量一致，所述离心管的轴线与所述转盘的轴线呈30度以上的夹角;
所述第一箱体内设置有支撑转轴，所述支撑转轴的下端与所述第一箱体连接、所述支撑转轴的上端与所述转盘的轴心位置连接、这两个连接关系中的至少一个为活动链接;
所述第一箱体的顶部设置有进料管，所述进料管贯穿所述第一箱体顶部的壁、并通过一个轴承与所述第一箱体的顶部的壁固定连接，所述进料管在轴承内环绕自身轴线转动;所述进料管的底部与所述转盘的上表面的轴心位置处固定连接;所述进料管的下部设有与离心管对应数量的口，并与对应的离心管连通;所述进料管的轴线、转盘的轴线、支撑转轴的轴线在一条直线上;
所述第一箱体顶部还设置有进料管电机，所述进料管在所述进料管电机的带动下转动;
所述取样管固定设置在所述取样管内、并延伸至所述离心管内;在离心作业结束后，所述取样管与自动连接多通道阀门相连通;
所述全自动分光光度计包括一第二箱体，该第二箱体内设置有至少一个的光源或光带、至少6个的比色皿、检测器和传动电机;
所述光源或光带、检测器、传动电机分别与控制设备相电连接;所述光源或光带、比色皿的中心点和检测器在同一水平高度;
所述光源或光带与检测器分别设置在第二箱体的横向的两端，所述检测器通过一伸缩杆与所述传动电机相连接，所述伸缩杆与第二箱体的壁相垂直，并在传动电机的带动下相对于传动电机做伸缩运动;
所述第二箱体的壁上，在光源或光带的等高处设置有一遮光导轨，所述伸缩杆在所述传动电机的带动下在所述遮光导轨内往复滑动;
所述比色皿设置在一水平转盘或者传动带上;
所述全自动分光光度计还设有一个伸缩定量进样针，其与一设置在所述第二箱体的顶部的循环泵相连接，其设置在所述第二箱体的顶部，所述比色皿在水平转盘或传送带的带动下逐个运动到进样针的下方;
所述自动连接多通道阀门与所述循环泵相连通。
2.根据权利要求1所述的油田三元复合驱采出污水中硅浓度的测定装置，其特征在于：所述控制设备为电脑。
3.根据权利要求1所述的油田三元复合驱采出污水中硅浓度的测定装置，其特征在于：该测定装置还包括标准品池和标准池开关，所述标准品池与所述循环泵相连通，所述标准池开关设置在所述标准品池和所述循环泵之间;
所述标准池开关与所述控制设备相电连接。
4.根据权利要求1所述的油田三元复合驱采出污水中硅浓度的测定装置，其特征在于：所述自动离心机还包括一个托盘和一个震荡电机;
所述震荡电机设置在所述第一箱体的底部，并与所述支撑转轴相贴合;
所述托盘设置在所述第二箱体的下方、所述支架的底部。
说明书
一种油田三元复合驱采出污水中硅浓度的测定装置
技术领域
本实用新型涉及一种油田三元复合驱采出污水中硅浓度的测定装置，属于三次采油测定技术领域。
背景技术
三元复合驱注采过程中，体系中的NaOH与地下岩石矿物发生溶蚀反应，使地层流体和采出水中的硅酸根浓度升高。在碱性条件下，随着pH值降低，单分子硅酸根SiO32-可转化为硅酸、二聚硅酸。当流体由地层采出时，由于温度、压力以及物理化学条件的改变，水中的硅酸会转化为多聚硅酸、硅凝胶、无定型二氧化硅等多种产物。硅酸及其转化产物会造成水中悬浮固体超标，地层、井筒和管线结垢，给油田生产带来不利影响。因此，准确测定三元复合驱采出水中的硅含量是十分必要的。
目前测定硅浓度的方法主要有重量法、分光光度法(硅钼蓝或硅钼黄)、ICP法、原子吸收法等。但目前的检测方法都存在不能大批量连续检测，主要原因在于没有工业化、连续化的前处理设备，没有连续化的检测设备。
实用新型内容
鉴于上述现有技术存在的缺陷，本实用新型的目的是提供一种油田三元复合驱采出污水中硅浓度的测定装置，能够工业化、连续化的进行前处理，能够连续化的检测。
本实用新型的目的通过以下技术方案得以实现：
一种油田三元复合驱采出污水中硅浓度的测定装置，该油田三元复合驱采出污水中硅浓度的测定装置包括全自动离心机、控制设备、废液池、自动连接多通道阀门和全自动分光光度计;
所述全自动离心机、自动连接多通道阀门和全自动分光光度计分别与所述控制设备相电连接;
所述自动连接多通道阀门与所述废液池相连通;
所述自动离心机包括第一箱体、取样管、对置转轴、支架和转轴电机;
所述第一箱体通过所述对置转轴与所述支架活动连接，所述对置转轴的向心端与所述第一箱体固定，所述对置转轴的离心端与所述支架活动连接、并在所述转轴电机的带动下沿自身轴线转动;
所述第一箱体内设置有转盘，所述转盘下部围绕转盘的轴线对称设置有至少4个的离心管，所述离心管的重量一致，所述离心管的轴线与所述转盘的轴线呈30度以上的夹角;
所述第一箱体内设置有支撑转轴，所述支撑转轴的下端与所述第一箱体连接、所述支撑转轴的上端与所述转盘的轴心位置连接、这两个连接关系中的至少一个为活动链接;
所述第一箱体的顶部设置有进料管，所述进料管贯穿所述第一箱体顶部的壁、并通过一个轴承与所述第一箱体的顶部的壁固定连接，所述进料管在轴承内环绕自身轴线转动;所述进料管的底部与所述转盘的上表面的轴心位置处固定连接;所述进料管的下部设有与离心管对应数量的口，并与对应的离心管连通;所述进料管的轴线、转盘的轴线、支撑转轴的轴线在一条直线上;
所述第一箱体顶部还设置有进料管电机，所述进料管在所述进料管电机的带动下转动;
所述取样管固定设置在所述取样管内、并延伸至所述离心管内;在离心作业结束后，所述取样管与自动连接多通道阀门相连通;
所述全自动分光光度计包括一第二箱体，该第二箱体内设置有至少一个的光源或光带、至少6个的比色皿、检测器和传动电机;
所述光源或光带、检测器、传动电机分别与控制设备相电连接;所述光源或光带、比色皿的中心点和检测器在同一水平高度;
所述光源或光带与检测器分别设置在第二箱体的横向的两端，所述检测器通过一伸缩杆与所述传动电机相连接，所述伸缩杆与第二箱体的壁相垂直，并在传动电机的带动下相对于传动电机做伸缩运动;
所述第二箱体的壁上，在光源或光带的等高处设置有一遮光导轨，所述伸缩杆在所述传动电机的带动下在所述遮光导轨内往复滑动;
所述比色皿设置在一水平转盘或者传动带上;
所述全自动分光光度计还设有一个伸缩定量进样针，其与一设置在所述第二箱体的顶部的循环泵相连接，其设置在所述第二箱体的顶部，所述比色皿在水平转盘或传送带的带动下逐个运动到进样针的下方;
所述自动连接多通道阀门与所述循环泵相连通。
上述的油田三元复合驱采出污水中硅浓度的测定装置中，所述自动连接多通道阀门能够在离心作业时，断开与取样管的连接，在离心作业结束后，联通取样管，便于使用循环泵取样;所述循环泵能够将样品通过连接的自动连接多通道阀门从自动离心机中抽出，可以将在标准品池开关开启的情况下从标准品池中抽取标准品，可以在检测结束后，通过进样针，将比色皿中的液体抽出，通过改变自动连接多通道阀门将抽出的废液导入废液池。还可以使用外接洗涤剂来清洗和抽离洗涤剂以保证比色皿的清洁。
上述的油田三元复合驱采出污水中硅浓度的测定装置中，优选的，所述控制设备为电脑。
上述的油田三元复合驱采出污水中硅浓度的测定装置中，优选的，该测定装置还包括标准品池和标准池开关，所述标准品池与所述循环泵相连通，所述标准池开关设置在所述标准品池和所述循环泵之间;
所述标准池开关与所述控制设备相电连接。
上述的油田三元复合驱采出污水中硅浓度的测定装置中，优选的，所述自动离心机还包括一个托盘和一个震荡电机;
所述震荡电机设置在所述第一箱体的底部，并与所述支撑转轴相贴合;
所述托盘设置在所述第二箱体的下方、所述支架的底部。
上述的油田三元复合驱采出污水中硅浓度的测定装置中，根据具体实施方案，上述的全自动离心机中，在离心作业时，进料管在主电机的带动下转动，主电机可以控制转速。进料管接着带动转盘，使得转盘以同样的速度转动，产生离心效果，支撑转轴可以转动也可以不转动，主要起到支撑转盘的重量，并防止其晃动。取样管是固定设置在进料管和离心管中的，可以是可伸缩的，其随着离心作业一同转动。在离心作业结束后，取样管与自动连接多通道阀门相连通，取样。取样结束后，进料口加入洗涤液体冲洗，然后，转轴电机转动对置转轴，使得箱体倒置，将残渣倒出来。根据具体实施需要，洗涤可以多次进行，即多次冲洗、倒置箱体，可以配合震荡电机将残渣清洗干净。托盘的设置可以用于盛放残渣;震荡电机的设置可以将离心管内附着的残渣震荡下来。
上述的油田三元复合驱采出污水中硅浓度的测定装置中，全自动分光光度计中，所述遮光导轨是在导轨内插入一条不透光的条状物，其能够在导轨内移动，随着传动电机的移动而移动，防止光线通过导轨投入。所述伸缩定量进样针可以参考高效液相的进样针，可以定量，同时，可以伸缩将针管刺入比色皿。检测器能够检测比色皿与检测器的水平距离，以保证左右的检测距离一致;传动电机在电脑的控制下，在依据检测器返回的数据对检测器在水平方向上，对与比色皿的纵向距离、横向偏差距离进行微调。
本实用新型的突出效果为：
本实用新型所提供的油田三元复合驱采出污水中硅浓度的测定装置，利用全电脑化控制，能够工业化、连续化的进行前处理，能够连续化的检测，并减少人力成本。
