申请日2018.03.23
公开(公告)日2019.01.22
IPC分类号C02F9/02
摘要
本实用新型属于污水分离处理设备领域，旨在提供一种沥青污水的油泥分离装置，其技术方案要点是包括用于沉淀污泥的沉淀舱、用于分离油和水的分离舱和用于最终过滤的提升舱，沉淀舱、分离舱和提升舱依次通过管道联通，所述沉淀舱的进水端设用于提供动力的第一提升泵，分离舱的设有用于暂时储存油的储水舱，储水舱设置于分离舱靠近的地面的一面上;这种沥青污水的油泥分离装置具有优秀的净化分离性能，提高污水回收的效率。
权利要求书

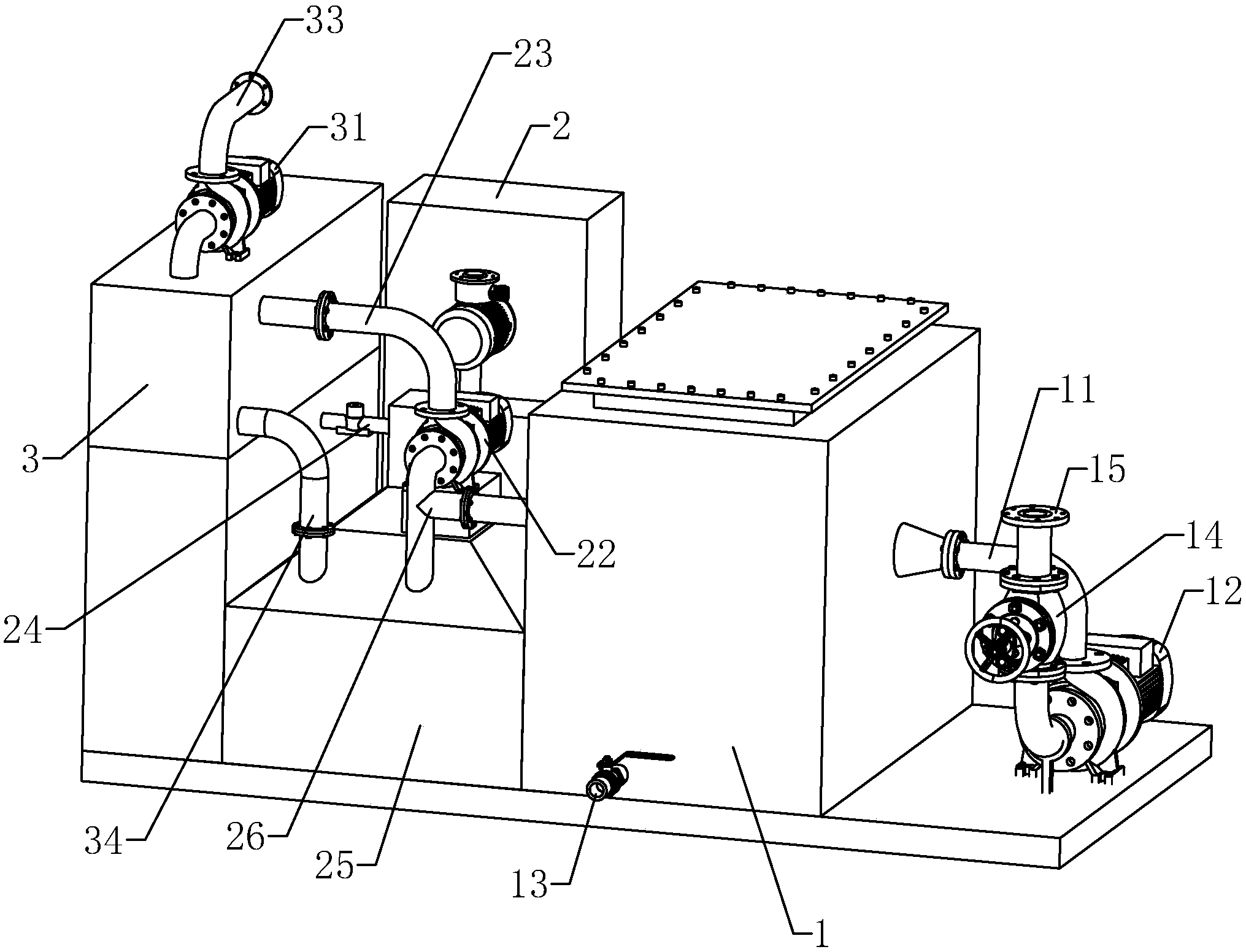

1.一种沥青污水的油泥分离装置，其特征是：包括用于沉淀污泥的沉淀舱(1)、用于分离油和水的分离舱(2)和用于最终过滤的提升舱(3)，沉淀舱(1)、分离舱(2)和提升舱(3)依次通过管道联通，所述沉淀舱(1)的进水端设用于提供动力的第一提升泵(12)，分离舱(2)设有用于暂时储存油的储水舱(25)，储水舱(25)设置于分离舱(2)的正下方。
2.根据权利要求1所述的一种沥青污水的油泥分离装置，其特征是：所述沉淀舱(1)背离分离舱(2)的一面联通有若干进水管(11)，所述第一提升泵(12)安装在进水管(11)上。
3.根据权利要求2所述的一种沥青污水的油泥分离装置，其特征是：所述进水管(11)设置为回型管，并且其端部设有安全阀(14)。
4.根据权利要求1所述的一种沥青污水的油泥分离装置，其特征是：所述分离舱(2)的一面上设有打开或关闭的观察窗(21)。
5.根据权利要求4所述的一种沥青污水的油泥分离装置，其特征是：所述分离舱(2)背离观察窗(21)的一面上设有用于进水的T型管(26)。
6.根据权利要求5所述的一种沥青污水的油泥分离装置，其特征是：所述分离舱(2)背离观察窗(21)的一面设有紧急排水管道(23)，所述紧急排水管道(23)上设有备用提升泵(22)，所述紧急排水管道(23)与T型管(26)背离分离舱(2)的一端相连。
7.根据权利要求1所述的一种沥青污水的油泥分离装置，其特征是：所述提升舱(3)与分离舱(2)之间设有出油管(24)，出油管(24)位于分离舱背离地面的一面。
8.根据权利要求7所述的一种沥青污水的油泥分离装置，其特征是：所述提升舱(3)还设有龙头(32)，所述龙头(32)设置于背离出油管(24)的一面。
9.根据权利要求1所述的一种沥青污水的油泥分离装置，其特征是：所述提升舱(3)的顶面设有排水总管(33)，所述排水总管(33)安装有第二提升泵(31)。
说明书
一种沥青污水的油泥分离装置
技术领域
本实用新型涉及污水分离处理设备领域，特别涉及一种改进的沥青污水的油泥分离装置。
背景技术
目前，授权公告号为CN204395535U的中国专利公开了一种改进的沥青污水的油泥分离装置，它包括设置在污水池内的架体，所述架体在所述污水池的一端设有主动轴，所述污水池远离所述主动轴的一端设有从动轴，环绕所述主动轴和从动轴之间设有链条，所述链条上固定有若干推板，所述推板竖直设置。
这种改进的沥青污水的油泥分离装置虽然能够完成基础的固液分离，但是当推板污泥时同时也会搅拌污水，会有部分污泥重新混入到污水中，使分离的效果降低。
实用新型内容
本实用新型是提供一种沥青污水的油泥分离装置，其优点在于具有良好的固液分离效果。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种沥青污水的油泥分离装置，包括用于沉淀污泥的沉淀舱、用于分离油和水的分离舱和用于最终过滤的提升舱，沉淀舱、分离舱和提升舱依次通过管道联通，所述沉淀舱的进水端设用于提供动力的第一提升泵，分离舱设有用于暂时储存油的储水舱，储水舱设置于分离舱的正下方。
通过采用上述技术方案，工作时污水从首先进入到沉淀舱中，污水在沉淀舱中缓速流动，将污水中分离并沉淀在沉淀室中，污水通过管道进入到储水舱中，之后污水从储水舱提升到分离舱中进行离心分离运动，完全分离的油和水通过不同的管道进入到提升舱中做最后的过滤处理，最后从提升舱经不同的管道排出。
进一步设置：所述沉淀舱背离分离舱的一面联通有若干进水管，所述第一提升泵安装在进水管设置。
通过采用上述技术方案，所述第一提升泵主要用于提供整个设备污水流动的主要动力，同时也方便于现场的工作人员通过控制第一提升泵的功率控制向设备注入污水的速度。
进一步设置：所述进水管设置为回型管，并且其端部设有安全阀。
通过采用上述技术方案，由于污水在沉淀舱中缓慢的流动，当进水量过大时会发生为污水倒回管道的情况发生，所述进水管设置为回型管主要用于避免污水回流到主管道中。
进一步设置：所述分离舱的一面上设有打开或关闭的观察窗。
通过采用上述技术方案，所述观察窗一方面方便于现场的工作人员可以通过视线观察到分离舱中污水的分离情况，另一方面当需要维护时，可以打开观察窗作为维修窗口。
进一步设置：所述分离舱背离观察窗的一面上设有用于进水的T型管。
通过采用上述技术方案，所述T型管主要方便于经过沉淀的污水经过T型管进入到分离舱中。
进一步设置：分离舱背离观察窗的一面设有紧急排水管道，所述紧急排水管道上设有备用提升水泵，所述紧急排水管道与T型管背离分离舱的一端相连。
通过采用上述技术方案，当分离舱出现故障的时候，发生了污水倒流时备用提升水泵提动污水从分离舱中抽出，污水经过T型管和紧急排水管道排出到设备外，避免设备损坏。
进一步设置：提升舱与分离舱之间设有出油管，出油管位于储水舱的上方。
通过采用上述技术方案，由于分离出来油的密度比水的密度轻，出油管设置于分离舱的顶部方便于油的排出。
进一步设置：提升舱还设有龙头，所述龙头设置于背离出油管的一面。
通过采用上述技术方案，分离出来的油在提升舱中完成最后的过滤，之后从龙头排出回收利用。
进一步设置：提升舱的顶面设有排水总管，所述排水总管安装有第二提升泵。
通过采用上述技术方案，所述第二提升泵主要驱动完成过滤的水从排水总管排出提升舱。
综上所述，本实用新型具有以下有益效果：
1、具有优秀的净化分离性能，提高污水回收的效率;
2、具有优秀的自保护性能，避免倒流事故造成过大的损害。
