申请日2013.06.28
公开(公告)日2013.12.11
IPC分类号G01N17/00
摘要
本实用新型公开了一种含油污水大罐腐蚀速率监测装置，它包含悬挂腔室以及与悬挂腔室套接成一体的顶盖，所述的悬挂腔室为项部设有开口的罐体结构，其底部固定有配重块，所述顶盖的上端设有挂孔，其与悬挂腔室相套接的一端向外垂直延伸出挂柱，该挂柱的底部设有挂片悬挂孔，所述悬挂腔室的外壁均匀分布有若干个通孔。本实用新型结构简单，检测方便快捷，能够将测挂片完全置于腐蚀介质环境中，且所得腐蚀速率真实的反应了金属的腐蚀状况，为油田生产的正常运行提供准确的腐蚀数据。
权利要求书
1.一种含油污水大罐腐蚀速率监测装置，其特征在于它包含悬挂腔室以及与悬挂腔室套接成一体的顶盖，所述的悬挂腔室为顶部设有开口的罐体结构，其底部固定有配重块，所述顶盖的上端设有挂孔，其与悬挂腔室相套接的一端向外垂直延伸出挂柱，该挂柱的底部设有挂片悬挂孔，所述悬挂腔室的外壁均匀分布有若干个通孔。
2.根据权利要求1所述的一种含油污水大罐腐蚀速率监测装置，其特征在于所述的悬挂腔室与项盖之间通过螺纹旋接。
3.根据权利要求1所述的一种含油污水大罐腐蚀速率监测装置，其特征在于所述的配重块的表面包裹有一层工程塑料。
4.根据权利要求1所述的一种含油污水大罐腐蚀速率监测装置，其特征在于所述的悬挂腔室和顶盖采用橡胶或塑料材料制作而成。
说明书
一种含油污水大罐腐蚀速率监测装置
技术领域
本实用新属于油田采出水处理技术领域，具体涉及到一种含油污水大罐腐蚀速率监测装置。
背景技术
在油气田的开采过程中，金属的腐蚀现象非常严重。传统的油田腐蚀监测方法主要是应用静态挂片法测定金属腐蚀速率，该法是在某取样口取现场水样在室内测定腐蚀速率。大量油田腐蚀研究表明，静态腐蚀挂片法具有较大的局限性，不能完全模拟现场金属所处的腐蚀环境，测定结果仅仅是一个时间点所呈现出的腐蚀速率数值，不能准确的反映现场腐蚀的真实状况。实用新型内容本实用新型目的是提供一种大罐腐蚀速率监测装置，它能有效地解决背景技术中所存在的油田含油污水 腐蚀速率测定方法的不足，解决了因采出液介质发生变化所引起的金属腐蚀状况的现场监测问题。

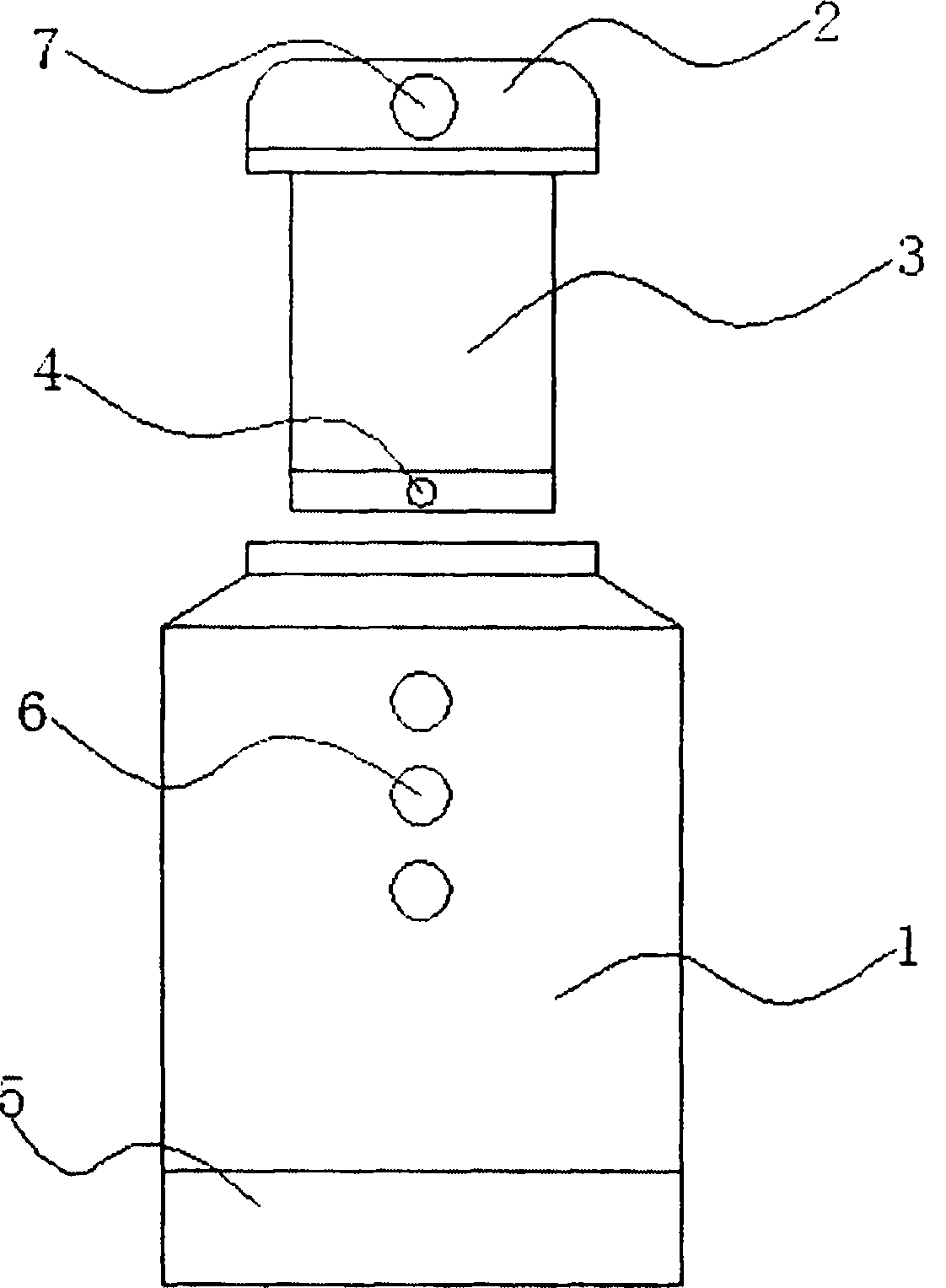

为了解决背景技术中所存在的问题，本具体实施方式是采用以下技术方案予以实现，它包含悬挂腔室以及与悬挂腔室套接成一体的顶盖，所述的悬挂腔室为顶部设有开口的罐体结构，其底部固定有配重块，所述顶盖的上端设有挂孔，其与悬挂腔室相套接的一端向外垂直延伸出挂柱，该挂柱的底部设有挂片悬挂孔，所述悬挂腔室的外壁均匀分布有若干个通孔。
所述的悬挂腔室与顶盖之间通过螺纹旋接。
所述的配重块的表面包裹有一层工程塑料。
所述的悬挂腔室和顶盖采用橡胶或塑料材料制作而成。
由于采用了以上技术方案，本实用新型具有以下有益效果：结构简单，检测方便快捷，能够将测挂片完全置于腐蚀介质环境中，且所得腐蚀速率真实的反应了金属的腐蚀状况，为油田生产的正常运行提供准确的腐蚀数据。
