申请日2013.06.28
公开(公告)日2013.12.18
IPC分类号B01D36/04
摘要
本实用新型涉及废水循环利用系统，尤其是涉及一种真空机废水采集循环利用系统。包括集水槽和固定设置的废水输入管，所述集水槽底部侧面设有出水口，所述出水口固定连接有过滤器，过滤器的出水口固定设有输水泵，输水泵的出口连接出水管，所述集水槽还设有液位控制器，所述液位控制器的输出端与输水泵的控制电路连接。该真空机废水采集循环利用系统结构简单，自动化程度较高，使用方便，能提高废水的利用率，降低污水处理系统的压力，降低制革生产成本。
权利要求书
1.一种真空机废水采集循环利用系统，包括集水槽(1)和固定设置的废水输入管(2)，其特征在于：所述集水槽(1)底部侧面设有出水口，所述出水口固定连接有过滤器(3)，过滤器(3)的出水口固定设有输水泵(4)，输水泵(4)的出口连接出水管，所述集水槽(1)还设有液位控制器(5)，所述液位控制器(5)输出端与输水泵(4)控制电路连接。
2.根据权利要求1所述的一种真空机废水采集循环利用系统，其特征在于：所述液位控制器(5)为浮球液位控制器。

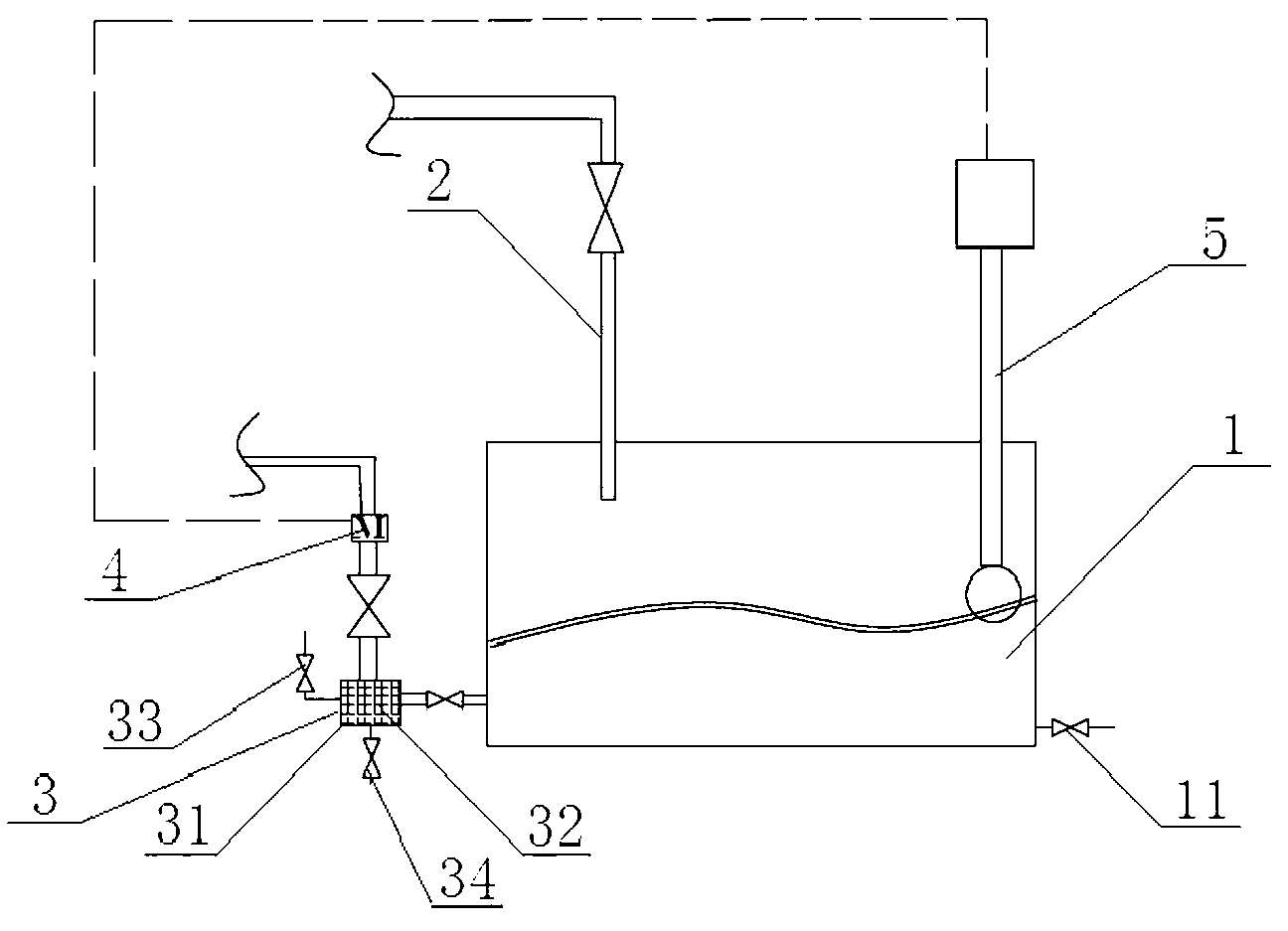

3.根据权利要求1所述的一种真空机废水采集循环利用系统，其特征在于：所述过滤器(3)由壳体(31)、不锈钢滤网(32)、冲洗管(33)和排污管(34)组成。
4.根据权利要求1所述的一种真空机废水采集循环利用系统，其特征在于：所述集水槽(1)在与出水口相对的侧面底部设有排污阀(11)。
说明书
一种真空机废水采集循环利用系统
技术领域
本实用新型涉及废水循环利用系统，尤其是涉及一种真空机废水采集循环利用系统。
背景技术
制革行业是一个高用水量行业，节省生产过程中的每一滴水就很重要，大量的废水排入污水处理系统，造成污水处理负荷重，污水 处理成本大大提高，真空机是制革行业的常规设备，真空机运行过程中也需要大量的循环水，此类循环水中污染物相对少，经过有效过滤处理后可以循环利用，避免了直接排至污水处理系统，因此，本专利尝试开发真空机废水循环利用系统，从根本上减少水资源的浪费，提高水的利用率，以降低制革行业的生产成本。
发明内容
本实用新型的目的在于解决现有技术的不足，提供一种真空机废水采集循环利用系统。
本实用新型解决其技术问题所采用的技术方案是：
一种真空机废水采集循环利用系统，包括集水槽和固定设置的废水输入管，所述集水槽底部侧面设有出水口，所述出水口固定连接有过滤器，过滤器的出水口固定设有输水泵，输水泵的出口连接出水管，所述集水槽还设有液位控制器，所述液位控制器的输出端与输水泵的控制电路连接。本实用新型通过将真空机的废水收集至集水槽内沉淀，然后通过过滤器有效过滤去除废水中的杂质，然后循环利用;通过液位控制器自动控制输水泵的开启或关闭，当集水槽内的废水存储量达到预设液位时，输水泵开启将过滤后的废水输送至其它工位使用;当集水槽内的废水存储量较少时，输水泵关闭，本实用新型的自动化程度较高，使用方便。
作为优选，所述液位控制器为浮球液位控制器。结构简单，安装方便。
作为优选，所述过滤器由壳体、不锈钢滤网、冲洗管和排污管组成。方便过滤器的清洗，提高过滤效率，同时可延长过滤器的使用寿命。
作为优选，所述集水槽在与出水口相对的侧面底部设有排污阀。
本实用新型的有益效果是：结构简单，自动化程度较高，使用方便，能提高废水的利用率，降低污水处理系统的压力，降低制革生产成本。
