申请日2013.06.28
公开(公告)日2014.01.22
IPC分类号F03D9/02; C02F9/14
摘要
本实用新型公开一种风能污水处理装置，动力装置是风力发电装置，发电机构通过电缆与充电控制器连接，充电控制器与蓄电池连接，蓄电池输出端与逆变器连接，逆变器输出端的一支分别与提升泵和回流泵连接，另一支与时间继电器连接，时间继电器的输出端分别与风机一和风机二连接。本实用新型可以应用于的污水处理过程中，显示出其优良的性能，风能量是丰富、近乎无尽、广泛分布、干净与缓和温室效应，利用风能协助治污，可以显著降低治污成本，深受治污企业青睐，从而可以提高治污力度。
权利要求书
1.一种风能污水处理装置，包括污水处理系统和动力装置，以及控制电路，其特征是：所述动力装置是风力发电装置，包括支架和设置在支架上的发电机构及风轮，发电机构通过电缆与充电控制器连接，充电控制器与蓄电池连接，蓄电池输出端与逆变器连接，逆变器输出端的一支分别与提升泵和回流泵连接，另一支与时间继电器连接，时间继电器的输出端分别与风机一和风机二连接。
2.根据权利要求1所述的风能污水处理装置，其特征是：所述提升泵和回流泵上分别设置有浮球控制开关。
3.根据权利要求2所述的风能污水处理装置，其特征是：所述浮球控制开关包括拉线和浮球以及浮球位置感应器，拉线一端固定于调节池侧壁中部，另一端与浮球连接。
4.根据权利要求1所述的风能污水处理装置，其特征是：污水处理系统按照处理流程包括依次连通的污水池、调节池、水解池、接触氧化池、斜板沉淀池、污泥池和清水池。
5.根据权利要求4所述的风能污水处理装置，其特征是：提升泵位于调节池内，提升泵的输出管连通于水解池上侧;回流泵位于接触氧化池内，回流泵的输出管连通于水解池内。
6.根据权利要求4所述的风能污水处理装置，其特征是：在水解池上侧设置有溢流管一，溢流管一与接触氧化池的池底连通;在斜板沉淀池上侧设置有溢流管二，溢流管二与清水池上部连通，污泥池底部设置有排泥泵。
7.根据权利要求1所述的风能污水 处理装置，其特征是：所述发电机构包括壳体和横卧安装于壳体内的转轴，转轴一端伸出壳体后安装有风轮，转轴位于壳体内的部分依次设置有刹车系统、齿轮箱和发电机。
说明书
风能污水处理装置
技术领域
本实用新型涉及污水处理再利用技术领域，具体涉及一种风能污水处理装置。
背景技术
科技的日益发展使得我们的生活水平越来越高，随之而来的环境问题也越来越显著，经济的发展离不开资源的支撑，资源的承载能力也制约着经济的发展。我们国家作为能源消耗大国，如何选择最优路径，实现资源与发展相和谐，构建资源节约型社会，是今后要考虑的重点问题。
就污水处理问题，一直以来因治污成本较高而很难有效贯彻，而治污中最重要的难题就是能源消耗问题，因治理污水需要消耗大量电能资源，导致治污企业很容易就处于亏损境地。同时，中国属于能源进口大国，利用可再生能源是当务之急，这也加重了治污难度。然而，从另一方面来看，地球表面大量空气流动机会产生风能，我国位于亚洲大陆东部，濒临太平洋，季风强盛，内陆还有许多山系，地形复杂，风力资源比较充沛。风能作为一种无污染的可再生能源，它最大的优点就是可以减少二氧化碳的排放量，有效的减缓全球变暖的趋势。在能源危机日渐严重的21世纪，风能无疑是给全人类带来了福音。如果将风能作为治污的动能，将能有效降低治污成本。
虽然就目前的形势来看，风能在我国的开发利用率较低，但是，风能在我国的发展前景良好。我国的风力资源丰富，风力发电的成本较低，又能够在大范围内取得，非常干净，没有污染，合理利用就不会对气候造成影响。风能的利用比较简单，而且机动灵活，非常适合在我国大力发展并为我所用。将风能这一新能源合理的利用到污水处理领域，将是在环保领域的一大突破，也是我国环保行业的一大创举。
实用新型内容
本实用新型的目的是针对目前在治理水污染时需要投入较高成本导致治理进度迟缓等问题，提供一种能够有效利用风力发电用于污水处理的系统，将从根本上解决治污的能源紧缺问题，利用清洁的能源，防止二次污染。

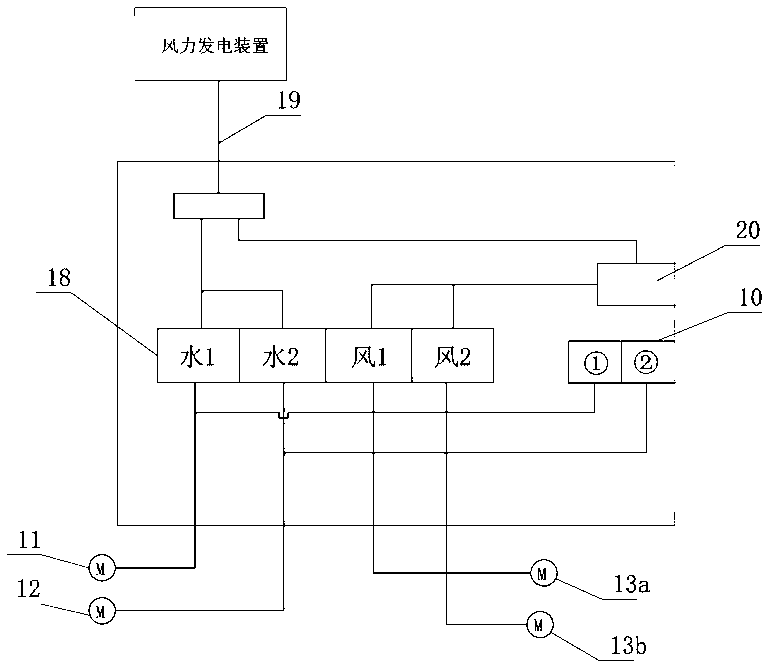

本实用新型解决其技术问题的技术方案是：一种风能污水处理装置，包括污水处理系统和动力装置，以及控制电路，所述动力装置是风力发电装置，包括支架和设置在支架上的发电机构及风轮，发电机构通过电缆与充电控制器连接，充电控制器与蓄电池连接，蓄电池输出端与逆变器连接，逆变器输出端的一支分别与提升泵和回流泵连接，另一支与时间继电器连接，时间继电器的输出端分别与风机一和风机二连接。
所述提升泵和回流泵上分别设置有浮球控制开关。所述浮球控制开关包括拉线和浮球以及浮球位置感应器，拉线一端固定于调节池侧壁中部，另一端与浮球连接。
污水处理系统按照处理流程包括依次连通的污水池、调节池、水解池、接触氧化池、斜板沉淀池、污泥池和清水池。
提升泵位于调节池内，提升泵的输出管连通于水解池上侧;回流泵位于接触氧化池内，回流泵的输出管连通于水解池内。
在水解池上侧设置有溢流管一，溢流管一与接触氧化池的池底连通。在斜板沉淀池上侧设置有溢流管二，溢流管二与清水池上部连通。污泥池底部设置有排泥泵。
所述发电机构包括壳体和横卧安装于壳体内的转轴，转轴一端伸出壳体后安装有风轮，转轴位于壳体内的部分依次设置有刹车系统、齿轮箱和发电机。
有益效果：1、本实用新型提供的风能污水处理装置可以应用于的污水处理过程中，显示出其优良的性能，风能量是丰富、近乎无尽、广泛分布、干净与缓和温室效应，利用风能协助治污，可以显著降低治污成本，深受治污企业青睐，从而可以提高治污力度。
2、风能设施日趋进步，利用风能作为治污能源，可大量生产降低成本，在适当的地点，风力发电成本已经低于发电机。风能设施多为不立体化设施，可保护陆地和生态，而且风力发电是可再生能源，很环保。
3、风能设施多为不立体化设施，可保护陆地和生态。利用风能发电来维持整个污水处理系统的运行，不仅节省了电耗，而且还避免了环境的二次污染。
4、风能发电与污水处理的相结合，将会引领环保领域的新方向，带领环保行业快速向前发展，质和量都会有大的飞跃。
