申请日2013.06.28
公开(公告)日2014.01.08
IPC分类号B01D53/44; B01D53/84
摘要
本实用新型新型好氧生物活性污泥除臭洗涤塔解决了现有技术中的餐厨垃圾处理系统在经过好氧反应有效去除氨氮和总氮后，缺少一种能进行剩余有机污染物的有效扫除的设备的问题，本实用新型公开的技术结合了曝气生物滤池经济有效吸附和生物降解废气中的有机污染物，同时巧妙地利用污水处理厂丰富的活性污泥资源，运行操作灵活，效能稳定有保障，非常适合于复杂成份异味的去除。
权利要求书

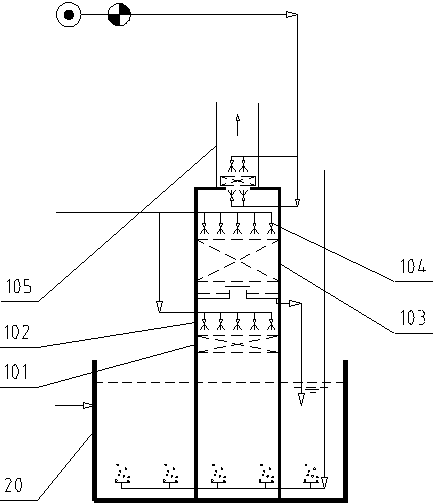

1.一种新型好氧生物活性污泥除臭洗涤塔，其特征在于，包括：一洗涤塔，所述洗涤塔底部设有一进气口，用以接收有机污染物废气;所述洗涤塔内从下到上依次设有一一级填料层、一一级喷淋层、一二级填料层、一二级喷淋层;所述洗涤塔顶部设有一上部输送段。
2.根据权利要求1所述的新型好氧生物活性污泥除臭洗涤塔，其特征在于，还包括一除雾器，所述除雾器设置在所述上部输送段内。
3.根据权利要求1所述的新型好氧生物活性污泥除臭洗涤塔，其特征在于，所述二级喷淋层与所述一级喷淋层均与一活性污泥管相连接。
4.根据权利要求1所述的新型好氧生物活性污泥除臭洗涤塔，其特征在于，所述一级填料层与所述二级填料层由聚丙烯材料制作。
5.根据权利要求1所述的新型好氧生物活性污泥除臭洗涤塔，其特征在于，所述洗涤塔置于一曝气池内。
6.根据权利要求1所述的新型好氧生物活性污泥除臭洗涤塔，其特征在于，所述一级喷淋层与所述二级填料层之间设有一水密透气地板。
说明书
新型好氧生物活性污泥 除臭洗涤塔
技术领域
本实用新型涉及一种餐厨垃圾处理系统，尤其涉及一种新型好氧生物活性污泥除臭洗涤塔。
背景技术
餐厨垃圾处理在中国大陆是一个新兴的环保命题，2011年震惊全国的地沟油跨省大案侦破后，国家开始非常重视餐厨垃圾的管理和处置。
2011年8月2日，国家发改委、财政部、住建部宣布，将安排循环经济发展专项资金6.3亿元，支持全国33个试点市(区)开展餐厨废弃物资源化利用和无害化处理，为各地探索餐厨垃圾的“出路”提供经验和借鉴。
应该来说，2011年是中国餐厨垃圾处理值得纪念的里程碑，号角在此吹响。而2012年将是一个公开竞技场，全球各种最先进技术的参与必将中国餐厨垃圾处理推进一个新的高度。
在此之前，中国餐厨垃圾处理处于投资不足、社会参与不足，造成水平低、问题多的不成熟状态，而中国独特的餐饮文化造就了与西方截然不同的餐厨垃圾性质，这种以餐后残余物为主的中国餐厨垃圾含水量大，杂质繁多，也没有国外成熟和成功经验可以直接借用。
现有技术中的餐厨垃圾处理系统在经过好氧反应有效去除氨氮和总氮后，缺少一种能进行剩余有机污染物的有效扫除的设备。
实用新型内容
本实用新型公开了一种新型好氧生物活性污泥除臭洗涤塔，用以解决现有技术中的餐厨垃圾处理系统在经过好氧反应有效去除氨氮和总氮后，缺少一种能进行剩余有机污染物的有效扫除的设备的问题。
本实用新型的上述目的是通过以下技术方案实现的：
一种新型好氧生物活性污泥除臭洗涤塔，其特征在于，包括：一洗涤塔，所述洗涤塔底部设有一进气口，用以接收有机污染物废气;所述洗涤塔内从下到上依次设有一一级填料层、一一级喷淋层、一二级填料层、一二级喷淋层;所述洗涤塔顶部设有一上部输送段。
如上所述的新型好氧生物活性污泥除臭洗涤塔，其特征在于，还包括一除雾器，所述除雾器设置在所述上部输送段内。
如上所述的新型好氧生物活性污泥除臭洗涤塔，其特征在于，所述二级喷淋层与所述一级喷淋层均与一活性污泥管相连接。
如上所述的新型好氧生物活性污泥除臭洗涤塔，其特征在于，所述一级填料层与所述二级填料层由聚丙烯材料制作。
如上所述的新型好氧生物活性污泥除臭洗涤塔，其特征在于，所述洗涤塔置于一曝气池内。
如上所述的新型好氧生物活性污泥除臭洗涤塔，其特征在于，所述一级喷淋层与所述二级填料层之间设有一水密透气地板。
综上所述，由于采用了上述技术方案，本实用新型新型好氧生物活性污泥除臭洗涤塔解决了现有技术中的餐厨垃圾处理系统在经过好氧反应有效去除氨氮和总氮后，缺少一种能进行剩余有机污染物的有效扫除的设备的问题，本实用新型公开的技术结合了曝气生物滤池经济有效吸附和生物降解废气中的有机污染物，同时巧妙地利用污水处理厂丰富的活性污泥资源，运行操作灵活，效能稳定有保障，非常适合于复杂成份异味的去除。
