申请日2019.02.18
公开(公告)日2019.04.12
摘要
本发明公开了一种污水处理用絮凝剂添加装置及其使用方法，添加装置包括储存桶、出液管和输送管，所述储存桶用于调配絮凝剂，所述储存桶的顶端中部安装电机，所述电机的电机轴伸入所述储存桶内部的一端安装搅拌杆，本发明的使用方法，包括以下步骤：S1，絮凝剂调配;S2，絮凝剂输送;S3，储存桶清洗;S4，输送管清洗;S5，排出浊水。本发明利用在储存桶和输送管之间安装一根可以通过手动阀门控制通断的出液管，使得输送管和储存桶可以被分为两个独立部分，因拧紧手动阀门可以单独对储存桶进行清洗;输送管分为内管道和外管道的两层结构，进水管加入清水后，通过水压控制控制阀的开启向内管道送水，冲洗内管道的外壁，使得装置清洗更彻底。
权利要求书

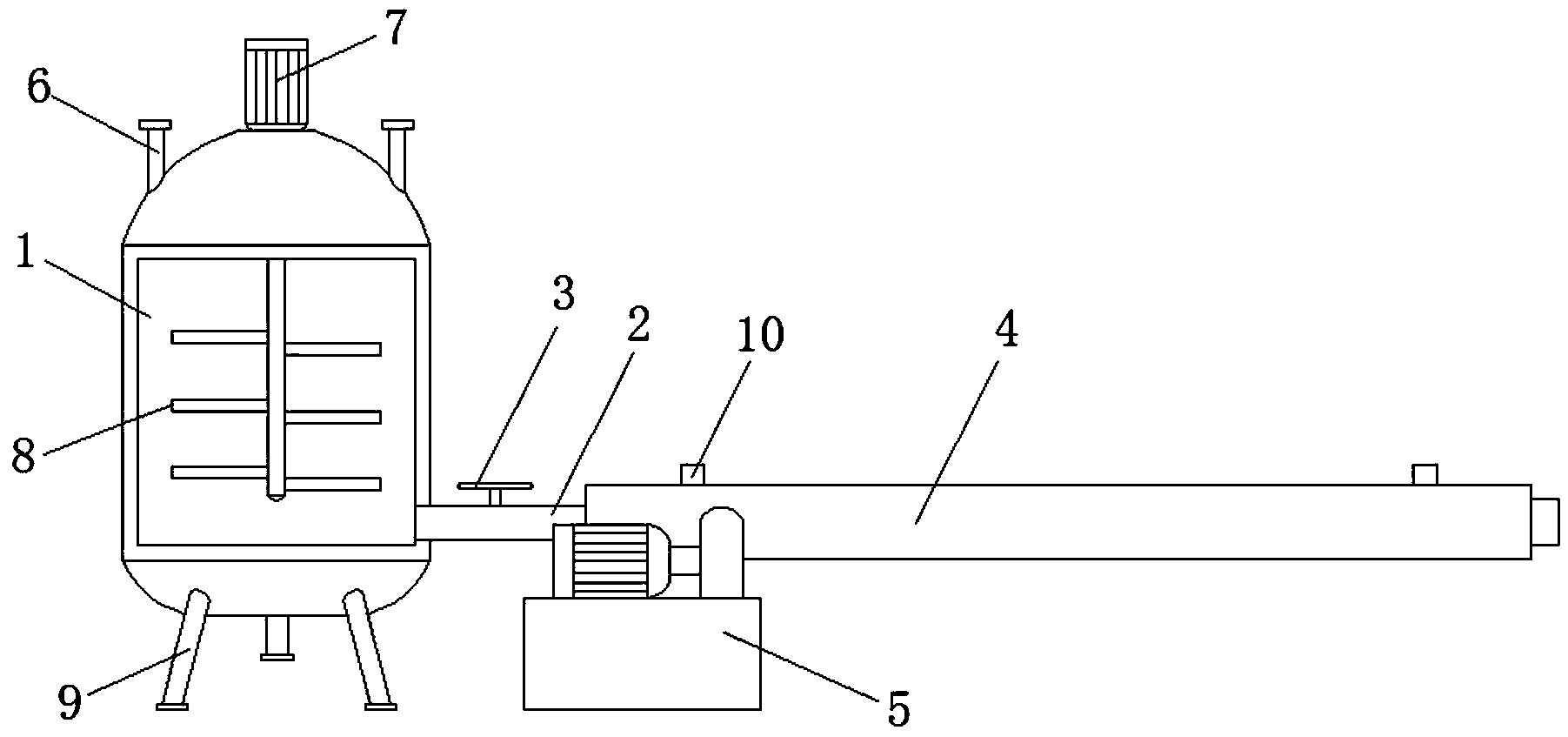

1.一种污水处理用絮凝剂添加装置，其特征在于：包括储存桶(1)、出液管(2)和输送管(4)，所述储存桶(1)用于调配絮凝剂，所述储存桶(1)的顶端中部安装电机(7)，所述电机(7)的电机轴伸入所述储存桶(1)内部的一端安装搅拌杆(8)，所述电机(7)的两侧分别设置与所述储存桶(1)连通的进液管(6);所述储存桶(1)底端侧壁通过所述出液管(2)与所述输送管(4)相连接，所述输送管(4)由内管道(12)以及所述内管道(11)外壁套接的外管道(11)组成，所述外管道(11)的两端外壁均焊接进水管(10)，所述内管道(12)的顶部外壁设置若干个连通槽(18)，所述连通槽(18)通过控制阀(13)控制通断;所述控制阀(13)的内部设置支撑板(14)，所述支撑板(14)通过立柱(15)焊接在所述连通槽(18)的上方，所述连通槽(18)的内部插接橡胶塞(20)，所述橡胶塞(20)的顶部通过伸缩杆(16)与所述支撑板(14)相连接，底部设置封堵块(19)，所述伸缩杆(16)通过套接弹簧(17)进行弹性伸缩。
2.根据权利要求1所述的一种污水处理用絮凝剂添加装置，其特征在于，所述储存桶(1)的底部设置若干个支撑腿(9)，且支撑腿(9)排列成三角形结构。
3.根据权利要求1所述的一种污水处理用絮凝剂添加装置，其特征在于，所述出液管(2)的中部安装用于控制通断的手动阀门(3)，出液管(2)与输送管(4)内部的内管道(12)相连通，出液管(2)与输送管(4)的连接处安装输送泵(5)。
4.根据权利要求1所述的一种污水处理用絮凝剂添加装置，其特征在于，所述外管道(11)的两端均与内管道(12)的外壁焊接，内管道(12)与外管道(11)之间形成密封空间。
5.根据权利要求4所述的一种污水处理用絮凝剂添加装置，其特征在于，所述进水管(10)穿过外管道(11)的外壁与形成的密封空间相互连通。
6.根据权利要求1所述的一种污水 处理用絮凝剂添加装置，其特征在于，所述橡胶塞(20)通过伸缩杆(16)与连通槽(18)呈活动连接。
7.根据权利要求1所述的一种污水处理用絮凝剂添加装置，其特征在于，所述橡胶塞(20)的尺寸小于封堵块(19)的尺寸，且封堵块(19)的底部呈弧形结构与内管道(12)的外壁相匹配。
8.根据权利要求1-7任一项所述的一种污水处理用絮凝剂添加装置的使用方法，其特征在于，包括以下步骤：
S1，絮凝剂调配：将絮凝剂粉末和水按照1:20的比例顺着两个进液管(6)投入储存桶(1)中，通过开启电机(7)驱动搅拌杆(8)对混合液进行搅拌，搅拌5-10分钟，直到絮凝剂液体粘稠;
S2，絮凝剂输送：拧松手动阀门(3)，打开出液管(2)，步骤S1调配好的絮凝剂乳液流入输送管(4)中，打开输送泵(5)将絮凝剂乳液顺着输送管(4)送入污水池中;
S3，储存桶清洗：等到储存桶(1)中的絮凝剂乳液，通过步骤S2完全送入输送管(4)后，拧紧手动阀门(3)，向进液管(6)中加入清水，再次开启电机(7)驱动搅拌杆(8)晃动清水对储存桶(1)内壁进行清洗;
S4，输送管清洗：使用密封盖堵住输送管(4)的一端，打开两个进水管(10)注入清水，清水填充完内管道(12)与外管道(11)之间的密封空间后，水压推开橡胶塞(20)，清水顺着各个连通槽(18)流入内管道(12)中，对内管道(12)的内壁进行冲洗;
S5，排出浊水：拧松手动阀门(3)、取下输送管(4)一端的密封盖，开启输送泵(5)，将清洗产生的浊水送出该设备，保证设备的内部更清洁。
说明书
一种污水处理用絮凝剂添加装置及其使用方法
技术领域
本发明涉及污水处理技术领域，特别涉及一种污水处理用絮凝剂添加装置及其使用方法。
背景技术
污水处理是为了使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水处理时一般通过添加絮凝剂将污水中的金属离子分离出来，絮凝剂按照其化学成分总体可分为无机絮凝剂和有机絮凝剂两类。其中无机絮凝剂又包括无机凝聚剂和无机高分子絮凝剂;有机絮凝剂又包括合成有机高分子絮凝剂、天然有机高分子絮凝剂和微生物絮凝剂。
现有的絮凝剂一般再水中溶解缓慢，因此采用直接通过输送泵将絮凝剂输送到污水池中，这样絮凝剂还需要先溶于水再分离金属离子造成水处理效率低下，而且一般输送絮凝剂的管道较长，如果不清洗的话添加的下一种絮凝剂很可能到收到残渣影响或者相互反应影响除污效果，而清洗干净需要大量的清水进行冲洗，提高清洗成本。
发明内容
为了解决上述絮凝剂添加装置直接加入污水池处理效率低下和输送管道难以清洁的问题，本发明提供一种污水处理用絮凝剂添加装置及其使用方法。
本发明中的一种污水处理用絮凝剂添加装置，包括储存桶、出液管和输送管，所述储存桶用于调配絮凝剂，所述储存桶的顶端中部安装电机，所述电机的电机轴伸入所述储存桶内部的一端安装搅拌杆，所述电机的两侧分别设置与所述储存桶连通的进液管;所述储存桶底端侧壁通过所述出液管与所述输送管相连接，所述输送管由内管道以及所述内管道外壁套接的外管道组成，所述外管道的两端外壁均焊接进水管，所述内管道的顶部外壁设置若干个连通槽，所述连通槽通过控制阀控制通断;所述控制阀的内部设置支撑板，所述支撑板通过立柱焊接在所述连通槽的上方，所述连通槽的内部插接橡胶塞，所述橡胶塞的顶部通过伸缩杆与所述支撑板相连接，底部设置封堵块，所述伸缩杆通过套接弹簧进行弹性伸缩。
上述方案中，所述储存桶的底部设置若干个支撑腿，且支撑腿排列成三角形结构。
上述方案中，所述出液管的中部安装用于控制通断的手动阀门，出液管与输送管内部的内管道相连通，出液管与输送管的连接处安装输送泵。
上述方案中，所述外管道的两端均与内管道的外壁焊接，内管道与外管道之间形成密封空间。
上述方案中，所述进水管穿过外管道的外壁与形成的密封空间相互连通。
上述方案中，所述橡胶塞通过伸缩杆与连通槽呈活动连接。
上述方案中，所述橡胶塞的尺寸小于封堵块的尺寸，且封堵块的底部呈弧形结构与内管道的外壁相匹配。
一种污水处理用絮凝剂添加装置的使用方法，包括以下步骤：
S1，絮凝剂调配：将絮凝剂粉末和水按照1:20的比例顺着两个进液管投入储存桶中，通过开启电机驱动搅拌杆对混合液进行搅拌，搅拌5-10分钟，直到絮凝剂液体粘稠;
S2，絮凝剂输送：拧松手动阀门，打开出液管，步骤S1调配好的絮凝剂乳液流入输送管中，打开输送泵将絮凝剂乳液顺着输送管送入污水池中;
S3，储存桶清洗：等到储存桶中的絮凝剂乳液，通过步骤S2完全送入输送管后，拧紧手动阀门，向进液管中加入清水，再次开启电机驱动搅拌杆晃动清水对储存桶内壁进行清洗;
S4，输送管清洗：使用密封盖堵住输送管的一端，打开两个进水管注入清水，清水填充完内管道与外管道之间的密封空间后，水压推开橡胶塞，清水顺着各个连通槽流入内管道中，对内管道的内壁进行冲洗;
S5，排出浊水：拧松手动阀门、取下输送管一端的密封盖，开启输送泵，将清洗产生的浊水送出该设备，保证设备的内部更清洁。
本发明的优点和有益效果在于：本发明结构设计巧妙，操作简单，方便人们使用，利用在储存桶和输送管之间安装一根可以通过手动阀门控制通断的出液管，使得输送管和储存桶可以被分为两个独立部分，因拧紧手动阀门可以单独对储存桶进行清洗;输送管分为内管道和外管道的两层结构，进水管加入清水后，通过水压控制控制阀的开启向内管道送水，冲洗内管道的外壁，使得装置清洗更彻底，而且储存桶的内部还装有电机驱动的搅拌杆，方便絮凝剂添加后快速溶水形成乳液，提高絮凝剂调配的效率，输送管的内管道上的控制阀采用单向阀，内管道的水无法进入外管道，避免内管道与外管道之间的密封空间被絮凝剂污染，储存桶和输送管清洗完毕后可以进行下一絮凝剂的调配与输送，避免储存桶和输送管残留上一种絮凝剂而影响其他絮凝剂的正常使用。
