申请日2018.05.25
公开(公告)日2019.02.15
IPC分类号C02F9/04
摘要
本实用新型公开了一种二氯烟酸废水分离处理装置，包括第一过滤装置、搅拌装置、中和箱、反应箱和第二过滤装置;第一过滤装置包括过滤箱和第一过滤板;搅拌装置包括转动电机、第一搅拌轴、位于第二搅拌轴上端的从动轮和位于第一搅拌轴上端的主动轮，第一搅拌轴下部位于中和箱内，第二搅拌轴下部位于在反应箱内，中和箱下端通过连接管与反应箱下端连通，反应箱下端的出水口与第二过滤装置连接;第二过滤装置包括过滤筒和第二过滤板。本二氯烟酸废水分离处理装置，结构简单，不仅能够实现对废水中残留的二氯烟酸固体进行分离，而且实现废水与添加反应剂的充分混合反应，使得沉淀物和废水液分离，效率更高。
权利要求书

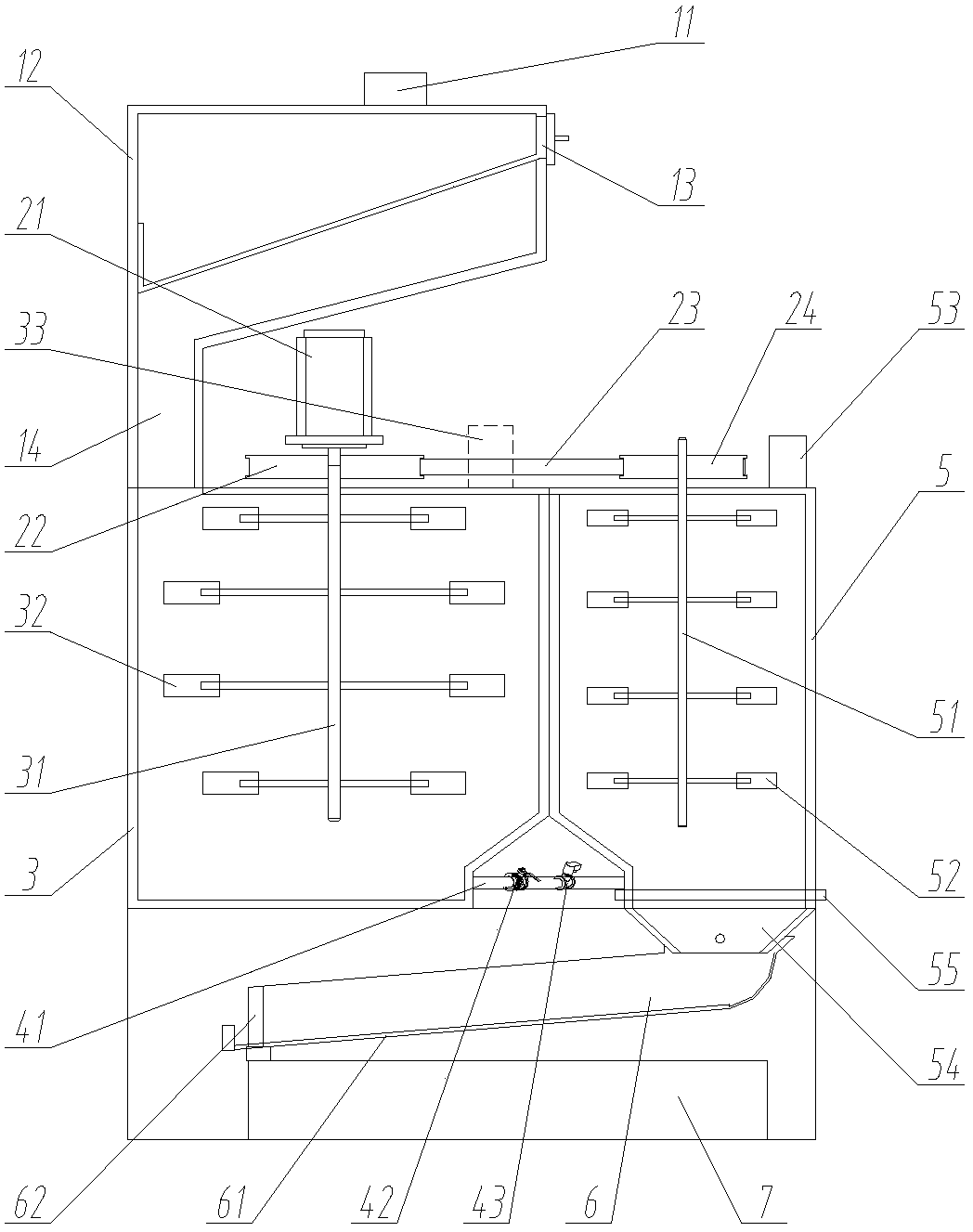

1.二氯烟酸废水分离处理装置，包括第一过滤装置、搅拌装置、中和箱(3)、反应箱(5)和第二过滤装置;其特征在于，
所述第一过滤装置包括过滤箱(12)和第一过滤板(13);所述过滤箱(12)上端设置进废水口(1)、下端设置出废水口(14)，所述第一过滤板(13)设置在过滤箱(12)内，并向右抽拉且与过滤箱(12)无空隙设置;
所述搅拌装置包括转动电机(21)、与转动电机(21)输出端固定连接的第一搅拌轴(31)、位于第一搅拌轴(31)上端的主动轮(22)和位于主动轮(22)右方的从动轮(24)，所述主动轮(22)和从动轮(24)通过绕设在其外侧的传动带(23)连接，所述从动轮(24)上设置在第二搅拌轴(51)上端;
所述第一搅拌轴(31)下部设置第一叶片(32)且位于中和箱(3)内，所述第二搅拌轴(51)下部设置第二叶片(52)且位于在反应箱(5)内，所述中和箱(3)上端与出废水口(14)连通、下端通过连接管(41)与反应箱(5)下端连通，所述连接管(41)上设置阀门(42)和单向阀(43)，所述中和箱(3)上端设置中和液进口(33)，所述反应箱(5)上端设置反应液进口(53)、下端设置出水口(54)，所述出水口(54)上设置关闭阀(55)，且出水口(54)下端与第二过滤装置连接;
所述第二过滤装置包括过滤筒(6)和第二过滤板(61)，所述过滤筒(6)右端与出水口(54)连接、中部设置通孔、左端设置封闭门(62)，所述第二过滤板(61)设置在通孔上，所述过滤筒(6)下方设置废液收集箱(7)。
2.根据权利要求1所述的二氯烟酸废水分离处理装置，其特征在于，所述第一过滤板(13)为箱型结构，所述第一过滤板(13)左端与过滤箱(12)内壁左端接触、右端设置在过滤箱(12)外侧、中部上设置若干过滤孔、且中部向左下方倾斜角度为10～30度。
3.根据权利要求2所述的二氯烟酸废水分离处理装置，其特征在于，所述过滤筒(6)右端转动安装在出水口(54)处、左端向下倾斜，倾斜角度为5～20度。
4.根据权利要求3所述的二氯烟酸废水分离处理装置，其特征在于，所述过滤筒(6)上的通孔处设置左右方向的滑槽，所述第二过滤板(61)滑动设置在滑槽上，且左端位于过滤筒(6)左端。
说明书
二氯烟酸废水分离处理装置
技术领域
本实用新型涉二氯烟酸设备领域，具体涉及一种二氯烟酸废水分离处理装置。
背景技术
二氯烟酸作为一种医药和农药的中间体，常被用来制备医药和农药，是一种白色洁净粉末、不溶于冷水、稍溶于热水的物质。
二氯烟酸的生产时会产生大量的废水，废水中酸浓度高且含磷，不加以处理会对环境造成影响，此时需要用净化过滤装置对杂质和废水进行分离。当前处理污水过程中，杂质中含有部分二氯烟酸固体，直接进行处理，容易造成资源的浪费，而且废水中需要进行一系列添加中和剂和反应剂来满足排放要求，而处理过程中往往出现反应不彻底的情况，造成溶液环境污染。
实用新型内容
本实用新型提供一种二氯烟酸废水分离处理装置，结构简单，不仅能够实现对废水中残留的二氯烟酸固体进行分离，而且实现废水与添加反应剂的充分混合反应，使得沉淀物和废水液分离，效率更高。
为实现上述目的，本二氯烟酸废水分离处理装置包括第一过滤装置、搅拌装置、中和箱、反应箱和第二过滤装置;
所述第一过滤装置包括过滤箱和第一过滤板;所述过滤箱上端设置进废水口、下端设置出废水口，所述第一过滤板设置在过滤箱内，并向右抽拉且与过滤箱无空隙设置;
所述搅拌装置包括转动电机、与转动电机输出端固定连接的第一搅拌轴、位于第一搅拌轴上端的主动轮和位于主动轮右方的从动轮，所述主动轮和从动轮通过绕设在其外侧的传动带连接，所述从动轮上设置在第二搅拌轴上端;
所述第一搅拌轴下部设置第一叶片且位于中和箱内，所述第二搅拌轴下部设置第二叶片且位于在反应箱内，所述中和箱上端与出废水口连通、下端通过连接管与反应箱下端连通，所述连接管上设置阀门和单向阀，所述中和箱上端设置中和液进口，所述反应箱上端设置反应液进口、下端设置出水口，所述出水口上设置关闭阀，且出水口下端与第二过滤装置连接;
所述第二过滤装置包括过滤筒和第二过滤板，所述过滤筒右端与出水口连接、中部设置通孔、左端设置封闭门，所述第二过滤板设置在通孔上，所述过滤筒下方设置废液收集箱。
进一步的，所述第一过滤板为箱型结构，所述第一过滤板左端与过滤箱内壁左端接触、右端设置在过滤箱外侧、中部上设置若干过滤孔、且中部向左下方倾斜角度为10～30度。
进一步的，所述过滤筒右端转动安装在出水口处、左端向下倾斜，倾斜角度为5～20度。
进一步的，所述过滤筒上的通孔处设置左右方向的滑槽，所述第二过滤板滑动设置在滑槽上，且左端位于过滤筒左端。
与现有技术相比，本二氯烟酸废水分离处理装置由于设置第一过滤装置，通过第一过滤板为箱型结构，且中部向左下方倾斜角度为10～30度，因此不仅实现对废水中二氯烟酸固体的过滤，而且抽拉方式更加方便操作;由于设置搅拌装置，通过转动电机连接主动轮和第一搅拌轴，并将动力传递给从动轮和第二搅拌轴，因此不仅实现中和箱内废水液的中和混合，而且实现反应箱内废水液的反应混合，更加均匀，使得对废水沉淀的效果更好;由于设置第二过滤装置，通过过滤筒右端转动安装在出水口处、且左端倾斜设置，并在过滤筒内设置第二过滤板，因此实现沉淀和废水液的分离，保障二氯烟酸废水环保处理，效率更高;本二氯烟酸废水分离处理装置结构简单，不仅能够实现对废水中残留的二氯烟酸固体进行分离，而且实现废水与添加反应剂的充分混合反应，使得沉淀物和废水液分离，效率更高。
