申请日2018.05.25
公开(公告)日2019.02.15
IPC分类号C02F9/14
摘要
本实用新型公开了一种消化池用废水循环利用节能装置，包括消化池，消化池底部固定连接有一对第二支架，第二支架底端固定连接在机座表面上，机座底部固定连接有一对第一支架，消化池一侧底端固定连接有第一水管，本实用新型所达到的有益效果是：本实用新型一种消化池用废水循环利用节能装置，内部结构分配合理，采用多个程序对消化池内的废水进行对此处理，能够保证废水中的杂质以及酸碱程度和有毒物质更快更干净的处理掉，另外，单单几个处理箱就可以对废水进行干净处理，不仅操作简单，而且使用起来很是方便，重要的是该过程在全封闭的设备中处理，保证了生产人员人身安全，避免了有毒气体对空气的污染，去除掉的杂物也可以轻松处理回收。
权利要求书

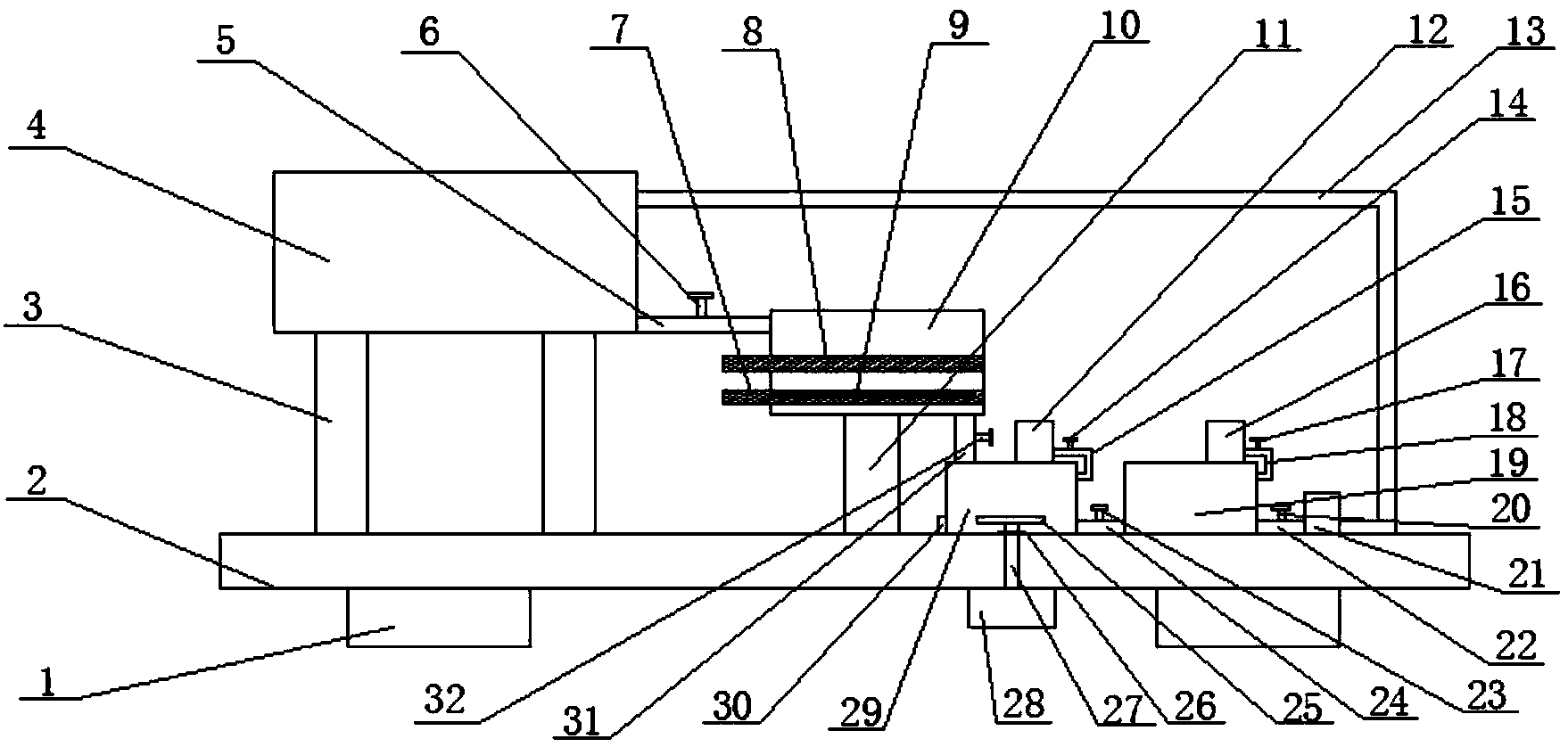

1.一种消化池用废水循环利用节能装置，包括消化池(4)，其特征在于，所述消化池(4)底部固定连接有一对第二支架(3)，所述第二支架(3)底端固定连接在机座(2)表面上，所述机座(2)底部固定连接有一对第一支架(1)，所述消化池(4)一侧底端固定连接有第一水管(5)，所述第一水管(5)表面设有第一阀门(6)，所述第一水管(5)另一端固定连接在过滤箱(10)上，所述过滤箱(10)底部正中间固定连接有第三支架(11)，所述第三支架(11)另一端固定连接在机座(2)表面上，所述过滤箱(10)内部滑动连接有遮挡板(8)，所述遮挡板(8)正下方设有过滤板(7)，所述过滤板(7)滑动连接在过滤箱(10)内侧，所述过滤板(7)内部滑动连接有过滤网(9)，所述过滤箱(10)底部一侧固定连接有第二水管(31)，所述第二水管(31)表面设有第二阀门(32)，所述第二水管(31)另一端固定连接在酸碱调节箱(29)上，所述酸碱调节箱(29)表面上固定连接有酸碱液储存箱(12)，所述酸碱液储存箱(12)一侧固定连接有第三水管(15)，所述第三水管(15)表面设有第三阀门(14)，所述第三水管(15)另一端固定连接在酸碱调节箱(29)上，所述酸碱调节箱(29)侧面上固定连接有PH检测仪(30)，所述酸碱调节箱(29)内部设有风扇叶(25)，所述风扇叶(25)固定连接有转轴(27)，所述转轴(27)穿过机座(2)的另一端转动连接有电机(28)，所述电机(28)固定连接在机座(2)底部表面上，所述酸碱调节箱(29)对应PH检测仪(30)的另一个侧面上固定连接有第四水管(24)，所述第四水管(24)表面设有第四阀门(23)，所述第四水管(24)另一端固定连接在消毒箱(19)上，所述消毒箱(19)上表面固定连接有消毒液储存箱(16)，所述消毒液储存箱(16)侧面固定连接有第五水管(18)，所述第五水管(18)表面设有第五阀门(17)，所述第五水管(18)另一端固定连接在消毒箱(19)上，所述消毒箱(19)对应第四水管(24)的另一个侧面上固定连接有第六水管(22)，所述第六水管(22)表面设有第六阀门(20)，所述第六水管(22)另一端固定连接在高压水泵(21)上，所述高压水泵(21)固定在机座(2)表面上，所述高压水泵(21)另一个侧面上固定连接有第七水管(13)，所述第七水管(13)另一端固定连接在消化池(4)上。
2.根据权利要求1所述的一种消化池用废水循环利用节能装置，其特征在于，所述过滤板(7)呈“凹”字型结构，所述过滤板(7)凹槽处与过滤网(9)正好重合。
3.根据权利要求1所述的一种消化池用废水循环利用节能装置，其特征在于，所述过滤板(7)凹槽处设有多个孔(33)。
4.根据权利要求1所述的一种消化池用废水循环利用节能装置，其特征在于，所述转轴(27)与酸碱调节箱(29)转动连接出设有密封圈(26)。
5.根据权利要求1所述的一种消化池用废水循环利用节能装置，其特征在于，所述第七水管(13)呈L型结构固定连接着高压水泵(21)和消化池(4)。
说明书
一种消化池用废水循环利用节能装置
技术领域
本实用新型涉及一种废水循环装置，特别涉及一种消化池用废水循环利用节能装置，属于节能循环设备技术领域。
背景技术
水资源短缺是人类面临的长期问题，各国都在为水资源的短缺而焦虑，所以都在通过设计水循环系统装置来对废水进行再利用，而对应于废水循环这件事，我国对于该方面的创新，远远落后于很多发达国家，而随着社会的发展，现在对这方面的重视也加大，对于工业废水，最需要一种废水循环利用装置对废水进行过滤净化在利用，毕竟衣蛾大的厂家，对于水的利用，费用还是蛮大的，相比较而言，市场上对于消化池内的废水再循环利用装置往往结构都比较复杂，而且操作起来很不方便，更重要的是过滤净化系统不够完善，很多时候废水处理未能处理干净，造成对产品的伤害，而且这个流程下来，往往消耗更多的人力以及电力，大大增加了生产成本，不能长远的发展。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种一种消化池用废水循环利用节能装置。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种消化池用废水循环利用节能装置，包括消化池，所述消化池底部固定连接有一对第二支架，所述第二支架底端固定连接在机座表面上，所述机座底部固定连接有一对第一支架，所述消化池一侧底端固定连接有第一水管，所述第一水管表面设有第一阀门，所述第一水管另一端固定连接在过滤箱上，所述过滤箱底部正中间固定连接有第三支架，所述第三支架另一端固定连接在机座表面上，所述过滤箱内部滑动连接有遮挡板，所述遮挡板正下方设有过滤板，所述过滤板滑动连接在过滤箱内侧，所述过滤板内部滑动连接有过滤网，所述过滤箱底部一侧固定连接有第二水管，所述第二水管表面设有第二阀门，所述第二水管另一端固定连接在酸碱调节箱上，所述酸碱调节箱表面上固定连接有酸碱液储存箱，所述酸碱液储存箱一侧固定连接有第三水管，所述第三水管表面设有第三阀门，所述第三水管另一端固定连接在酸碱调节箱上，所述酸碱调节箱侧面上固定连接有PH检测仪，所述酸碱调节箱内部设有风扇叶，所述风扇叶固定连接有转轴，所述转轴穿过机座的另一端转动连接有电机，所述电机固定连接在机座底部表面上，所述酸碱调节箱对应PH检测仪的另一个侧面上固定连接有第四水管，所述第四水管表面设有第四阀门，所述第四水管另一端固定连接在消毒箱上，所述消毒箱上表面固定连接有消毒液储存箱，所述消毒液储存箱侧面固定连接有第五水管，所述第五水管表面设有第五阀门，所述第五水管另一端固定连接在消毒箱上，所述消毒箱对应第四水管的另一个侧面上固定连接有第六水管，所述第六水管表面设有第六阀门，所述第六水管另一端固定连接在高压水泵上，所述高压水泵固定在机座表面上，所述高压水泵另一个侧面上固定连接有第七水管，所述第七水管另一端固定连接在消化池上。
优选的，所述过滤板呈“凹”字型结构，所述过滤板凹槽处与过滤网正好重合。
优选的，所述过滤板凹槽处设有多个孔。
优选的，所述转轴与酸碱调节箱转动连接出设有密封圈。
优选的，所述第七水管呈L型结构固定连接着高压水泵和消化池。
本实用新型所达到的有益效果是：本实用新型一种消化池用废水循环利用节能装置，内部结构分配合理，采用多个程序对消化池内的废水进行对此处理，能够保证废水中的杂质以及酸碱程度和有毒物质更快更干净的处理掉，另外，单单几个处理箱就可以对废水进行干净处理，不仅操作简单，而且使用起来很是方便，重要的是该过程在全封闭的设备中处理，保证了生产人员人身安全，避免了有毒气体对空气的污染，去除掉的杂物也可以轻松处理回收。
